太阳能充放电控制器介绍

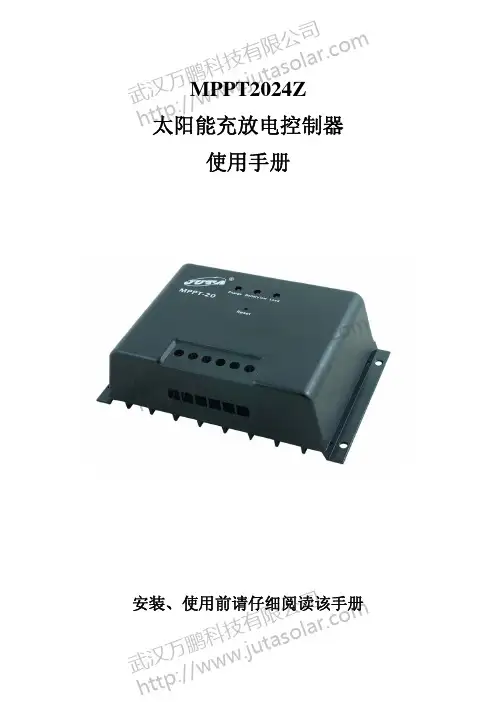

MPPT2024Z 太阳能充放电控制器使用手册安装、使用前请仔细阅读该手册 武汉万鹏科技有限公司 h t t p ://w w w .j u t a s o l a r .c o m 武汉万鹏科技有限公司 ht t p ://w w w.j u t a s o l a r .c o m 科技有限公司t a s o l a r .c o mMPPT2024Z 太阳能充放电控制器使用手册 版本V1.1目录 1. 安全事项............................................................................................................3 2. MPPT2024Z 控制器介绍.....................................................................................3 2.1 产品概述..................................................................................................3 2.2 产品结构..................................................................................................3 2.3 产品功能..................................................................................................4 2.4 最大功率点跟踪（MPPT）技术介绍......................................................6 3.系统规划参考....................................................................................................7 3.1 系统电压等级..........................................................................................7 3.2 太阳能电池配置......................................................................................8 3.3 配线..........................................................................................................8 3.4 过流保护..................................................................................................9 3.5 雷击保护..................................................................................................9 3.6 接地..........................................................................................................9 3.7 系统扩容..................................................................................................9 4.安装说明..........................................................................................................10 4.1 产品外形尺寸........................................................................................10 4.2 系统接线示意图....................................................................................11 4.3 线材工具准备........................................................................................11 4.4 安装过程................................................................................................11 5.使用说明..........................................................................................................12 5.1 按键功能说明........................................................................................12 5.2 LED 指示状态说明.................................................................................12 5.3 系统类型查看........................................................................................13 6.故障处理..........................................................................................................13 6.1 控制器保护后处理方法........................................................................13 6.2 常见故障现象及处理方法....................................................................14 7.技术参数..........................................................................................................15 8. 保修承诺. (16)武汉万鹏科技有限公司 h tt p ://w w w .j u t a s o l a r .c o m 武汉万鹏科技有限公司 ht t p ://w w w.j u t a s o l a r .c o m 科技有限公司 t a s o l a r .c o mMPPT2024Z 太阳能充放电控制器使用手册 版本V1.1尊敬的用户： 非常感谢您选用我们公司的产品！我们将为您的太阳能发电系统提供长久可靠的服务！ 该手册提供产品的安装、使用、维护等相关的指导，使用前请仔细阅读该手册。

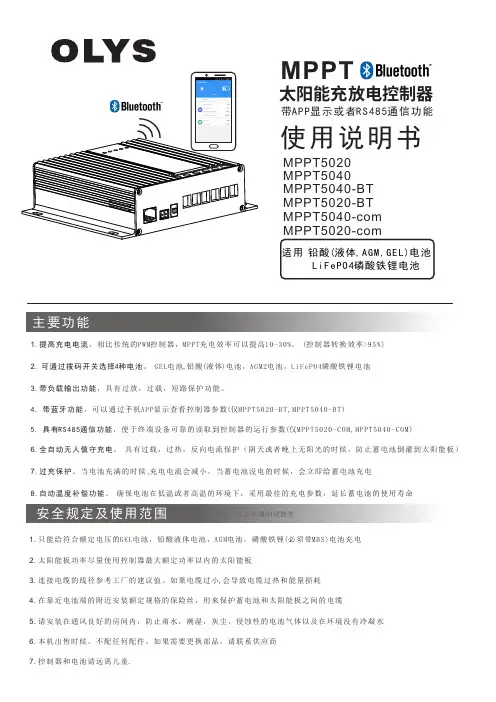

1. 2. 可通过拨码开关选择4种电池。

GEL 电池,铅酸(液体)电池，AGM 2电池，LiFePO4磷酸铁锂电池3. 带负载输出功能，具有过放，过载，短路保护功能。

4. 带蓝牙功能，可以通过手机APP 显示查看控制器参数(仅MPPT 5020-BT,MPPT5040-BT )5. 具有RS 485通信功能，便于终端设备可靠的读取到控制器的运行参数(仅6. 全自动无人值守充电。

具有过载，过热，反向电流保护（阴天或者晚上无阳光的时候，防止蓄电池倒灌到太阳能板）7. 过充保护。

当电池充满的时候 ,充电电流会减小，当蓄电池没电的时候，会立即给蓄电池充电8. 自动温度补偿功能。

确保电池在低温或者高温的环境下，采用最佳的充电参数，延长蓄电池的使用寿命强烈建议,不要把蓄电池和控制器安装在发热源的地方,以免引起控制器的误操作提高充电电流，相比传统的PWM 控制器，MPPT 充电效率可以提高10-30%。

(控制器转换效率>95%)MPPT 5020-COM,MPPT5040-COM)使用说明书太阳能充放电控制器MPPT1. 只能给符合额定电压的GEL 电池，铅酸液体电池，AGM 电池，磷酸铁锂(必须带MBS)电池充电2. 太阳能板功率尽量使用控制器最大额定功率以内的太阳能板3. 连接电缆的线径参考工厂的建议值。

如果电缆过小,会导致电缆过热和能量损耗4. 在靠近电池端的附近安装额定规格的保险丝，用来保护蓄电池和太阳能板之间的电缆5. 请安装在通风良好的房间内，防止雨水，潮湿，灰尘，侵蚀性的电池气体以及在环境没有冷凝水6. 本机出售时候，不配任何配件。

如果需要更换部品，请联系供应商7. 控制器和电池请远离儿童.带APP 显示或者RS485通信功能MPPT5020-BT MPPT5020MPPT5040MPPT5040-BT MPPT5020-comMPPT5040-com 适用 铅酸(液体,AGM ,GEL )电池 LiFePO4磷酸铁锂电池-1 2胶体电池(GEL )密封铅酸(Lead-acid )AGM↑↑↑↑Note:连接电缆的时候请仔细看清控制器上的标识，绝对不能把极性接错，否则可能导致控制器损坏。

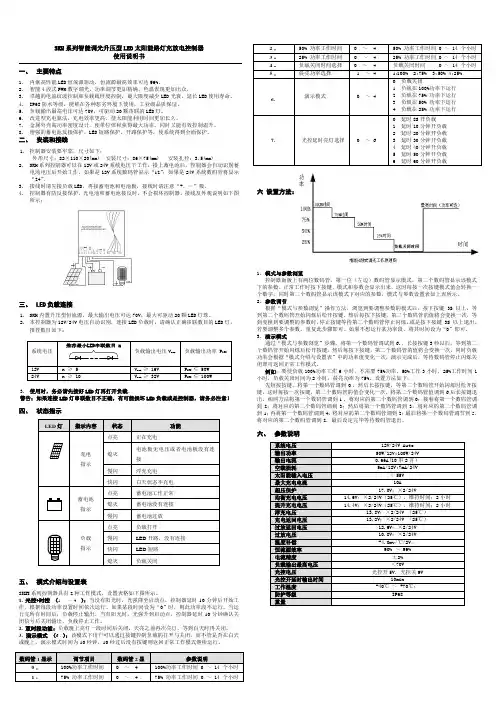

SKH 系列智能调光升压型LED 太阳能路灯充放电控制器使用说明书一、 主要特点1. 内嵌高性能LED 恒流源驱动，恒流源最高效率可达96%。

2. 智能4段式PWM 数字调光，功率调节更加精确，色温表现更加出众。

3. 卓越的电流纹波控制和负载线性度控制，最大限度减少LED 光衰，延长LED 使用寿命。

4. IP68防水等级，能够在各种恶劣环境下使用，工业级品质保证。

5. 负载输出最高电压可达70V ，可驱动20颗串联的LED 灯。

6. 改进型充电算法，充电效率更高，使太阳能利用时间更加长久。

7. 金属外壳高功率密度设计，使单位体积获得最大功率，同时又能有效控制温升。

8.增强的蓄电池反接保护，LED 短路保护、开路保护等，使系统得到全面保护。

二、 安装和接线1. 控制器安装要牢靠，尺寸如下：外形尺寸：82×110×20(mm) 安装尺寸：86×75(mm) 安装孔径：3.5(mm)2. SKH 系列控制器可以在12V 或24V 系统电压下工作，接上蓄电池后，控制器会自动识别蓄电池电压后开始工作。

如果是12V 系统数码管显示“12”；如果是24V 系统数码管将显示“24”。

3. 接线时请先接负载LED ，再接蓄电池和电池板，接线时请注意“+、－”极。

4. 控制器有防反接保护，光电池和蓄电池接反时，不会损坏控制器。

接线及外观说明如下图所示：三、 LED 负载连接1. SKH 内置升压型恒流源，最大输出电压可达70V ，最大可驱动20颗LED 灯珠。

2. 本控制器为12V/24V 电压自动识别，连接LED 负载时，请确认正确串联数目的LED 灯，推荐数目如下:3. 使用时，务必请先接好LED 灯再打开负载。

警告：如果连接LED 灯串联数目不正确，有可能损坏LED 负载或是控制器，请务必注意！四、 状态指示五、 模式介绍与设置表SKH 系列控制器具有2种工作模式，设置表格如下图所示。

太阳能充电控制器使用说明太阳能充电控制器使用说明一、太阳能充电控制器的概述太阳能充电控制器是一种专门用于控制太阳能电池板充电的设备，主要功能是对太阳能电池板进行充电管理和保护，防止过充、过放和短路等问题。

太阳能充电控制器具有高效节能、安全可靠、易于操作等优点，广泛应用于家庭、工业和农业等领域。

二、太阳能充电控制器的安装1. 安装地点选择：应选择干燥通风、避免日晒雨淋和防尘的地方。

2. 安装方法：将太阳能充电控制器固定在墙面或支架上，并连接好所需的线路和插头。

3. 接线顺序：首先将蓄电池正极与太阳能充电控制器正极连接，然后将太阳能板正极与太阳能充电控制器正极连接，最后将负极按相同方式连接即可。

三、太阳能充电控制器的使用方法1. 开机操作：将开关旋钮拨到“ON”位置即可启动。

2. 充电模式选择：根据所需的充电模式，将开关旋钮拨到相应的位置，如“普通充电”、“浮充充电”、“均衡充电”等。

3. 充电状态显示：太阳能充电控制器具有多种状态指示灯，可以显示当前的工作状态和故障提示。

4. 其他功能设置：太阳能充电控制器还可以根据需要进行其他功能设置，如时间设定、温度补偿、过压保护等。

四、太阳能充电控制器的注意事项1. 安全使用：在使用太阳能充电控制器时，应注意安全问题，避免触电和短路等危险。

2. 正确接线：接线时应按照正确的顺序连接各个部件，并确保接头牢固可靠。

3. 保持清洁：定期对太阳能充电控制器进行清洁和检查，避免灰尘和杂物进入设备内部影响正常工作。

4. 防潮防水：在安装和使用过程中应注意防潮防水，避免设备受潮或进水导致故障和损坏。

五、太阳能充电控制器的维护保养1. 定期检查：应定期对太阳能充电控制器进行检查和维护，如清洁、紧固插头、更换损坏零件等。

2. 防止过度放电：在长期不使用时，应将蓄电池拆卸并储存在干燥通风的地方，避免过度放电。

3. 保持通风：在使用时应保持太阳能充电控制器通风良好，避免过热和损坏。

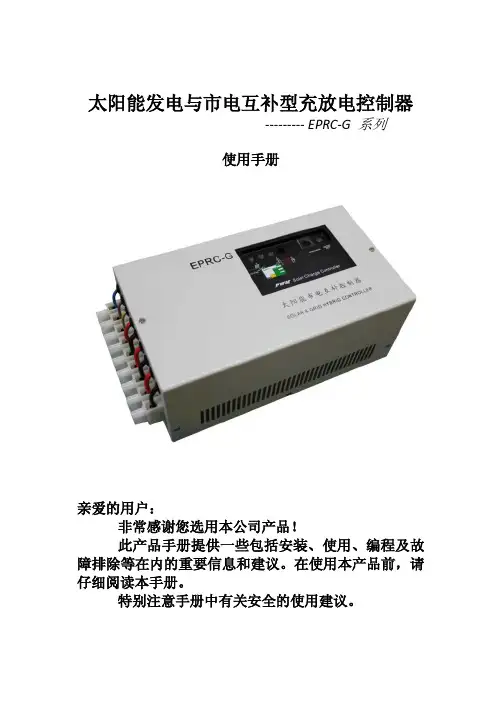

太阳能发电与市电互补型充放电控制器--------- EPRC-G 系列使用手册亲爱的用户：非常感谢您选用本公司产品！此产品手册提供一些包括安装、使用、编程及故障排除等在内的重要信息和建议。

在使用本产品前，请仔细阅读本手册。

特别注意手册中有关安全的使用建议。

目录一、产品特点 (1)二、主要功能 (1)三、使用建议 (1)四、安装和接线 (2)五、产品外壳和安装尺寸 (3)六、操作说明 (7)七、工作指示灯指示说明 (8)八、技术参数表 (9)九、产品原理图 (11)一、产品特点：●太阳能发电与市电互补为负载供电，在太阳能发电不足时自动转为市电为负载供电，具有极高的供电保障率。

●ＰＷＭ串联充电方式，具有相当高的充电效率。

●全面的电子保护措施，过载、短路保护、防反接等电子保护。

●具有温度补偿功能。

二、主要功能：●控制器主要用来保护蓄电池，避免源自太阳能组件能量的过度充电及负载运行造成的过度放电。

●充电特性包括几个阶段，控制器可以根据环境温度自动调节充电电压（自动温度补偿）。

●在太阳能发电不足（即蓄电池电压到达过放点电压）时自动切换到由市电供电。

●可以通过按键数码管配合调整光控开启负载输出以及延时关闭输出。

还可以设置光控延时输出的延时时间。

●本产品拥有一系列的显示和保护功能。

三、使用建议：●本控制器主机在运行期间本身会发热，必须安装在有适当的通风散热的环境中。

避免安装在狭小的隔热的空间内。

●本控制器本身不需要任何维护，如需清洁请使用干布擦拭。

●蓄电池需要经常性的充满（至少一个月一次），才能有效的保证使用寿命，否则蓄电池很容易永久损坏。

●在系统运行期间，只有充入的能量大于放出的能量，蓄电池才会被充满，在计算系统配置时请注意这一点，特别是在另外增加负载时。

四、安装和接线：安装注意事项控制器可以检测周围环境的温度，以调节充电电压，因此控制器必须和蓄电池安装在同一温度环境内。

控制器运行期间自身温度要升高，所以要将其安装在不易燃的表面上。

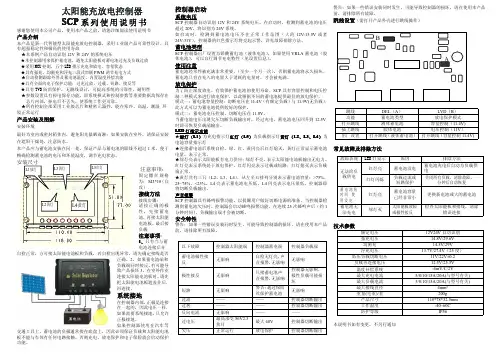

太阳能充放电控制器SCP 系列使用说明书感谢您使用本公司产品，使用本产品之前，请您详细阅读使用说明书产品介绍本产品是新一代智能型太阳能充放电控制器，采用工业级产品可靠性设计，具有超强稳定性和极高的使用寿命★本系例产品自动识别12V 和24V 的系统电压★本控制器用来保护蓄电池，避免太阳能板对蓄电池过充及负载过放★采用MCU 控制，五个LED 指示充电和放电、容量状态★具有强充、均衡充和浮充三段式串联PWM 调节充电方式★自动检测跟踪外界及蓄电池温度，内置温度补偿功能★具有全面的电子保护功能：过充过放、过载、短路、接反等★具有TVS 防雷保护，无跳线设计，可提高系统的可靠性、耐用性★参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使系统工作更可靠。

★所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿环境正常运行产品安装及图解安装环境最好为室内或密封箱体内，避免阳光暴晒雨淋；如果安装在室外，请保证安装在遮阳干燥处，注意防水。

本产品应与蓄电池安装在同一处，保证产品与蓄电池的联线不超过1米，便于精确检测蓄电池的电压和环境温度，调节充电状态。

注意事项：固定镙丝规格为：M3*10（自攻）接线方法接线步骤：请按正确的极性，先接蓄电池，再接太阳能电池板，最后接负载注意事项：1、只有当与蓄电池连接后并自检正常，方可接太阳能电池板和负载，若自检出现异常，请先确定接线是否正确。

2、如果蓄电池端和负载端同时接反，有可能导致产品损坏3、在室外作业连接太阳能电池板时，请先把太阳能电池板遮盖住后，再连接。

系统接地在控制器内部，正极是连接在一起的，因此电压一样，如果需要系统接地，只允许正极接地。

如果控制器使用在汽车等交通工具上，蓄电池的负极通常接在底盘上，因此必须保证负载和太阳能电池板不能与车体有任何电路接触，否则充电、放电保护和电子保险就会启动保护功能。

控制器启动系统电压SCP 控制器自动识别12V 和24V 系统电压。

精品文档SKH 系列智能调光升压型LED 太阳能路灯充放电控制器使用说明书一、 主要特点1. 内嵌高性能LED 恒流源驱动，恒流源最高效率可达96%。

2. 智能4段式PWM 数字调光，功率调节更加精确，色温表现更加出众。

3. 卓越的电流纹波控制和负载线性度控制，最大限度减少LED 光衰，延长LED 使用寿命。

4. IP68防水等级，能够在各种恶劣环境下使用，工业级品质保证。

5. 负载输出最高电压可达70V ，可驱动20颗串联的LED 灯。

6. 改进型充电算法，充电效率更高，使太阳能利用时间更加长久。

7. 金属外壳高功率密度设计，使单位体积获得最大功率，同时又能有效控制温升。

8.增强的蓄电池反接保护，LED 短路保护、开路保护等，使系统得到全面保护。

二、 安装和接线1. 控制器安装要牢靠，尺寸如下：外形尺寸：82×110×20(mm) 安装尺寸：86×75(mm) 安装孔径：3.5(mm)2. SKH 系列控制器可以在12V 或24V 系统电压下工作，接上蓄电池后，控制器会自动识别蓄电池电压后开始工作。

如果是12V 系统数码管显示“12”；如果是24V 系统数码管将显示“24”。

3. 接线时请先接负载LED ，再接蓄电池和电池板，接线时请注意“+、－”极。

4. 控制器有防反接保护，光电池和蓄电池接反时，不会损坏控制器。

接线及外观说明如下图所示：三、 LED 负载连接1. SKH 内置升压型恒流源，最大输出电压可达70V ，最大可驱动20颗LED 灯珠。

2. 本控制器为12V/24V 电压自动识别，连接LED 负载时，请确认正确串联数目的LED 灯，推荐数目如下:3. 使用时，务必请先接好LED 灯再打开负载。

警告：如果连接LED 灯串联数目不正确，有可能损坏LED 负载或是控制器，请务必注意！四、 状态指示五、 模式介绍与设置表SKH 系列控制器具有2种工作模式，设置表格如下图所示。

太阳能控制器使用说明书一、产品介绍太阳能控制器是一种专门用于太阳能发电系统的电子设备，它主要负责对太阳能电池板产生的电能进行充电和放电控制，以保证太阳能发电系统的正常运行。

二、产品特点1.高效充放电控制：太阳能控制器采用先进的充放电控制技术，可以有效提高太阳能发电系统的充放电效率。

2.多重保护功能：太阳能控制器具有过压、欠压、过流、短路等多重保护功能，可以有效防止因异常情况导致的设备损坏。

3.智能化管理：太阳能控制器采用智能化管理技术，可以自动判断环境温度、光照强度等因素，并根据实际情况进行调整，以保证系统稳定运行。

三、产品参数1.额定输入电压：12V/24V/48V2.最大输入功率：1000W/2000W/4000W3.最大输出功率：600W/1200W/2400W4.工作温度范围：-20℃~50℃四、使用方法1.安装前准备：（1）确认太阳能电池板的输出电压和控制器的额定输入电压相同。

（2）确认太阳能电池板的输出功率不超过控制器的最大输入功率。

（3）确认控制器的输出功率满足所需负载的要求。

2.安装步骤：（1）将太阳能电池板的正负极分别连接到控制器的PV+和PV-端子上。

（2）将负载正负极分别连接到控制器的Load+和Load-端子上。

（3）将蓄电池正负极分别连接到控制器的Battery+和Battery-端子上。

3.使用注意事项：（1）在使用前请先确认各项参数设置是否正确。

（2）在安装过程中，请勿将正负极接反，以免损坏设备。

（3）请勿将太阳能电池板直接连接到蓄电池上，以免因过充或过放导致蓄电池损坏。

五、常见问题及解决方法1.为什么无法充电？可能是由于以下原因导致：（1）太阳能电池板输出功率不足；（2）蓄电池已经满充；（3）控制器设置有误。

解决方法：（1）检查太阳能电池板输出功率是否满足要求；（2）确认蓄电池是否已经满充；（3）检查控制器设置是否正确。

2.为什么无法输出电力？可能是由于以下原因导致：（1）负载过大；（2）控制器故障。

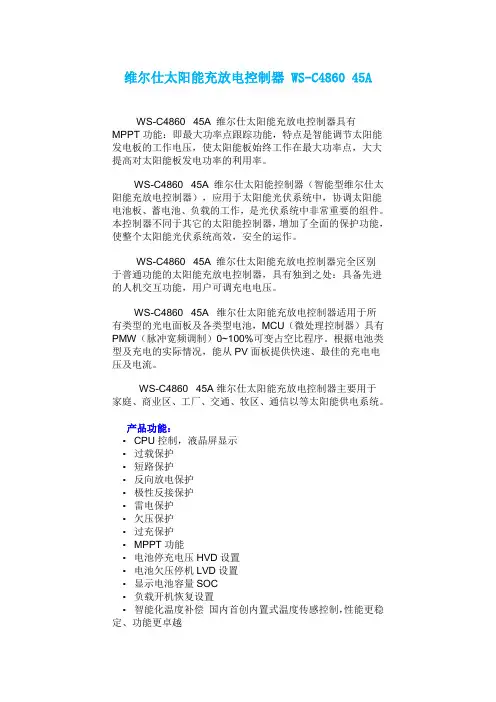

维尔仕太阳能充放电控制器 WS-C4860 45A WS-C4860 45A 维尔仕太阳能充放电控制器具有MPPT功能：即最大功率点跟踪功能，特点是智能调节太阳能发电板的工作电压，使太阳能板始终工作在最大功率点，大大提高对太阳能板发电功率的利用率。

WS-C4860 45A 维尔仕太阳能控制器（智能型维尔仕太阳能充放电控制器），应用于太阳能光伏系统中，协调太阳能电池板、蓄电池、负载的工作，是光伏系统中非常重要的组件。

本控制器不同于其它的太阳能控制器，增加了全面的保护功能，使整个太阳能光伏系统高效，安全的运作。

WS-C4860 45A 维尔仕太阳能充放电控制器完全区别于普通功能的太阳能充放电控制器，具有独到之处：具备先进的人机交互功能，用户可调充电电压。

WS-C4860 45A 维尔仕太阳能充放电控制器适用于所有类型的光电面板及各类型电池，MCU（微处理控制器）具有PMW（脉冲宽频调制）0~100%可变占空比程序。

根据电池类型及充电的实际情况，能从PV面板提供快速、最佳的充电电压及电流。

WS-C4860 45A 维尔仕太阳能充放电控制器主要用于家庭、商业区、工厂、交通、牧区、通信以等太阳能供电系统。

产品功能：•CPU控制，液晶屏显示•过载保护•短路保护•反向放电保护•极性反接保护•雷电保护•欠压保护•过充保护•MPPT功能•电池停充电压HVD设置•电池欠压停机LVD设置•显示电池容量SOC•负载开机恢复设置•智能化温度补偿国内首创内置式温度传感控制，性能更稳定、功能更卓越•存储累计充电安时数，并在液晶屏显示•存储累计放电安时数，并在液晶屏显示高性能计算机用按键，彻底解决了市场上一贯使用铜片导电按键（多次后不弹起、按键易失灵、整机易损坏）的设计缺陷。

维尔仕太阳能充放电控制器WS-C4860 45A中国太阳能充放电控制器特大型研发生产企业、维尔仕太阳能控制器、光伏设备全球供应商。

维尔仕通过了ISO9001, CEand RoHS 认证。
