管道及设备的防腐与保温腐蚀具有很大的危害性，是制约管道及设备使用寿命的重要因素。
如果不采取有效的防腐措施，很容易造成管道或设备的损坏，以致发生漏水、漏汽（气）现象，甚至造成重大事故，所以必须对管道及设备进行防腐处理。
建筑设备安装工程中，一般在管道及设备表面涂刷防腐涂料来防腐。
由于管道及设备的材料多为金属材料，绝热性能差，如果不采取适当的绝热（保温或保冷）措施，则管道及设备内部与外部的热交换不仅会造成大量的能量损失，还有可能造成系统故障，无法运行。
所以必须十分重视管道及设备的防腐与绝热。
在建筑设备安装工程中，多数情况下管道及设备既需要防腐又需要绝热。
要实现防腐与绝热，应先进行除锈。
除锈、防腐、绝热三项工作相辅相成，每项工作都必须按操作要求认真完成。
13.1 管道的防腐与保温为了使防腐材料起到较好的防腐作用，除所选涂料能耐腐蚀外，还要求涂料和管道、设备表面能很好的结合。
一般管道和设备表面总有各种污物，如灰尘、污垢、油渍、锈斑等。
为了提升油漆的附着力和防腐效果，在涂刷底漆前必须将管道或设备表面的污物清除干净，并保持干燥。
保温是为减少管道和设备向外传递热量而采取的一种工艺措施。
保温的目的是减少管道和设备系统的冷热损失；改善劳动条件，防止烫伤，保障工作人员安全；保护管道和设备系统；保证系统中输送介质的品质。
13.1.1 施工内容管道的防腐与保温施工内容为：清理除锈—防腐—保温绝热—管道标志。
13.1.2 施工要求1.清理除锈（1）除油：管道表面粘有较多的油污时，可先用汽油或浓度为5%的氢氧化钠溶液洗刷，然后用清水冲洗，干燥后再进行除锈。
（2）除锈。
①人工除锈：金属表面浮锈较厚时，先用锤敲掉锈层，但不得损伤金属表面；锈蚀不厚时，直接用钢丝刷、砂纸擦拭表面，直至露出金属本色，再用棉纱擦干净。
②除锈机除锈：把需要除锈的管子放在专用的架子上，用外圆除锈机及软轴内圆除锈机清除管子内外壁铁锈。
③喷砂除锈。
a.喷砂除锈工作应在专设的砂场内进行。
管道保温与管道防腐一、管道保温管道保温，是指为了减少热介质管道向周围环境散发热量或减少冷介质管道从周围环境吸收热量而进行的保温或保冷工程。
1.管道保温材料1)绝热层材料管道绝热层常用的材料按材质可分为珍珠岩类、蛭石类、硅藻土类、泡沫混凝土类、软木类、石棉类、玻璃纤维类、泡沫塑料类、矿渣棉类、岩棉类，共10类。
2)防潮层材料对输送冷介质的保冷管道、地沟内和埋地的热保温管道，均应做好防潮层。
用于防潮层的材料必须具有良好的防水、防湿性能；应能耐大气腐蚀及生物侵袭，应不发生虫蛀、霉变等现象；不得对其他材料产生腐蚀或溶解作用。
常用防潮层有石油沥青油毡防潮层，沥青胶或防水冷胶料玻璃布防潮层，沥青玛蹄脂玻璃布防潮层。
3)保护层材料保护层应具有保护保温层和防水的性能，且要求其耐压强度高、化学稳定性好、不易燃烧、外形美观，并便于施工和检修。
保护层表面涂料的防火性能，应符合现行国家有关标准、规范的规定。
保护层材料的质量，除应符合防潮层材料的要求外，还应采用不燃性或阻燃性材料。
在工程中，常用的保护层主要有金属保护层、包扎式复合保护层、涂抹式保护层3种。
4)绝热辅助材料绝热结构除主保温层(保冷层)、防潮层、保护层材料外，还需要大量的绑扎、紧固用辅助材料，如镀锌钢丝、钢带、镀锌钢丝网、支撑圈、抱箍、销钉、自锁垫圈、托环、活动环和胶黏剂等。
2.管道绝热结构1)管道绝热结构的组成管道的绝热结构可分为保温结构和保冷结构两大类。
由于保温层或保冷层是绝热结构的主要组成部分，所用绝热材料及绝热层的厚度应符合设计要求。
2)管道绝热结构形式与施工在管道工程中，管道绝热结构主要有胶泥涂抹式、绑扎式、充填式和浇筑式四种形式。
(1)胶泥涂抹式绝热结构。
胶泥涂抹式绝热结构施工基本做法：首先在管道外表面分层涂抹保温胶泥，然后包扎镀锌钢丝网(也有不用丝网的)，最后做保护层。
这种绝热方法是最早的绝热结构形式之一，其适用于特定情况下的小管径、工程量不大或一些形状特殊的管道附件的绝热层施工。

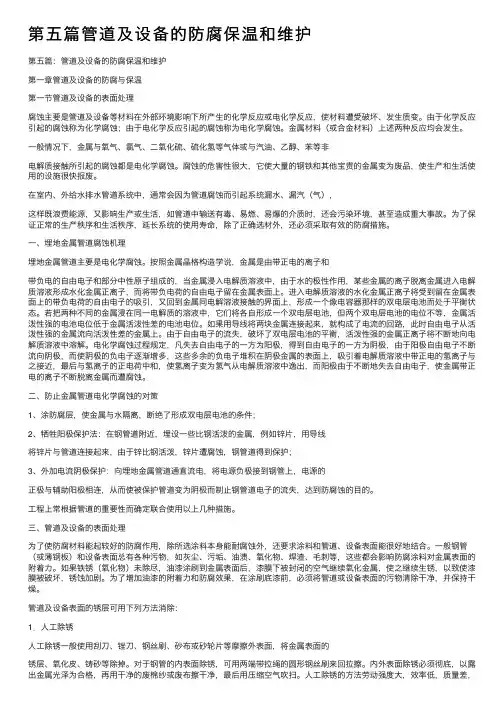

第五篇管道及设备的防腐保温和维护第五篇：管道及设备的防腐保温和维护第⼀章管道及设备的防腐与保温第⼀节管道及设备的表⾯处理腐蚀主要是管道及设备等材料在外部环境影响下所产⽣的化学反应或电化学反应，使材料遭受破坏、发⽣质变。
由于化学反应引起的腐蚀称为化学腐蚀；由于电化学反应引起的腐蚀称为电化学腐蚀。
⾦属材料（或合⾦材料）上述两种反应均会发⽣。
⼀般情况下，⾦属与氧⽓、氯⽓、⼆氧化硫、硫化氢等⽓体或与汽油、⼄醇、苯等⾮电解质接触所引起的腐蚀都是电化学腐蚀。
腐蚀的危害性很⼤，它使⼤量的钢铁和其他宝贵的⾦属变为废品，使⽣产和⽣活使⽤的设施很快报废。
在室内、外给⽔排⽔管道系统中，通常会因为管道腐蚀⽽引起系统漏⽔、漏汽（⽓），这样既浪费能源，⼜影响⽣产或⽣活，如管道中输送有毒、易燃、易爆的介质时，还会污染环境，甚⾄造成重⼤事故。
为了保证正常的⽣产秩序和⽣活秩序，延长系统的使⽤寿命，除了正确选材外，还必须采取有效的防腐措施。
⼀、埋地⾦属管道腐蚀机理埋地⾦属管道主要是电化学腐蚀。
按照⾦属晶格构造学说，⾦属是由带正电的离⼦和带负电的⾃由电⼦和部分中性原⼦组成的，当⾦属浸⼊电解质溶液中，由于⽔的极性作⽤，某些⾦属的离⼦脱离⾦属进⼊电解质溶液形成⽔化⾦属正离⼦，⽽将带负电荷的⾃由电⼦留在⾦属表⾯上。
进⼊电解质溶液的⽔化⾦属正离⼦将受到留在⾦属表⾯上的带负电荷的⾃由电⼦的吸引，⼜回到⾦属同电解溶液接触的界⾯上，形成⼀个像电容器那样的双电层电池⽽处于平衡状态。
若把两种不同的⾦属浸在同⼀电解质的溶液中，它们将各⾃形成⼀个双电层电池，但两个双电层电池的电位不等，⾦属活泼性强的电池电位低于⾦属活泼性差的电池电位。
如果⽤导线将两块⾦属连接起来，就构成了电流的回路，此时⾃由电⼦从活泼性强的⾦属流向活泼性差的⾦属上。
由于⾃由电⼦的流失，破坏了双电层电池的平衡，活泼性强的⾦属正离⼦将不断地向电解质溶液中溶解。
电化学腐蚀过程规定，凡失去⾃由电⼦的⼀⽅为阳极，得到⾃由电⼦的⼀⽅为阴极，由于阳极⾃由电⼦不断流向阴极，⽽使阴极的负电⼦逐渐增多，这些多余的负电⼦堆积在阴极⾦属的表⾯上，吸引着电解质溶液中带正电的氢离⼦与之接近，最后与氢离⼦的正电荷中和，使氢离⼦变为氢⽓从电解质溶液中逸出，⽽阳极由于不断地失去⾃由电⼦，使⾦属带正电的离⼦不断脱离⾦属⽽遭腐蚀。

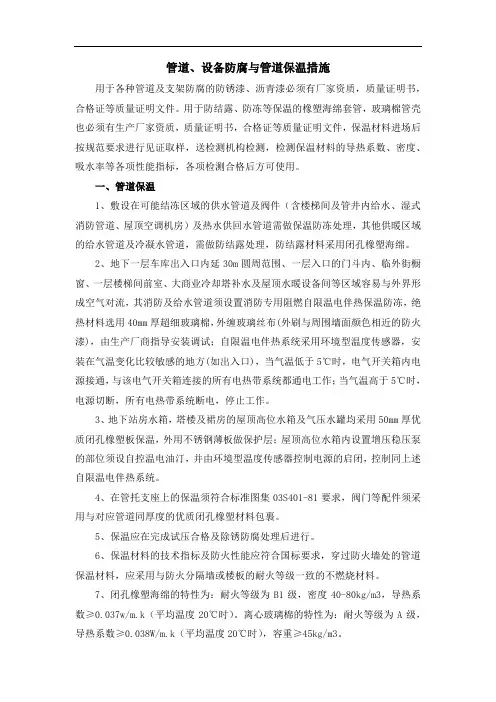

管道、设备防腐与管道保温措施用于各种管道及支架防腐的防锈漆、沥青漆必须有厂家资质，质量证明书，合格证等质量证明文件。
用于防结露、防冻等保温的橡塑海绵套管，玻璃棉管壳也必须有生产厂家资质，质量证明书，合格证等质量证明文件，保温材料进场后按规范要求进行见证取样，送检测机构检测，检测保温材料的导热系数、密度、吸水率等各项性能指标，各项检测合格后方可使用。
一、管道保温1、敷设在可能结冻区域的供水管道及阀件（含楼梯间及管井内给水、湿式消防管道、屋顶空调机房）及热水供回水管道需做保温防冻处理，其他供暖区域的给水管道及冷凝水管道，需做防结露处理，防结露材料采用闭孔橡塑海绵。
2、地下一层车库出入口内延30m圆周范围、一层入口的门斗内、临外街橱窗、一层楼梯间前室、大商业冷却塔补水及屋顶水暖设备间等区域容易与外界形成空气对流，其消防及给水管道须设置消防专用阻燃自限温电伴热保温防冻，绝热材料选用40mm厚超细玻璃棉，外缠玻璃丝布(外刷与周围墙面颜色相近的防火漆)，由生产厂商指导安装调试；自限温电伴热系统采用环境型温度传感器，安装在气温变化比较敏感的地方(如出入口)，当气温低于5℃时，电气开关箱内电源接通，与该电气开关箱连接的所有电热带系统都通电工作；当气温高于5℃时，电源切断，所有电热带系统断电，停止工作。
3、地下站房水箱，塔楼及裙房的屋顶高位水箱及气压水罐均采用50mm厚优质闭孔橡塑板保温，外用不锈钢薄板做保护层；屋顶高位水箱内设置增压稳压泵的部位须设自控温电油汀，并由环境型温度传感器控制电源的启闭，控制同上述自限温电伴热系统。
4、在管托支座上的保温须符合标准图集03S401-81要求，阀门等配件须采用与对应管道同厚度的优质闭孔橡塑材料包裹。
5、保温应在完成试压合格及除锈防腐处理后进行。
6、保温材料的技术指标及防火性能应符合国标要求，穿过防火墙处的管道保温材料，应采用与防火分隔墙或楼板的耐火等级一致的不燃烧材料。
7、闭孔橡塑海绵的特性为：耐火等级为B1级，密度40-80kg/m3，导热系数≥0.037w/m.k（平均温度20℃时）。
课件•防腐保温基础知识•防腐技术与方法•保温技术与方法•防腐保温工程实践案例分析目•防腐保温工程质量检测与评估•未来发展趋势与展望录防腐保温基础知识01CATALOGUE防腐保温定义与意义防腐保温是指为防止设备、管道及其附件等受到外界环境（如大气、水、化学介质）的腐蚀，以及减少设备、管道在运行过程中的热量损失和节约能源所采取的一系列技术措施。
防腐保温的意义在于保障设备、管道的安全运行，延长其使用寿命，同时降低能源消耗，提高能源利用效率，对于化工、石油、冶金、电力等行业的安全生产和节能减排具有重要意义。
防腐保温材料分类及特点防腐材料主要包括涂料、树脂、橡胶、陶瓷等。
涂料具有施工简便、成本低廉的特点；树脂具有优异的耐腐蚀性和良好的加工性能；橡胶具有弹性好、耐磨损的特点；陶瓷则具有极高的耐腐蚀性和耐高温性能。
保温材料主要包括岩棉、玻璃棉、硅酸盐、聚苯乙烯等。
岩棉和玻璃棉具有优良的保温性能和防火性能；硅酸盐保温材料耐高温、耐老化，但保温性能相对较差；聚苯乙烯保温材料具有轻质、易加工的特点，但易燃。
电力行业电厂的锅炉、汽轮机、发电机等设备在运行过程中会产生大量热量损失，采用保温技术可提高能源利用效率。
化工行业化工设备、管道等易受到化学介质的腐蚀，采用防腐保温技术可保障其安全运行。
石油行业石油开采、运输和储存过程中，设备和管道易受到原油、天然气等介质的腐蚀，防腐保温技术对于保障石油工业的安全生产具有重要意义。
冶金行业冶金设备在高温、高湿环境下运行，易受到腐蚀和磨损，采用防腐保温技术可延长设备使用寿命。
防腐保温技术应用领域防腐技术与方法02CATALOGUE金属腐蚀原理及类型金属腐蚀原理金属腐蚀是金属与周围环境发生化学或电化学反应，导致金属性能降低或破坏的过程。
金属腐蚀类型包括均匀腐蚀、点蚀、缝隙腐蚀、晶间腐蚀、应力腐蚀等。
包括油漆、塑料、橡胶、陶瓷等涂层。
涂层种类涂层保护原理涂层选择原则通过涂层将金属与腐蚀介质隔离，达到防腐目的。
