尼龙6性能表

pa6介电常数工频PA6介电常数是指尼龙6（PA6）的介电常数，是表征尼龙6电介质性能的重要指标。

在工频下，尼龙6的介电常数通常是3.5-5.5之间，介电常数的大小直接关系到尼龙6的电学性能。

下面，我们来分步骤阐述PA6介电常数在工频下的详细内容。

一、尼龙6概述尼龙6是一种热塑性工程塑料，具有优异的物理机械性能、化学稳定性和加工性能。

尼龙6可根据不同需求进行改性，如增强、阻燃、耐热等。

尼龙6物理机械性能好，具有高强、耐磨、耐老化、抗拉伸变形等特性，可广泛应用于汽车、电器、机械等各种领域。

二、PA6介电常数介绍介电常数是指物质在电场作用下介电极化能力的大小，是介质的基本性质。

尼龙6的介电常数通常是3.5-5.5，其介电常数大小直接影响尼龙6在电学方面的应用。

在工频下，尼龙6的介电常数会有所变化，通常为3.8左右。

介电常数大的材料在电场作用下，电荷和电子极化程度大，因而在电学性能上表现更优异。

三、PA6介电常数的影响因素PA6介电常数的大小不仅在材料本身内部有关联，还与环境相关，主要较大因素如下：1、温度：温度升高会使分子运动加剧，分子之间相互作用力减小，导致介电常数下降。

2、湿度：湿度越高，水分子越多，介电常数越大。

3、油污：油污会使介电常数上升，影响尼龙6的电绝缘性能。

4、填料：适量的填料可以增加尼龙6的强度和硬度，但会影响材料介电性能，同时降低介电常数。

四、PA6介电常数的应用PA6介电常数的大小和应用领域有着密切的关系。

PA6具有较高的介电常数，在电子元件中广泛应用。

例如，在一些电子零件的外壳中，为提高电绝缘性能，都使用PA6材料。

此外，在传感器、高压电缆等领域也有着广泛的应用。

总之，PA6介电常数作为尼龙6电学性能的重要指标之一，对于材料的应用端提出了更高的要求。

尼龙6材料在工频下的介电常数相对稳定，在合适的条件下能满足电学性能需求。

反应挤出是以单螺杆或双螺杆挤出机的机筒作为化学反应器进行单体聚合或对聚合物改性的一种新型工艺技术，它和反应注射成型一起构成了反应性聚合物加工的主要内容，反应挤出和反应注射成型已成为聚合物合成与加工的研究热点[1]。

反应挤出类型可分为本体聚合、接枝反应、链接共聚物形成反应、偶联/交联反应、可控降解反应及功能化改性等6类，它可使粘度为10～10000Pa·s的物料在挤出机中完成聚合反应，其特性为易于喂料，且使物料具有极好的分散、分布性能；温度、停留时间分布可控；反应可在压力下进行；可连续加工；易于脱除未反应单体和低分子副产物[2-8]。

笔者主要就催化剂的选择、脱水时间和温度、配方的优化及反应挤出工艺进行了深入研究，制备了具有较好力学性能的尼龙6材料。

1基本原理尼龙6反应挤出技术原理为：在催化剂(促使产生己内酰胺阴离子)及助催化剂(促进生成聚合反应增长中心)存在下，使己内酰胺的阴离子聚合反应可在几分钟内以90%～95%的转化率生成相对分子质量较高的尼龙6，这与反应时间长达10h的水解聚合过程形成鲜明对比[9]。

首先使己内酰胺与碱反应生成己内酰胺阴离子，己内酰胺又与异氰酸酯生成己内酰胺异氰酸酯，随后己内酰胺阴离子进攻己内酰胺异氰酸酯，并发生开环反应，生成另一个活性阴离子，己内酰胺与活性阴离子反应生成活性己内酰胺异氰酸酯，以实现链增长，接着又被己内酰胺阴离子进攻而开环，这样不断循环，最终得到所需相对分子质量的聚合物。

在己内酰胺与碱反应生成己内酰胺阴离子的同时有水生成，必须脱除这部分水，否则聚合反应难以进行。

由己内酰胺转化为尼龙6的反应是一个放热反应，聚合热焓约为125kJ/kg。

2工艺流程尼龙6的反应挤出工艺流程为：己内酰胺熔化后，加入一定量的碱进行脱水，然后与催化剂一起进入双螺杆挤出机进行反应挤出，经拉条、水冷、风冷、切粒、萃取、干燥得到成品。

本实验前处理系统主要设备包括反应釜、缓冲罐、真空泵、主计量泵、辅计量泵、导热油循环泵、混合槽、高位槽等，见图1。

聚己内酰胺又称尼龙6（Nylon6），1938年由德国I.G.Farbon公司的P.Schlach发明，并于1943年由该公司首先实现工业化。

普通尼龙6且有良好的物理、机械性能，例如拉伸强度高，耐磨性优异，抗冲击韧性好，耐化学药品和耐油性突出，是五大工程塑料中应用最广的品种。

但由于其在低温和干燥状况下易脆化、抗冲击性能差，且吸水性差、尺寸稳定性差，限制了其更加广泛的应用。

为此，国内外的研究者对尼龙6进行了大量的改性研究和开发，研制出许多综合性能优越、可满足特殊要求的改性尼龙材料，使普通工程塑料向高性能的工程塑料和功能塑料发展。

尼龙是重要的工程塑料，对其进行改性可以得到性能多样的产品，拓宽其应用领域。

尼龙6的改性研究内容丰富，方法多样，增强改性是其中的重要内容。

由于尼龙本身的优点以及生产厂商不断开发新品种及新的加工方法以适应新的用途，通过共混、共聚、嵌段、接枝、互穿网络、填充、增强、复合，包括目前日益成为热点的纳米级复合材料技术，赋予了尼龙工程塑料的高性能，从而使尼龙工程塑料在当今激烈的市场竞争中仍能占据五大工程塑料之首。

尼龙6的增强改性主要是添加纤维状、片状或其它形状的填料，在保证其原有的耐化学性和良好的加工性的基础上，使其强度大幅度提高，尺寸稳定性和耐热性也得到明显改善。

改性后的尼龙6作为一种性能优良的工程塑料广泛应用于机械、电子、交通、建筑和包装等领域。

纤维增强典型的纤维增强有玻璃纤维、碳纤维、石棉纤维。

用高强度纤维与树脂配合后能提高机体的物理力学性能，其增强效果主要依赖于纤维材料与机体的牢固粘结使塑料所受负荷能转移到高强度纤维上，并将负荷由局部传递到较大范围甚至于整个物体。

玻璃纤维增强尼龙材料是较为常用的纤维增强改性方法。

表1列出了玻纤增强尼龙6复合材料和纯尼龙6材料的性能对比。

玻纤与基体之间的结合力起着控制聚合物复合材料力学性能的重要作用，并主要受玻纤表面处理的影响。

偶联剂是某些具有特定基团的化合物，它能通过化学或物理作用将两种性质相差很大的材料结合起来。

郑州大学姓名：田富成学号：20110680226 学院：力学与工程科学学院专业：工程力学论文题目：尼龙6性能及其分子量对力学强度影响指导教师：李倩职称：教授2013年11月08日摘要尼龙6(PA6)是一种综合性能优良的工程塑料。

本文主要叙述了尼龙6纳米复合材料的性能和制备方法,以及插层剂对复合材料的综合性能影响。

对不同分子量尼龙6纳米复合材料的力学性能、结晶性能、流变性能进行了综述。

介绍了蒙脱石/尼龙6纳米复合材料制备、性能。

关键词:纳米复合材料尼龙6 分子量蒙脱石介绍尼龙6又叫PA6，聚酰胺6，其结构式为1力学性能聚合物/粘土纳米复合材料的力学性能优于纤维增强聚合物体系,因为层状粘土可以在二维方向上起到增强作用,无需特殊的层压处理。

它比传统的聚合填充体系质量轻,只需少量的粘土即可具有很高的强度、韧性及阻隔性能。

而常规纤维、矿物填充的复合材料需要高得多的填充量,且各项指标还不能兼顾。

在粘土含量很少的情况下(小于5%),日本丰田中央研究所合成的尼龙/粘土纳米复合材料(NCH)、尼龙与粘土共混物(NCC)的强度和模量均比PA6显著提高,并且材料的冲击强度并没有象传统填充聚合物那样下降川。

当加人二胺后,材料的断裂伸长和冲击强度增大,并随着二胺含量的增加而增加,而材料的强度和模量稍有下降(和NCH相比)。

这主要是因为加人二胺后,部分粘土片层由于二钱离子的作用而成柱状排列,因此降低了粘土片层和PA6的相互作用面积,所以材料的机械性能有所下降。

2结晶性能PA6是一种多晶型聚合物,粘土对PA6的晶型影响很大。

Dsc结果表明PA6cN中纳米层状粘土起成核剂的作用。

粘土的加人影响成核的机理和PA6晶体的生长。

且PA6CN的结晶度随冷却速率的增大而增大。

粘土在PA6中能促进下晶型的生成,而且随着粘土含量的增加,下晶型的结晶衍射峰逐渐增强。

3流变性能PA6CN的熔体粘度取决于母体树脂PA6的相对分子质量和粘土的加入量。

<1> 尼龙“6”的用途
本产品具有韧性好、耐磨力强，耐油，抗震等特点，适用于制作耐磨零件，传动结构件，家用电器零件，汽车制造零件，防止机械零件，华工设备，电器绝缘零件。

如涡轮、齿轮、轴承、叶轮、叶片、丝杆、高压垫圈、密封圈、螺母、螺丝、梭子、套筒、轴套连接器等，本产品用途广，是以塑代钢的好材料。

<2> 尼龙“6”性能
品种有本色聚合体，炭黑、防老、石墨、粉末、短玻璃纤维增强料等。

性能参见表。

<3> 性状
尼龙外观为乳白色至淡黄色，不含机械杂质和表面水分的均匀颗粒，粒度大于40粒／克带微小黑点颗粒含数不大于2％，特点是韧性，抗震，有较高的机械强度和耐热性，抗冲强度较好，熔点较高，成型加工性能好，吸水性大，饱和吸水率在11％左右，易熔于硫酸酚类或甲酸中，低温脆化温度为零下20度—30度。

无锡市长安塑料工程尼龙厂尼龙棒规格与重量
轴套轴瓦
铸型尼龙用于轴套的特点如下：
（1）耐磨性、自润滑性良好，在目前一般热塑性塑料中具有较高的PV值之一。

（2）在固体粒子侵入摩擦面的条件下，仍能保持良好的耐磨性。

（3）不易熔结。

不伤轴颈。

（4）比金属的比重小约为铜的1/8，装卸简便。

矿山机械上试用铸型尼龙轴套结果证明用铸型尼龙材料比用巴氏合金和铜件的轴套耐磨。

尼龙66和尼龙6的比较作者：张庆财来源：《中国化工贸易·上旬刊》2017年第06期摘要：目前，在聚酰胺纤维生产中，尼龙66和尼龙6是主要的两个品种，二者产量占整个聚酰胺纤维产量的90%以上。

其中尼龙66在帘子线生产中占比一直高于尼龙6，业界对尼龙66和尼龙6的发展前景也一直存在着争论。

本文主要对尼龙66和尼龙6进行对比研究。

关键词：尼龙66；尼龙6；比较尼龙66与尼龙6是聚酰胺纤维生产中有着不同的历史，本文主要针对二者在物理化学性质、产品性能及聚合纺丝过程进行对比，分析二者的差异及应用前景。

1 物理化学性质对比尼龙66盐是尼龙66的单体，其单体由己二胺与己二酸反应生成，然后对生成的尼龙66盐进行缩聚脱水，可得到尼龙66，其分子式为：-[NH（CH2）NHOC（CH2）4CO]n-。

己内酰胺是尼龙6的单体，对己内酰胺进行开环聚合，即可得到尼龙6，其分子式为：-[HN（CH2）5CO]n-。

从两种纤维的分子式及结构可看出，具有很强的相似性。

分子内的甲基基团在平面内以锯齿形排列，氢键作为羟基、酰胺基与相邻分子连接的载体，二者之间的区别在于，尼龙66的氢键结合更加牢固。

所以，尼龙66与尼龙6的物力化学性质比较类似，但在熔点方面，尼龙66（258℃）明显高于尼龙6（218℃），所以尼龙66制成的纤维性能相对更好，其耐高温能力更强。

2 尼龙66和尼龙6产品的比较尼龙66和尼龙6同属聚酰胺树脂类，其性能相近，应用领域基本相同。

但尼龙66在性能上和尼龙6相比有其独特的优势。

下表对比了尼龙66和尼龙6的性能。

从表中可以看出尼龙66和尼龙6相比在终端应用中表现出独特的性能优势。

基于上表列出的特性，因此和尼龙6相比较，尼龙66在各细分市场中具有下列的主要优势：①总体上，尼龙66具有更高的拉伸强度、更好的耐磨性和更高熔点温度，因此耐热性能更好；②在加弹丝方面，尼龙66比尼龙6有更优越的高速加工性能、更高的弹性和回复性、弹性更持久和强度更高；③在应用于针织和机织织物时，尼龙66比尼龙6热定型温度适应性宽，染色以及与氨纶加工的兼容性好；④尼龙66比尼龙6染色光牢度优良，有更宽的色板；⑤尼龙66比尼龙6有良好的染色耐水洗牢度，可以延长服装的寿命。

PA6(尼龙6)塑料来源：全球塑胶网目录简介应用范围加工工艺化学和物理特性PA6在工业中的应用PA6在日常用品中的应用PA6在汽车领域中的应用展开简介品名：聚酰胺6或尼龙6（PA6）分子式：[-NH-（CH2）5－CO]n－性状：半透明或不透明乳白色结晶形聚合物特性：热塑性、轻质、韧性好、耐化学品和耐久性好燃烧鉴别方法：蓝底黄火焰，烧植物味溶剂实验：耐环己酮和芳香溶剂密度：1.13g／cm3熔点：215℃热分解温度：＞300℃平衡吸水率：3．5％具有良好的耐磨性、自润滑性和耐溶剂性。

密度：(g／cm3) 1.14-1.15熔点：215-225℃拉伸强度：＞60．0Mpa伸长率：＞30%弯曲强度：90.0Mpa缺口冲击强度：(KJ／m2) ＞ 5应用范围工业生产中泛用于制造轴承、圆齿轮、凸轮、伞齿轮、各种滚子、滑轮、泵叶轮、风扇叶片、蜗轮、推进器、螺钉、螺母、垫片、高压密封圈、耐油密封垫片、耐油容器、外壳、软管、电缆护套、剪切机滑轮套、牛头刨床滑块、、电磁分配阀座、冷陈设备、衬垫、轴承保持架、汽车和拖拉机上各种输油管、活塞、绳索、传动皮带，纺织机械工业设备零雾料，以及日用品和包装薄膜等。

加工工艺干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意，如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行温度为105℃，8小时以上的真空烘干。

融化温度：230-280℃，对于增强品种为250-280℃。

模具温度：80-90℃。

模具温度很显著地影响洁净度，而洁净度又影响着塑件的机械特性。

对于结构部件来说结晶度很重要，因此建议模具温度为80-90℃。

对于薄壁的、流程较长的塑件也建议施用较高的模具温度。

增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。

如果壁厚大于3mm，建议使用20-40℃的低温模具。

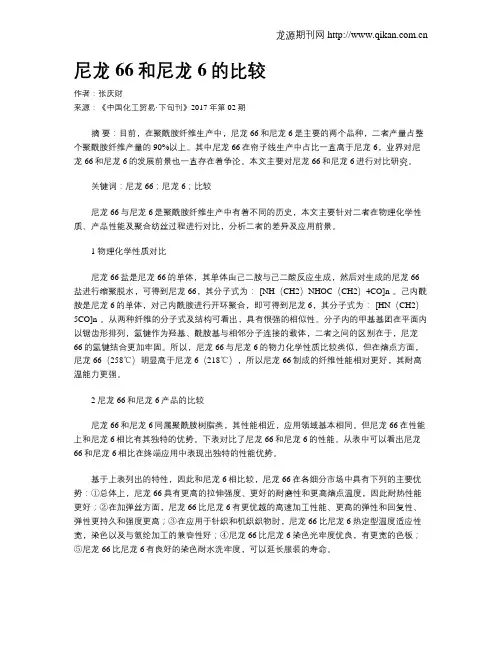

尼龙66和尼龙6的比较作者：张庆财来源：《中国化工贸易·下旬刊》2017年第02期摘要：目前，在聚酰胺纤维生产中，尼龙66和尼龙6是主要的两个品种，二者产量占整个聚酰胺纤维产量的90%以上。

其中尼龙66在帘子线生产中占比一直高于尼龙6，业界对尼龙66和尼龙6的发展前景也一直存在着争论。

本文主要对尼龙66和尼龙6进行对比研究。

关键词：尼龙66；尼龙6；比较尼龙66与尼龙6是聚酰胺纤维生产中有着不同的历史，本文主要针对二者在物理化学性质、产品性能及聚合纺丝过程进行对比，分析二者的差异及应用前景。

1 物理化学性质对比尼龙66盐是尼龙66的单体，其单体由己二胺与己二酸反应生成，然后对生成的尼龙66盐进行缩聚脱水，可得到尼龙66，其分子式为：-[NH（CH2）NHOC（CH2）4CO]n-。

己内酰胺是尼龙6的单体，对己内酰胺进行开环聚合，即可得到尼龙6，其分子式为：-[HN（CH2）5CO]n-。

从两种纤维的分子式及结构可看出，具有很强的相似性。

分子内的甲基基团在平面内以锯齿形排列，氢键作为羟基、酰胺基与相邻分子连接的载体，二者之间的区别在于，尼龙66的氢键结合更加牢固。

所以，尼龙66与尼龙6的物力化学性质比较类似，但在熔点方面，尼龙66（258℃）明显高于尼龙6（218℃），所以尼龙66制成的纤维性能相对更好，其耐高温能力更强。

2 尼龙66和尼龙6产品的比较尼龙66和尼龙6同属聚酰胺树脂类，其性能相近，应用领域基本相同。

但尼龙66在性能上和尼龙6相比有其独特的优势。

下表对比了尼龙66和尼龙6的性能。

从表中可以看出尼龙66和尼龙6相比在终端应用中表现出独特的性能优势。

基于上表列出的特性，因此和尼龙6相比较，尼龙66在各细分市场中具有下列的主要优势：①总体上，尼龙66具有更高的拉伸强度、更好的耐磨性和更高熔点温度，因此耐热性能更好；②在加弹丝方面，尼龙66比尼龙6有更优越的高速加工性能、更高的弹性和回复性、弹性更持久和强度更高；③在应用于针织和机织织物时，尼龙66比尼龙6热定型温度适应性宽，染色以及与氨纶加工的兼容性好；④尼龙66比尼龙6染色光牢度优良，有更宽的色板；⑤尼龙66比尼龙6有良好的染色耐水洗牢度，可以延长服装的寿命。

件，华工设备，电器绝缘零件。

如涡轮、齿轮、轴承、叶轮、叶片、丝杆、高压垫圈、密封圈、螺母、螺丝、梭子、套筒、轴套连接器等，本产品用途广，是以塑代钢的好材料。

<2>xx“6”性能品种有本色聚合体，炭黑、防老、石墨、粉末、短玻璃纤维增强料等。

性能参见表。

指标Iindex性能PropertyI型Type相对粘度Relative Viscosity比重Density(g/cm)熔点Fusion Point(ºC）水分Moisture(%)≤拉伸强度Tensile Strength(Kg/cm)≥断裂深长率Elongation(%)≥弯曲强度Bebding Strength(Kg/cm)≥冲击强度（无缺口）Impact Strength(No Notch)(Kg/cm/cm)<3>性状尼龙外观为乳白色至淡黄色，不含机械杂质和表面水分的均匀颗粒，粒度大于40粒／克带微小黑点颗粒含数不大于2％，特点是韧性，抗震，有较高的机械强度和耐热性，抗冲强度较好，熔点较高，成型加工性能好，吸水性大，饱和吸水率在11％左右，易熔于硫酸酚类或甲酸中，低温脆化温度为零下20度—30度。

无锡市长安塑料工程尼龙厂尼龙棒规格与重量222 3II型Type>2.10-2.301.15195-2101.5400100700350III型Type>2.301.15195-2101.004501.90-2.101.15210-2301.5400100700直径( Dia.)810 121520253035404550重量(Weight) 0.070.10.140.240.40.60.91.151.92.35直径( Dia.) 556065707580859095100105重量(Weight)2.93.353.854.65.36.67.58.59.410.6直径( Dia.)110120125130140150160170180200250重量(Weight) 11.713.814.416.018.621.524.227.030.337.562.0轴套轴瓦铸型尼龙用于轴套的特点如下：（1）耐磨性、自润滑性良好，在目前一般热塑性塑料中具有较高的PV值之一。

尼龙6的分子量范围
尼龙6是一种合成聚合物，其分子量范围是一个复杂的问题，
因为它可以根据生产工艺和具体应用而有所不同。

一般来说，尼龙
6的分子量可以从几万到几十万不等。

从化学角度来看，尼龙6的分子量通常是通过相对分子质量或
者聚合度来描述的。

相对分子质量是指聚合物分子量相对于碳12的
质量，而聚合度则是指聚合物链中重复单元的数量。

对于尼龙6来说，其相对分子质量一般在几万到十几万之间，聚合度也在几百到
几千不等。

从应用角度来看，尼龙6的分子量对其性能和用途都有影响。

低分子量的尼龙6通常具有较低的粘度和熔融温度，适合用于纺丝
和注塑成型等加工工艺，而高分子量的尼龙6则具有更高的强度和
耐磨性，适合用于制作纤维、工程塑料等领域。

总的来说，尼龙6的分子量范围是一个相对宽泛的概念，具体
数值会受到生产工艺、原材料和产品要求的影响。

不同分子量的尼
龙6在不同领域都有着各自的应用优势，因此在实际生产和应用中，需要根据具体需求来选择合适的分子量范围。

1结构:尼龙6为聚己内酰胺，而尼龙66为聚己二酸己二胺。

尼龙66比尼龙6要硬12％，而理论上说，硬度越高，纤维的脆性越大，从而越容易断裂。

但在地毯使用中这点微小的差别是无法分别的。

* 清洗性及防污性：影响这两种性能的是是纤维的截面形状及后道的防污处理。

而纤维本身的强度及硬度对清洗及防污性影响很小。

2熔点及弹性：尼龙6的熔点为220C而尼龙66的熔点为260C。

但对地毯的使用温度条件而言，这并不是一个差别。

而较低的熔点使得尼龙6与尼龙66相比具有更好的回弹性，抗疲劳性及热稳定性。

1、二者所含碳原子不一样多，单个分子中，66含九个碳原子，6含六个碳原子。

2、化学名称不同：66——聚乙二酰乙二胺；6——聚乙内酰铵。

3、就单根纤维而言，尼龙66比尼龙6细。

4、正因为它比较细，它所形成的织物柔软细腻，手感很好。

5、虽然尼龙66比较细，但它强度很好，一般做军用材料。

尼龙1010
物性白色或微黄色半透明颗粒。

质轻且坚硬，具有吸水性小，尺寸稳定性好，无毒，电绝缘性能优异等特点。

在-40℃下仍保持一定韧性。

增强后具有高强度、耐磨等优点，并提高了原树脂的热稳定性和尺寸稳定性，是一种极优良的工程塑料。

应用广泛应用于航天航空、造船、汽车、纺织、仪表、电气、医疗器械等领域。

增强后可用作泵的叶轮、自动打字机的凸轮、各种高负荷的机械零件、工具把手、电器开关、设备建筑结构件、汽车、船舶的加油孔盖轴承、齿轮等。

目录一、背景1、关于尼龙—62、特点及用途3、前景二、设计思路及问题1、拟用原料2、这些原材料存在问题3、需要解决问题三、己内酰胺的合成1、原料2、反应方程式3、聚合原理四、合成工艺1、合成配料2、聚合过程3、主要设备介绍五、工业流程图六、工艺影响因素分析1、脱水温度2、脱水时间3、原料配比七、产品问题解析八、总结九、参考文献己内酰胺阴离子开环聚合制备尼龙—6一、背景1、关于尼龙6又称耐纶6。

为由单体己内酰胺经开环聚合反应生成的线型聚酰胺 (见线形高分子)，具有NH(CH2)5CO重复单元结构。

抗拉强度和耐磨性优异，有弹性，主要用于制造合成纤维，也可用作工程塑料。

中国此类纤维商品称为锦纶6。

2、特点及用途较低的熔点使得尼龙6具有较好的回弹性，抗疲劳性及热稳定性具有优良的耐磨性和自润滑性，机械强度较高，耐热性、电绝缘性能好，低温性能优良，能自熄，耐化学药品性好，特别是耐油性优良制品表面光泽性好，使用温度范围宽。

但吸水率较高，尺寸稳定性较差由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

3、前景经过几年的结构调整，美达公司已从传统的锦纶化纤企业转型到国内最大的锦纶6树脂化工及化工新材料生产。

由锦纶6切片制成的纤维具有高耐磨性、耐疲劳性、染色性好等特点，其中中高粘度切片主要用于工程塑料，来制造汽车工业中的电气配件、车门拉手、支架、垫圈、真空管等，电子电器工业的各种电子电器绝缘件、精密部件、精密机械零件和电工照明用具等，以及薄膜包装材料等。

低粘度切片主要用于民用丝来制造锦纶丝袜、尼龙衣物、雨伞及降落伞等，而工业丝可以用于地毯、渔网等。

2005年，国内在民用以及工程塑料方面对锦纶6切片的需求为91万吨，其中国产68万吨，进口23万吨。

锦纶6长丝在民用方面的需求为53万吨左右，其中国产35万吨，进口18万吨。

说明国内对锦纶6产品的需求十分旺盛，具有广阔的发展前景。

中国加入WTO面临的大发展机遇，将刺激锦纶产品纤维的需求，机械、电子、汽车等行业对锦纶工程塑料的需求也将大幅增长，锦纶工程塑料在国内的发展才刚刚起步，发展势头喜人，美达股份面临难得的历史性发展机遇二、设计思路及问题1、拟用原料己内酰胺、碱(NaOH)、催化剂2、原料介绍用Cat.A作催化剂时的主要工艺参数设置为：脱水温度为140℃，脱水时间3h，真空度控制在-0.1MPa，己内酰胺∶碱∶Cat.A=1000∶5∶4(物质的量之比)，主机转速300r/min，主泵流量5L/h，辅泵流量3mL/h，主机电流11A，切粒机转速150r/min，熔体压力0.3MPa，料温242℃，各加工段温度控制范围225～250℃。

尼龙6尼龙6介绍尼龙6结构式尼龙6⼜叫PA6，聚酰胺6尼龙6化学和物理特性尼龙6的化学物理特性和尼龙66很相似，然⽽，它的熔点较低，⽽且⼯艺温度范围很宽。

它的抗冲击性和抗溶解性⽐尼龙66塑料要好,但吸湿性也更强。

因为塑件的许多品质特性都要受到吸湿性的影响，因此使⽤尼龙6设计产品时要充分考虑到这⼀点。

为了提⾼尼龙6的机械特性，经常加⼊各种各样的改性剂。

玻璃就是最常见的添加剂，有时为了提⾼抗冲击性还加⼊合成橡胶，如 EPDM和 SBR等。

对于没有添加剂的产品，尼龙6塑胶原料的收缩率在1%到1.5%之间。

加⼊玻璃纤维添加剂可以使收缩率降低到0.3%（但和流程相垂直的⽅向还要稍⾼⼀些）。

成型组装的收缩率主要受材料结晶度和吸湿性影响。

实际的收缩率还和塑件设计、壁厚及其它⼯艺参数成函数关系。

尼龙6注塑⼲燥处理由于尼龙6很容易吸收⽔分，因此加⼯前的⼲燥特别要注意。

如果材料是⽤防⽔材料包装供应的，则容器应保持密闭。

如果湿度⼤于0.2%，建议在80C 以上的热空⽓中⼲燥16⼩时。

如果材料已经在空⽓中暴露超过8⼩时，建议进⾏105C，8⼩时以上的真空烘⼲。

尼龙6注塑⼯艺参数熔料温度：240-250℃，对于增强品种为250~280C。

⽣产⽅法单体1)苯酚法由苯酚加氢⽣成环⼰醇，再脱氢⽣成环⼰酮，肟化⽣成环⼰酮肟，环⼰酮肟在等量的发烟硫酸中转位⽣成⼰内酰胺。

反应式如下：尼龙62)环⼰烷氧化法环⼰烷空⽓氧化⽣成环⼰醇与环⼰酮，经分离后环⼰醇脱氢⽣成环⼰酮，环⼰酮肟化⽣成环⼰酮肟，环⼰酮肟在等量的发烟硫酸中，转位⽣成⼰内酰胺。

反应式如下：尼龙63)光亚硝化法环⼰烷在光照下⽤氯化亚硝酰进⾏亚硝基化反应⽣成环⼰酮肟盐酸盐，然后在硫酸中经转位⽣成⼰内酰胺。

反应式如下：尼龙64)甲苯法由甲苯氧化制苯甲酸，氢化⽣成环⼰甲酸，然后在发烟硫酸存在下与亚硝酰硫酸反应，⽣成⼰内酰胺。

反应式如下：尼龙6聚合⼰内酰胺单体在⾼温下⽔解得氨基⼰酸，然后在⾼温下聚合制得尼龙6。

尼龙6 标准
尼龙6是一种合成纤维，是通过将己内酰胺与二元醇反应而得。

在制造过程中，尼龙6的分子链中有许多酰胺基团，这些基团间相互作用，形成了一种有序结构，使其具有优异的综合性能。

以下是尼龙6的一些标准:
1. 拉伸强度: 尼龙6的拉伸强度通常在50-80MPa之间，取决
于材料的成分和处理方法。

2. 模量: 尼龙6的模量在1500-3000MPa之间，也取决于材料
的成分和处理方法。

3. 耐磨性: 尼龙6的表面硬度很高，具有很好的耐磨性能。

4. 耐热性: 尼龙6的熔点在215-220°C之间，具有良好的耐热
性能。

5. 水吸收率: 尼龙6的水吸收率很高，一般在3%左右。

这可
能会导致尺寸变化和性能下降。

6. 成型性: 尼龙6易于成型，可以通过注塑、挤出、吹塑和压
缩成型等多种方式制造。

7. 环保性: 尼龙6是可回收的，并且具有较低的环境影响。

尼龙6性能表打印该页返回前页品种尼龙6尼龙66项目相对密度 1.12-1.14 1.14-1.15吸水率20°，相对湿度65%，（%） 1.3-0.9 3.8抗张强度70-8477-84伸长率（%）200-30060-300抗张弹性模数（MPa）10545-25301234-2921压缩强度（MPa）84-90100-110弯曲强度（MPa）120-12556-97弯曲弹性模数（MPa）1870-2400冲击强度（缺口），（KJ/㎡）2014-6.43 2.14-5.36洛氏硬度R119120熔点（℃）252热变形温度1.85MPa68104（℃）0.46MPa185244介电常数（106Hz23°，相对湿度50%） 3.4 3.6击穿电压（kv/mm）15.7515.75电阻率（Ω·cm）10 1210 14表面电阻（Ω）自熄聚酰胺通称尼龙。

尼龙6特性：本产品具有高强度、耐油、抗震、灭音等特点。

用途：广泛应用于机床、汽车、机械、化工、纺织、交通运输等工业部门。

适合制作各种类型的零部件，如轴套、齿轮、泵叶轮、叶片、密封圈。

尼龙除水母料2008-7-11 来源：网络文摘【全球塑胶网2008年7月11日网讯】产品概述一部分塑料原料或再生塑料常常会含有微量水分，如不消除，会在所加工的制品表面形成气泡或水纹，对制品的性能和外观造成影响。

而利用电热干燥机械消除水分的传统工艺，需要提前干燥原料造成生产不便，存在着延长制品加工时间而导致生产效率低下，电量消耗、加工环境恶化、生产成本增加等不足之处。

尼龙NY316塑料除水母料是专为解决以PA为原材料的塑料制品在加工过程中的水泡问题而开发的一种新型功能母料。

该母料在塑料成型加工前，通过少量添加和简单的混合，而不用经过干燥过程，就可以成型加工，具有使用方便，提高生产效率，降低能耗的优点。

产品应用尼龙NY316可适用于PA再生料、受潮原料的拉片、注塑等。

尼龙6熔融温度解释说明以及概述1. 引言1.1 概述尼龙6是一种常见的合成聚合物材料，具有优异的性能和广泛的应用。

了解尼龙6的熔融温度对于其在各个领域的应用至关重要。

本文将详细介绍尼龙6熔融温度的定义、测定方法以及其对应的特性。

1.2 文章结构本文将按照以下结构进行叙述：引言部分首先概述文章内容，接着分为尼龙6熔融温度解释说明和尼龙6熔融温度概述两大部分。

在尼龙6熔融温度解释说明部分，将分别介绍尼龙6的特性、熔融温度的定义及影响因素以及测定方法。

而在尼龙6熔融温度概述部分，则会探讨熔融温度范围、对应的应用领域以及与其他材料相比较情况等内容。

此外，我们还会详细介绍实验结果与分析，并最后总结和展望未来研究方向。

1.3 目的本文旨在提供关于尼龙6熔融温度的全面解释和概述，帮助读者了解尼龙6的特性以及其在各个领域中的应用。

同时，通过实验结果与分析的展示，为尼龙6熔融温度的进一步研究提供参考，并对未来研究方向进行探讨。

通过本文，读者将能够更好地理解尼龙6熔融温度的相关知识，并在实际应用中做出准确的决策。

2. 尼龙6熔融温度解释说明：2.1 尼龙6的特性介绍尼龙6是一种聚合物材料，具有良好的机械性能和化学稳定性。

其具有良好的强度和刚度，同时还具有优异的耐磨性和耐腐蚀性。

尼龙6也具有较低的摩擦系数和良好的自润滑性，使其在许多领域得到广泛应用。

2.2 熔融温度定义及影响因素熔融温度是指材料在升温过程中由固态转变为液态的温度点。

对于尼龙6而言，其熔点通常在210-220摄氏度之间。

然而，尼龙6的熔点受到多种因素的影响，包括聚合物结构、分子量以及添加剂等。

首先，尼龙6的分子结构对其熔点产生影响。

由于尼龙6分子中包含酰胺键，在高温下会发生断裂并导致聚合物分解。

因此，较高分子量的尼龙6通常具有较高的熔点，因为其分子链更长且更难以破坏。

其次，尼龙6的分子量也对熔点产生影响。

较高分子量的尼龙6由于分子间相互作用力较强，使得其熔点升高。
