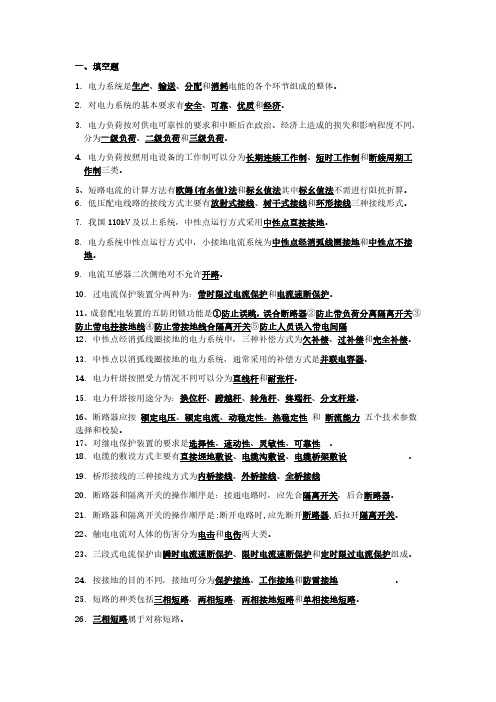

一、填空题1．电力系统是生产、输送、分配和消耗电能的各个环节组成的整体。
2. 对电力系统的基本要求有安全、可靠、优质和经济。
3. 电力负荷按对供电可靠性的要求和中断后在政治、经济上造成的损失和影响程度不同，分为一级负荷、二级负荷和三级负荷。
4. 电力负荷按照用电设备的工作制可以分为长期连续工作制、短时工作制和断续周期工作制三类。
5、短路电流的计算方法有欧姆(有名值)法和标幺值法其中标幺值法不需进行阻抗折算。
6. 低压配电线路的接线方式主要有放射式接线、树干式接线和环形接线三种接线形式。
7. 我国110kV及以上系统，中性点运行方式采用中性点直接接地。
8. 电力系统中性点运行方式中，小接地电流系统为中性点经消弧线圈接地和中性点不接地。
9. 电流互感器二次侧绝对不允许开路。
10. 过电流保护装置分两种为：带时限过电流保护和电流速断保护。
11、成套配电装置的五防闭锁功能是①防止误跳，误合断路器②防止带负荷分离隔离开关③防止带电挂接地线④防止带接地线合隔离开关⑤防止人员误入带电间隔12．中性点经消弧线圈接地的电力系统中，三种补偿方式为欠补偿、过补偿和完全补偿。
13. 中性点以消弧线圈接地的电力系统，通常采用的补偿方式是并联电容器。
14. 电力杆塔按照受力情况不同可以分为直线杆和耐张杆。
15. 电力杆塔按用途分为：换位杆、跨越杆、转角杆、终端杆、分支杆塔。
16、断路器应按额定电压、额定电流、动稳定性、热稳定性和断流能力五个技术参数选择和校验。
17、对继电保护装置的要求是选择性、速动性、灵敏性、可靠性。
18. 电缆的敷设方式主要有直接埋地敷设、电缆沟敷设、电缆桥架敷设。
19. 桥形接线的三种接线方式为内桥接线、外桥接线、全桥接线20. 断路器和隔离开关的操作顺序是：接通电路时，应先合隔离开关，后合断路器。
21. 断路器和隔离开关的操作顺序是:断开电路时,应先断开断路器,后拉开隔离开关。
22、触电电流对人体的伤害分为电击和电伤两大类。

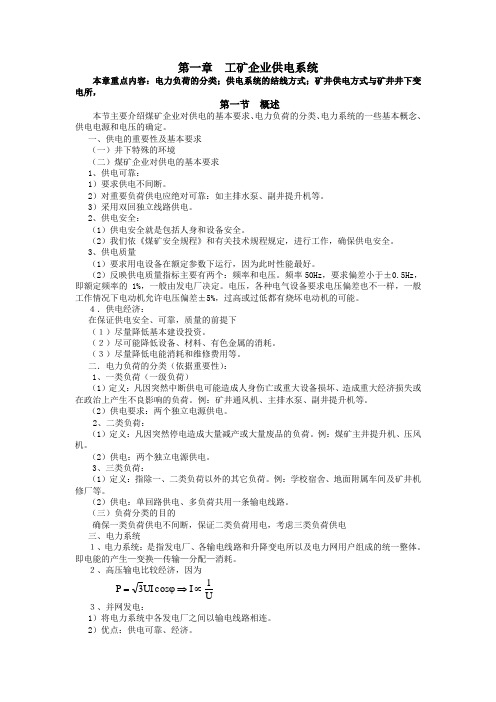

第一章 工矿企业供电系统本章重点内容：电力负荷的分类；供电系统的结线方式；矿井供电方式与矿井井下变电所，第一节 概述本节主要介绍煤矿企业对供电的基本要求、电力负荷的分类、电力系统的一些基本概念、供电电源和电压的确定。
一、供电的重要性及基本要求 （一）井下特殊的环境（二）煤矿企业对供电的基本要求 1、供电可靠：1）要求供电不间断。
2）对重要负荷供电应绝对可靠：如主排水泵、副井提升机等。
3）采用双回独立线路供电。
2、供电安全：（1）供电安全就是包括人身和设备安全。
（2）我们依《煤矿安全规程》和有关技术规程规定，进行工作，确保供电安全。
3、供电质量（1）要求用电设备在额定参数下运行，因为此时性能最好。
（2）反映供电质量指标主要有两个：频率和电压。
频率50Hz ，要求偏差小于±0.5Hz ，即额定频率的1%，一般由发电厂决定。
电压，各种电气设备要求电压偏差也不一样，一般工作情况下电动机允许电压偏差±5%，过高或过低都有烧坏电动机的可能。
４．供电经济：在保证供电安全、可靠，质量的前提下 （１）尽量降低基本建设投资。
（２）尽可能降低设备、材料、有色金属的消耗。
（３）尽量降低电能消耗和维修费用等。
二．电力负荷的分类（依据重要性）： 1、一类负荷（一级负荷）（1）定义：凡因突然中断供电可能造成人身伤亡或重大设备损坏、造成重大经济损失或在政治上产生不良影响的负荷。
例：矿井通风机、主排水泵、副井提升机等。
（2）供电要求：两个独立电源供电。
2、二类负荷：（1）定义：凡因突然停电造成大量减产或大量废品的负荷。
例：煤矿主井提升机、压风机。
（2）供电：两个独立电源供电。
3、三类负荷：（1）定义：指除一、二类负荷以外的其它负荷。
例：学校宿舍、地面附属车间及矿井机修厂等。
（2）供电：单回路供电、多负荷共用一条输电线路。
（三）负荷分类的目的确保一类负荷供电不间断，保证二类负荷用电，考虑三类负荷供电 三、电力系统１、电力系统：是指发电厂、各输电线路和升降变电所以及电力网用户组成的统一整体。
工矿企业供电系统随着工业化进程的不断发展，工矿企业在社会经济中扮演着重要的角色。
而工矿企业供电系统作为保障企业正常运转的重要基础设施，其安全稳定运行对企业的生产、经营、管理等方面都具有决定性的作用。
本文将从以下几个方面分析工矿企业供电系统的概况、特点、问题及其解决方案。
一、工矿企业供电系统的概况工矿企业供电系统通常由高压输电线路、变电站、配电房和用电设备等组成。
其中，主要的供电设施为变电站，负责将输电线路的高压电压变换为企业用电设备所需的低压电压。
配电房则是用于将从变电站得到的电力再进行分配，保证各个用电设备都能得到可靠的稳定电源。
工矿企业供电系统的设计应以提高供电可靠性、保证供电安全和能效、提高自主创新和可持续发展能力为目标。
同时，也要考虑到对环境、社会责任等因素的综合考虑，力图实现经济、可持续、严谨、安全的目标。
二、工矿企业供电系统的特点1.对电力质量的要求高：工矿企业大多数生产都是以电力为主要的能源消耗。
一般来说，这些设备对电源质量的要求非常高，任何质量不好的电能，都会对生产设备造成不良的影响，同时导致生产效率低下，影响生产进度，损失会很大。
2.电量需求大：由于工矿企业较大的规模和生产设备种类繁多，且部分设备需要特殊的电源模式，如高压电、直流电等，因此企业对电量的需求较大。
3.工矿企业供电系统属于重载工作，其工作时间长、运行稳定性要求高，而且具有安全性要求高的特点，因此供电系统的预防性维护、保养和故障处理的要求都很高。
三、工矿企业供电系统的问题及其解决方案1.电气设备老化和故障增多：长期运行的电气设备会出现老化、电子元器件失效、接触不良等问题，使供电系统故障率增加。
解决方案包括定期检测设备，及时更换老化组件，加强设备的维修和保养，检查和清洁电缆、插座等，确保设备的正常运转。
2.电力质量下降：电力质量下降的原因多种多样，包括电网电感、电容、消弧线圈、电机附加负载等地方。
解决方案包括加强滤波能力，采用谐波中和和补偿技术等。
负荷分级及供电要求负荷分级及供电要求是指根据电力系统中不同用户的负荷特点和需求，按照一定的规定和标准将其划分为不同级别，并提出相应的供电要求。
负荷分级及供电要求的目的是为了保障供电的可靠性、安全性和经济性，合理配置电力资源，满足用户的用电需求。
一、负荷分级根据用户的用电特点、负荷性质和用电时间等因素，一般将负荷分为工矿企业、居民区、商业服务业、农业用电、灯具照明、政府机关及公共事业等几个主要级别。
1.工矿企业：指大型工矿企业或生产型企业，其负荷较大，使用的电器设备一般较多且功率较大，用电需求较为稳定。
工矿企业通常需要连续供电，断电将导致生产中断、损失巨大，因此需要高可靠性的供电。
2.居民区：指住宅小区或城市的居民区，其负荷一般较小且负荷变化范围较大，用电需求较不稳定。
居民区的用电主要是家用电器和照明设备，供电可靠性要求较高。
3.商业服务业：指商业企事业单位和服务行业，如商场、酒店、写字楼、银行、医院等。
商业服务业的负荷变化范围较大，但整体负荷较稳定，供电可靠性和稳定性要求较高。
4.农业用电：指农业生产和农村用电。
农业用电的特点是负荷低、用电时间相对集中，主要用于机械设备的驱动和灌溉等，供电可靠性要求较高。
5.灯具照明：指城市道路、广场、公园等公共场所的照明需求。
灯具照明的特点是负荷小，但用电时间长且需求稳定，供电可靠性和稳定性要求较高。
6.政府机关及公共事业：指政府机关、学校、图书馆、博物馆等公共场所的用电需求。
这类负荷一般较小，供电可靠性和稳定性要求较高。
二、供电要求针对不同级别的负荷，制定了相应的供电要求，主要包括供电可靠性、供电电压、供电容量等方面的要求。
1.供电可靠性：不同级别的用户对供电可靠性的要求不同。
对工矿企业来说，供电可靠性要求非常高，不能有长时间的停电，可以采取多级供电、备用电源等手段提高供电可靠性；居民区和商业服务业的供电可靠性要求相对较高，断电时间较短；政府机关及公共事业和灯具照明的供电可靠性要求较高。
企业内部供配电系统企业内部供配电系统的概况企业电能来自电力系统，一般先经过降压，再将电能分配到各车间和工段中去。
工业企业内部有自己管理的供配电系统，它由高压及低压配电线路、变电所（包括配电所）及用电设备构成。
大、中型工业企业通常都设有总降压变电所，把35KV或110KV电压降为6~10KV电压，并以此电压向车间变电所或高压电动机及其其他高压设备供电。
总降压变电所通常设有1~2台降压变压器。
车间变电所的设立应根据设备用电量、生产规模、车间的设备布局的情况综合考虑，可设立一个或几个车间变电所（包括配电所），几个相邻的用电量不大的车间也公用一个车间变电所。
车间变电所一般设置1~2台（最多不超过3台）变压器。
从安全角度考虑，油浸式变压器单台容量一般不超过1800KV A。
变电所将6~10KV 电压降为380/220V电压，对低压用电设备供电。
车间内的高压用电设备，可直接由车间变电所的6~10KV高压母线供电。
变电所中的主要电气设备是降压变压器和配电装置。
用来接受和分配电能的电气装置称为配电装置，其中包括开关设备、母线、继电保护装置、测量仪表等，一般由电器开关厂设计并组合成开关柜。
高压配电线路有两种：架空线路和地下电缆线路。
架空线路通常采用裸导线，其特点是：分路接线方便、建设投资少、且便于检修维护，但对建筑物距离有要求，且受线路交叉、腐蚀性气体等因素影响。
不便于敷设架空线路时，可以敷设电缆线路。
企业低压配电线路主要用于向低压用电设备输送分配电能。
户外敷设的低压配电线路可采用架空线路。
车间内部线路应视具体情况而定，可采用电缆配电线路（电缆敷设在线槽内或地沟内或沿墙壁悬挂敷设等）。
电动机一般采用穿管线配电。
在工业企业内，照明线路与低压动力线路一般采用380/220V三相四线制，尽量由一台变压器分回路供电。
供配电系统的电气设备是指用于发电、输电、变电、配电和用电的所有设备，包括发电机、变压器、控制电器、保护设备、测量仪表、线路器材和用电设备（如电动机、照明等）。
第1篇实验名称：工矿配电系统实验实验日期：2023年3月15日实验地点：工矿配电实验室实验目的：1. 了解工矿配电系统的基本组成和结构。
2. 掌握工矿配电系统的运行原理和操作方法。
3. 学会使用工矿配电系统相关仪器设备。
4. 提高对工矿配电系统故障排查和维修的能力。
实验器材：1. 工矿配电系统实验装置一套2. 万用表一台3. 安全工具一套4. 计时器一台5. 记录本及笔实验原理：工矿配电系统是工矿企业中为生产和生活提供电能的系统，主要包括变压器、配电柜、配电线路、保护装置等。
本实验旨在通过模拟工矿配电系统的运行，使学生掌握其基本原理和操作方法。
实验步骤：一、实验准备1. 检查实验装置是否完好，各部件连接是否正确。
2. 熟悉实验器材的使用方法。
3. 了解实验原理和步骤。
二、实验操作1. 开启电源，检查实验装置各部分是否正常工作。
2. 观察变压器输出电压，记录数据。
3. 操作配电柜，调整开关位置，观察线路电压变化。
4. 使用万用表测量配电线路电压，记录数据。
5. 检查保护装置是否正常工作，如过载保护、短路保护等。
6. 逐个排查实验装置中的故障，记录故障现象和维修方法。
三、实验数据记录与分析1. 记录变压器输出电压、配电柜线路电压、配电线路电压等数据。
2. 分析数据，判断实验装置各部分是否正常工作。
3. 分析故障现象，找出故障原因，提出维修方法。
实验结果：一、变压器输出电压为220V，符合要求。
二、配电柜线路电压为220V，符合要求。
三、配电线路电压为220V，符合要求。
四、保护装置正常工作，过载保护、短路保护等功能良好。
实验结论：1. 本实验成功模拟了工矿配电系统的运行，使学生掌握了其基本原理和操作方法。
2. 通过实验，提高了学生对工矿配电系统故障排查和维修的能力。
3. 实验过程中，各部分工作正常，未发现明显故障。
实验反思：1. 实验过程中，应注意安全操作，防止触电事故发生。
2. 在实验过程中，应认真观察实验现象，及时记录数据，以便分析问题。
