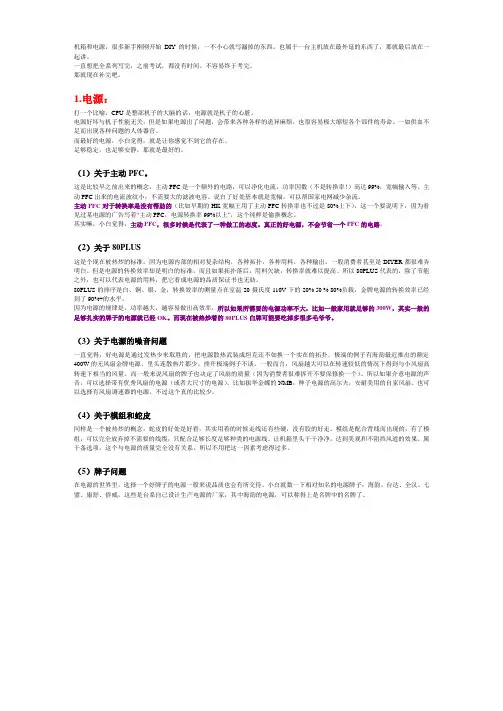

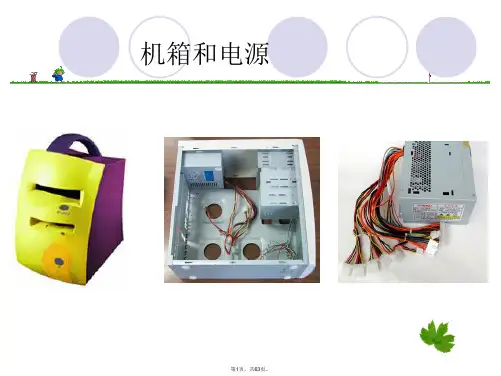

第10节、认识机箱与电源

机箱和电源，很多新手刚刚开始DIY的时候，一不小心就写漏掉的东西。

也属于一台主机放在最外延的东西了，那就最后放在一起讲。

一直想把全系列写完，之前考试，都没有时间。

不容易终于考完。

那就现在补完吧。

1.电源：打一个比喻，CPU是整部机子的大脑的话，电源就是机子的心脏。

电源好坏与机子性能无关，但是如果电源出了问题，会带来各种各样的诡异麻烦，也很容易极大缩短各个部件的寿命。

一如供血不足而出现各种问题的人体器官。

而最好的电源，小白觉得，就是让你感觉不到它的存在。

足够稳定，也足够安静，那就是最好的。

（1）关于主动PFC。

这是比较早之前出来的概念，主动PFC是一个额外的电路，可以净化电流，功率因数（不是转换率！）高达99%，宽幅输入等。

主动PFC出来的电流波纹小，不需要大的滤波电容。

说白了好处基本就是宽幅。

可以帮国家电网减少杂流。

主动PFC对于转换率是没有帮助的（比如早期的HK宽幅王用了主动PFC转换率也不过是80%上下），这一个要说明下，因为看见过某电源的广告写着“主动PFC，电源转换率99%以上”，这个纯粹是偷换概念。

其实嘛，小白觉得，主动PFC，很多时候是代表了一种做工的态度。

真正的好电源，不会节省一个PFC的电路。

（2）关于80PLUS这是个现在被热炒的标准。

因为电源内部的相对复杂结构，各种拓扑，各种用料，各种输出，一般消费者甚至是DIYER都很难弄明白。

但是电源的转换效率却是明白的标准，而且如果拓扑落后，用料欠缺，转换率就难以提高。

所以80PLUS代表的，除了节能之外，也可以代表电源的用料，把它看成电源的品质保证书也无妨。

80PLUS的排序是白、铜、银、金，转换效率的测量点在室温20摄氏度110V下的20% 50 % 80%负载，金牌电源的转换效率已经到了90%+的水平。

因为电源的规律是，功率越大，越容易做出高效率，所以如果所需要的电源功率不大，比如一般家用就足够的300W，其实一般的足够扎实的牌子的电源就已经OK。

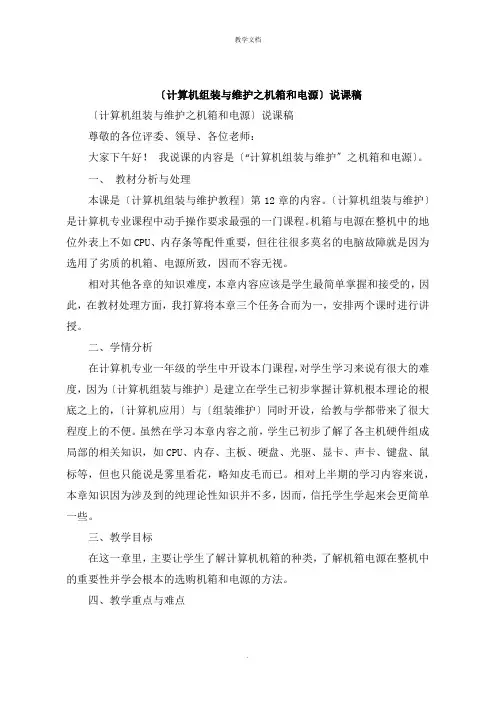

〔计算机组装与维护之机箱和电源〕说课稿〔计算机组装与维护之机箱和电源〕说课稿尊敬的各位评委、领导、各位老师：大家下午好！我说课的内容是〔“计算机组装与维护〞之机箱和电源〕。

一、教材分析与处理本课是〔计算机组装与维护教程〕第12章的内容。

〔计算机组装与维护〕是计算机专业课程中动手操作要求最强的一门课程。

机箱与电源在整机中的地位外表上不如CPU、内存条等配件重要，但往往很多莫名的电脑故障就是因为选用了劣质的机箱、电源所致，因而不容无视。

相对其他各章的知识难度，本章内容应该是学生最简单掌握和接受的，因此，在教材处理方面，我打算将本章三个任务合而为一，安排两个课时进行讲授。

二、学情分析在计算机专业一年级的学生中开设本门课程，对学生学习来说有很大的难度，因为〔计算机组装与维护〕是建立在学生已初步掌握计算机根本理论的根底之上的，〔计算机应用〕与〔组装维护〕同时开设，给教与学都带来了很大程度上的不便。

虽然在学习本章内容之前，学生已初步了解了各主机硬件组成局部的相关知识，如CPU、内存、主板、硬盘、光驱、显卡、声卡、键盘、鼠标等，但也只能说是雾里看花，略知皮毛而已。

相对上半期的学习内容来说，本章知识因为涉及到的纯理论性知识并不多，因而，信托学生学起来会更简单一些。

三、教学目标在这一章里，主要让学生了解计算机机箱的种类，了解机箱电源在整机中的重要性并学会根本的选购机箱和电源的方法。

四、教学重点与难点在本章教学内容中，AT机箱电源与ATX机箱电源的区别既是本章的学习重点，同时也是主要难点所在。

五、教法阐述考虑到学生的专业根底和接受能力，在教法方面，除了使用传统的“讲授法〞以外，主要采纳当前在计算机专业教学中广泛应用的“任务驱动法〞开展教学，同时辅以多媒体课件和实物展示，加深学生实物印象，激发学生的学习热情，用热情进一步驱动后阶段的教学工作。

六、学法指导任务驱动教学法就是教师以任务引路，学生边学边练，完成自主学习任务。

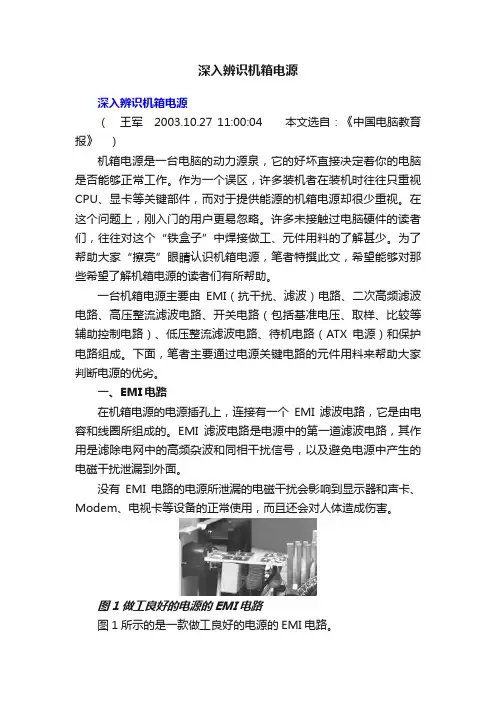

深入辨识机箱电源深入辨识机箱电源（王军2003.10.27 11:00:04 本文选自：《中国电脑教育报》）机箱电源是一台电脑的动力源泉，它的好坏直接决定着你的电脑是否能够正常工作。

作为一个误区，许多装机者在装机时往往只重视CPU、显卡等关键部件，而对于提供能源的机箱电源却很少重视。

在这个问题上，刚入门的用户更易忽略。

许多未接触过电脑硬件的读者们，往往对这个“铁盒子”中焊接做工、元件用料的了解甚少。

为了帮助大家“擦亮”眼睛认识机箱电源，笔者特撰此文，希望能够对那些希望了解机箱电源的读者们有所帮助。

一台机箱电源主要由EMI（抗干扰、滤波）电路、二次高频滤波电路、高压整流滤波电路、开关电路（包括基准电压、取样、比较等辅助控制电路）、低压整流滤波电路、待机电路（ATX电源）和保护电路组成。

下面，笔者主要通过电源关键电路的元件用料来帮助大家判断电源的优劣。

一、EMI电路在机箱电源的电源插孔上，连接有一个EMI滤波电路，它是由电容和线圈所组成的。

EMI滤波电路是电源中的第一道滤波电路，其作用是滤除电网中的高频杂波和同相干扰信号，以及避免电源中产生的电磁干扰泄漏到外面。

没有EMI电路的电源所泄漏的电磁干扰会影响到显示器和声卡、Modem、电视卡等设备的正常使用，而且还会对人体造成伤害。

图1 做工良好的电源的EMI电路图1所示的是一款做工良好的电源的EMI电路。

图2 劣质电源的EMI电路图2所示的则是一款偷工减料，省略了EMI电路的劣质电源。

由于没有EMI电路，这款电源泄漏的电磁干扰将会对其他板卡设备的正常工作造成很大的影响。

二、高频滤波电路经EMI电路滤波后的交流电，经过限流电阻等电路后，会在这里进行第二次高频滤波，以进一步滤除高频杂波。

没有这道滤波电路的电源，其输出的电流质量较差，对CPU、内存等配件会造成较大的影响。

图3用料齐整的高频滤波器电路图3是一个用料齐整的高频滤波器电路。

其电感、电容元件非常完整。

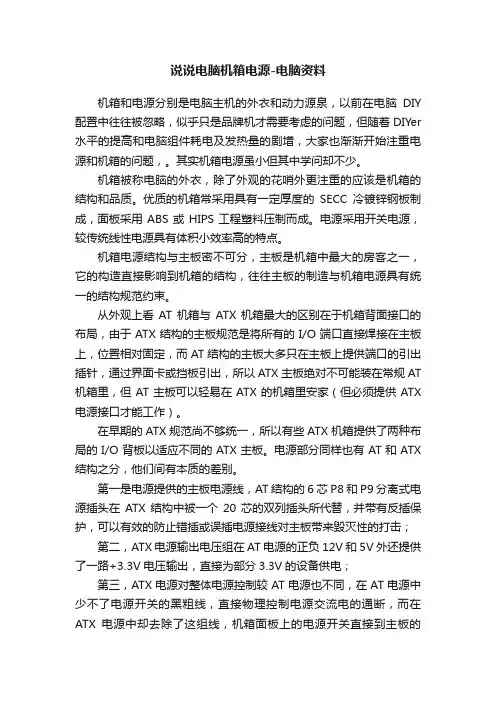

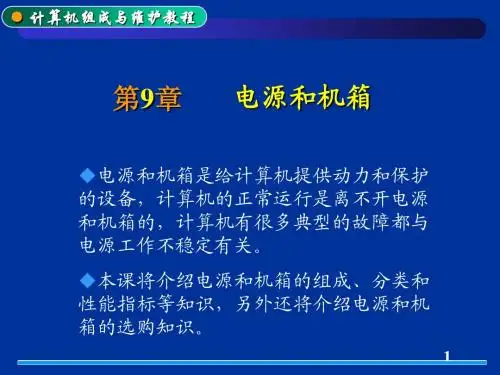

说说电脑机箱电源-电脑资料机箱和电源分别是电脑主机的外衣和动力源泉，以前在电脑DIY 配置中往往被忽略，似乎只是品牌机才需要考虑的问题，但随着DIYer 水平的提高和电脑组件耗电及发热量的剧增，大家也渐渐开始注重电源和机箱的问题，。

其实机箱电源虽小但其中学问却不少。

机箱被称电脑的外衣，除了外观的花哨外更注重的应该是机箱的结构和品质。

优质的机箱常采用具有一定厚度的SECC冷镀锌钢板制成，面板采用ABS或HIPS工程塑料压制而成。

电源采用开关电源，较传统线性电源具有体积小效率高的特点。

机箱电源结构与主板密不可分，主板是机箱中最大的房客之一，它的构造直接影响到机箱的结构，往往主板的制造与机箱电源具有统一的结构规范约束。

从外观上看AT机箱与ATX机箱最大的区别在于机箱背面接口的布局，由于ATX结构的主板规范是将所有的I/O端口直接焊接在主板上，位置相对固定，而AT结构的主板大多只在主板上提供端口的引出插针，通过界面卡或挡板引出，所以ATX主板绝对不可能装在常规AT 机箱里，但AT主板可以轻易在ATX的机箱里安家（但必须提供ATX 电源接口才能工作）。

在早期的ATX规范尚不够统一，所以有些ATX机箱提供了两种布局的I/O背板以适应不同的ATX主板。

电源部分同样也有AT和ATX 结构之分，他们间有本质的差别。

第一是电源提供的主板电源线，AT结构的6芯P8和P9分离式电源插头在ATX结构中被一个20芯的双列插头所代替，并带有反插保护，可以有效的防止错插或误插电源接线对主板带来毁灭性的打击；第二，ATX电源输出电压组在AT电源的正负12V和5V外还提供了一路+3.3V电压输出，直接为部分3.3V的设备供电；第三，ATX电源对整体电源控制较AT电源也不同，在AT电源中少不了电源开关的黑粗线，直接物理控制电源交流电的通断，而在ATX电源中却去除了这组线，机箱面板上的电源开关直接到主板的PowerSwitch引出针上，这样一来粗看是电源开关的优先级降低了，但正是通过此项电源设计改革实现了电脑的软关机。

机箱和电源机箱实际上就是计算机的外壳。

一般分为立式和卧式，立式机箱的通风散热较好，便于放置在较低的位置上或桌子下面。

卧式机箱便于安装，并适于做到小型化或薄型机箱，安装和维修操作比较方便。

机箱一般包括外完、用于固定软硬驱动器的支架、面板上必要的开关、指示灯、显示数码管和安装主板用的紧固件等。

配套的机箱内还有配套的电源。

电源为一封闭的独立部分，输入市电(交流电洲)，经变压、整流、稳压后，转换为?5v，—5v，?DABC电子V和—DV四种直流电，供计算机的其他各部件使用。

常用的电源按功率大小分为妇OW，220w和230w等几个档次。

按电源粕的外形可分为方形和L形。

现在的主板，声卡，驱动器等耗电越来越少，而显示器和打印机等耗电“大户”都自带电源转换，不需主机提供宜流电源，所以，晰以上的电源功率多数够用了。

光驱的有关技术指标：衡量一部光驱优劣与否，很重要的一点是看它的数据传输率(也就是多少倍速，1倍速光驱的传输串为150D／s)，寻道时间和光驱的数据缓冲区大小(从64K到2xK都有)o缓冲区当然是越大越好，数据缓冲区大的光驱在读小型文件和随机文件时就能看出效果了，特别是那些经常装WINDOWS系列的人，买有256Khhe的光驱是非常值得的。

此外，还要看这部光驱的接口，是皿还是泅。

众所周知，s吻接口的光驱比DE接口的光驱好许多。

但是我们一般还是用皿接口的光驱，毕竟昂贵的肥I光驱不是人人都买得起的。

还艾博希电子要注意所买的光驱是HO模式的还是LN血DMd3(下简称m)EAA)，这会在开机自检时显示出来，这一点很重要。

因为现在的光驱，特别是高速光驱，对删的占用率极大，一般4k要占用肋％左右。

CD—肋M对删的占用李太高了，CN在这时根本不能响应其它请求，所以就跟死机了一样。

UDM的目的则是为了提高YO系统的速度和减轻系统运行时对删的占用率(UDMA对磁盘性能提升并不明显)o 另一个重要的指标是光驱的纠错串，这对用户来说其实是最重要的指标。

机箱、电源知识电源篇：如果要想了解一款电源产品，那么你绝对不能忽视这款电源的铭牌。

一般正规的电源产品铭牌上都会清晰的标注出该电源的额定功率、电源版本、电源输出能力表格以及相关认证信息等参数。

如果铭牌都标注的不规范，那么我们就要对这款电源的品质打上问号了。

电源铭牌许多用户在购买电源的时候往往只知道我要买多少W的电源，这个时候就很容易被JS 忽悠，到底你这个多少W指的额定功率还是最大（峰值）功率？其实电源的功率有多种表示方法，一般我们需要关注的就是额定功率和最大（峰值）功率。

额定功率额定功率是电源厂家按照INTEL公司制定的标准标出的功率，并没有一个具体的计算公式。

一般指能够连续输出的有效功率，也就是在正常的工作环境下电源的可以稳定输出的功率。

额定功率是一款电源最重要的参数规格，如果电源的额定功率无法满足你电脑的需求，种种不可预知的问题恐怕就会接踵而来。

最大（峰值）功率最大（峰值）功率是指电源短时间内可以输出的最大功率。

由于电源无法长时间维持在最大（峰值）功率下稳定运行，所以它对于消费者来说并没有太大的意义。

产品型号直接采用峰值功率目前国内市场上很多电源的铭牌标注都非常不规范，如，有的型号为XXX-500，但额定功率却是300W；或者有的干脆直接印上最大功率400W；还有些甚至直接不标明，这就让JS们有了“自由发挥”的空间，经常拿“最大（峰值）功率”当作“额定功率”忽悠消费者。

只标明了最大功率400W另外，这里还需要特别说明一下，熟悉电源的朋友应该知道，在许多台系或者国外品牌电源上我们看不到额定功率字样，这是因为目前国内电源的功率标注方式和它们并不相同，可以简单概括为：额定功率（国内）=最大功率（国外）英文常标示为max（total）power，最大功率（国内）=峰值功率（国外）英文常标示为peak power。

为什么会出现这样的情况呢？主要是一些厂商曲解了最大功率、峰值功率的含义，故意混淆企图制造混乱忽悠消费者。
