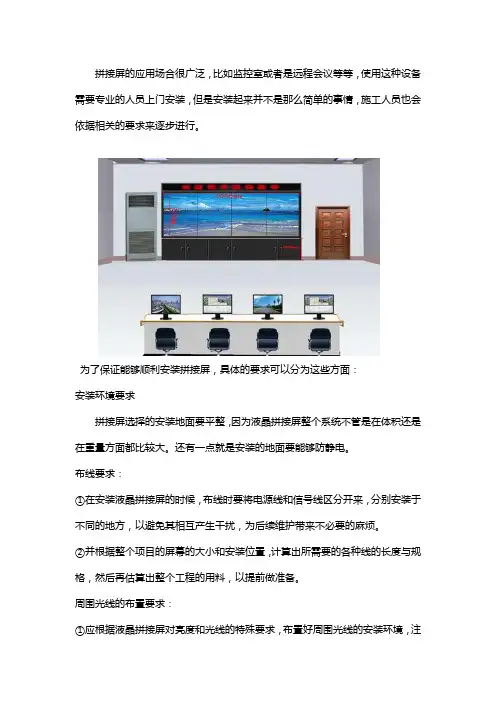

拼接屏的应用场合很广泛,比如监控室或者是远程会议等等,使用这种设备需要专业的人员上门安装,但是安装起来并不是那么简单的事情,施工人员也会依据相关的要求来逐步进行。
为了保证能够顺利安装拼接屏,具体的要求可以分为这些方面:
安装环境要求
拼接屏选择的安装地面要平整,因为液晶拼接屏整个系统不管是在体积还是在重量方面都比较大。
还有一点就是安装的地面要能够防静电。
布线要求:
①在安装液晶拼接屏的时候,布线时要将电源线和信号线区分开来,分别安装于不同的地方,以避免其相互产生干扰,为后续维护带来不必要的麻烦。
②并根据整个项目的屏幕的大小和安装位置,计算出所需要的各种线的长度与规格,然后再估算出整个工程的用料,以提前做准备。
周围光线的布置要求:
①应根据液晶拼接屏对亮度和光线的特殊要求,布置好周围光线的安装环境,注
意不能让屏前的灯光太强或太弱,不然会影响到液晶拼接大屏幕的显示效果。
②要应对好屏幕周围可能射入的光线,提前做好遮挡措施;并在设备运行时,将周围的强灯光关掉,以保证设备呈现最好的显示状态。
安装框架要求:
①为了增强对液晶拼接屏的保护,安装的框架包边必须是可拆卸式的包边,且外框架内沿距拼墙外边至少要预留约25mm的间隙,且如若安装大型拼接项目时更要根据其行/列数的增加适当的加宽间距。
②在后期进入的箱体维护中,维修通道原则上应不小于1.2m的宽度;且其可拆式边条要压住屏幕边缘3-5mm的间隙最好,在箱体和屏幕安装到位之后,再行固定可拆式边条。
关于拼接屏的安装要求简单给您总结了这么多,在施工的时候需要注意这些方面。

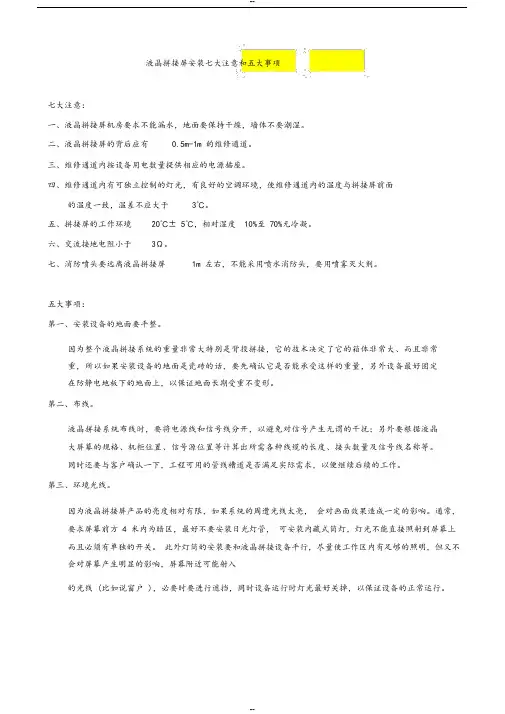

液晶拼接屏安装七大注意和五大事项七大注意:一、液晶拼接屏机房要求不能漏水,地面要保持干燥,墙体不要潮湿。
二、液晶拼接屏的背后应有0.5m-1m 的维修通道。
三、维修通道内按设备用电数量提供相应的电源插座。
四、维修通道内有可独立控制的灯光,有良好的空调环境,使维修通道内的温度与拼接屏前面的温度一致,温差不应大于3℃。
五、拼接屏的工作环境20℃± 5℃,相对湿度 10%至 70%无冷凝。
六、交流接地电阻小于3Ω。
七、消防喷头要远离液晶拼接屏1m 左右,不能采用喷水消防头,要用喷雾灭火剂。
五大事项:第一、安装设备的地面要平整。
因为整个液晶拼接系统的重量非常大特别是背投拼接,它的技术决定了它的箱体非常大、而且非常重,所以如果安装设备的地面是瓷砖的话,要先确认它是否能承受这样的重量,另外设备最好固定在防静电地板下的地面上,以保证地面长期受重不变形。
第二、布线。
液晶拼接系统布线时,要将电源线和信号线分开,以避免对信号产生无谓的干扰;另外要根据液晶大屏幕的规格、机柜位置、信号源位置等计算出所需各种线缆的长度、接头数量及信号线名称等。
同时还要与客户确认一下,工程可用的管线槽道是否满足实际需求,以便继续后续的工作。
第三、环境光线。
因为液晶拼接屏产品的亮度相对有限,如果系统的周遭光线太亮,会对画面效果造成一定的影响。
通常,要求屏幕前方 4 米内为暗区,最好不要安装日光灯管,可安装内藏式筒灯,灯光不能直接照射到屏幕上而且必须有单独的开关。
此外灯筒的安装要和液晶拼接设备平行,尽量使工作区内有足够的照明,但又不会对屏幕产生明显的影响,屏幕附近可能射入的光线 (比如说窗户 ),必要时要进行遮挡,同时设备运行时灯光最好关掉,以保证设备的正常运行。
第四、框架要求。
考虑到液晶拼接屏安装及维护的便利,框架包边必须为可拆卸式包边。
外框架内沿距拼墙外边(上下左右四个边)每边预留约二十五毫米间隙,大型拼墙还应根据列数适当增加余量。
拼接屏安装方案范本大全随着数字化技术的不断进步,拼接屏在商业展示、会议演示、教育教学等领域已经成为常用的大屏幕显示设备。
然而,对于拼接屏的安装和调试,许多人感到困难和不熟悉。
本文将提供一份拼接屏安装方案范本大全,供大家参考和学习。
一、准备工作拼接屏安装需要进行一些基本的准备工作,具体包括:1.测量环境:在安装拼接屏之前,必须对安装环境进行测量,包括空间大小、墙面材质、光照条件等。
这有助于确定最佳的屏幕大小、数量和位置。
2.布线设计:拼接屏的布线设计包括电源和信号线的布置,应该在安装前完成。
这有助于节省时间,并确保安全和可靠的信号传输。
3.熟悉设备:在安装拼接屏前,必须熟悉所用设备的特性和功能,包括信号源、视频处理器、拼接控制器等。
这有助于充分发挥拼接屏的性能优势。
二、安装步骤1.安装支架:拼接屏的支架是支撑整个系统的重要组成部分,必须按照说明书要求进行安装和调整。
在安装支架时,必须注意保持水平和垂直的基准线,并加固螺丝和支撑点以确保安全和稳定。
2.安装屏幕:在安装拼接屏时,必须按照说明书要求进行拼接操作,并调整各个屏幕的位置和角度。
在拼接屏幕时,必须注意屏幕之间的间隔和对齐,以确保拼接效果的完美。
3.连接电源和信号线:在连接电源和信号线时,必须按照布线设计进行连接,并确保连接良好和可靠。
在连接信号线时,必须注意信号传输的距离、干扰和噪声等因素,以确保高质量的信号传输。
4.调试系统:在安装拼接屏后,必须进行系统调试,包括信号源、视频处理器和拼接控制器等设备的调试和参数设置。
在调试时,必须注意信号稳定性、分辨率、色彩和亮度等方面的参数调整,以确保最佳的显示效果。
三、安装注意事项安装拼接屏需要注意一些细节问题,具体包括:1.安全问题:在安装拼接屏时,必须确保安全,包括使用合适的支架和螺丝、加固支撑点、防止滑动和倒塌等。
在工作中必须注意安全意识,警惕电击、摔落和碰撞等危险。
2.环境问题:拼接屏的安装环境必须满足一定的要求,包括墙面材质、光照条件和空调等,以确保最佳的显示效果和系统稳定性。
拼接屏设备安全操作规定
拼接屏是一种集成多个显示单元,大屏幕同时显示多个不同图像的设备,广泛应用于商业场合中。
但是,在使用期间,如果没有正确操作,可能会给设备造成损害,甚至会引发人身伤害事故。
因此,为了确保拼接屏设备的正常运行以及使用人员的人身安全,特制定本安全操作规定,对使用拼接屏设备的人员进行规范。
1. 设备安装前的准备工作
1.1 确认设备安装位置:要考虑设备所在的安装环境及安装位置是否满足设备的要求,包括维护、管理、观察等条件,如设备底部的散热设计、设备上方距离天花板的高度,设备前面观察到设备是否会有反光等。
1.2 确认设备电源:确认设备安装位置是否方便接入电源,并规划电源线路,保证设备正常工作。
1.3 确认网络:如果设备需联网,需要在安装前考虑网络线路及其他与网络相关的问题。
1.4 确认设备数量:确定安装数量,配置和资金预算等。
1.5 确认放映内容:确认需要展示的内容,根据内容要求选择设备及相关软件配置等。

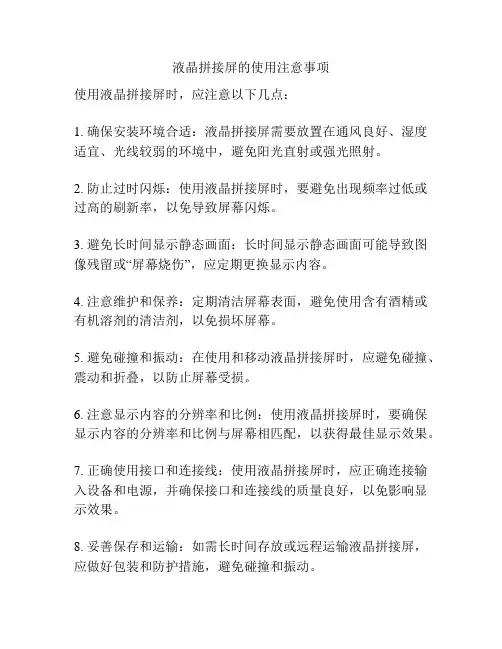

液晶拼接屏的使用注意事项
使用液晶拼接屏时,应注意以下几点:
1. 确保安装环境合适:液晶拼接屏需要放置在通风良好、湿度适宜、光线较弱的环境中,避免阳光直射或强光照射。
2. 防止过时闪烁:使用液晶拼接屏时,要避免出现频率过低或过高的刷新率,以免导致屏幕闪烁。
3. 避免长时间显示静态画面:长时间显示静态画面可能导致图像残留或“屏幕烧伤”,应定期更换显示内容。
4. 注意维护和保养:定期清洁屏幕表面,避免使用含有酒精或有机溶剂的清洁剂,以免损坏屏幕。
5. 避免碰撞和振动:在使用和移动液晶拼接屏时,应避免碰撞、震动和折叠,以防止屏幕受损。
6. 注意显示内容的分辨率和比例:使用液晶拼接屏时,要确保显示内容的分辨率和比例与屏幕相匹配,以获得最佳显示效果。
7. 正确使用接口和连接线:使用液晶拼接屏时,应正确连接输入设备和电源,并确保接口和连接线的质量良好,以免影响显示效果。
8. 妥善保存和运输:如需长时间存放或远程运输液晶拼接屏,应做好包装和防护措施,避免碰撞和振动。

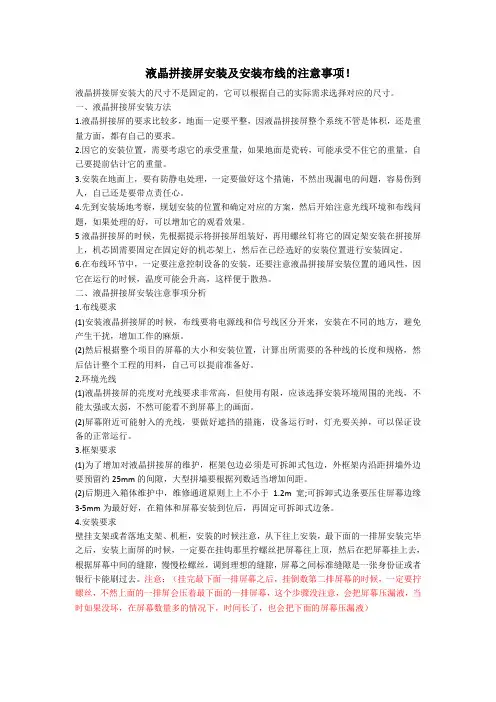

液晶拼接屏安装及安装布线的注意事项!液晶拼接屏安装大的尺寸不是固定的,它可以根据自己的实际需求选择对应的尺寸。
一、液晶拼接屏安装方法1.液晶拼接屏的要求比较多,地面一定要平整,因液晶拼接屏整个系统不管是体积,还是重量方面,都有自己的要求。
2.因它的安装位置,需要考虑它的承受重量,如果地面是瓷砖,可能承受不住它的重量,自己要提前估计它的重量。
3.安装在地面上,要有防静电处理,一定要做好这个措施,不然出现漏电的问题,容易伤到人,自己还是要带点责任心。
4.先到安装场地考察,规划安装的位置和确定对应的方案,然后开始注意光线环境和布线问题,如果处理的好,可以增加它的观看效果。
5液晶拼接屏的时候,先根据提示将拼接屏组装好,再用螺丝钉将它的固定架安装在拼接屏上,机芯固需要固定在固定好的机芯架上,然后在已经选好的安装位置进行安装固定。
6.在布线环节中,一定要注意控制设备的安装,还要注意液晶拼接屏安装位置的通风性,因它在运行的时候,温度可能会升高,这样便于散热。
二、液晶拼接屏安装注意事项分析1.布线要求(1)安装液晶拼接屏的时候,布线要将电源线和信号线区分开来,安装在不同的地方,避免产生干扰,增加工作的麻烦。
(2)然后根据整个项目的屏幕的大小和安装位置,计算出所需要的各种线的长度和规格,然后估计整个工程的用料,自己可以提前准备好。
2.环境光线(1)液晶拼接屏的亮度对光线要求非常高,但使用有限,应该选择安装环境周围的光线,不能太强或太弱,不然可能看不到屏幕上的画面。
(2)屏幕附近可能射入的光线,要做好遮挡的措施,设备运行时,灯光要关掉,可以保证设备的正常运行。
3.框架要求(1)为了增加对液晶拼接屏的维护,框架包边必须是可拆卸式包边,外框架内沿距拼墙外边要预留约25mm的间隙,大型拼墙要根据列数适当增加间距。
(2)后期进入箱体维护中,维修通道原则上上不小于1.2m宽;可拆卸式边条要压住屏幕边缘3-5mm为最好好,在箱体和屏幕安装到位后,再固定可拆卸式边条。
在安装拼接屏之前先把细节方面了解清楚能使安装顺利进行,保证安装效果,还能为后期维护省去很多麻烦。
液晶拼接屏的安装一般有:壁挂式、落地支架式和嵌入式安装这几种,因此做的准备事项也不尽相同。
分享液晶拼接屏三种安装方式的事先准备工作
一、壁挂式安装拼接屏
一定要注意安装拼接屏的墙体不能是泡沫和木板的,因为壁挂和嵌入式安转的液晶拼接墙主要的考虑因素是墙体的承重能力和墙体的厚度。
若墙体支撑不了屏幕的重量,就算暂时能安装好往后时间一长也会崩塌的。
二、落地式安装拼接屏
落地支架相对于其它几种安装方式而言其后期维护比较简单、一般情况下机柜的厚度会在40cm左右。
而且采用机柜式的液晶拼接屏主需要把屏幕挂上去就可以了不需要进行包边处理。
三、嵌入式安装拼接屏
嵌入式安装首先要确定屏幕的尺寸大小(长宽高),好让装修师傅预留出空间,一般要比实际尺寸大5cm左右。
如果空间不够安装的时候又要去打墙拆墙不是一般的麻烦。
我们创新维的拼接屏是支持全国免费上门包损安装的,也出现过安装方式沟通不到位的情况,比如:客户说是可以壁挂安装的,然后壁挂支架发过去,发现并非承重墙,那就得换成落地支架,这个动作就很麻烦,所以在事先做好沟通,那是相当有必要的,以免造成双方之间的不必要损失。

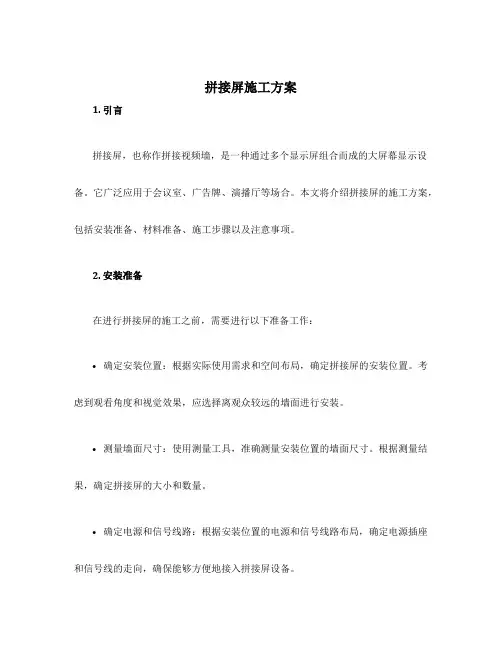

拼接屏施工方案1. 引言拼接屏,也称作拼接视频墙,是一种通过多个显示屏组合而成的大屏幕显示设备。
它广泛应用于会议室、广告牌、演播厅等场合。
本文将介绍拼接屏的施工方案,包括安装准备、材料准备、施工步骤以及注意事项。
2. 安装准备在进行拼接屏的施工之前,需要进行以下准备工作:•确定安装位置:根据实际使用需求和空间布局,确定拼接屏的安装位置。
考虑到观看角度和视觉效果,应选择离观众较远的墙面进行安装。
•测量墙面尺寸:使用测量工具,准确测量安装位置的墙面尺寸。
根据测量结果,确定拼接屏的大小和数量。
•确定电源和信号线路:根据安装位置的电源和信号线路布局,确定电源插座和信号线的走向,确保能够方便地接入拼接屏设备。
3. 材料准备进行拼接屏施工所需的材料如下:•拼接屏设备:根据安装位置和尺寸要求,选购适合的拼接屏设备。
应考虑屏幕的分辨率、亮度、对比度等参数,以及拼接屏的边框宽度和连接方式。
•壁挂支架:根据拼接屏的大小和重量,选购适合的壁挂支架。
支架应具备足够的稳定性和可调节性,以方便进行安装和调整。
•电源线和信号线:根据电源和信号线路的走向,选购合适长度的电源线和信号线。
应选择质量良好的电源线和高质量的信号线,以确保信号传输的稳定性和可靠性。
•安装工具:准备常用的安装工具,如电钻、螺丝刀、尺子等。
4. 施工步骤接下来,将介绍拼接屏的施工步骤,并附上相应的操作说明:步骤一:安装壁挂支架1.根据安装位置的墙面材质,选择合适的安装螺栓和膨胀管。
2.将壁挂支架的安装板与墙面对齐,使用电钻在墙面打孔。
3.将螺栓插入孔中,用扳手将膨胀管转紧,确保壁挂支架稳固地安装在墙面上。
步骤二:安装拼接屏设备1.根据拼接屏设备的安装要求,将设备连接至壁挂支架。
通常情况下,可通过螺丝将拼接屏设备固定在安装板上。
2.根据拼接屏设备的数量和尺寸,按照实际需求进行排列。
可根据需要调整拼接屏之间的间距,以获得最佳的显示效果。
步骤三:连接电源和信号线1.查找安装位置附近的电源插座,并确定电源线的走向。
大屏拼接屏不像普通的显示设备一样,只是简单连接好线就可以了。
对于工程项目产品的安装有很多地方需要我们去注意,如果不注意在项目实施时就会遇到很多麻烦,而对于大屏拼接屏而言更是如此。
安防市场的快速发展,大屏拼接屏的需求也在快速增长,其在行业中的应用也越来越广泛。
拼接屏安装注意事项?下面我们就一起来了解下拼接屏在安装过程中都有哪些需要注意的地方。
拼接屏安装注意事项一:
安装位置:甲方首先要确定无缝液晶拼接屏安装的确切位置。
然后根据现场给甲方拼接屏选择建议。
拼接屏安装注意事项二:
拍摄液晶拼接屏安装场地的现场照片,并标明安装墙体的宽度、高度、地面届时要不要铺设防静电地板,如果铺设地板,要计算静电地板的高度。
拼接屏安装注意事项三:
电源功率:在液晶拼接屏安装的位置,要有电源插座。
以备液晶拼接屏使用,根据液晶拼接屏的不同给于不同的功率,电源线尽量采用粗一些的铜芯线。
拼接屏安装注意事项四:
维护通道:如果采用落地式安装液晶拼接屏的方式,液晶拼接屏与后面墙体之间必须要留有维护通道,这样便于屏幕散热和技术人员的安装、调试及日后屏幕的维护。
维护通道的深度建议600 mm至800mm之间,能容纳工作人员在通道内作业即可。
拼接屏安装注意事项五:
布线情况:希望所有的视频线延伸到液晶拼接屏的后面维护通道内,届时,视频矩阵就是放置在大屏幕的后方。
视频线缆都要与视频矩阵相连。
甲方要确定大屏幕控制电脑的摆放的位置,确定位置和电脑的数量之后每台电脑都要布一条VGA线到大屏幕的后方维护通道内。
控制电脑与大屏幕之间,总共也要布两条网线到维护通道内,用于通讯控制。
拼接屏安装注意事项六:
散热问题:液晶拼接屏每个处理器后面都有独立的散热风扇,同时也希望在液晶拼接屏安装的房间内,至少安装有一台空调,主要是温度太高时,调节温度。
拼接屏安装注意事项七:
安装固定:液晶拼接屏下方的底座是靠两根钢管立于地面,同时安装爆破螺丝与地面固定,在屏幕的后面也会有钢管与墙面用爆破螺丝固定。
固定之后整套屏幕非常结实。
拼接屏安装注意事项八:
简单装饰:因为考虑到整面墙的宽度一般会大于液晶拼接屏的整体宽度,在屏幕安装之后,如果希望整体效果更好的话,那就需要甲方届时进行二次装修。
于此同时必须留出维修门,以供日后维护与维修。
郑州云网智能科技有限公司是一家专业从事视频监控系统、安全防范系统、出入口控制系统、入侵报警系统、计算机网络系统、楼宇智能系统、家居智能系统、弱电智能化系统等多种技术系统的集成设计、工程安装以及技术服务。
公司自成立以来,一直以高质量的施工、周到的技术服务和专业的经营理念,赢得广大客户信任和大力支持。
以上就是为大家整理有关拼接屏安装注意事项的一些相关资料,希望能给大家带来一些帮助和建议。
