《机械制图》网络学院考试试题(A卷)答案

机械制图期末试卷A及答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2××职业技术学院2010—2011学年第二学期《机械制图》期末试卷（A ）一、选择题(每题3分，共15分)1.锯齿形螺纹的特征代号是( ) A. M B. G C. B2.为防止螺母松动，可选用( )防松 A.圆柱销 B.圆锥销 C.开口销3.推力球轴承适用于承受( )A. 径向载荷B.轴向载荷C.同时承受径向和轴向载荷 4.下列零件主视图采用半剖视图的是( ) A.直齿圆柱齿轮 B.斜齿圆柱齿轮 C.圆锥齿轮 5.一般轴类零件的主视图的选择原则是( )A.工作位置原则B.加工位置原则C.形状特征原则 二、填空题(每空2分，共20分)1.螺纹按用途可分为 和2.销通常用于两零件间的 和3.滚动轴承一般由外圈、内圈、 和4.弹簧中参加工作的圈数称为 ，仅起支承作用的称为5.零件图的尺寸标注的合理性是指 和 三、判断题 (对的打√，错的打×。

每题3分 共15分)1.对于非标准螺纹的牙型，可用局部视图、局部放大视图和局部剖视图来表达( )2.两齿轮啮合时，其节园相切，用细实线绘制，啮合区内的齿顶园用粗实线绘制( )3.较简单的轮盘类零件一般采用一个基本视图，不需画出左视图和俯视图( )4.轴肩根部倒圆可避免应力集中( )5.在零件图的尺寸标注中，若设计基准和工艺基准不能统一，则以保证工艺要求为主( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义图1 图22．如图3所示，试标出其尺寸基准图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由实得分34．如图5所示，根据零件图回答问题(a) (b)图4图5(1).根据结构形状，此零件属于零件，所用材料为(2).该零件共用了个基本视图，其他表达方法有45(3).012.0001.016++φ的最大极限尺寸为 ，最小极限尺寸为(4).槽2×0.5槽宽是 mm ，槽深是 mm (5).表面粗糙度数值最大是 um ，最小是 um机械制图期末试卷A 答案一．填空题（每空2分 共20）1.连接螺纹 传动螺纹2.定位 连接3.滚动体 保持架4.有效圈数 支承圈5.保证达到设计要求 符合加工和测量的工艺要求二．选择题(每题3分 共15分)1. C2. C3. B4. B5. B三．判断题(对的打√，错的打×。

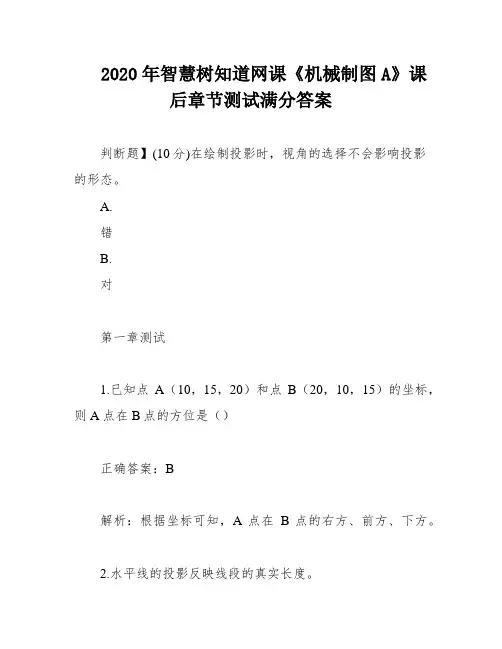

2020年智慧树知道网课《机械制图A》课后章节测试满分答案判断题】(10分)在绘制投影时，视角的选择不会影响投影的形态。

A.错B.对第一章测试1.已知点A（10，15，20）和点B（20，10，15）的坐标，则A点在B点的方位是（）正确答案：B解析：根据坐标可知，A点在B点的右方、前方、下方。

2.水平线的投影反映线段的真实长度。

正确答案：A解析：水平线的投影在水平面上，因此反映线段的真实长度。

3.正平面的侧面投影反映平面的实形。

正确答案：A解析：正平面的侧面投影反映平面的形状和大小，因此反映平面的实形。

4.下列投影法中属于平行投影法的是（）正确答案：C、D解析：中心投影法和斜投影法不属于平行投影法，正投影法和歪投影法属于平行投影法。

5.正投影的基本特性有（）正确答案：A、B、C解析：正投影具有实形性、类似性和相等性，但不具有积聚性。

6.两直线的相对位置有（）正确答案：A、C、D解析：两直线可以平行、相交或交叉，不可能相等。

7.下面几何元素，能用来表示平面的有（）正确答案：B、C、D解析：任一平面图形只能表示该平面内的形状，不足以表示整个平面，而不属于同一直线的三点、两相交直线和平行两直线可以唯一确定一个平面。

8.点的三投影面体系中的位置，可以用坐标来表示。

正确答案：B解析：点的三投影面体系中的位置不能用坐标来表示，只能通过三个投影的位置关系来确定。

9.当一条直线垂直于投影面时，则在该面上反映实长。

正确答案：A解析：当一条直线垂直于投影面时，在该面上反映实长。

10.铅垂面的水平投影积聚为一倾斜直线。

正确答案：B解析：铅垂面的水平投影不会积聚为一倾斜直线，而是在水平面上反映为一点。

第二章测试1.绘制立体的投影时，不可见位置的表面或轮廓线用细虚线表示。

正确答案：B解析：不可见位置的表面或轮廓线应该用细实线表示，而不是细虚线。

2.下面这组表达三棱锥的投影中，正确的侧面投影是（）正确答案：A解析：正确的侧面投影应该是A，因为它符合三棱锥的形状。

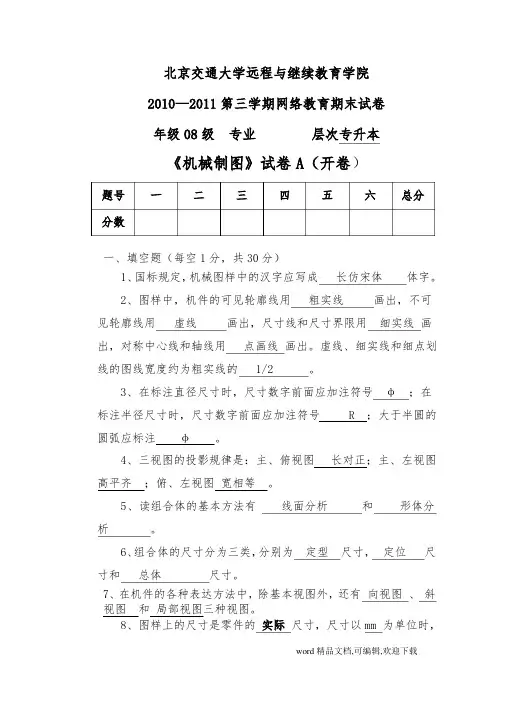

北京交通大学远程与继续教育学院2010—2011第三学期网络教育期末试卷年级08级专业层次专升本《机械制图》试卷A（开卷）一二三四五六总分题号分数一、填空题（每空1分，共30分）1、国标规定，机械图样中的汉字应写成长仿宋体体字。

2、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的 1/2。

3、在标注直径尺寸时，尺寸数字前面应加注符号φ；在标注半径尺寸时，尺寸数字前面应加注符号 R；大于半圆的圆弧应标注φ。

4、三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。

5、读组合体的基本方法有线面分析和形体分析。

6、组合体的尺寸分为三类，分别为定型尺寸，定位尺寸和总体尺寸。

7、在机件的各种表达方法中，除基本视图外，还有向视图、斜视图和局部视图三种视图。

8、图样上的尺寸是零件的实际尺寸，尺寸以mm为单位时，不需标注代号或名称。

9、剖视图的剖切方法可分为全剖视图、半剖视图阶梯剖、旋转剖、局部剖视五种。

10、外螺纹的规定画法是：大径用粗实线表示，小径用细实线表示，终止线用粗实线表示二、选择题：（每题5分，共30分）1．已知立体的主、俯视图，正确的左视图是（ C）。

(a) (b) (c) (d)2．已知物体的主、俯视图，正确的左视图是（ A）。

(a) (b) (c) (d)3、已知圆柱截切后的主、俯视图，正确的左视图是（ D）。

4、已知物体的主、俯视图，错误的左视图是（ A）。

5．选择正确的左视图。

（ C）6．选择正确的左视图。

（ B）(a)(b)(c)(d)三、已知一平面形的两面投影，求作第三面投影。

（10分）四、在指定位置将主视图画成剖视图。

（10分）五、作A—A和B—B移出剖面图。

（键槽深4mm）（10）六、将主视图画成半剖视图。

(10分)。

焊接技术《机械制图》山东大学网络教育考试模拟题及答案机械制图一、单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.已知直齿圆柱齿轮的齿数Z=55，模数M=3，其齿顶圆直径是( B )A.Φ165B.Φ171C.Φ157.5D.Φ137.52.国家标准把公差等级分为( B )A.17级B.18级C.20级D.28级3.下列尺寸正确标注的图形是( C )二、双项选择题在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选、少选或未选均无分。

4.已知主视图和俯视图，其正确的左视图是( BD )5.在下列的五组视图中，其正确的两组视图是( AE )1三、截交线作图题已知侧面投影，完成正面投影和水平投影。

四、相贯线作图题已知正面投影，完成水平投影(保留作图线，并用数字标出特殊点，至少作两个一般点)。

五、已知组合体的主视图和俯视图，完成组合体的左视图。

2六、标注方槽定位尺寸和长圆槽的定位和定形尺寸。

七、已知同轴回转体开槽后的正面投影和侧面投影，画出水平投影八、读装配图(见本试卷)并拆画零件图1 .用适当的表达方法，按1?1拆画出支承螺杆(4号零件)的零件图。

2 .把装配图上与该零件有关的尺寸标注到零件图中。

3 .在零件图中标注指定表面的表面粗糙度代号：Φ16圆柱面的R值为1.6，顶部V形槽的R值为3.2(标aa注单面即可)。

3部件作用说明螺旋调节支座是支撑轴类工件(见图中顶部的双点划线)所用的部件。

在支承座(2)的左面有紧定螺钉(1)旋入，它可以顶住支承螺杆轴段上的键槽中，可起到导向及固定作用。

调节螺母(3)的下表面与支承座(2)的顶面接触，当旋动调节螺母(3)时，由于螺母M18X1.5的作用，使支承螺杆作上下移动，当顶部的V型槽接触到工件后，即可用紧定螺钉(1)固定住螺杆。

41．机械制图国家标准规定汉字应该书写成（ B ）A．草体 B．长仿宋体 C．篆体 D．楷体 2．平面与圆球面相交，其截交线是（ A ）A．圆 B．直线 C．双曲线 D．椭圆 3．两等直径圆柱轴线正交相贯，其相贯线是（ C ）A．空间曲线 B．椭圆 C．直线 D．圆1．已知直线AB与H面的倾角,,45:，其正确的投影图是（ CE ）51完成相贯体的正面投影。

电大专科机械制图机考网考试题库及答案一、选择题（每题2分，共40分）1. 机械制图中，下列哪个选项是正确的比例？A. 1:1B. 1:10C. 10:1D. 100:1答案：A2. 在机械制图中，下列哪个视图表示物体的前面？A. 主视图B. 俯视图C. 左视图D. 右视图答案：A3. 机械制图中，下列哪个尺寸标注方法是不正确的？A. 尺寸线与轮廓线平行B. 尺寸线与轮廓线垂直C. 尺寸线与轮廓线重合D. 尺寸线与轮廓线相切答案：C4. 在机械制图中，下列哪个选项表示圆锥？A. 圆柱B. 圆锥C. 圆球D. 圆环答案：B5. 机械制图中，下列哪个选项表示螺纹？A. M10B. G1/2C. H7D. F8答案：A6. 在机械制图中，下列哪个选项表示粗糙度？A. Ra0.8B. Rz1.6C. Rmax3.2D. Rz0.4答案：A7. 机械制图中，下列哪个选项表示直角坐标？A. 极坐标B. 笛卡尔坐标C. 柱面坐标D. 球面坐标答案：B8. 在机械制图中，下列哪个选项表示斜视图？A. 主视图B. 俯视图C. 左视图D. 斜视图答案：D9. 机械制图中，下列哪个选项表示剖面图？A. 全剖面图B. 半剖面图C. 阶梯剖面图D. 移出剖面图答案：D10. 在机械制图中，下列哪个选项表示尺寸公差？A. IT7B. JS7C. H7D. f8答案：A二、判断题（每题2分，共20分）1. 机械制图中，尺寸标注必须清晰、准确，且不能重复标注。

（）答案：正确2. 在机械制图中，主视图、俯视图和左视图的投影规律是长对正、宽相等、高平齐。

（）答案：正确3. 机械制图中，剖面图是用来表示物体内部结构的。

（）答案：正确4. 在机械制图中，尺寸标注的基准线应与轮廓线平行。

（）答案：错误5. 机械制图中，斜视图是用来表示物体斜面的。

（）答案：正确6. 在机械制图中，尺寸标注应遵循“先大后小、先长后短”的原则。

（）答案：正确7. 机械制图中，粗糙度符号应标注在尺寸线的延长线上。

《最新国家开放大学电大《机械制图》机考形考多项选择题试题及答案》摘要：C. 半拱形带孔立板 D. 凸台 E. 肋板（2）该组合体的组成形式错误说法有（ A C D ），下部中间位置长方体被切除 C. 上部半圆柱体被切除 D. 左右共两个圆柱被切除 E. 肋板被切除（2）该组合体的组成形式错误说法有（ A C D E ），C） A. 两个凸台孔底板 B. 带键槽孔半拱形立柱 C. 圆弧槽立柱 D. 球体 E. 肋板（2）该组合体的组成形式有（ A B ）最新国家开放大学电大《机械制图》机考形考多项选择题试题及答案多项选择题 1．根据图4所示组合体，回答如下问题。

图4 （1）该组合体可分解为（A B C）较简单的几何形体。

A. 底板B. 带孔圆台C. 前面带孔的空心圆柱，且空心圆柱上面不通。

D. 支承板E. 肋板（2）该组合体的组成体间的组成形式有（ A B D ）。

A. 堆砌叠加式B. 相交叠加式C. 有相切叠加D. 截切式E. 有支承板相交（3）该组合体主视图应采用全剖视图的原因为（ A B ） A. 内部结构需要表达 B外部结构简单 C俯视图前后结构对称 D左视图前后结构对称 E主视图上下结构对称（4）全剖视图绘制过程为（ A B C D E ） A. 在主视图位置抄画A向视图中的图线 B. 把虚线画成实线 C. 擦去圆台与圆柱的相贯线 D. 剖面区域画上剖面线，注意与左视图上剖面线方向间距要相同 E. 可见轮廓和断面轮廓均用粗实线画出（5）图5是图4的主视图，采用全剖视图画法，画正确的部分有（ A B D E ）。

A底板 B圆台、圆柱 C圆 D剖面线 E.B-B标注 2. 根据图4所示组合体，回答如下问题。

图4 （1）该组合体可分解为（A B E）较简单的几何形体。

A. 四孔底板B. 竖立圆管C. 前面带孔的空心圆柱，且空心圆柱上面不通。

D. 凸台E. 肋板（2）该组合体的组成体间的组成形式有（ A B ）。

《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为( )比例、 ( )比例、 ( )比例等三种。

其中为看图方便，尽可能采用( )比例。

2. 标注尺寸由( ) 、( )和( )三个要素组成。

3. 在标注尺寸时，应做到( ) 、( ) 、( )和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用( )线画，不可见轮廓线用( )线画，尺寸线和尺寸界线用( )线画，而中心线和对称中心线则用( )线画。

5 、三视图之间的投影对应关系可以归纳为( ) 、( )长对正。

( ) 、( )高平齐。

( ) 、( )宽相等。

二、选择题(10分)1. 一张完整装配图的内容包括： (1)一组图形； (2) ( )； (3)必要的技术要求； (4)零件序号和明细栏； (5)标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看( )A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合( )的规定注法。

A 工厂B 行业C 部颁D 国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数( ) ，零偏差必须标出。

A 不相同B 相同C 相同不相同均可D 依个人习惯5.局部剖视图用( )为剖与未剖部分的分界线。

A 粗实线B 细实线C 细点划线D 波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是( )A、选择其他视图，确定表达方案 B 画出各个视图C 选择图幅，确定作图比例D 安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应( )A 长对正B 高平齐C 宽相等D 高相等8. 三视图的投影规律是( )A 长相等高相等宽相等B 长对正高对正宽对正C 长对正高平齐宽相等D 长相等高平齐宽对正9. 国标规定，外螺纹的大径应画( )A 点划线B 粗实线C 细实线D 虚线10. 国标规定螺纹的牙顶用( )画出A 虚线B 细实线C 点划线D 粗实线三、判断题(10 分) ( ) 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。

A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。

A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。

A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。

A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。

A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。

A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。

最新电大专科《机械制图》机考网考题库及答案C、80mmD、90mm6、已知轴承型号为6305,则轴承内径尺寸为（ B ）A、5mmB、25mmC、305 mmD、6305mm]7、管螺纹代号是（ C ）A、 BB、TrC、 GD、M8、外螺纹大径用（ B ）符号表达。

A、 DB、 dC、D1D、d19、依照投影面展开法则，三个视图互相位置必然是以B ）为主。

A.左视图B.主视图C.俯视图D.任一视图10、国标中规定用（ C ）作为基本投影面。

A.正四周体四周体B. 正五面体五面体C. 正正六面体六个面D. 正三面体三个面11、基本视图重要用于表达零件在基本投影方向上B ）形状。

内部 B.外部 C.先后 D.左右12、投影面垂直线有（ B ）反映实长。

A.一种投影 B．两个投影C.三个投影Ｄ．四个投影1、工程惯用投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了精确地表达机械、仪器、建筑物等物形状、构造和大小，依照投影原理原则或关于规定画出图形，叫做视图。

3、在图纸上必要用粗实线画出图框，标题栏普通应位于图纸右下方位。

4、图样中，机件可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素线性尺寸比，在画图时应尽量采用原值比例，须要时也可采用放大或缩小比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注应是机件实际尺寸。

6、机件真实大小以图样上所标注尺寸数值为根据与比例及视图大小无关。

7、标注尺寸三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中符号：R表达半径，Φ表达直径。

9、标注水平尺寸时，尺寸数字字头方向应向上；标注垂直尺寸时，尺寸数字字头方向应向左。

角度尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必要断开。

10、平面图形中线段有已知线段、中间线段和连接线段三种。

可编辑修改精选全文完整版最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。

B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面图1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。

A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。
