两张图让仪表人明白气动调节阀工作原理及结构气动调节阀以气源为动力、以气动薄膜执行机构为执行器、4-20mA信号为控制信号，并借助电气阀门定位器、空气过滤减压阀等附件去驱动阀门动作，从而达到最管道介质的流量、压力、温度等工艺参数开关量或比例式调节。
气动调节阀由气动薄膜执行机构和阀体两部分组成。
气动薄膜执行机构主要由波纹膜片，平衡弹簧和推杆组成，其结构如图1所示。
执行机构是执行器的推动装置，它接受标准气压信号后，经膜片转换成推力，使推杆产生位移，同时带动阀杆及阀芯动作，使阀芯产生相应位移，通过改变阀门的开度，来达到控制介质工艺参数之目的。

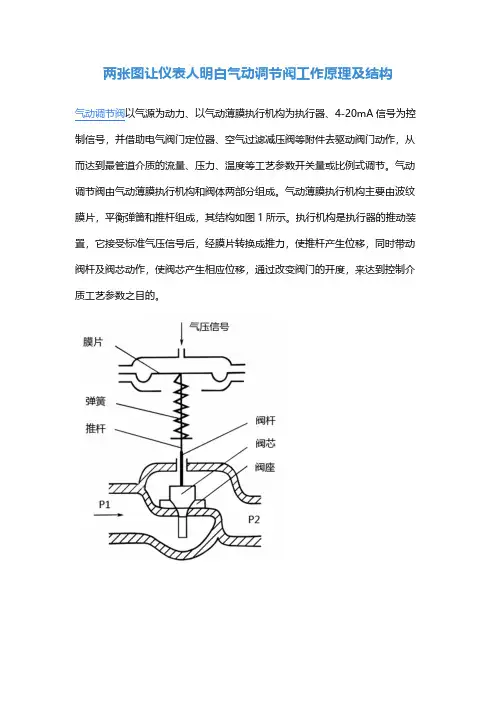

图1 气动调节阀结构示意图气动薄膜执行机构有正、反作用两种，其动作原理是相同的，当信号压力增大时，执行机构的推杆向下动作的叫做正作用式执行机构，信号压力是通入到波纹膜片的上方。
当信号压力增大时，执行机构的推杆向上动作的叫作反作用式执行机构，而信号压力是通入到波纹膜片的下方。
调节阀有气关，气开两种形式，由气动执行机构的正、反作用和调节阀的正、反安装来块定。
气关式调节阀有信号压力时阀关，无信号压力时阀开；气开式调节阀有信号压力时阀开，无信号压力时阀关。
调节阀的阀体都铸有公称压力、口径、介质流向等标志。
若阀体上的字体是正的，阀芯和阀体属于正装，阀杆向下移时阀门关小.若阀体上的字体是倒的，阀芯和阀体属于反装，阀杆向下移时阀门打开。
通过观察阀体上字体的倒正，可判断调节阀属于正装还是反装。
阀体正装，阀上字体也是正的，且配用的执行机构是正作用式，调节阀是气关式，阀上字体是倒的就是气开式。
小口径或角形阀，配用正作用执行机构，调节阀为气关式，配用反作用执行机构，调节阀为气开式。
气动调节阀安装原则①气动调节阀应安装在水平管道上，并上下与管道垂直，一般要在阀下加以支撑，保证稳固可靠。
对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑(小口径调节阀除外)。
安装时，要避免给调节阀带来附加应力。
