特殊方法测量小灯泡的电功率

第1讲特殊方法测量小灯泡的电功率特殊方法是用来测量小灯泡的电功率。

在这个实验中，我们将使用一个称为热电法的技术来测量小灯泡的电功率。

具体实验步骤如下：材料：1.小灯泡2.电流表3.电压表4.导线5.应变计6.热电偶实验步骤：1.连接电路：首先，将电流表和电压表与小灯泡连接起来。

将电流表的正极连接到电源的正极，负极连接到小灯泡的一个端口。

然后，将电压表的正极连接到小灯泡的另一个端口，负极连接到电源的负极。

确保电流表和电压表的正负极正确连接，以避免数据错误。

2.测量电流：打开电流表并记录电流值。

电流表将显示通过小灯泡的电流值。

这个电流值可以用来计算小灯泡的功率。

3.测量电压：打开电压表并记录电压值。

电压表将显示通过小灯泡的电压值。

这个电压值也可以用来计算小灯泡的功率。

4.计算功率：根据欧姆定律，功率可以通过电流和电压的乘积来计算。

使用下面的公式来计算小灯泡的功率：P=I×V其中，P表示功率，I表示电流，V表示电压。

5.使用应变计：将应变计粘贴在小灯泡的表面。

应变计可以测量小灯泡的表面温度。

使用温度传感器来测量小灯泡的表面温度。

6.使用热电偶：将热电偶连接到小灯泡的表面，并将热电偶连接到一个温度计或温度计读数器。

通过热电偶可以测量小灯泡的表面温度。

使用这些温度测量数据，可以更精确地计算小灯泡的功率。

以上就是使用热电法测量小灯泡电功率的实验步骤。

通过这个实验，我们可以获得小灯泡的电功率，这对于了解和控制小灯泡的电能消耗很有帮助。

史上最全特殊法测小灯泡的额定电功率
(全类型汇总)
测量小灯泡的额定电功率
为了测量小灯泡的额定电功率，可以采用以下几种方法：
一、使小灯泡正常发光的方法
为了使小灯泡正常发光，可以通过调节滑动变阻器来使小灯泡两端的电压达到额定电压，或者使通过小灯泡的电流达到额定电流。

二、利用公式P=UI测小灯泡额定电功率的方法
当已知额定电流或额定电压时，可以利用公式P=UI来计算小灯泡的额定电功率。

实验操作步骤包括使用电流表或电压表来测量电流或电压，并使用公式计算电功率。

三、利用公式P=U2/R和公式P=I2R测小灯泡额定电功率的方法
当已知电阻值和额定电流或电压时，可以利用公式
P=U2/R或P=I2R来计算小灯泡的额定电功率。

实验操作步骤包括使用电流表或电压表来测量电流或电压，并使用公式计算电功率。

四、通过求出滑动变阻器使小灯泡正常发光时的电阻来了解电路从而得到小灯泡的额定电功率
当电源电压未知，但定值电阻阻值已知时，可以通过求出滑动变阻器使小灯泡正常发光时的电阻来计算小灯泡的额定电功率。

实验操作步骤包括在并联或串联电路中已知小灯泡的额定电流或电压，并使用滑动变阻器来调节电路中的电阻值，以达到小灯泡正常发光的状态。

然后，可以利用滑动变阻器中未被电路利用到的电阻值来计算小灯泡的额定电功率。

第十八章电功率第3节测量小灯泡的电功率第1课时伏安法测量小灯泡的电功率【教学目标】【教学过程】新课引入小明在实验室发现如图所示小灯泡的铭牌已经模糊不清了，偶尔看清“2.5V”字样，但他很想知道则个小灯泡正常工作时的电功率，怎么办呢？同桌的张斌灵机一动，很快帮小明解决了这个问题，聪明的你知道张斌是想出什么办法得出了小灯泡的电功率吗？这节课我们就来解决这个问题，从而导入新课。

合作探究探究点一测量小灯泡的电功率1．设计实验：从情景导入中让学生讨论、探究如何测量出这个“2.5V”小灯泡的额电功率和在不同电压下的电功率？需要哪些测量工具？电路图如何设计？学生总结：用电压表和电流表测量分别测量出小灯泡两端的电压和通过的电流，然后通过公式P=UI计算出小灯泡的电功率。

电路图为：2．进行实验活动1：让学生根据经验分析，在连接实物图时应该注意哪些问题？并适当的整理。

学生总结：（1）连接实物图时，开关应该断开，滑动变阻器应该滑到最大值。

（2）电流表和电压表的量程选择要正确，两表的连接方式、接线柱接法要正确。

滑动变阻器的选择、接法要正确。

（3）电源电压高于小灯泡额定电压。

活动2：小组之间交流分析需要测量的数据和记录的数据，划片移动的次数。

设计出实验表格，并记录数据。

通过实验数据，让学生分析根据实验数据你能够得出的实验结论有哪些？归纳总结：（1）分析表格中的数据后发现小灯泡两端的实际电压越高，灯泡的电功率越大，灯泡的发光越亮；（2）小灯泡的亮度由实际功率决定，与额电功率无关；（3）小灯泡的实际功率有多个，额电功率只有一个。

4．交流与评估实验完成后，让每一个小组进行评估自己组的实验过程。

老师做最后的归纳总结。

归纳总结：（1）连接电路时，开关应该处于断开状态；（2）连接实物图时，滑动变阻器应该“一上一下”接入电路中，且滑到最大值。

（3）滑动变阻器有两个作用：一个是保护电路，另一个是改变小灯泡的两端的电压；（4）电流表、电压表的“+”“-”接线柱接法是否正确。

测定小灯泡额定功率的三种方法
方法一：伏安法测小灯泡额定功率
如下器材：符合实验要求的稳压电源一个（两端电压不变）、电流表和电压表各一只、开关一个、滑动变阻器一个、额定电压已知的小灯泡一个、导线若干。

如图所示电路
步骤：1：将滑片至于最大阻值处，闭合开关。

2：移动滑片，观察电压表示数，直至等于小灯泡的额定电压，记录此时电流表示数I。

3：依据P=UI算出小灯泡额定功率。

方法二：伏阻法。

如下器材：符合实验要求的稳压电源一个（两端电压不变）、电压表一只、开关两个、滑动变阻器一个、额定电压已知的小灯泡一个、阻值已知的定值电阻一个，导线若干。

电路图：
步骤：第一步：闭合S2，移动滑片P，使电压表的示数为U０。

第二步：断开S2，再闭合S1，保持滑片不动，记下电压表的示数U。

表达式：
方法三：如下器材：符合实验要求的稳压电源一个（两端电压不变）、电流表一只、开关两个、滑动变阻器一个、额定电压已知的小灯泡一个、阻值已知的定值电阻一个，导线若干。

电路图：
步骤：第一步：闭合S1，移动滑片P，使电流表的示数为。

第二步：断开S1，再闭合S2，保持滑片不动，记下电流表的示数I。

表达式：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

测小灯泡电功率5种方法测量小灯泡电功率可以使用以下五种方法：1. 电流和电压法：这是最直接的方法之一。

首先，将一台电压表连接到电灯泡的两个电极上，用来测量电压。

然后，将一个安培表连接在电灯泡的电源电路上，用来测量电流。

通过测得的电压和电流，可以计算出小灯泡的电功率。

功率（P）等于电压（V）乘以电流（I），即P = V * I。

2. 电阻法：这种方法利用了灯泡的电阻特性来测量功率。

首先，用万用表测量灯泡的电阻值。

然后，使用Ohm's Law（欧姆定律）来计算功率。

根据欧姆定律，功率（P）等于电阻（R）乘以电流的平方（I^2），即P = R * I^2。

根据测得的电流值和电阻值，即可计算出灯泡的功率。

3. 热量法：这种方法基于能量守恒定律。

将一杯水放在恒温器中，并记录初始温度。

然后，将小灯泡通过适配器连接到电源电路上，使其发光。

通过一定时间（如10分钟）后，再次测量水的温度。

根据水的温度上升，可以计算出小灯泡的功率。

功率（P）等于热量（Q）除以时间（t），即P = Q / t。

热量可以通过水的质量（m）、比热容（c）和温度变化（ΔT）来计算，即Q = m * c * ΔT。

根据实验中测得的参数，可以计算出灯泡的功率。

4. 能量计法：这种方法使用一个计量器来测量小灯泡消耗的电能。

将电表插入电源插座，然后将灯泡的电源线插入电表中。

打开灯泡，让它发光一段时间（如10分钟），然后读取电表上显示的电能值。

根据电能（E）和时间（t），可以计算出功率。

功率（P）等于电能除以时间，即P = E / t。

5. 功率计法：这种方法使用一个功率计来直接测量小灯泡的功率。

将灯泡的电源线插入功率计中，并确保功率计与电源插座连接。

打开灯泡，让它发光一段时间，并观察功率计上显示的功率值。

功率计会准确测量灯泡的功率。

以上就是测量小灯泡电功率的五种方法。

每种方法都有其独特的优势和适用场景。

选择合适的方法取决于实验条件、设备可用性和实际需求。

特殊法（缺表法）测⼩灯泡的额定电功率测量⼩灯泡的额定电功率⼀、（最基础）使⼩灯泡正常发光的⽅法已知额定电压使⼩灯泡正常发光已知额定电流使⼩灯泡正常发光设计思想，通过滑动变阻器的调节，使⼩灯泡两端达到额定电压，或者使通过⼩灯泡的电流达到额定电流⼆、利⽤公式P=UI测⼩灯泡额定电功率的⽅法1.缺电压表有电流表，并已知额定电流有电流表，并已知额定电压1.⼩华想测某个额定电流为I0的⼩灯泡的额定功率，设计了如图所⽰电路，Rx为电阻箱，并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出P额的表达式。

实验步骤：（1）按照设计的电路图连接电路；（2）闭合开关S和S1，断开S2，移动滑⽚使电流表⽰数为I；（3）_________________________________。

（4）表达式：P额=____________________2.⼩⽟想测量⼩灯泡的额定功率（额定电流为0.2A），她经过认真思考，设计了如图所⽰的电路，并计算出⼩灯泡的额定功率（R的阻值为5Ω，电源电压为4.5V）。

请你帮她补全下⾯的实验内容：①闭合S、S1，断开S2，移动滑⽚P，使电流表的⽰数为_______A。

②闭合S、S2，断开S1，滑动变阻器的滑⽚______（填“左移”“右移”或“不动”），读出电流表的⽰数0.3A。

⼩灯泡的额定功率为P额=________W3．琪琪想测量⼩灯泡的额定功率（额定电流为0.3A），设计的电路图如图所⽰。

请你将下列实验步骤补充完整（电源电压恒定且未知，滑动变阻器的最⼤阻值为30Ω）：①将滑动变阻器的电阻调到最⼤，开关S闭合，S1_____（填“闭合”或“断开”），读出电流表的⽰数为，0.2A，则电源电压为_____V②开关S闭合，S1_____（填“闭合”或“断开”），移动滑⽚P，使电流表的⽰数为_____A，⼩灯泡正常发光。

③开关SS1均闭合，滑⽚P________,读出电流表的⽰数为0.4A.⼩灯泡的额定功率为P额=________W第1页,共7页11.⼩红测量⼩灯泡的额定功率后，在没有电压表、只有电流表的情况下，⼩红增加了⼀只10Ω的定值电阻R并利⽤原有的器材，也测出额定电压为2.5V⼩灯泡的额定功率：①按照如图所⽰的电路图正确连接实物②闭合开关，调节滑动变阻器滑⽚，使电流表的⽰数为______A时，灯泡正常发光。

一．伏安法测量小灯泡的电功率公式P UI计算小灯泡的电功率，在额定电压下测出的电功率就是额定功率。

注意：①某些特殊情况下电压表可能测量滑动变阻器电压（电源电压6V，小灯泡额定电压为3.8V，而电压表大量程损坏，需用小量程电压表测量滑动变阻器电压）②不可求小灯泡在不同电压下的功率的平均值，没有实际意义③滑动变阻器的作用：保护电路；改变小灯泡的电压，使小灯泡正常发光二．伏阻法（只有电压表和定值电阻R）1、已知U额电阻R和小灯泡额定电压U额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：2、已知I额电阻R和小灯泡I额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：三、安阻法：（只有电流表和定值电阻R）1、已知U额电阻R和小灯泡U额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

2、已知I额电阻R和小灯泡I额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

三、等效替代法：一个电阻箱（或滑动变阻器）和一个电压表（或者一个电流表）测量灯泡的额定电功率。

（1）闭合S 1，S 2，断开S 3，移动滑动变阻，使得电压表示数为小灯泡的额定电压U 额，并记录；（2）保持滑动变阻器闭的滑片位置不变，闭合S 1，S 3，断开S 2，调节变阻箱使电压表示数仍然为小灯泡的额定电压；（3）则小灯泡的额定功率为：2U P R额。

1.小米设计了如图所示的电路图，只用电压表就测量出额定电压为U额的小灯泡的额定功率。

已知电源电压恒为U，定值电阻的阻值为R0．请将实验步骤补充完整。

①_____(填三个开关闭合与断开情况)，调节滑动变阻器的滑片，使电压表示数为_____，小灯泡正常发光。

②保持滑动变阻器滑片位置不动，_____ (填三个开关闭合与断开情况)，记录电压表示。

数为U滑③小灯泡额定功率的表达式P额＝_____(用已知量和所测物理量符号表示)。

1题图 2题图2.小明想测量一个额定电压为6V阻值约为8Ω的小灯泡的额定功率，但发现电流表和电压表的大量程均已损坏，于是找来一个阻值为10Ω的定值电阻，设计了如图1所示的实验电路，其中电源电压恒为8V请完成下面的实验步骤：①在图2所示的三个选项中，选出能对应填入虚线框内合理的元件组合_____。

②正确选择元件并连接电路后，闭合开关S调节滑动变阻器的滑片，使电压表的示数为_____V，小灯泡正常发光，此时电流表的示数为0.5A，则小灯泡的额定功率为_____W。

3.同学设计了如图所示的电路，测出了额定电流为I额的小灯泡的额定功率。

电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：①按电路图连接电路。

②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光。

③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额。

④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝___________(用I额、I1、I2、R表示)。

3题图 4题图 5题图4.小军同学想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经坏，于是他又找来了两个开关和一定值电阻，设计了如图丙所示的电路，已知电源电压恒为U，定值电阻的阻值为R0，请你完成下面实验步骤：①_____（填写S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表示数为_____；②____ （填写S、S1、S2的通断情况），保持滑动变阻器的滑片不动，读出电压表示数为U1；③灯泡额定功率的表达式为P额＝_____。

测量小灯泡的额定电功率一、（最基础）使小灯泡正常发光的方法已知额定电压使小灯泡正常发光已知额定电流使小灯泡正常发光设计思想，通过滑动变阻器的调节，使小灯泡两端达到额定电压，或者使通过小灯泡的电流达到额定电流二、利用公式P=UI测小灯泡额定电功率的方法1.缺电压表有电流表，并已知额定电流有电流表，并已知额定电压1.小华想测某个额定电流为I0的小灯泡的额定功率，设计了如图所示电路，Rx为电阻箱，并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出P额的表达式。

实验步骤：（1）按照设计的电路图连接电路；（2）闭合开关S和S1，断开S2，移动滑片使电流表示数为I；（3）_________________________________。

（4）表达式：P额=____________________2.小玉想测量小灯泡的额定功率（额定电流为0.2A），她经过认真思考，设计了如图所示的电路，并计算出小灯泡的额定功率（R的阻值为5Ω，电源电压为4.5V）。

请你帮她补全下面的实验内容：①闭合S、S1，断开S2，移动滑片P，使电流表的示数为_______A。

②闭合S、S2，断开S1，滑动变阻器的滑片______（填“左移”“右移”或“不动”），读出电流表的示数0.3A。

小灯泡的额定功率为P额=________W3．琪琪想测量小灯泡的额定功率（额定电流为0.3A），设计的电路图如图所示。

请你将下列实验步骤补充完整（电源电压恒定且未知，滑动变阻器的最大阻值为30Ω）：①将滑动变阻器的电阻调到最大，开关S闭合，S1_____（填“闭合”或“断开”），读出电流表的示数为，0.2A，则电源电压为_____V②开关S闭合，S1_____（填“闭合”或“断开”），移动滑片P，使电流表的示数为_____A，小灯泡正常发光。

③开关SS1均闭合，滑片P________,读出电流表的示数为0.4A.小灯泡的额定功率为P额=________W第1页,共7页11.小红测量小灯泡的额定功率后，在没有电压表、只有电流表的情况下，小红增加了一只10Ω的定值电阻R并利用原有的器材，也测出额定电压为2.5V小灯泡的额定功率：①按照如图所示的电路图正确连接实物②闭合开关，调节滑动变阻器滑片，使电流表的示数为______A时，灯泡正常发光。

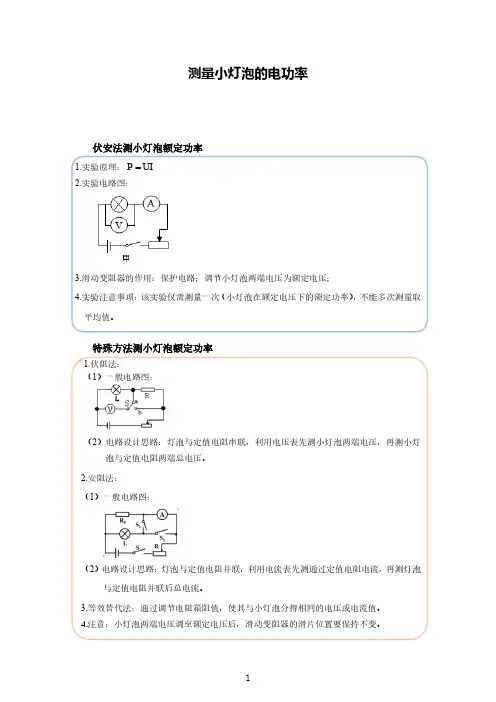

测量小灯泡的电功率伏安法测小灯泡额定功率P UI1.实验原理：2.实验电路图：3.滑动变阻器的作用：保护电路；调节小灯泡两端电压为额定电压；4.实验注意事项：该实验仅需测量一次（小灯泡在额定电压下的额定功率），不能多次测量取平均值。

特殊方法测小灯泡额定功率1.伏阻法：（1）一般电路图：（2）电路设计思路：灯泡与定值电阻串联，利用电压表先测小灯泡两端电压，再测小灯泡与定值电阻两端总电压。

2.安阻法：（1）一般电路图：（2）电路设计思路：灯泡与定值电阻并联，利用电流表先测通过定值电阻电流，再测灯泡与定值电阻并联后总电流。

3.等效替代法：通过调节电阻箱阻值，使其与小灯泡分得相同的电压或电流值。

4.注意：小灯泡两端电压调至额定电压后，滑动变阻器的滑片位置要保持不变。

1. 如图是“测量小灯泡的额定功率”的实验电路图。

在这个实验的具体操作中，手和眼睛最合理的分工应该是()A．手移动变阻器的滑片，眼睛观察变阻器的滑片的位置B．手移动变阻器的滑片，眼睛观察小灯泡是否发光C．手移动变阻器的滑片，眼睛观察电压表的示数D．手移动变阻器的滑片，眼睛观察电流表的示数2. 利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样。

如果闭合开关，实验操作过程中出现了以下几种情况，分析错误的是（）A．无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因可能是小灯泡断路B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱C．当小灯泡的实际电压为2.5V 时，要测量小灯泡的额定功率，需将滑片向左移动D．电压表无示数，小灯泡不亮，可能是小灯泡短路3.为了“测量小灯泡的电功率”，威威和亮亮所在的物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为6V10 ，电源电压不变。

（1）请用笔画线代替导线将图甲的实验电路补充完整（要求：滑动变阻器滑片向左移动时，灯泡变暗）。

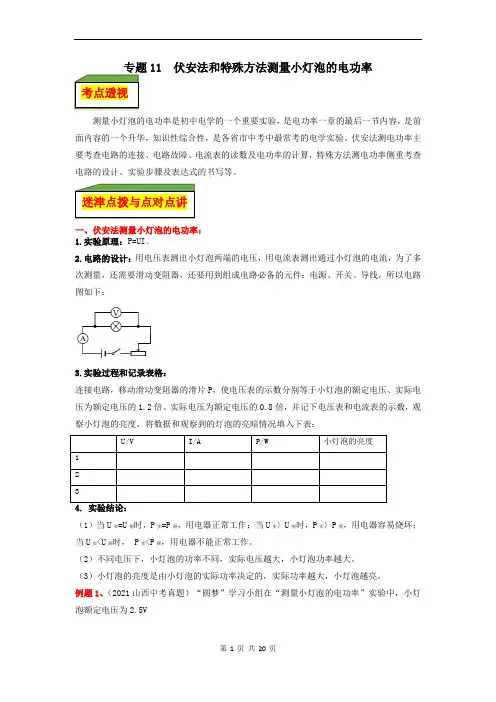

专题11 伏安法和特殊方法测量小灯泡的电功率测量小灯泡的电功率是初中电学的一个重要实验，是电功率一章的最后一节内容，是前面内容的一个升华，知识性综合性，是各省市中考中最常考的电学实验。

伏安法测电功率主要考查电路的连接、电路故障、电流表的读数及电功率的计算，特殊方法测电功率侧重考查电路的设计、实验步骤及表达式的书写等。

一、伏安法测量小灯泡的电功率：1.实验原理：P=UI。

2.电路的设计：用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流，为了多次测量，还需要滑动变阻器，还要用到组成电路必备的元件：电源、开关、导线，所以电路图如下：3.实验过程和记录表格：连接电路，移动滑动变阻器的滑片P，使电压表的示数分别等于小灯泡的额定电压、实际电压为额定电压的1.2倍、实际电压为额定电压的0.8倍，并记下电压表和电流表的示数，观察小灯泡的亮度，将数据和观察到的灯泡的亮暗情况填入下表：U/V I/A P/W 小灯泡的亮度1234. 实验结论：（1）当U实=U额时，P实=P额，用电器正常工作；当U实〉U额时，P实〉P额，用电器容易烧坏；当U实<U额时， P实<P额，用电器不能正常工作。

（2）不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越大。

（3）小灯泡的亮度是由小灯泡的实际功率决定的，实际功率越大，小灯泡越亮。

例题1、（2021山西中考真题）“圆梦”学习小组在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5V考点透视迷津点拨与点对点讲（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉，其他接法合理即可）。

（2）正确连接电路后，闭合开关，发现电流表指针不动。

但用手按住开关，发现电流表指针摆动，出现这种现象的原因是______ 。

（3）排除故障后，闭合开关，移动滑动变阻器滑片，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是______W。

（4）小组的同学在实验中又测出了几组数据，请你帮他们设计一个实验记录表。

测量小灯泡的电功率【实验目的】测量小灯泡的电功率。

【实验器材】小灯泡、滑动变阻器、电压表、电流表、学生电源、导线若干、开关【实验要求】分别测量小灯泡在实际电压等于额定电压、略大于额定电压、小于额定电压时的电功率。

【实验原理】根据公式，测出灯泡和，就可以计算出小灯泡的电功率。

【实验电路图】根据实验的目的和原理设计实验电路图。

【实验器材】小灯泡、电压表、电流表、滑动【实验步骤】1．按电路图连接好电路。

2．合上开关，调节滑动变阻器，使小灯泡两端电压为额定电压，观察小灯泡发光情况，记录电流表、电压表示数。

3．调节滑动变阻器，使小灯泡两端电压为额定电压值的1.2倍，观察灯泡发光情况，记录电流表、电压表示数。

4．调节滑动变阻器，使小灯泡两端电压低于额定电压，观察并做记录。

5.分析实验数据，论证交流得出实验结论。

6．评估交流，断开开关，整理实验器材，写实验报告单。

［实验结论］由公式P=IU计算小灯泡的功率。

（将计算结果填入表中，通过分析和比较得出）实验数据（记录）表格：小灯泡的额定电压是［结论］（1）不同电压下，小灯泡的功率。

实际电压越，小灯泡功率越。

（2）小灯泡的亮度由小灯泡的决定，越大，小灯泡越亮。

【注意事项】1．按电路图连接实物电路时注意：（1）连接过程中开关应始终处于断开状态。

（2）根据小灯泡的额定电压值，估计电路中电流、电压的最大值，选择合适的量程，并注意正负接线柱的连接及滑动变阻器正确接法。

（3）连接好以后，每个同样检查一遍，保证电路连接正确。

2．合上开关前，应检查滑动变阻器滑片是否在最大值的位置上，若不是，要弄清楚什么位置是最大位置并调整。

3．调节滑动变阻器的过程中，要首先明白向什么方向可以使变阻器阻值变大或变小，怎么调能使小灯泡两端电压变大或变小。

4、电压表、电流表使用前要调零，读数时要认清仪表所选量程和对应的分度值，读数时视线要正对刻度盘指针所指位置。

18.3 测量小灯泡的电功率（导学案）【学习目标】1. 会测算小灯泡的实际功率和额定功率，进一步练习使用电流表、电压表、滑动变阻器。

2. 通过实验，体验小灯泡的电功率随它两端电压的变化而变化的规律。

3. 通过实验认识用电器正常工作与不正常工作对用电器的影响，培养科学使用用电器的意识。

【学习重点】1. 用伏安法测量小灯泡实际功率的方法和步骤；2. 区分额定功率与实际功率以及讨论实验中发现的新问题。

【学习难点】学生自己设计实验方案、实验步骤并得出实验结论。

【预习案】阅读教材，完成以下问题：测量小灯泡的电功率一、实验原理：二、实验器材：电源、、、小灯泡、滑动变阻器、开关、导线。

三、实验电路：如图所示。

四、实验步骤：①根据电路图连接电路。

连接电路时开关要，滑动变阻器的滑片要调节到阻值端。

②闭合开关，调节滑动变阻器的滑片，使小灯两端的电压分别、、高于额定电压（不能超过额定电压的1.2倍），记录电压表、电流表的示数，观察小灯泡的情况。

③计算出小灯泡的实际功率，并记录在表格中。

五、实验结论：灯泡的亮度取决于灯泡的，实际功率越大，灯泡越。

小灯泡的实际功率有个，额定功率只有个。

【探究案】探究一、测量小灯泡的电功率【想一想】测量小灯泡的电功率需要测量哪些物理量？用到哪些实验器材？画出实验电路图。

1. 设计实验（1）需要测定的物理量根据公式P=UI，若求小灯泡的电功率，需测定小灯两端的与通过的。

用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流，就可以计算出小灯泡的电功率，这种测量方法也叫做法。

（2）实验电路图在电路中，使小灯泡与滑动变阻器串联，电压表与小灯并联，电流表串联在电路中。

移动滑动变阻器的滑片，可以改变小灯泡两端的电压及通过的电流，使小灯泡在不同下发光。

（3）选择实验器材和仪器根据小灯泡的额定电压选择实验器材的规格。

例如选用的小灯泡标有“2.5V0.3A”，则电源至少需要2节干电池串联（电压为3V），电压表使用量程，电流表使用量程。

特殊方法测电功率专题诠释在进行“测电功率”的实验时，常常用“伏安法”进行测量。

但是实验中如果受到特定条件的限制，如：缺电流表、缺电压表等，此时，就要根据所给的实验器材或实验电路，利用特殊方法测出电功率。

主要有以下几种类型：1．如图ZT7－1甲所示是测量标有“3.8 V”字样的小灯泡额定功率的电路图。

图ZT7－1(1)连接电路时，开关应处于________状态，滑动变阻器的滑片应移到最________端。

(2)当电压表示数为3.8 V时，电流表的示数如图乙所示，是________A，由此可得，小灯泡的额定功率为________W。

1/ 6(3)在实验中，小明把电流表与电压表的位置互换，闭合开关后造成______(选填选项前的字母)。

A．电流表被烧坏B．电压表被烧坏C．小灯泡被烧坏D．小灯泡不亮(4)小强的电流表损坏了，老师告诉他已经没有电流表可换了，而给了他一个已知阻值为R的定值电阻和若干个开关，小强重新设计了如图丙所示的电路，在不改变该电路连接的情况下，也能正确测出小灯泡的额定功率。

正确连接电路后，接下来的实验步骤是：①_________________________________________________________________；②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数U2；③得出小灯泡额定功率的表达式P＝________。

2．小明利用如图ZT7－2甲所示的电路图测量额定电压为2.5 V小灯泡的额定功率。

图ZT7－2(1)闭合开关前，滑动变阻器滑片应调至________(选填“a”或“b”)端。

(2)闭合开关后，发现小灯泡不亮，但是电路各元件完好且连接无误，则小灯泡不发光的原因是__________________________________。

(3)闭合开关后，移动滑片P到某一位置时，电压表示数为2.3 V，若要测量小灯泡的额定功率，应将滑片P向______(选填“a”或“b”)端移动，使小灯泡正常发光，此时电流表的读数(如图乙所示)为______A，小灯泡的额定功率是________W。

专题训练特殊法测量小灯泡的电功率1．小明同学利用如图甲所示的电路“测量小灯泡的电功率”，已知小灯泡的额定电压为2.5V。

（1）如图甲所示，连接的电路有一处错误。

请你在错误的线上画“×”，并用笔画线代替导线画出正确的连线_；（2）电路正确连接后，闭合开关发现小灯泡不亮，但电流表和电压表均有示数，接下来首先进行的操作是________；（3）解决问题后，移动滑动变阻器，使小灯泡发光，此时电压表的示数如图乙所示，若想测量小灯泡的额定功率，则应移动滑动变阻器滑片直至________，此时小灯泡正常发光；（4）小明重新移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随它两端电压变化的图像，如图丙所示，根据图像可得出结论：________；（5）同组的小亮同学在实验过程中发现灯泡及电流表损坏，他更换一个额定电压仍为2.5V 的不同规格灯泡L，并增加一个阻值已知的定值电阻R0继续实验，他设计了如图丁所示电路图，请你帮他将步骤补充完整。

①只闭合S、S2，移动滑片P，使电压表的示数为________V；②只闭合S、S1，保持滑片P不动，读出电压表的示数为U；③小灯泡的额定功率的表达式为P＝________。

2．某实验小组利用如图甲所示装置做“测量小灯泡的电功率”实验，所用小灯泡L的额定电压为2.5V。

（1）小明连接了如图甲所示的电路，帮助小明画出正确的连线；（2）小明将错误的线路改正后，电路连接正确后，闭合开关，发现灯不亮，电压表有示数，但电流表无示数，此时出现的故障可能是______。

排除故障闭合开关后，调节滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡L的额定功率为______W；（3）小明完成上述实验后，还设计如图丙所示的电路图，用来测量另一个额定电压为U额的小灯泡L1的额定功率，图丙中定值电阻为R0。

闭合开关S，调节滑动变阻器滑片，使电流表______（选填“A1”或“A2”）的示数为______时，再读出另一只电流表的示数为I，即可计算小灯泡L1的额定功率为______。

测量小灯泡电功率实验的目的和原理方法Document number：PBGCG-0857-BTDO-0089-PTT1998伏安法测小灯泡的电功率：一、实验原理：P=UI二、实验电路图三、实验步骤检查电路无误后，闭合开关s，移动滑动变阻器的滑片P，观察电压表的示数。

当电压表的示数等于小灯泡的额定电压时，停止滑动，并记下电流表的示数实验结论U实=U额，P实=P额，正常发光；U实>U额，P实>P额，比正常发光更亮；U实<U额，P实<P额，比正常发光更暗。

四、注意事项（1）连接电路时开关断开，滑动变阻器滑到阻值最大处；(2)使小灯泡的电压高于额定电压时，要注意观察电压表示数的变化，以免电压过高，烧坏小灯泡（3）滑动变阻器作用：保护电路控制灯泡两端电压多次测量的目的是为了测量不同电压下小灯泡的实际功率，五、实验中常见故障故障一：电流表、电压表指针偏转的角度小。

[分析原因]①电压表、电流表量程选择过大；②电源电压不高。

故障二：电压表、电流表指针反向偏转。

[分析原因]两表的“+”“-”接线柱接反了，当电流从“一”接线柱流入时，指针反向偏转，故障三：滑动变阻器的滑片滑动时，电表示数及灯泡亮度无变化。

[分析原因]滑动变阻器连接有误，故障四：滑动变阻器的滑片滑动时，电表示数都不变，灯泡极亮且亮度无变化。

[分析原因]滑动变阻器的连接有误，故障五：刚接好最后一根导线，灯泡立即亮了。

[分析原因]连接电路的过程中，开关没有断开。

故障六：闭合开关后，灯不亮，电流表、电压表都没有示数。

[分析原因]电路中存在开路：①接线柱接触不良；②电路中电源、电流表、开关或变阻器可能损坏；③连接导线可能断开。

（除灯泡外电路某处断开）故障七：闭合开关，灯不亮，电流表几乎没有示数，电压表指针明显偏转。

[分析原因]可能是灯泡灯丝断了或灯座与灯泡接触不良。

考题中常出现的故障主要有：①闭合开关，发现电流表、电压表示数较小，灯泡不亮，接下来应该怎么做？这其实不是电路故障。
