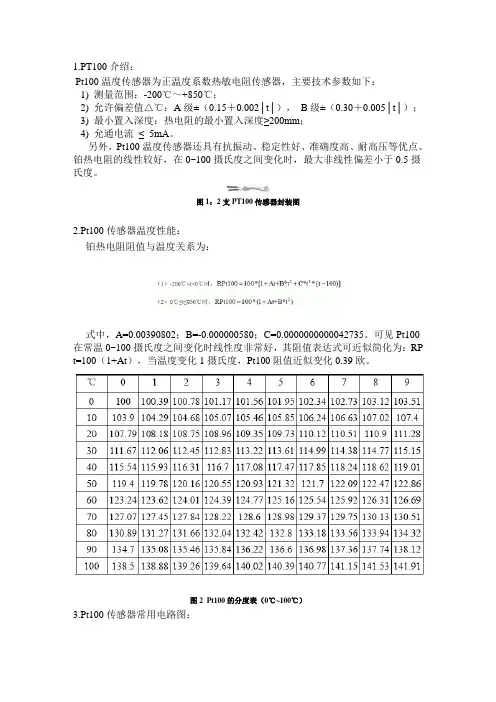

pt100温度传感器资料

1.PT100介绍：Pt100温度传感器为正温度系数热敏电阻传感器，主要技术参数如下：1) 测量范围：-200℃～+850℃；2) 允许偏差值△℃：A级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；3) 最小置入深度：热电阻的最小置入深度≥200mm；4) 允通电流≤ 5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

铂热电阻的线性较好，在0~100摄氏度之间变化时，最大非线性偏差小于0.5摄氏度。

图1：2支PT100传感器封装图2.Pt100传感器温度性能：铂热电阻阻值与温度关系为：式中，A=0.00390802；B=-0.000000580；C=0.0000000000042735。

可见Pt100在常温0~100摄氏度之间变化时线性度非常好，其阻值表达式可近似简化为：RP t=100（1+At），当温度变化1摄氏度，Pt100阻值近似变化0.39欧。

图2 Pt100的分度表（0℃~100℃）3.Pt100传感器常用电路图：图3 Pt100传感器测温电路图应用领域：宽范围、高精度温度测量领域。

如：* 轴瓦，缸体，油管，水管，汽管，纺机，空调，热水器等狭小空间工业设备测温和控制。

* 汽车空调、冰箱、冷柜、饮水机、咖啡机，烘干机以及中低温干燥箱、恒温箱等。

* 供热/制冷管道热量计量，中央空调分户热能计量和工业领域测温和控制技术支持：《基于PT100的数据采集应用方案》点击下载《PT100温度传感器使用说明书》点击下载推出时间：热卖中！价格：1－9支价格：15元/支；10支以上价格：10元/支。

/list.asp?ProdId=0037。

热电阻pt100温度范围
摘要：
一、pt100简介
二、pt100的阻值变化与温度关系
三、pt100的应用领域
四、pt100的优缺点
正文：
【一、pt100简介】
pt100，又称铜铂热电阻，是一种常用的温度传感器。

它的名字中的"100"代表了其在0摄氏度时的阻值为100欧姆，而在100摄氏度时，其阻值约为138.5欧姆。

这种热电阻可以测量0~500摄氏度的温度。

【二、pt100的阻值变化与温度关系】
pt100的阻值会随着温度的变化而改变。

随着温度的升高，电阻的阻值变大，这种特性使得pt100成为一种正温度系数的热敏电阻。

这种线性度非常好的特性，使得pt100在温度测量中具有很高的准确性。

【三、pt100的应用领域】
pt100的应用范围非常广泛，涵盖了医疗、电机、工业、温度计算、卫星、气象、阻值计算等高精温度设备领域。

其稳定的性能和高的准确性，使其在这些领域中发挥着重要的作用。

【四、pt100的优缺点】
优点：pt100的线性度好，精度高，测量范围广泛，稳定性好。

缺点：相比其他温度传感器，pt100的成本较高，且在高温环境下的性能可能会受到影响。

总的来说，pt100作为一种热电阻，以其优秀的性能和广泛的应用领域，成为了温度测量领域的重要工具。

热电阻pt100温度范围一、Pt100热电阻简介Pt100（白金电阻）是一种常用的热电阻传感器，它的电阻值随温度变化而变化。

Pt100具有良好的线性特性、稳定性和可靠性，广泛应用于工业、科研和实验室等领域。

二、Pt100温度范围的定义与应用Pt100温度范围指的是该传感器能够正常工作并提供准确测量结果的温度区间。

通常，Pt100的热电阻范围为-200℃至1000℃。

在这个范围内，Pt100的电阻值变化能够准确地反映温度的变化。

三、Pt100温度传感器的优势与特点1.线性特性：Pt100的热电阻值与温度呈线性关系，便于进行精确的温度测量。

2.稳定性：Pt100具有较高的稳定性，能够在长时间内提供稳定的测量结果。

3.可靠性：Pt100材料具有较高的抗腐蚀性和抗氧化性，适用于各种恶劣环境。

4.广泛的应用范围：Pt100温度传感器适用于各种工业过程、实验室和科研领域。

四、Pt100在不同行业的应用案例1.工业生产：Pt100温度传感器用于监测炉温、模具温度、反应釜温度等，确保生产过程的正常运行。

2.实验室研究：Pt100用于精确测量实验温度，为科研提供可靠数据。

3.医疗设备：Pt100温度传感器应用于生物组织测温、血液温度监测等，保障医疗设备的精确性。

4.环境监测：Pt100用于监测大气温度、水体温度等环境参数，为环境保护提供数据支持。

五、如何选择合适的Pt100温度传感器1.确定测量范围：根据实际应用需求，选择合适的热电阻温度范围。

2.考虑传感器尺寸和形状：根据安装空间和设备结构选择合适的传感器尺寸和形状。

3.了解传感器的工作原理和性能指标：选择具有良好线性特性、稳定性和可靠性的Pt100温度传感器。

4.考虑传感器的防护等级和适用环境：根据实际应用环境，选择具有相应防护等级的传感器。

六、Pt100温度传感器的安装与维护1.安装：在安装过程中，确保传感器与测量系统的连接稳定，避免受到机械应力影响。

2.接线：正确连接传感器的引线，遵循接线规范，确保信号传输稳定。

【相关知识】一、温度传感器PT1001、Pt100的工作原理电机温度传感器使用的是Pt100铂电阻温度传感器。

Pt100温度传感器是根据温度的变化导致电阻的变化，这一原理来测量温度的。

Pt100温度传感器是一个模拟信号，Pt100温度传感器（工作电源是24VDC），产生一个4-20MA的电流，然后再通过一个4-20MA电流电路板把4-20MA的电流变为1-5V电压。

铂热电阻元件作为一种传感器。

其工作原理是在温度作用下。

铂电阻丝的电阻值随着温度的变化而变化。

温度和电阻的关系接近于线性关系，偏差极小，且随着时间的增长，偏差可以忽略，且电气性能稳定。

特点：铂热电阻是一种精确，灵敏，稳定的温度传感器。

还有可靠性好，热响应时间短等优点。

特别是用在电机的轴承测温。

安装特别简单，直接显示出轴承的实际工作温度。

注：pt100是指当环境温度为0o C时阻值为100Ω。

稳定性：在200o C时连续加热300小时后，其在0o C的误差0.008Ω（0.02o C）之内。

自热和测试电流：工作电流应不超过1mA.把WZPM放在冰水混合物中测试时，它的电阻增量；1mA时为0.02Ω（约0.05o C），5mA时为0.86Ω（约2.2o C）。

2、Pt100热电阻两线制、三线制和四线制接线对测温精度的影响（1）Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

（2）Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

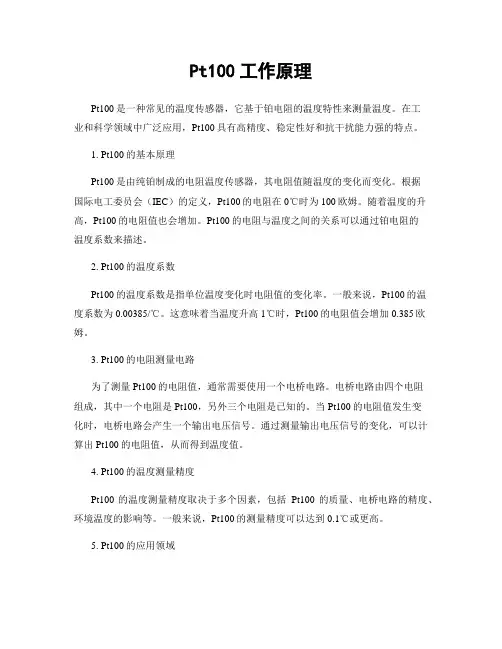

Pt100工作原理Pt100是一种常见的温度传感器，它基于铂电阻的温度特性来测量温度。

在工业和科学领域中广泛应用，Pt100具有高精度、稳定性好和抗干扰能力强的特点。

1. Pt100的基本原理Pt100是由纯铂制成的电阻温度传感器，其电阻值随温度的变化而变化。

根据国际电工委员会（IEC）的定义，Pt100的电阻在0℃时为100欧姆。

随着温度的升高，Pt100的电阻值也会增加。

Pt100的电阻与温度之间的关系可以通过铂电阻的温度系数来描述。

2. Pt100的温度系数Pt100的温度系数是指单位温度变化时电阻值的变化率。

一般来说，Pt100的温度系数为0.00385/℃。

这意味着当温度升高1℃时，Pt100的电阻值会增加0.385欧姆。

3. Pt100的电阻测量电路为了测量Pt100的电阻值，通常需要使用一个电桥电路。

电桥电路由四个电阻组成，其中一个电阻是Pt100，另外三个电阻是已知的。

当Pt100的电阻值发生变化时，电桥电路会产生一个输出电压信号。

通过测量输出电压信号的变化，可以计算出Pt100的电阻值，从而得到温度值。

4. Pt100的温度测量精度Pt100的温度测量精度取决于多个因素，包括Pt100的质量、电桥电路的精度、环境温度的影响等。

一般来说，Pt100的测量精度可以达到0.1℃或更高。

5. Pt100的应用领域Pt100广泛应用于各种需要精确温度测量的领域，包括工业自动化、电力、化工、医疗、食品加工等。

例如，在工业过程控制中，Pt100常用于监测和控制温度，以确保生产过程的稳定性和质量。

总结：Pt100是一种基于铂电阻的温度传感器，通过测量Pt100的电阻值来获得温度信息。

它具有高精度、稳定性好和抗干扰能力强的特点，在各个领域得到广泛应用。

通过合适的电桥电路和精确的测量方法，可以实现对Pt100的准确温度测量。

在实际应用中，需要注意Pt100的温度系数、测量精度以及环境因素对测量结果的影响。

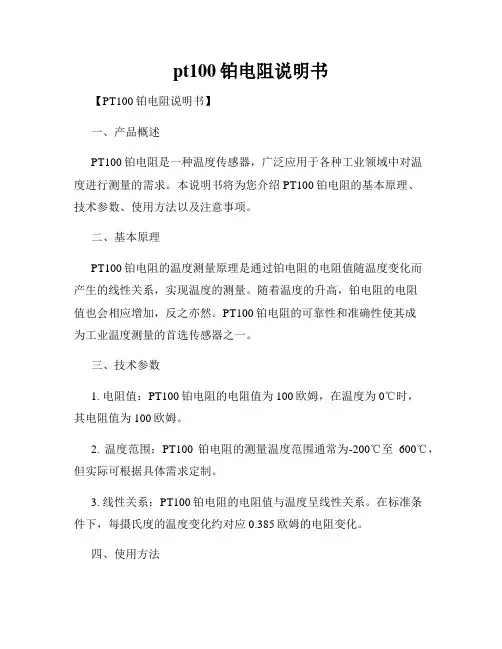

pt100铂电阻说明书【PT100铂电阻说明书】一、产品概述PT100铂电阻是一种温度传感器，广泛应用于各种工业领域中对温度进行测量的需求。

本说明书将为您介绍PT100铂电阻的基本原理、技术参数、使用方法以及注意事项。

二、基本原理PT100铂电阻的温度测量原理是通过铂电阻的电阻值随温度变化而产生的线性关系，实现温度的测量。

随着温度的升高，铂电阻的电阻值也会相应增加，反之亦然。

PT100铂电阻的可靠性和准确性使其成为工业温度测量的首选传感器之一。

三、技术参数1. 电阻值：PT100铂电阻的电阻值为100欧姆，在温度为0℃时，其电阻值为100欧姆。

2. 温度范围：PT100铂电阻的测量温度范围通常为-200℃至600℃，但实际可根据具体需求定制。

3. 线性关系：PT100铂电阻的电阻值与温度呈线性关系。

在标准条件下，每摄氏度的温度变化约对应0.385欧姆的电阻变化。

四、使用方法1. 连接方式：将PT100铂电阻的两端与测量仪器进行连接，确保接触良好并固定牢固。

2. 温度校准：在使用前，建议进行温度校准以确保测量结果的准确性。

使用专用温度校准设备，按照说明进行校准操作。

3. 安装位置：根据具体需求选择合适的安装位置，避免暴露在过高温度或腐蚀性介质中，以免影响传感器的正常使用寿命。

4. 保养维护：定期检查PT100铂电阻的连接状态和电阻值变化，如有异常及时处理或更换。

五、注意事项1. 使用环境：避免将PT100铂电阻使用于超出其额定温度范围的环境中，以免损坏传感器或影响测量准确性。

2. 防护措施：根据实际需求，采取相应的防护措施，如加装防护套管、防水罩等，以延长PT100铂电阻的使用寿命。

3. 注意连接性：在连接过程中，应确保PT100铂电阻与测量仪器的连接稳定可靠，避免接触不良或短路等情况。

4. 避免冲击：PT100铂电阻属于精密仪器，在使用过程中需避免剧烈振动或外部冲击，以免影响其性能。

5. 专业维修：如遇到无法解决的故障或损坏情况，请联系专业技术人员进行维修或更换。

PT100/热电偶温度传感器产品使用说明佛山市普量电子有限公司2020-V1.0●欢迎选购佛山市普量电子有限公司产品。

●佛山市普量电子有限公司保留所有权利。

●产品订购和使用前请详细阅读《PT100/热电偶温度传感器使用说明书》。

●产品使用后，请保留《使用说明》，以便产品维护及售后服务。

一、产品外观及组成1、进口PT100铂电阻/J、K、E型热电偶温度芯体；2、精度等级：B级、A级、1/3B级可选；3、产品响应快速，反应灵敏，精度高；4、结构多样化：螺纹安装式、铠装式、贴片式、插入式、法兰式等；5、电气连接IP65/68，二线/三芯/四芯屏蔽温度补偿线；6、304/316/制定材料外壳，探杆长度/直径/螺纹规格/法兰尺寸可制定；7、温度范围：-198℃～-40℃～0～100℃～500℃～1000℃；二、使用时注意事项安装使用请，核对产品标牌及合格证相关参数与使用工况是否相符合；热电阻/热电偶安装时，其插入深度不小于热电阻保护管外径的8倍～10倍；尽可能使热电阻/热电偶受热部分增长；热电阻/热电偶尽可能垂直安装，以防在高温下弯曲变形。

热电阻/热电偶使用中为了减小误差，应尽量使保护套管表面和被测介质温度接近；产品安装时，受力部位为“过程连接六方扳手位”，扳手规格与六方相对应；严禁被测系统的介质温度、压力量程、激励电压超过变送器的额定使用范围；注意保护传感器/变送器电缆线或补偿导线；尽量避免直接接近引起干扰的用户装置或电器；三、产品质量保证免责范围维修服务1、品质保证服务（1）产品质量实行三包：质保期以交货之日起计算，为期13个月。

在质保期内，如因产品本身质量问题，我公司提供免费维修、更换和退货服务。

1）、产品一般零部件、元器件失效，更换后即能恢复使用要求的，免费按期修复；2）、产品主要零部件、元器件失效，不能按期修复的，更换同规格的合格产品；3）、产品因设计、制造等原因造成主要功能不符合企业标准和合同规定的要求，客户要求退货时，收回故障产品，退回客户货款。

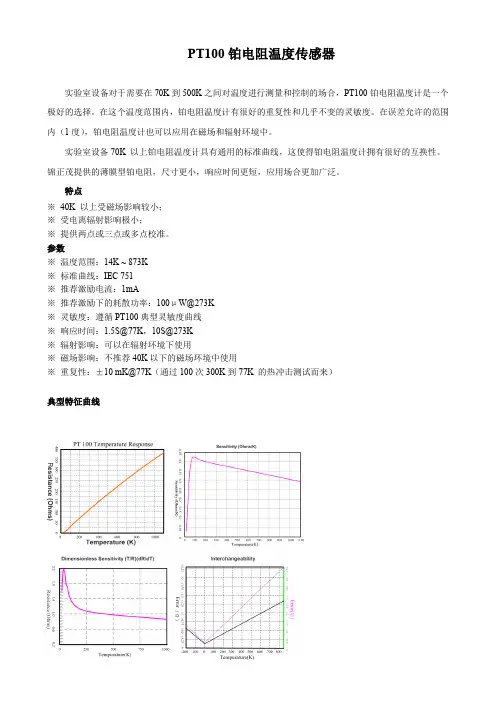

PT100铂电阻温度传感器实验室设备对于需要在70K到500K之间对温度进行测量和控制的场合，PT100铂电阻温度计是一个极好的选择。

在这个温度范围内，铂电阻温度计有很好的重复性和几乎不变的灵敏度。

在误差允许的范围内（1度），铂电阻温度计也可以应用在磁场和辐射环境中。

实验室设备70K 以上铂电阻温度计具有通用的标准曲线，这使得铂电阻温度计拥有很好的互换性。

锦正茂提供的薄膜型铂电阻，尺寸更小，响应时间更短，应用场合更加广泛。

特点※40K 以上受磁场影响较小；※受电离辐射影响极小；※提供两点或三点或多点校准。

参数※温度范围：14K ~ 873K※标准曲线：IEC 751※推荐激励电流：1mA※推荐激励下的耗散功率：100μW@273K※灵敏度：遵循PT100典型灵敏度曲线※响应时间：1.5S@77K，10S@273K※辐射影响：可以在辐射环境下使用※磁场影响：不推荐40K以下的磁场环境中使用※重复性：±10 mK@77K（通过100次300K到77K 的热冲击测试而来）典型特征曲线典型温度和电阻关系：PT100 物理尺寸引线：2根质量：17mg封装形式:薄膜铂封装在陶瓷片内标定精度：温度R（Ω）S（Ω/K）20K 2.29130.08550K9.38650.36077k20.3800.423150K50.7880.409300K110.3540.387600K221.5350.372800K289.7890.36020-77K77-305K305 -400K400-475K475-500K 2P±0.25K±0.9K±1.3K±1.4K 3P±0.1K±1.4K 20L±0.1K±0.1K20H±0.1K±0.1K±0.1K±0.1K±0.1K 70L±0.1K70H±0.1K±0.1K±0.1K±0.1K 2P：77K和273K标定3P：77K、273K和475K标定。

Pt100就是说它的阻值在0度时为100欧姆，PT100温度传感器。

是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A级±（0.15＋0.002│t│），B 级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

PT100温度传感器三根芯线的接法：PT100铂电阻传感器有三条引线,可用A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C在内部是直通的,原则上B与C没什么区别。

仪表上接传感器的固定端子有三个：A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子，B和C线的位置可以互换,但都得接上。

如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，PT100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般PLC为四线，每端出两颗线，两颗接PLC输出恒流源，PLC通过另两颗测量PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

PT100温度传感器产品特征：1、不锈钢套管封装，经久耐用；2、活动螺丝固定，使用方便；3、按照国际IEC751国际标准制造，即插即用；4、多种探头尺寸可选、适应面广；5、高精度、高稳定、高灵敏；6、外形小巧，经济实用。

特性指标：●测温范围:-200-400℃●探头长度:5cm/10cm/15cm/20cm●探头直径:Φ5mm●电阻变化:0.3851Ω/℃●安装方式:活动螺丝固定●螺丝规格:M8*1.0●引线长度:一般2米，可订制长度（专用引线）●引线接法:三线式●接线方式:接线叉●套管材质:不锈钢●传感器件:PT（铂）PT100温度传感器采用三线式接法的原因：PT100温度传感器0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。

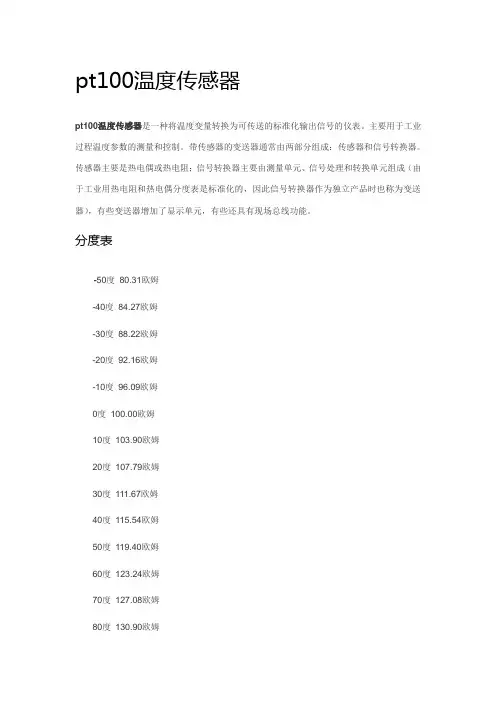

pt100温度传感器
pt100温度传感器是一种将温度变量转换为可传送的标准化输出信号的仪表。

主要用于工业过程温度参数的测量和控制。

带传感器的变送器通常由两部分组成：传感器和信号转换器。

传感器主要是热电偶或热电阻；信号转换器主要由测量单元、信号处理和转换单元组成（由于工业用热电阻和热电偶分度表是标准化的，因此信号转换器作为独立产品时也称为变送器），有些变送器增加了显示单元，有些还具有现场总线功能。

分度表
-50度80.31欧姆
-40度84.27欧姆
-30度88.22欧姆
-20度92.16欧姆
-10度96.09欧姆
0度100.00欧姆
10度103.90欧姆
20度107.79欧姆
30度111.67欧姆
40度115.54欧姆
50度119.40欧姆
60度123.24欧姆
70度127.08欧姆
80度130.90欧姆
90度134.71欧姆
100度138.51欧姆
110度142.29欧姆
120度146.07欧姆
130度149.83欧姆
140度153.58欧姆
150度157.33欧姆
160度161.05欧姆
170度164.77欧姆
180度168.48欧姆
190度172.17欧姆
200度175.86欧姆
应用范围：
医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

pt100 标准PT100是铂热电阻，是一种温度传感器，其阻值会随着温度的变化而改变。

PT100的阻值与温度之间的关系是线性的，因此可以通过测量PT100的电阻值来确定温度。

PT100在0℃时的阻值为100Ω，每上升1℃，阻值会相应增加约0.39Ω。

PT100的标准通常包括以下内容：1．测量范围：PT100的测量范围为-200℃至+850℃。

2．精度：PT100的精度等级一般为A级（-55℃至+125℃范围内，精度为±（0.15+0.002|t|）℃）和B级（-200℃至+850℃范围内，精度为±（0.30+0.005|t|）℃）。

3．重复性：PT100的重复性一般为0.25℃。

4．响应时间：PT100的响应时间一般为≤75s（具体时间与测量条件有关）。

5．输出信号：PT100的输出信号为电阻值，可以根据需要选择不同的输出类型，如四线制、三线制等。

6．材质：PT100通常采用Pt-Ir（铂-铱）合金制作，以提高测温精度和稳定性。

7．防护等级：PT100的防护等级一般为IP68，可以用于水下或恶劣环境。

8．安装方式：PT100通常采用螺纹或法兰安装，也可以根据需要定制其他安装方式。

在使用PT100时，需要注意以下几点：1．PT100只能用于测量温度，不能用于压力、流量等其他物理量的测量。

2．在安装PT100时，需要确保其与被测物体充分接触，以减小测量误差。

3．在使用PT100时，需要使用相应的补偿导线将信号传输到测量仪表或控制系统。

4．在使用PT100时，需要注意其防护等级和安装方式是否符合实际需求，以保证其在恶劣环境下正常工作。

5．在使用PT100时，需要定期对其进行校准和维护，以保证其测量准确性和稳定性。

6．在使用PT100时，需要注意其工作环境温度和湿度是否符合要求，以保证其正常工作。

7．在使用PT100时，需要注意其连接线和接口是否牢固可靠，以避免出现接触不良或松动等问题。

智能回路供电RTD 顶部安装温度变送器U 用户调节——消除传感器误差U 独特按键配置设计，无需连接PC U 高稳定性U 可编程控制熔断U L ED 传感器故障指示器U 瞬间完成重新配置TX12保护头内安装温度变送器可连接任何标准Pt100电阻传感器，并将所测线性温度转换成为一个4 ~ 20mA 的信号。

变送器为两线制装置，可完全由用户进行配置，适用温度范围广，具有简单按键辅助功能。

本款新型TX12变送器设计集成额外的配置菜单，让用户可通过按键进行零点和量程校正，调节变送器输出，是消除传感器误差的理想之选。

变送器先进的电路设计确保安装在保护头内的设备在广范围工作温度下始终保持高稳定性。

变送器的另一特点是LED 编程，可在正常工作时提供传感器故障的直观显示，同时也可用来在配置过程中通过简单菜单引导操作者进行操作。

规格输入传感器类型：Pt100，0°C 时100Ω，两线制或3线制传感器温度范围：-200 ~ 850°C (-328 ~ 1562°F)传感器连接：螺钉接线端 最小量程：25°C (77°F)线性度：BS EN 60751 (IEC 751) 标准／JISC 1604测量精度：0.1°C ±读数的0.05%热漂移：25 ppm ／°C励磁电流：<200 uA导线电阻影响：0.002°C ／Ω最大导线电阻：20 Ω每接线片输出输出类型：两线制，4 ~ 20mA 电流回路输出范围：4 ~ 20 mA输出连接：螺钉旋入式接线端最大输出：21.5 mA （在上限熔断条件下）最小输出：3.8 mA （在下限熔断条件下）精度：输出电流mA ／2000或5 uA （以较大者为准）回路电压影响：0.2 uA ／V 热漂移：1 uA ／°C 最大输出负载：[（电源电压值-10）／20] k Ω （例如：700 Ω @ 24V ）基本规格更新时间：500 mS 响应时间：1秒启动时间：4秒（启动期间输出<4mA ）预热时间：1分钟达到最高精度工作电源：10 ~ 30 Vdc环境工作环境温度范围：-40 ~ 85°C (-40 ~ 185°F)储存环境温度范围： -50 ~ 90°C (-58 ~ 194°F)环境湿度范围：10 ~ 90% RH ，无冷凝物理参数外形尺寸：43（直径）x 21 mm （高） (1.7 x 0.8")重量：31 g (0.068 lb)（封装后）配备操作手册。

PT100温度传感器的技术参数
PT100温度传感器，测温探头采用PT100铂电阻，J、K、E、热电偶，精度高，稳定性好，集传感变送于一体，结构紧凑，安装方便，精度高、功耗低，电流输出型适合长距离传送，抗电磁干扰电路设计，保证传感器在受到各种干扰下能够安全可靠的工作，适于现代电磁污染严重的环境使用，整体密封性能良好，温度量程和外形尺寸可以按户要求订货，灵活方便，产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装位置任意，壳体保护材料多样化，适应多种介质测量。

主要技术指标：
温度测量范围：0～300℃～500℃～1200℃
输出信号：4～20mA、0-10V、0-5V
负载电阻：≤500Ω
供电电源：24V DC
功耗：≤1W
基本误差：0.2％～0.5％FS
安装方式可选
产品应用：广泛应用于热能工程、电力、食品、制药、石油化工等流程工业以及烘炉，塑料化纤，制冷机组等大型机械设备的温度测量。

铂热电阻pt100铂热电阻Pt100简介与应用领域引言：铂热电阻是一种非常重要的温度传感器，具有高精度、稳定性好等优点，在工业控制、实验室测试等领域有着广泛的应用。

本文将详细介绍铂热电阻Pt100的原理、特点以及应用领域。

一、铂热电阻Pt100的原理和结构铂热电阻Pt100是利用铂电阻温度系数的变化来测量温度的。

具体而言，它是由细长的电阻丝（由铂制成）组成的，电阻丝贴附在绝缘材料上，并通过引线与测量电路连接。

当该电阻丝受热时，铂的电阻值会随着温度的变化而发生相应的改变，进而实现对温度的测量。

二、铂热电阻Pt100的优点和特点1. 高精度：铂热电阻Pt100的测量精度高，能够满足对温度变化较为敏感的精密实验和工业控制要求。

2. 稳定性好：铂热电阻Pt100具有较好的稳定性，不易受外界环境的影响，可长时间稳定地工作。

3. 温度范围广：铂热电阻Pt100的温度范围通常在-200℃至+800℃之间，能够应对各种低温和高温环境。

4. 抗腐蚀性强：铂具有良好的耐腐蚀性，使得铂热电阻Pt100能够适应各种恶劣的工况环境。

5. 响应速度快：铂热电阻Pt100对温度变化的响应速度较快，能够实时地感知温度的变化。

三、铂热电阻Pt100的应用领域由于铂热电阻Pt100的优点和特点，在各个领域都有广泛的应用。

以下是几个主要的应用领域：1. 工业控制：铂热电阻Pt100可应用于工业过程控制中，例如温度控制、恒温设备等。

其高精度和稳定性能确保了工业过程的可靠性和稳定性。

2. 实验室测试：在实验室中，对于温度的精确测量是很重要的。

铂热电阻Pt100能够满足科学实验和化学分析等领域对温度测量的高精度要求。

3. 环境监测：铂热电阻Pt100可以用于环境温度的监测，例如天气预报、气象观测、空调系统等。

4. 医疗设备：在医疗设备中，如体温计、手术室恒温设备等，铂热电阻Pt100是一种常见的温度传感器。

其高精度和稳定性确保了医疗设备的准确性和安全性。

欧姆龙pt100选型手册欧姆龙（Omron）是一家全球领先的自动化控制解决方案提供商，其产品广泛应用于工业自动化、医疗设备、家用电器等领域。

其中，欧姆龙PT100温度传感器是一款常用的温度测量设备，本文将为大家介绍欧姆龙PT100选型手册。

一、欧姆龙PT100温度传感器简介欧姆龙PT100温度传感器是一种基于铂电阻原理的温度测量设备，其测量范围通常为-200℃至+600℃。

该传感器具有高精度、稳定性好、抗干扰能力强等特点，广泛应用于工业自动化领域。

二、欧姆龙PT100选型手册内容1. 产品概述：介绍欧姆龙PT100温度传感器的基本参数和特点，包括测量范围、精度、响应时间等。

2. 选型指南：根据不同的应用场景和需求，提供不同型号的PT100传感器的选型建议。

例如，对于高温环境下的应用，建议选择耐高温型PT100传感器；对于需要长期稳定性的应用，建议选择精度高、稳定性好的PT100传感器。

3. 安装指南：介绍PT100传感器的安装方法和注意事项。

包括传感器的安装位置、固定方式、接线方法等。

同时，还提供了一些常见问题的解决方案，帮助用户更好地使用PT100传感器。

4. 技术参数：详细列出了各个型号PT100传感器的技术参数，包括测量范围、精度、响应时间、线性度等。

用户可以根据自己的需求选择合适的型号。

5. 应用案例：提供一些典型的应用案例，展示PT100传感器在不同领域的应用。

例如，工业自动化领域的温度控制、医疗设备领域的体温测量等。

6. 常见问题解答：总结了用户在使用PT100传感器过程中常遇到的问题，并提供了相应的解决方案。

例如，传感器输出信号异常、温度测量不准确等问题的解决方法。

三、欧姆龙PT100选型手册的意义欧姆龙PT100选型手册的发布，对于用户选择合适的PT100传感器具有重要意义。

首先，手册提供了详细的产品参数和技术指标，用户可以根据自己的需求选择合适的型号。

其次，手册提供了安装指南和常见问题解答，帮助用户更好地使用和维护PT100传感器。

热电阻pt100技术参数
热电阻PT100是一种常用的温度传感器，其技术参数如下：
1. 额定阻值：PT100的额定阻值为100欧姆，即在0摄氏
度下，其电阻值为100欧姆。

2. 温度范围：PT100的温度范围通常为-200摄氏度至+600
摄氏度。

不同型号的PT100可能具有不同的温度范围。

3. 精度：PT100的精度通常为±0.1摄氏度或更高。

精度
越高，测量结果越准确。

4. 线性度：PT100的线性度通常为±0.1%或更高。

线性度
表示温度与电阻之间的线性关系，越高表示越接近线性关系。

5. 响应时间：PT100的响应时间通常为几毫秒至几十毫秒。

响应时间表示传感器从温度变化到输出电信号变化所需的
时间。

6. 长度和直径：PT100的长度和直径可以根据具体应用需
求进行选择。

常见的长度为1米、2米或更长，直径通常为1.5mm至5mm。

7. 环境适应性：PT100通常具有良好的环境适应性，可以
在各种恶劣的工作环境下使用，如高温、低温、高湿度等。

8. 输出信号：PT100的输出信号通常为电阻值，可以通过
电桥或转换器将其转换为标准的电压或电流信号。

需要注意的是，不同厂家生产的PT100可能存在一些差异，因此在选择和使用时应注意参考厂家提供的具体技术参数。

第1篇一、概述PT100热电阻是一种广泛应用于工业、科研、医疗等领域的温度传感器。

它具有精度高、稳定性好、线性度好、响应速度快等优点。

本说明书旨在详细介绍PT100热电阻的规格、技术参数、应用范围以及注意事项。

二、产品规格1. 型号：PT1002. 测量范围：-200℃～+850℃3. 分度号：B4. 精度等级：0.05、0.1、0.15、0.2、0.35、0.5、1级5. 接线方式：二线制、三线制、四线制6. 保护管材质：不锈钢、铜、铝等7. 保护管直径：φ8～φ508. 防护等级：IP65、IP67、IP68等9. 输出信号：毫伏级、电压信号、电流信号等10. 环境温度：-40℃～+85℃11. 相对湿度：≤95%12. 长度：可根据客户需求定制三、技术参数1. 热电阻特性PT100热电阻在0℃时的电阻值为100Ω，其电阻值随温度变化的特性如下：温度（℃） | 电阻值（Ω）------------|-------------200 | 8.314-100 | 12.528-50 | 18.9660 | 100.0050 | 138.49100 | 176.8150 | 215.1200 | 253.5250 | 291.9300 | 330.3350 | 368.7400 | 407.2450 | 445.6500 | 484.1550 | 512.5600 | 540.9650 | 569.3700 | 598.7750 | 628.1800 | 657.5850 | 687.02. 线性度PT100热电阻的线性度非常好，满足工业、科研等领域对温度测量的要求。

3. 稳定性PT100热电阻的稳定性较好，长期使用后电阻值变化小于±0.1Ω。

4. 时间常数PT100热电阻的时间常数约为10秒，满足大多数温度测量的要求。

5. 环境影响PT100热电阻在温度、湿度、振动等环境因素的影响下，电阻值变化小于±0.5Ω。

Pt100温度传感器温度传感器从使用的角度大致可分为接触式和非接触式两大类，前者是让温度传感器直接与待测物体接触，而后者是使温度传感器与待测物体离开一定的距离，检测从待测物体放射出的红外线，达到测温的目的。

在接触式和非接触式两大类温度传感器中，相比运用多的是接触式传感器，非接触式传感器一般在比较特殊的场合才使用，目前得到广泛使用的接触式温度传感器主要有热电式传感器，其中将温度变化转换为电阻变化的称为热电阻传感器，将温度变化转换为热电势变化的称为热电偶传感器。

热电阻传感器可分为金属热电阻式和半导体热电阻式两大类，前者简称热电阻，后者简称热敏电阻。

常用的热电阻材料有铂、铜、镍、铁等，它具有高温度系数、高电阻率、化学、物理性能稳定、良好的线性输出特性等，常用的热电阻如PT100、PT1000等。

近年来各半导体厂商陆续开发了数字式的温度传感器，如DALLAS公司DS18B20，MAXIM公司的MAX6576、MAX6577，ADI公司的AD7416等，这些芯片的显著优点是与单片机的接口简单，如DS18B20该温度传感器为单总线技术，MAXIM公司的2种温度传感器一个为频率输出，一个为周期输出，其本质均为数字输出，而ADI公司的AD7416的数字接口则为近年也比较流行的I2C总线，这些本身都带数字接口的温度传感器芯片给用户带来了极大的方便，但这类器件的最大缺点是测温的范围太窄，一般只有-55～+125℃，而且温度的测量精度都不高，好的才±0.5℃,一般有±2℃左右，因此在高精度的场合不太满足用户的需要。

热电偶是目前接触式测温中应用也十分广泛的热电式传感器，它具有结构简单、制造方便、测温范围宽、热惯性小、准确度高、输出信号便于远传等优点。

常用的热电偶材料有铂铑-铂、铱铑-铱、镍铁-镍铜、铜-康铜等，各种不同材料的热电偶使用在不同的测温范围场合。

热电偶的使用误差主要来自于分度误差、延伸导线误差、动态误差以及使用的仪表误差等。
