pt100温度传感器三根芯线的接法

pt100接线图
四线可以当三线用，一边的两根并一起，
三线的可以当四线用，单根的一边接两根，
主要差别是变送部分；
1、Pt100铂电阻的三种接线方式在原理上的不同：
二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒
流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响
连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效
消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了
给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：
三线制PT100接到仪表上时，不需要短接线。

三线制只是在电阻的其中一端接出两条线而已，主要是为了平衡由于导线引起的阻值误差。

热电阻的一端引出一根导线把它接入电桥的一个桥臂中，另外一端引出两根导线，一根连在与热电阻桥臂相邻的桥臂中，另一根与电桥的供电电源相连，与电桥的平衡无关。

温度为零时输出100欧的电阻值
PT100测量温度是用不同的电阻值来表示温度的，当测温点与二次表距离增加时，导线也增加，导线的阻值会被二次表认为是温度值，为了消除导线延长对温度的影响，所以使用三线制。

相当于把桥路中的热敏电阻（铂电阻）二端和供电线一起引到现场，这样就是三线制了。

PT100热电阻温度变送器接线
目前热电阻的引线主要有三种方式
1、二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
2、三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的较常用的[1]。

3、四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。

可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。

热电阻采用三线制接法。

采用三线制是为了消除连接导线电阻引起的测量误差。

这是因为测量热电阻的电路一般是不平衡电桥。

热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。

采用三
线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。

pt100 热电阻接线图pt100 热电阻二线制接法如下图。

变送器通过导线L1、L2 给热电阻施加激励电流I，测得电势V1、V2。

计算得Rt：由于连接导线的电阻RL1、RL2 无法测得而被计入到热电阻的电阻值中，使测量结果产生附加误差。

如在100℃时Pt100 热电阻的热电阻率为0.379Ω/℃，这时若导线的电阻值为2Ω，则会引起的测量误差为5.3 ℃。

pt100 热电阻三线制接法PT100 铂电阻传感器有三条引线，可用A、B、C（或黑、红、黄）来代表三根线，三根线之间有如下规律：A 与B 或C 之间的阻值常温下在110 欧左右，B 与C 之间为0 欧，B 与C 在内部是直通的，原则上B 与C 没什幺区别。

仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子，B 和C 接在仪表上的另外两个固定端子，B 和C 线的位置可以互换，但都得接上，如果中间接有加长线，三条导线的规格和长度要相同。

热电阻的3 线和4 线接法：是采用2 线、3 线、4 线，主要由使用的二次仪表来决定。

一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般PLC 为四线，每端出两颗线，两颗接PLC 输出恒流源，PLC 通过另两颗测量PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

pt100 三线制接线方式原因PT100 热电阻0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。

由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用热电阻三线式接法可消除引线线路电阻带来的测量误差，原理如下：PT100 热电阻引出的三根导线截面积和长度均相同（即r1=r2=r3），测量铂电阻的电路一般是不平衡电桥，铂电阻（Rpt100）作为电桥的一个桥臂电阻，将导线一根（r1）接到电桥的电源端，其余两根（r2、r3）分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都引入了相同阻值的引线电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。

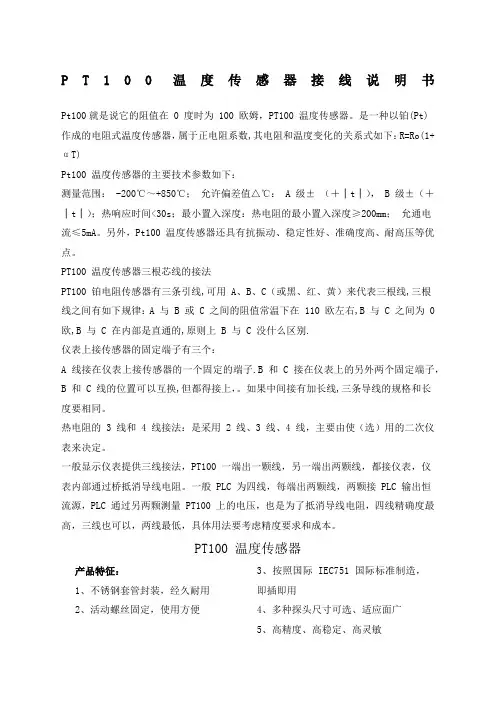

PT100温度传感器接线说明书Pt100就是说它的阻值在 0 度时为 100 欧姆，PT100 温度传感器。

是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100 温度传感器的主要技术参数如下：测量范围： -200℃～+850℃；允许偏差值△℃： A 级±（＋│t│）， B 级±（＋│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

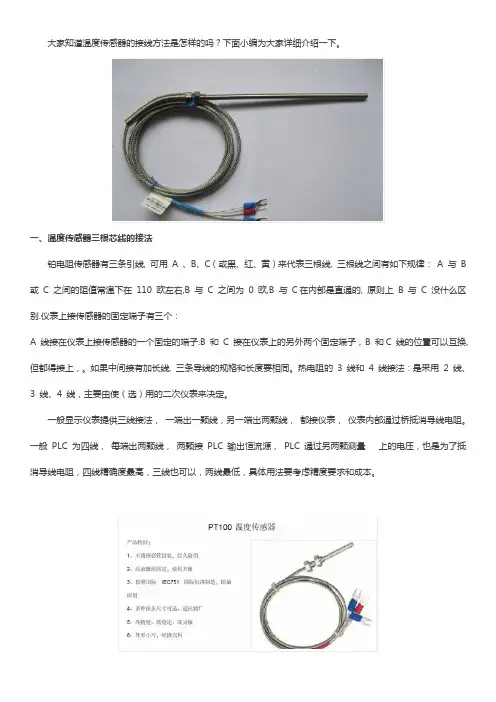

PT100 温度传感器三根芯线的接法PT100 铂电阻传感器有三条引线,可用 A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C 之间的阻值常温下在 110 欧左右,B 与 C之间为 0欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别.仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子.B 和C 接在仪表上的另外两个固定端子，B 和 C 线的位置可以互换,但都得接上，。

如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

PT100 温度传感器产品特征： 3、按照国际 IEC751 国际标准制造，即插即用1 、不锈钢套管封装，经久耐用42、活动螺丝固定，使用方便、多种探头尺寸可选、适应面广、高精度、高稳定、高灵敏5．6、外形小巧，经济实用特性指标：●测温范围:-200-400℃●探头长度:5cm/10cm/15cm/20cm●探头直径:Φ5mm ●电阻变化:Ω/℃●安装方式:活动螺丝固定●螺丝规格:M8* ●引线长度:一般 2 米，可订制长度（专用引线）●引线接法:三线式●接线方式:接线叉●套管材质:不锈钢●传感器件:PT（铂）PT100 温度传感器采用三线式接法的原因：PT100 温度传感器 0℃时电阻值为 100Ω，电阻变化率为Ω/℃。

Pt100,就是说它的阻值在0度时为100欧姆，PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：
测量范围：-200℃～+850℃；允许偏差值△℃：A级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

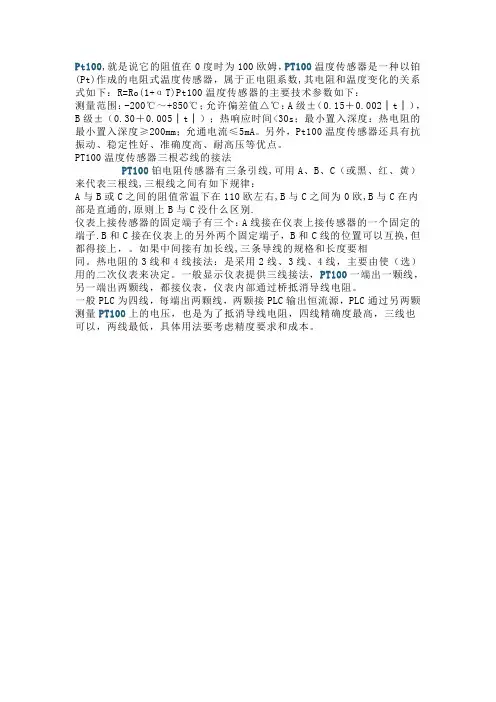

PT100温度传感器三根芯线的接法
PT100铂电阻传感器有三条引线,可用A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：
A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C在内部是直通的,原则上B与C没什么区别.
仪表上接传感器的固定端子有三个：A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子，B和C线的位置可以互换,但都得接上，。

如果中间接有加长线,三条导线的规格和长度要相
同。

热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，PT100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般PLC为四线，每端出两颗线，两颗接PLC输出恒流源，PLC通过另两颗测量PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

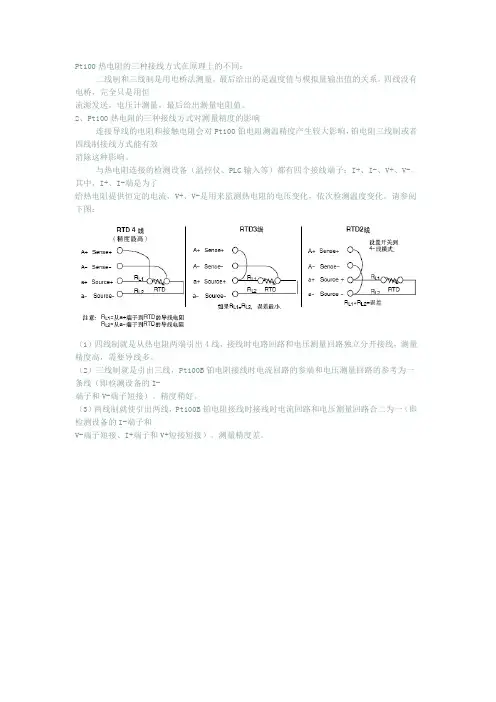

Pt100热电阻的三种接线方式在原理上的不同：
二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒
流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响
连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效
消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了
给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：
（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-
端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和
V-端子短接、I+端子和V+短接短接）。

测量精度差。

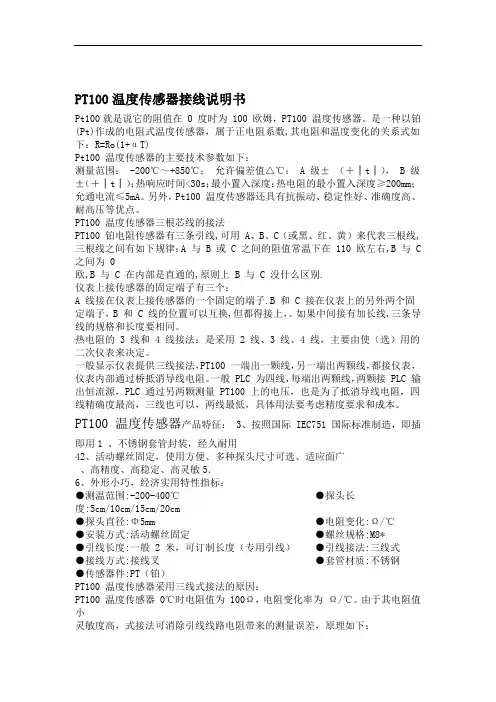

P T100温度传感器接线说明书Pt100就是说它的阻值在 0 度时为 100 欧姆，PT100 温度传感器。

是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100 温度传感器的主要技术参数如下：测量范围： -200℃～+850℃；允许偏差值△℃： A 级±（＋│t│）， B 级±（＋│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

PT100 温度传感器三根芯线的接法PT100 铂电阻传感器有三条引线,可用 A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C 之间的阻值常温下在 110 欧左右,B 与 C 之间为 0 欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别.仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子.B 和C 接在仪表上的另外两个固定端子，B 和C 线的位置可以互换,但都得接上，。

如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

PT100 温度传感器产品特征：1、不锈钢套管封装，经久耐用2、活动螺丝固定，使用方便3、按照国际 IEC751 国际标准制造，即插即用4、多种探头尺寸可选、适应面广5、高精度、高稳定、高灵敏6、外形小巧，经济实用特性指标：●测温范围:-200-400℃●探头长度:5cm/10cm/15cm/20cm●探头直径:Φ5mm ●电阻变化:Ω/℃●安装方式:活动螺丝固定●螺丝规格:M8* ●引线长度:一般 2 米，可订制长度（专用引线）●引线接法:三线式●接线方式:接线叉●套管材质:不锈钢●传感器件:PT（铂）PT100 温度传感器采用三线式接法的原因：PT100 温度传感器 0℃时电阻值为 100Ω，电阻变化率为Ω/℃。

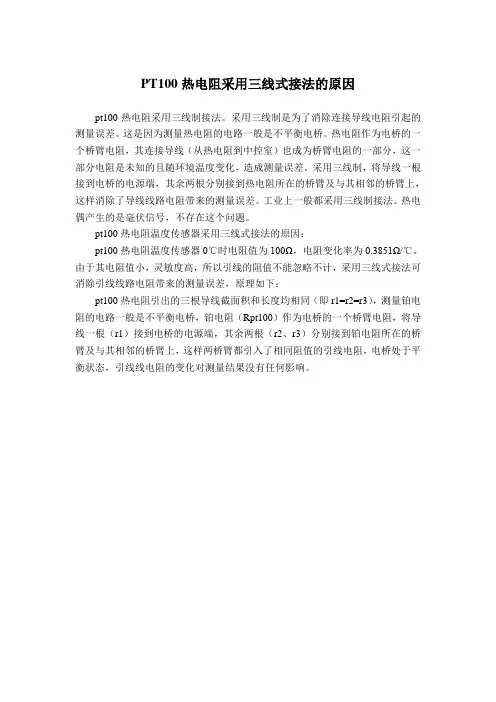

PT100热电阻采用三线式接法的原因
pt100热电阻采用三线制接法。

采用三线制是为了消除连接导线电阻引起的测量误差。

这是因为测量热电阻的电路一般是不平衡电桥。

热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。

采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。

工业上一般都采用三线制接法。

热电偶产生的是毫伏信号，不存在这个问题。

pt100热电阻温度传感器采用三线式接法的原因：
pt100热电阻温度传感器0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。

由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差，原理如下：
pt100热电阻引出的三根导线截面积和长度均相同（即r1=r2=r3），测量铂电阻的电路一般是不平衡电桥，铂电阻（Rpt100）作为电桥的一个桥臂电阻，将导线一根（r1）接到电桥的电源端，其余两根（r2、r3）分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都引入了相同阻值的引线电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。

扩展资料：
应用领域：
温度传感器是最早开发，应用最广的一类传感器。

温度传感器的市场份额大大超过了其他的传感器。

从17世纪初人们开始利用温度进行测量。

在半导体技术的支持下，本世纪相继开发了半导体热电偶传感器、PN结温度传感器和集成温度传感器。

两种不同材质的导体，如在某点互相连接在一起，对这个连接点加热，在它们不加热的部位就会出现电位差。

这个电位差的数值与不加热部位测量点的温度有关，和这两种导体的材质有关。

这种现象可以在很宽的温度范围内出现，如果精确测量这个电位差，再测出不加热部位的环境温度，就可以准确知道加热点的温度。

由于它必须有两种不同材质的导体，所以称之为“热电偶”。

不同材质做出的热电偶使用于不同的温度范围，它们的灵敏度也各不相同。

热电偶传感器有自己的优点和缺陷，它灵敏度比较低，容易受到环境干扰信号的影响，也容易受到前置放大器温度漂移的影响，因此不适合测量微小的温度变化。

由于热电偶温度传感器的灵敏度与材料的粗细无关。

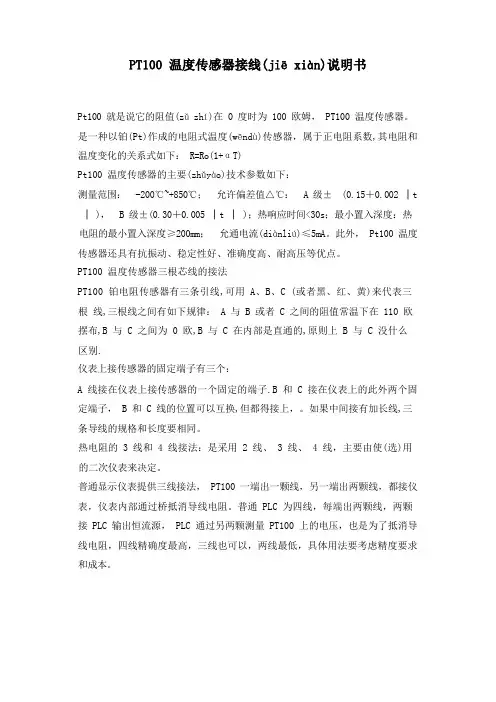

Pt100 就是说它的阻值(zǔ zhí)在 0 度时为 100 欧姆， PT100 温度传感器。

是一种以铂(Pt)作成的电阻式温度(wēndù)传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100 温度传感器的主要(zhǔyào)技术参数如下：测量范围： -200℃~+850℃；允许偏差值△℃： A 级± (0.15＋0.002 │t │ )， B 级±(0.30＋0.005 │t │ )；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流(diànliú)≤5mA。

此外， Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

PT100 温度传感器三根芯线的接法PT100 铂电阻传感器有三条引线,可用 A、B、C (或者黑、红、黄)来代表三根线,三根线之间有如下规律： A 与 B 或者 C 之间的阻值常温下在 110 欧摆布,B 与 C 之间为 0 欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别.仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子.B 和C 接在仪表上的此外两个固定端子， B 和 C 线的位置可以互换,但都得接上，。

如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的 3 线和 4 线接法：是采用 2 线、 3 线、 4 线，主要由使(选)用的二次仪表来决定。

普通显示仪表提供三线接法， PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

普通 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源， PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

PT100 温度传感器6、外形小巧，经济实用久耐用2、活动螺丝(luó sī)固定，使用方便3、按照国际(guójì) I EC751 国际标准创造，即插即用4、多种探头尺寸(chǐ cun)可选、适应面广5、高精度、高稳定、高灵敏●测温范围:-200-400℃●探头长度:5cm/10cm/15cm/20cm●探头直径: Φ5mm●电阻变化:0.3851 Ω/℃●安装方式:活动螺丝固定●螺丝规格:M8*1.0 ●引线长度:普通 2 米，可订制长度(专用引线) ●引线接法:三线式●接线方式:接线叉●套管材质:不锈钢●传感器件:PT (铂)PT100 温度传感器0℃时电阻(diànzǔ)值为100Ω，电阻变化率为0.3851 Ω/℃。

PT100温度传感器三根芯线的接法
PT100铂电阻传感器有三条引线,可用A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C在内部是直通的,原则上B与C没什么区别. 仪表上接传感器的固定端子有三个：A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子，B和C线的位置可以互换,但都得接上。

如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，PT100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般PLC为四线，每端出两颗线，两颗接PLC输出恒流源，PLC通过另两颗测量PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用
法要考虑精度要求和成本
PT100温度传感器采用三线式接法的原因：
PT100温度传感器0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。

由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差，原理如下：
PT100引出的三根导线截面积和长度均相同(即r1=r2=r3)，测量铂电阻的电路一般是不平衡电桥，铂电阻(Rpt100)作为电桥的一个桥臂电阻，将导线一根(r1)接到电桥的电源端，其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都引入了相同阻值的引线电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。

PT100温度传感器的接线方法PT100温度传感器是一种广泛应用于工业领域的传感器，它的原理是利用铂电阻通过温度变化而产生的电阻变化来测量温度。

因此，PT100温度传感器的接线方法非常重要，它直接影响到传感器的测量精度和稳定性。

PT100温度传感器的基本接线方法是将传感器的三根导线分别接到电桥的三个端口上，其中两根导线接到电桥的两个相邻端口，称为“线性导线”，第三根导线则单独接到电桥的另外一个端口上，称为“温度导线”。

具体接线图如下：[图片]其中，R1和R2分别为两个相邻端口所连接的电阻，R3为温度导线所连接的电阻，V为电桥的电压，U为电桥的输出电压。

二、四线制和三线制接线方法的区别根据PT100温度传感器的导线数量不同，接线方法也可以分为四线制和三线制两种。

1.四线制接线方法由于这种接线方法可以排除线性导线的电阻影响，因此测量精度更高，但实际应用中因为需要四根导线，安装和维护成本较高，因此较少应用。

三、温度传感器的热敏电阻特性曲线其中，横坐标表示温度，纵坐标表示电阻值。

由于温度和电阻成反比例关系，因此随着温度的升高，电阻值会不断降低。

在-200℃~850℃范围内，PT100温度传感器的电阻值与温度成非常密切的对应关系，可以通过测量PT100温度传感器的电阻值来推算出温度值。

由于其高测量精度和稳定性，PT100温度传感器广泛应用于以下领域：1.工业生产2.制造业3.食品和饮料生产4.热力学实验室5.医疗器械总之，PT100温度传感器在工业领域有着非常重要的地位，相信在未来的发展中，PT100温度传感器将会进一步提高其测量精度和稳定性，并应用在更多的领域中。

PT100如何测温，信号如何处理，如何接线
PT100是正温度系数的热敏电阻，线性度⽐较好可以⽤来连续测温，下⾯介绍PT100的测温原理和接线⽅式。

1.什么是PT100
PT100是铂电阻，随着温度的升⾼电阻增⼤，并且基本呈线性⽅式，很适合⽤作连续测温，所
以很多⼯业⽤温度传感器都是⽤PT100来实现的。

这⾥的100是指铂电阻的阻值在0℃时为
100Ω。

相应的PTT1000是指，在0℃时电阻值为1000Ω。

2.PT100的测温原理和调理⽅式
在使⽤PT100测温时，通常⽤惠斯通电桥来实现。

即利⽤三个定值电阻和PT100组成惠斯通电桥，当温度发⽣变化时导致PT100阻值发⽣变化，从⽽使电阻两端的压差发⽣变化。

后端处理电路以AD620/AD623查分运放为例，通过调节电阻R51可以设置查分运放的放⼤倍数，信号经过调理后可以进⼊单⽚机进⾏AD采样。

如下的电路，是我应经成熟应⽤的，产品已
经量产多年，⽐较稳定，⼤家可以参考。

3.PT100的接线⽅式
PT100的接线⽅式有四线制、三线制、两线制，在采样精度要求不是⾮常精确的情况下，三线
制⽤的⽐较多。

如下图所⽰，是PT100的三线制和两线制的接线⽅法。

其实从图上可以看出，接线类似，在接线时注意要把电阻接⼊采样端。

PT100温度传感器接线说明书Pt100就是说它的阻值在 0 度时为 100 欧姆，PT100 温度传感器。

是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100 温度传感器的主要技术参数如下：测量范围： -200℃～+850℃；允许偏差值△℃： A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

PT100 温度传感器三根芯线的接法PT100 铂电阻传感器有三条引线,可用 A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C 之间的阻值常温下在 110 欧左右,B 与 C 之间为 0 欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别.仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子.B 和C 接在仪表上的另外两个固定端子，B 和C 线的位置可以互换,但都得接上，。

如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

PT100 温度传感器产品特征：1、不锈钢套管封装，经久耐用2、活动螺丝固定，使用方便3、按照国际 IEC751 国际标准制造，即插即用4、多种探头尺寸可选、适应面广5、高精度、高稳定、高灵敏6、外形小巧，经济实用特性指标：●测温范围:-200-400℃●探头长度:5cm/10cm/15cm/20cm●探头直径:Φ5mm ●电阻变化:0.3851Ω/℃●安装方式:活动螺丝固定●螺丝规格:M8*1.0 ●引线长度:一般 2 米，可订制长度（专用引线）●引线接法:三线式●接线方式:接线叉●套管材质:不锈钢●传感器件:PT（铂）PT100 温度传感器采用三线式接法的原因：PT100 温度传感器 0℃时电阻值为 100Ω，电阻变化率为 0.3851Ω/℃。

PT100三线制测量电路引言PT100 是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等。

由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要进行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大。

本模块采用了软件查表插值的方法进行校正,最后转换成III型信号。

III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4－20mA 电流的变化。

此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接。

系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器。

数据处理部分,将PT100分度表中的每隔10℃的电阻值写入到闪存中,这样,将得到电压值回算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%。

D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证。

最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能。

图1 采样电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V, 这样可以完整使用单片机的A/D转换器的转换精度。

图2 主机电路主机电路如图2。

CPU采用Atmega16 ,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件。

pt100热电阻使用方法简介：热电阻是利用物质在温度变化时，其电阻随着发生变化，当阻值发生变化时，工作仪表显示出阻值所对应的温度值。

Pt100热电阻，是一种以铂(Pt)做成的电阻式温度传感器。

本文介绍了Pt100热电阻的安装，接线，及常见故障处理。

1、热电阻的安装方式管道上热电阻的安装有4种形式：垂直管道安装形式、倾斜管道安装形式、弯曲管道安装形式、法兰安装形式。

2、热电阻的接线热电阻有三条引线,颜色为红、绿、绿。

红线与任一绿线之间的阻值常温下在 110 欧左右,两根绿线之间的阻值为0欧,两根绿线在内部是直通的,原则上没什么区别。

红线接在温度变送器3端子，绿线分别接在4,5端子。

两根白线的位置可以互换,但为保证精度，都要接上。

5、6端子分别接24V直流的24V-与24V+，并传送4-20mA 电流给显示仪表。

3、常见故障1,数显仪表显示值比实际值偏低或示值不稳定。

检查热电阻接线端子处是否有金属屑、灰尘、水或热电阻短路。

2，数显仪表显示值无限大。

检查热电阻是否断路3，数显仪表显示下限值。

检查热电阻是否短路或接线是否正确。

4、热电阻故障应急处置两根绿线断路，则更换新的热电阻。

为了缩短故障处理时间，若红线与其中一根绿线有正常的电阻信号，可临时在温变器处连接两根封线，连接2根本该导通的端子上，临时以两线制代替三线制接法，待不影响生产的间歇时间再更换热电阻。

附：热电阻根据阻值粗算温度方法：PT100热电阻，即阻值100欧姆时，对应温度为0℃。

温度每上升10℃，阻值增加4欧姆。

这个很实用，建议掌握该粗算法。

Pt100,就是说它的阻值在0度时为100欧姆，PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A级±（0.15＋0.002│t│）， B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200m m；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

PT100温度传感器三根芯线的接法PT100铂电阻传感器有三条引线,可用A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C在内部是直通的,原则上B与C没什么区别.仪表上接传感器的固定端子有三个：A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子，B和C线的位置可以互换,但都得接上，。

如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，PT100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般PLC为四线，每端出两颗线，两颗接PLC输出恒流源，PLC通过另两颗测量PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本PT100温度传感器产品特征1、不锈钢套管封装，经久耐用2、活动螺丝固定，使用方便3、按照国际IEC751国际标准制造，即插即用4、多种探头尺寸可选、适应面广5、高精度、高稳定、高灵敏6、外形小巧，经济实用产品货期：现货供应，特大批量请提前通知。

特性指标●测温范围: -200-400℃●探头长度:5cm/10cm/15cm/20cm●探头直径: Φ5mm●电阻变化:0.3851Ω/℃●安装方式: 活动螺丝固定●螺丝规格:M8*1.0●引线长度: 一般2米，可订制长度（专用引线）●引线接法:三线式●接线方式: 接线叉●套管材质:不锈钢●传感器件:PT（铂）PT100温度传感器采用三线式接法的原因：PT100温度传感器0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。

pt100接线原理
PT100接线原理是一种常用的温度传感器电路连接方式。

PT100是一种铂电阻温度传感器，它的电阻值随着温度的变化
而变化。

接线原理如下：
1. PT100传感器具有三个引脚，分别是正极(+)、负极(-)和中
间引脚。

2. 正极(+)和负极(-)分别连接到电源的正极和负极，以提供传
感器所需的电流。

3. 中间引脚是PT100的测量引脚，用于测量传感器的电阻值。

它需要连接到测量电路中。

4. 测量电路通常由一个电压源、一个看似无法测量的参考电阻和一个电流测量仪构成。

5. 将测量电路的正极连接到电源的正极，负极连接到电源的负极。

6. 将PT100的中间引脚连接到参考电阻的其中一端，该参考
电阻的阻值与PT100的阻值在参考温度下相等。

7. 将测量电路的接入点与电压源的接地点连接。

8. 使用电流测量仪测量测量电路中的电流值。

根据测量电路中的电流值，以及参考电阻的阻值和PT100的阻值对比，可以计算出PT100所处温度的近似值。

这种接线原理可以实现对PT100温度传感器的准确测量。

pt100热电阻与显示仪表之间怎么接线？
一般来说，热电阻的三根线接1号、2号、3号端子。

如果显示仪表有接线图，接线方法见插图。

如果没有接线图或者把接线图弄丢了，按下列方法接线：
热电阻的三根导线，如果有两根颜色相同，接线时把两根颜色相同的导线接2号和3号端子，另一根接1号端子，接通电源后如果显示不正常（显示最大或最小），把1号端子上的导线与3号端子上的导线调换一下即可。

如果三根导线颜色各不相同，就必然会有一根是红色的，接线时把红色的导线接1号端子，其余两根导线接2号和3号端子，接通电源后如果显示不正常（显示最大或最小），把1号端子上的导线与3号端子上的导线调换一下即可。

Cu50同热电阻接线方法同上。
