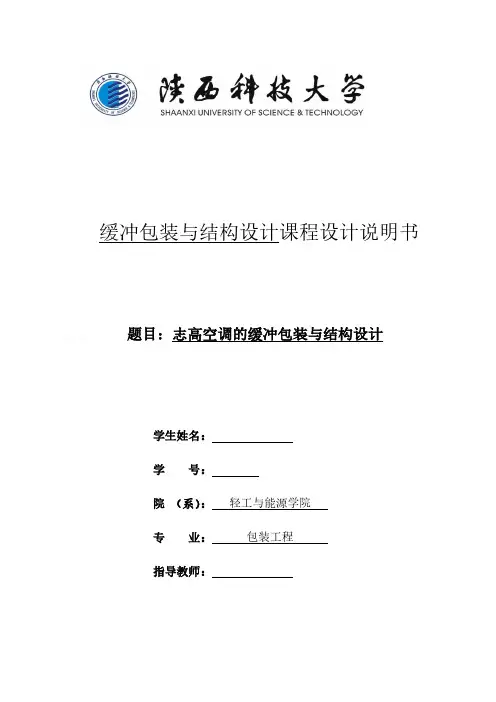

缓冲包装与结构设计课程设计说明书题目：志高空调的缓冲包装与结构设计学生姓名：学号：院（系）：轻工与能源学院专业：包装工程指导教师：目录1.课程设计目的与任务 (1)1.1课程设计的目的 (1)1.2 课程设计的任务 (1)2.产品介绍 (1)3.流通环境 (2)3.1流通的基本环节 (2)3.2确定跌落高度H (3)3.3 流通环境的频率谱 (3)4 选择合适的缓冲材料 (4)4.1可选缓冲材料的静态压缩特性曲线(C−σm)； (4)4.2可选缓冲材料的动态压缩特性曲线（Gm−σst）。

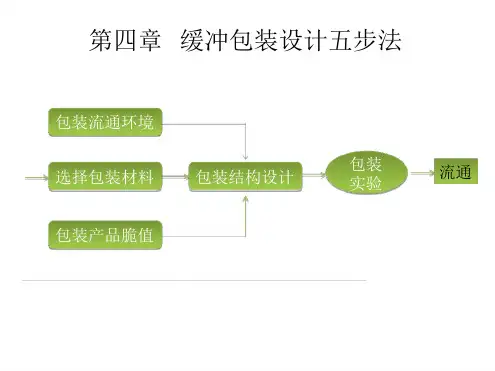

(5)5.确定产品的脆值 (5)6.缓冲包装设计 (5)6.1.初步设计 (5)6.2衬垫校核 (6)6.3缓冲衬垫结构设计 (7)7.外包装箱设计 (7)7.1 箱型的选择 (7)7.2 尺寸设计 (8)7.3抗压强度计算 (10)7.4确定瓦楞纸箱封箱、钉箱要求 (12)7.5瓦楞纸箱外包装装潢设计 (12)8.小结 (13)参考资料 (14)1.课程设计目的与任务1.1课程设计的目的(1)通过缓冲包装与结构设计课程设计，使同学们对指定产品的缓冲包装设计过程和设计方法有一个全面的了解，熟练掌握缓冲包装设计六步法；(2)对于产品的缓冲衬垫和外包装箱的结构进行设计，掌握各种箱型结构设计的方法。
为毕业设计和以后走向工作岗位打下良好的基础。
1.2 课程设计的任务为GHIGO/志高KFR-51LW/CBP50+N2A空调设计出合理缓冲衬垫以及外包装箱。
要适合国内运输环境的要求，存贮时间为30——100天。
2.产品介绍图 2-1志高“天之骄子”型空调外形图空调品牌: GHIGO/志高格力空调型号: KFR-51LW/CBP50+N2A价格:7450元产地：广东销售范围：产地到全国各地室内机净质量（kg): 52kg内机尺寸（长×宽×高mm）: 520×360×1780产品机械性能:(a)外观工艺、检查：机柜表面喷涂均匀、无破损；(b)操作及维修安全、方便,标牌、标记：应平整清晰。

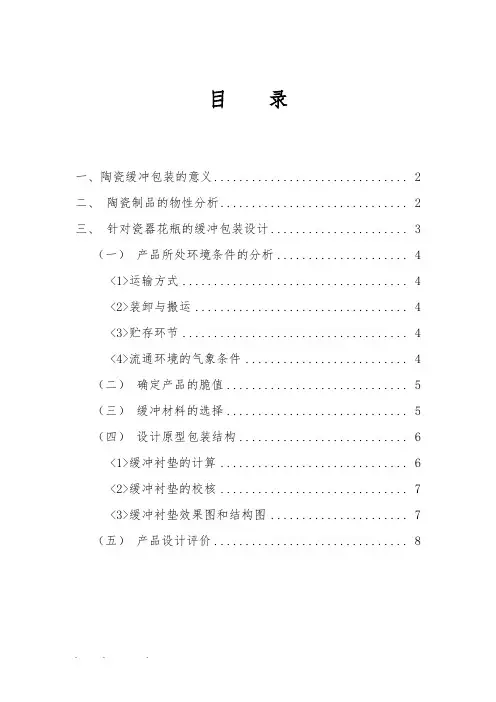

目录一、陶瓷缓冲包装的意义 (2)二、陶瓷制品的物性分析 (2)三、针对瓷器花瓶的缓冲包装设计 (3)（一）产品所处环境条件的分析 (4)<1>运输方式 (4)<2>装卸与搬运 (4)<3>贮存环节 (4)<4>流通环境的气象条件 (4)（二）确定产品的脆值 (5)（三）缓冲材料的选择 (5)（四）设计原型包装结构 (6)<1>缓冲衬垫的计算 (6)<2>缓冲衬垫的校核 (7)<3>缓冲衬垫效果图和结构图 (7)（五）产品设计评价 (8)瓷瓶缓冲包装设计一、陶瓷缓冲包装的意义陶瓷制品是我国传统文化的杰出产物，是我国古代劳动人民智慧的结晶，从古至今陶瓷在我们的生活中一直扮演着重要的角色，作为盛装物品的器皿或作为观赏的工艺品。
陶瓷文化深深的影响着我们的生活，一些优秀的陶瓷制品是我国传统文化记忆符号，一直流传下来且价值连城。
我国陶瓷的发展因地理位置和资源分布的不均存在不同的发展水平，为了满足广大消费者的需要就需要对陶瓷进行长途和大规模的运输，但是大部分陶瓷由于它自身的一些物性和外界环境的因素在长途大规模的运输方面存在着很多不确定的因素，容易造成破损，所以就需要对陶瓷的运输进行缓冲包装设计。
通过包装的技术提高来确保运输的安全性从而减少破损。
二、陶瓷制品的物性分析陶瓷制品的品种繁多，它们之间的化学成分．矿物组成，物理性质，以及制造方法，常常互相接近交错，无明显的界限，而在应用上却有很大的区别。
因此很难硬性地归纳为几个系统，详细的分类法各家说法不一，到现在国际上还没有一个统一的分类方法。
按用途的不同分类：1．日用陶瓷：如餐具、茶具、缸，坛、盆、罐、盘、碟、碗等。
2．艺术{工艺}陶瓷：如花瓶、雕塑品．园林陶瓷器皿设品等。
3．工业陶瓷：指应用于各种工业的陶瓷制品。
又分以下6各方面：①建筑一卫生陶瓷：如砖瓦，排水管、面砖，外墙砖，卫生洁其等；②化工{化学}陶瓷：用于各种化学工业的耐酸容器、管道，塔、泵、阀以及搪砌反应锅的耐酸砖、灰等；③电瓷：用于电力工业高低压输电线路上的绝缘子。

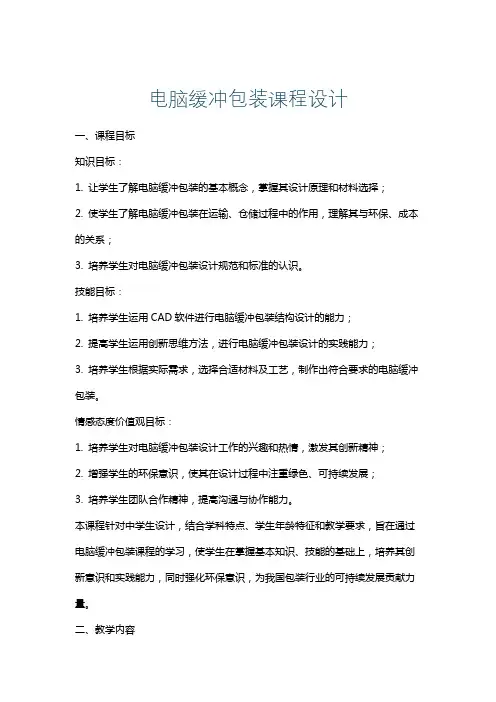

电脑缓冲包装课程设计一、课程目标知识目标：1. 让学生了解电脑缓冲包装的基本概念，掌握其设计原理和材料选择；2. 使学生了解电脑缓冲包装在运输、仓储过程中的作用，理解其与环保、成本的关系；3. 培养学生对电脑缓冲包装设计规范和标准的认识。
技能目标：1. 培养学生运用CAD软件进行电脑缓冲包装结构设计的能力；2. 提高学生运用创新思维方法，进行电脑缓冲包装设计的实践能力；3. 培养学生根据实际需求，选择合适材料及工艺，制作出符合要求的电脑缓冲包装。
情感态度价值观目标：1. 培养学生对电脑缓冲包装设计工作的兴趣和热情，激发其创新精神；2. 增强学生的环保意识，使其在设计过程中注重绿色、可持续发展；3. 培养学生团队合作精神，提高沟通与协作能力。
本课程针对中学生设计，结合学科特点、学生年龄特征和教学要求，旨在通过电脑缓冲包装课程的学习，使学生在掌握基本知识、技能的基础上，培养其创新意识和实践能力，同时强化环保意识，为我国包装行业的可持续发展贡献力量。
二、教学内容1. 电脑缓冲包装基本概念：包装的定义、分类、功能及电脑缓冲包装的特点；2. 缓冲包装设计原理：缓冲材料的性质、选择原则、设计方法及评价标准；3. 缓冲包装结构与工艺：电脑缓冲包装的结构类型、制作工艺、常用材料及设备；4. CAD软件在缓冲包装设计中的应用：软件操作方法、结构设计技巧、图纸输出；5. 电脑缓冲包装设计实例分析：优秀案例解析、设计思路与方法、创新实践；6. 环保与成本控制：环保材料的应用、成本分析、绿色设计理念；7. 团队合作与沟通：项目分组、任务分配、协作沟通、成果展示。
教学内容根据课程目标进行科学、系统地组织，涵盖课本相关章节。
教学大纲明确教学内容安排和进度，确保学生在学习过程中逐步掌握知识、技能，形成正确的价值观。
教学内容注重理论与实践相结合，提高学生的实际操作能力和创新意识。
三、教学方法本课程将采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：通过生动的语言和丰富的案例，讲解电脑缓冲包装的基本概念、设计原理、材料选择等理论知识，为学生奠定扎实的理论基础。

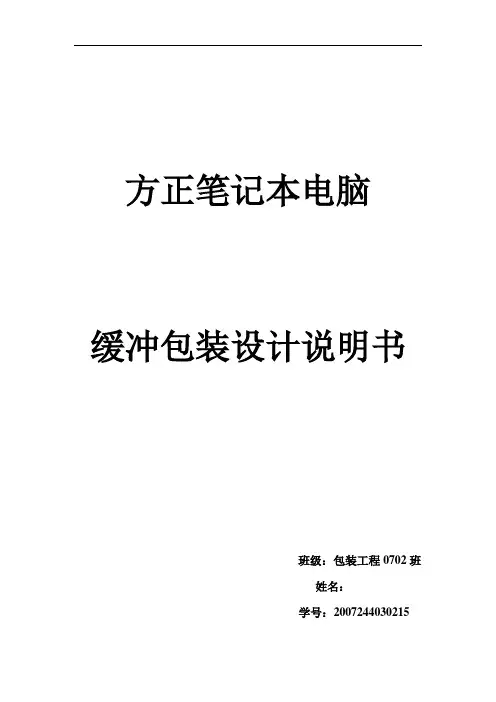

方正笔记本电脑缓冲包装设计说明书班级：包装工程0702班姓名：学号：2007244030215目录一、中英文摘要--------------------------------------------------------1二、课程设计任务书------------------------------------------------2三、正文1.设计内容的整体概述----------------------------------------------------52.设计方案的确定方法，包括流通环境、产品特性、材料选择、缓冲包装方法等------------------------------------------------------------------63.缓冲设计计算与校核--------------------------------------------------134.外包装容器设计计算--------------------------------------------------145.包装技术经济核算-----------------------------------------------------21四、结论---------------------------------------------------------------------21五、参考文献-------------------------------------------------------------22一、中英文摘要摘要：针对现在市场对笔记本电脑需求量大，在运输及销售环节中往往会对其质量和外观造成一定的破坏。
因此，选择合适的材料一结构、计算策划准确的尺寸对于缓冲衬垫和包装箱的设计师非常重要的。
本文是在确定设计对象的尺寸和流通环境条件的基础上，针对14.1英寸笔记本电脑进行了系统的运输包装设计。
缓冲包装设计说明书联想Y460 笔记本电脑缓冲包装设计目录一、设计说明说的英文摘要和英文摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、课程设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、正文⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41．设计内容整体概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..42．设计方案的确定方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..4 （1）确定流通环境⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..4（2）产品特性分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6（3）缓冲包装材料的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..7（4）缓冲包装方法的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..8 3．缓冲设计计算与校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..8 （1）缓冲衬垫基本尺寸计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..8（2）缓冲衬垫校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..8（3）缓冲衬垫的结构设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..9（4）笔记本其他配件的包装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 4．外包装容器设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 （1）运输包装的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11（2）集合包装的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 5．引用的测试标准与方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18四、结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..27..28五、参考文献摘要通过分析联想Y460 笔记本电脑的外部流通环境和产品本身特性，选择了合适的缓冲包装材料EPE，进行了缓冲衬垫的尺寸计算和结构设计，并进行相应的各种数据的校核，完成了缓冲包装设计。
运输包装设计选用了0201 型瓦楞纸箱进行尺寸和结构设计，并计算了该纸箱运输过程中需要满足的强度要求。
集合包装设计进行了托盘和集装箱的选用和排列方式的分析。
最后针对本次课程设计做出概括性的总结。
关键词：流通环境；EPE；缓冲包装；瓦楞纸箱；集合包装；ABSTRACTThrough the analysis of the Y460 laptop lenovo external circulation environment and the product itself characteristics, select the appropriate cushion packaging material EPE, the cushioning pad size calculation and structure design, and carries on the corresponding to all kinds of data of checking, completed the cushion packaging design. The package design choose the type 0201 corrugated carton for size and structure design, and calculate the carton transportation process of need to meet the required strength. Set the tray and packaging design the selection and arrangement of the container of the analysis. Finally, according to the course design make general summary.Keywords: circulation environment; EPE; Cushion packaging; Corrugated carton; Set packing;《运输包装》课程设计任务书一、设计题目：机电产品（主机、显示器、电视机、打印机、电子仪器等）的运输包装二、设计任务：1.完成产品缓冲包装设计的整体论述，包括流通环境的确定、产品特性、材料选择等。
2.完成缓冲设计的计算与结构设计的相应校核。
3.完成缓冲衬垫结构设计图纸与缓冲包装装配图及技术文件。
（衬垫结构要合理，可参考课本上的要求）4.设计并绘制纸箱展开图，外装潢设计。
（计算机绘图）5.完成设计说明说，内容包括：（1）目录（2）设计说明书的英文摘要、中文摘要（约200 字）（3）课程设计任务书（4）正文：a.设计内容的整体概述b．设计方案的确定方法（流通环境、产品特性、材料选择、缓冲包装方法等）c．缓冲设计计算与校核d．外包装容器设计计算e．引用的测试标准与方法（5）结论（存在的问题和收获）6）参考文献正文一、设计内容的整体概述：随着人们生活水平的不断提高和我国国民经济的随速增长，以及人们对信息的前瞻性和快速性的需求不断提高，计算机市场的销售不断创造新高，尤其是质量小、携带方便的笔记本电脑，更加的受到消费者的青睐。
人们对笔记本电脑的配置、功能、品牌、质量、服务等方面的追求不断提高，所以联想公司推出了搭载强大内部配置和外部娱乐设施的联想Y460 电脑。
这是一款卓越超群的笔记本电脑，为了使其不至于在运输过程中造成什么损害，因此为这一款电脑设计一个美观并且方便运输的可行性包装就显得至关重要了。
二、设计方案的确定方法：1．确定流通环境a.运输方式的分析联想电脑的产地主要在广州等轻工业发达的地区，但是销售地区却是全国各地。
由于是销往全国各地，而且考虑运输成本，可以舍弃高成本的空中运输方式，因此主要的运输方式是铁路的长途运输和公路的短途运输。
汽车短途运输的各种冲击主要取决与路面状况、行驶过程中的加速和刹车、行驶速度、货物重量等。
汽车震动的频率在0~200Hz 的范围内，加速度峰值在0.1g~3g 之间。
由于我国路况不是很好，所以主要损害是公路的路况起伏不平造成的，所以汽车运输过程中主要的冲击是垂直方向上的冲击，主要是避免垂直方向上的冲击过大对电脑造成损害。
铁路长途运输过程中的冲击主要有两种，一种是车轮滚过钢轨接缝时的垂直方向上的冲击，另一种是火车加速和刹车以及挂钩撞在一起时的水平方向上的冲击，所以要力求使包装避免电脑在铁路运输过程中受到这两个方向上的冲击。
但是有结论显示铁路货车行驶时的震动远不及汽车强烈，不足以威胁产品在流通过程中的安全。
b.装卸、搬运方式和贮存环节装卸作业包括人工装卸和机械装卸两种。
人工装卸主要是避免人工的野蛮装卸造成产品的损害，所以产品包装尺寸和重量要适合人体进行装卸又要避免不正当装卸行为；机械装卸主要是避免叉车加速和刹车的过程中产生的冲击和路况起伏的冲击，在汽车运输过程中已经考虑过这个问题，所以较好解决。
将产品按照常规产品的要求跌落高度设定为90cm 进行设计。
一般采用大型集装的仓库贮存，所以在仓库中采用的是大型包装箱或集装箱，堆码高度为2.5 米，堆码层数为一层，避免静态压力的破坏。
c.流通过程中的气象环境产品在南方地区生产发往全国各地，路途经过全国各地，覆盖全国的气象带地区。
所以产品的包装要适应各种不同气候条件的要求，适应温度和湿度的剧烈变化。
并且包装的是电子产品，要防止包装箱含水量过高，所以要再包装里面添加防腐剂和塑料薄膜等一些防潮物品。
并且也要添加防静电薄膜等，防止运输过程中产生的静电对电脑的一些配件造成损害。
同时包装要求严密，防止粉尘的进入污染产品。
2.产品特性分析a.产品的外观参数外形尺寸：340mm*35mm*32.8mm;重量：2.2kg；外壳材质：复合材质；产品重心：笔记本电脑的几何中心。
b.产品易损部件的分析屏幕表面正中位置垂直方向为易损部位。
也就是显示器内部的显像管和玻璃屏幕。
显像管位于显示器的内部，是显示器的核心部件，受到剧烈振动或冲击可能会造成显像管脱落；而屏幕也是显示器功能主体部件，有意破损的玻璃构成，所以屏幕也是显示器包装的重点保护对象；底座连接装置位于显示器的底部，安装使用时与底座连接，属于凸出部件，缓冲设计时也应考虑到，不能够承载，并要与外包装容器离有一定的距离，以免冲击是受损。
c.产品脆值的确定和固有频率脆值是产品经受振动和冲击时表示其强度的定量指标，又称产品的易损度，是设计产品缓冲包装中的最重要的参数。
通过各种资料的查询和对同类产品之间的相互比较，最终确定这款笔记本的产品脆值取[G]=70g。
产品的固有频率也设缓冲包装设计中的重要参数，应该通过实验测得。
合理的缓冲包装应该能够包装件的固有频率远离产品得固有频率，使其免受共振产生的强烈冲击的破坏。
3.缓冲包装材料的选择缓冲包装材料的种类很多，但他们起缓冲作用的形式都是基本相同的，都是通过自身的形变来吸收包装件在流通过程中由于震动和冲击产生的破坏性的能量，并起到使产品与外界隔离的作用，避免内装物因冲击震动造成的损害。
比较常用的包装材料包括聚乙烯泡沫塑料（EPE）、聚苯乙烯泡沫塑料（EPS）、聚氨酯泡沫塑料（PU）、乙烯—醋酸乙烯共聚物橡胶制品（EVA）和聚乙烯教练泡沫塑料等。
其次是纸制品，包括瓦楞纸板、蜂窝纸板、皱纹纸垫和纸浆模等。
有的产品也曾采用橡胶、木屑、棉花、化纤丝和金属弹簧等。
目前普遍用于电脑缓冲包装的是发泡聚苯乙烯（EPS）与发泡聚乙烯（EPE），聚乙烯泡沫塑料发泡均匀、柔软，有较好的缓冲与机械性能，压缩不易断裂，高低温环境下不易老化，可与产品直接接触不会产生化学变化与腐蚀现象。
故综合考虑决定使用聚乙烯泡沫塑料作为设计的缓冲材料。
虽然发泡聚乙烯不可以在自然环境中自动降解，包装废弃物会造成“白色污染”，但我感觉可以通过材料的再次回收进行二次利用解决这一问题。
发泡聚乙烯（EPE）。
EPE俗称“珍珠棉”，由30-40 倍高发泡成形的产品，重量轻，有一定坚固性、柔软性、缓冲性能，受反复冲击其特性不变，它是一种高强缓冲、抗振能力的新型环保材料，EPE 的PH 值为中性，不会对任何产品造成损伤，同时它的优良特性能抵御外界的酸缄腐蚀，珍珠棉是一种易于加工和处理的新型保护型包装材料，EPE柔韧、质轻、富有弹性能通过弯曲来吸收和分散外来的撞击力，它导热率很低，隔热性能优异，独立气泡，几乎没有吸水性的放水材料。
不受各种气候条件影响，耐气候性优越。
切割、粘合、层压、真空成形、压缩等的加工性优秀。
细微气泡的泡沫材料、外表光滑、可着色，尽显优美效果。
4.缓冲包装方法的确定在经济型和包装的快捷性方面分析，采用局部缓冲的方法更为适合，主要缓冲部位是电脑的左右两条边上分布，所以采用两个缓冲衬垫来进行缓冲。

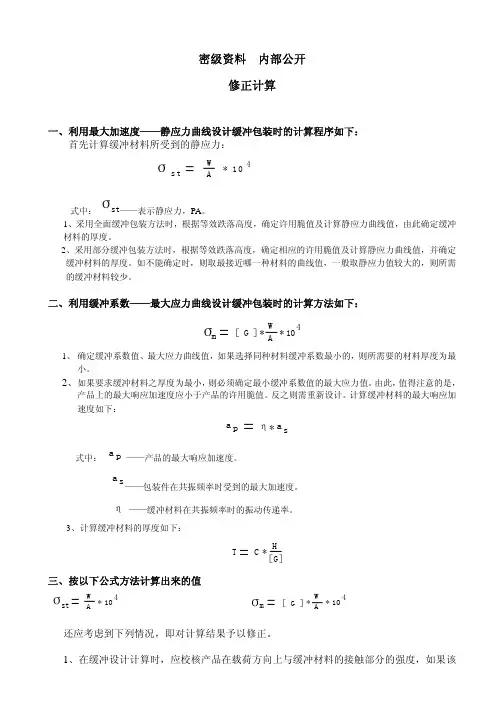

三、缓冲设计计算与校核1 ．缓冲衬垫基本尺寸计算已知：W=2.2kg；[G]=70 ；H=90cm。
在缓冲系数-最大应力曲线图中做水平线可知，最小缓冲系数值应为Cmin=5.6，最大应力值应为σm=0.17*105Pa。
