简述住宅小区供配电系统设计一、小区供配电特点分析从实践来看，住宅小区中的各栋楼房之间存在着比较大的空间，其供电面积相对也非常的大，然而每台箱变可提供的用电范围相对非常有限，所以实践中所需要的箱变台数一定很多，只有这样才能真正的满足小区用户的总体荷载要求。
同时，由于小区内的用电客户比较多，因此必须要保证供电回路的数量能够满足要求。
此外，因为其供电方式的差异性，应根据住户的实际数量，再采取相应的电源布设方式。
如由于小区内的面积相对比较大，且其负荷的点比较多，且相对比较分散，因此在实际建设过程中，其电源主要采用的是现场的两级变压。
其中，第一级是35kV的，应当变为10kV；第二级是10kV的应当变为0.4kV。
对于小区供配电系统而言，其箱变的分布主要在负荷的中心位置，这样可以减小一次性投入，对于降低设备的运行成本和提高小区用户的实际用电质量和需求具有重要的作用。
二、小区供配电系统存在的问题（1）供配电系统中的接线问题从实践来看，当前国内的很多中小型小区中的高压供配电系统，主要采用的是单电源的单母线分段接线方式，这是当前住宅小区内的一种主要接线方式；住宅小区内所采取的该种接线方式所建立的供配电系统表现出接线简单、维护简便以及安全可靠等特点，尤其对中小型住宅小区的供配电系统比较适合。
但实践中我们发现该方案具有一个非常大的缺陷，即系统的主供电源通常只有一根10kV 的供电线路，所有其供电能力十分有限。
当住宅小区中的居民达到了一定数量以后，只有这一根供电线路是难以真正满足实际用电需求的。
（2）负荷问题一般而言，正常情況下小区供配电系统维持一般性停电没有问题，但如果住宅小区内的用户用电负荷量突然持续地增长，那么供电电缆及住户配电装置和相关设备、导线等，将会受到非常严峻的考验。
从这一点也可以说明，在电气规划的设计过程中，具有一定的超前意识是非常有必要的，且小区内的住户配电设施技术也应当进行相应的改造。
具体选用哪一种供电方式和方法，一定要充分地结合配电系统的实际规划状况进行规划和处理。
高层住宅楼供配电高层住宅楼供配电高层住宅楼供配电是指为高层住宅楼提供电力供应并进行配电管理的过程。
随着城市化进程的不断加速以及人口的不断增长，高层住宅楼的建设和使用比例也不断增加。
因此，高层住宅楼供配电的任务变得越来越重要。
一、高层住宅楼供电系统的构造高层住宅楼供电系统的构造主要分为两部分，即输电系统和配电系统。
输电系统是指从电力变电站向高层住宅楼输送电力的系统。
配电系统是指在高层住宅楼内将来自输电系统的电力分配到各个家庭用电系统的系统。
输电系统通常由电力公司来设计和运营，包括变电站、高压输电线路、变压器等。
而在配电系统中，电力通常以三相四线或三相五线方式进入高层住宅楼。
在接入高层住宅楼后，电力会通过配电柜被进一步分配到各个用电点。
二、高层住宅楼配电系统的设计高层住宅楼配电系统的设计包括电线、开关、保护设备等的选型和布局。
首先，需要根据高层住宅楼的用电负荷和用电环境选择进线线路和配电线路。
在选择线路时，需要考虑线路的截面、材料、长度等因素，并确保线路安全可靠。
其次，需要根据用电需求选择开关和保护设备。
开关一般分为空气开关、断路器等。
而保护设备包括熔断器、过流继电器等。
在安装保护设备时，需要根据电线负荷适当地设定一些保护参数。
最后，需要对高层住宅楼的用电系统进行布局。
布局需要考虑到电线的走向和接线盒位置，以便方便管理和维护。
三、高层住宅楼供配电的管理高层住宅楼供配电的管理是保证供电安全和供电质量的重要保障。
管理的主要任务包括以下几个方面：1.设立电力管理机构，负责维护供配电系统的安全运行。
2.定期检查高层住宅楼的供配电系统，发现问题及时处理。
3.加强安全教育和宣传，提高居民用电安全意识，防止发生电气事故。
4.做好配电柜管理，避免因摆放电器导致火灾。
5.加强对高层住宅楼耗能设备的管理，提高供电质量。
综上所述，高层住宅楼供配电是保证居民生活和生产用电的重要任务。
需要根据实际需求进行系统设计和管理，以确保供电安全、可靠、优质。
浅谈住宅小区配电系统随着人们生活水平的不断提高，住宅小区的规模和功能也日益复杂多样。
而配电系统作为住宅小区的重要基础设施，直接关系到居民的生活质量和用电安全。
本文将对住宅小区配电系统进行简要探讨。
一、住宅小区配电系统的组成住宅小区配电系统通常由高压进线、变压器、低压配电柜、配电箱以及线路等部分组成。
高压进线是从供电电网引入电能的通道，一般为 10kV 或更高的电压等级。
通过高压开关柜等设备进行控制和保护，将高压电能输送到变压器。
变压器是将高压电能转换为适合小区使用的低压电能的关键设备。
常见的有油浸式变压器和干式变压器，其容量根据小区的用电负荷进行选择。
低压配电柜则将变压器输出的低压电能进行分配和控制，通过各种开关、断路器等设备，将电能分配到各个配电箱。
配电箱再将电能进一步分配到小区内的各个用电单元，如住宅楼、商业网点、公共设施等。
线路包括高压线路和低压线路，用于传输电能。
高压线路一般采用架空线路或电缆线路，低压线路则多采用电缆或母线槽等方式。
二、住宅小区配电系统的负荷特点住宅小区的用电负荷具有明显的特点。
首先是季节性变化，夏季和冬季由于空调、取暖设备的使用，用电负荷较高；其次是日负荷变化，白天居民外出工作，负荷相对较低，晚上居民回家后，负荷迅速上升；再者，住宅小区的用电负荷还包括照明、家用电器、电梯、消防设备等多种类型，其中居民生活用电占比较大，但公共设施用电也不可忽视。
为了准确计算小区的用电负荷，需要考虑多种因素，如小区的建筑面积、户数、居民的生活习惯、公共设施的规模等。
一般采用需要系数法、单位面积功率法等方法进行负荷计算，以确保配电系统能够满足小区的用电需求，同时又不过度配置，造成资源浪费。
三、住宅小区配电系统的设计要求在设计住宅小区配电系统时，需要遵循一定的原则和要求。
安全性是首要考虑的因素。
要确保系统在正常运行和故障情况下，都能保障人员和设备的安全。
这包括选用符合标准的电气设备、合理设置保护装置、进行可靠的接地和接零等。
住宅小区供配电系统设计1. 设计依据根据《住宅小区供配电系统设计规范》（GB 50052-2009）及《住宅小区供配电系统设计技术规定》（DL/T 5136-2001）等国家和行业相关标准，结合本项目实际情况进行设计。
2. 设计原则1.确保供电可靠性：采用双电源供电方式，提高供电可靠性。
2.优化配置：合理配置变压器容量，满足住宅小区不同负荷的需求。
3.节约能源：采用高效节能设备，降低供电损耗。
4.安全环保：确保供配电系统安全运行，降低对环境的影响。
5.便于管理：简化系统结构，便于运行、维护和管理。
3. 供电方式本项目采用高压双电源进线，低压双母线分列运行的供电方式。
高压侧采用两路10kV进线，分别来自不同变电站，低压侧分为A、B两段母线，A段母线带负荷Ⅰ、Ⅱ类负荷，B段母线带负荷Ⅲ类负荷。
4. 配电系统4.1 配电室设置本项目设一个配电室，位于小区中心位置，便于供电和维护。
配电室面积应满足设备安装、运行和维护需求。
4.2 变压器选择根据住宅小区负荷特性，选择干式变压器。
变压器容量应根据负荷计算结果及功率因数选取，满足小区高峰时段用电需求。
4.3 低压配电设备低压配电设备主要包括低压配电柜、配电箱、断路器、接触器、继电器等。
设备应具备短路、过载、缺相等保护功能。
4.4 电缆选择根据负荷性质、供电距离、环境条件等因素，合理选择电缆类型、截面和敷设方式。
5. 供电质量5.1 电压质量本项目电压质量应满足《供用电合同》及相关标准要求，确保电压波动、闪变、谐波等指标在规定范围内。
5.2 供电可靠性双电源供电方式可提高供电可靠性。
在正常情况下，两路电源互不干扰，共同承担负荷。
当一路电源发生故障时，另一路电源应能独立承担全部负荷。
6. 安全防护措施6.1 继电保护设置过电流保护、零序保护、过电压保护、欠电压保护等继电保护装置，确保供电系统安全运行。
6.2 防雷接地按照《建筑物防雷设计规范》（GB 50057-2010）进行防雷接地设计，降低雷击对供电系统的影响。
高层建筑供配电系统设计分析高层建筑供配电系统是指为满足高层建筑的用电需求而设计和搭建的电力供应和配电设施。
这个系统的设计和分析非常重要，因为它直接关系到高层建筑的用电安全、用电效率和用电质量。
1. 电力供应方式：高层建筑通常选择从公共电网供电，也可以考虑自备发电机组作为备用电源。
设计时应考虑供电可靠性和电网负荷。
2. 单元配电：高层建筑电力系统通常采用楼层分配电方式，即将楼层分为若干个电气单元，每个单元有独立的配电板和独立的电路。
这样可以提高供电可靠性和电路管理的灵活性。
3. 主干配电：高层建筑主要有两种主干电路供电方式：环型和射型。
环型主干电路可以提供双路供电，一路发生故障时可由另一路提供电力。
射型主干电路则是一条主要电线路，配备备用电源线路，以备不时之需。
4. 紧急电源：高层建筑应配备紧急电源系统，以应对突发停电情况。
常见的紧急电源有UPS和发电机组。
UPS主要用于保障电脑设备的供电，而发电机组则可以为整个建筑提供紧急电力。
5. 电力负荷管理：高层建筑的电力负荷比较大，需要进行负荷管理，以保持供电的稳定。
这包括负荷分布均匀、电力因数的控制和负载均衡等。
6. 接地系统：高层建筑电力系统的接地非常重要，可以保障人员和设备的安全。
接地系统的设计包括保护接地和运行接地等。
1. 可靠性分析：设计时要对系统的可靠性进行分析，主要包括供电可靠性、备份电源的可靠性和紧急电源的可靠性。
可靠性分析可以通过故障树分析、可靠性模型和可靠性评估等方法进行。
2. 容量分析：供配电系统的容量要能够满足高层建筑的用电需求，因此需要进行容量分析。
容量分析主要包括负荷计算、负载预测和容量评估等。
3. 设备选择：供配电系统中的设备选择非常重要，需要根据设计要求和技术标准来选择合适的设备。
常见的设备包括变压器、开关设备、配电箱和电缆等。
4. 经济性分析：设计时还需要考虑供配电系统的经济性。
这包括设备的采购和维护成本、电能消耗成本和系统寿命周期成本等。
住宅小区供配电系统设计随着城市化进程的加快，住宅小区的建设成为一个不可忽视的问题。
而供配电系统的设计则是住宅小区建设中非常重要的一环。
一个合理的供配电系统设计可以为住宅小区提供高质量、稳定的电力供应，同时满足居民的用电需求。
本文将就住宅小区供配电系统设计进行探讨。
一、供配电系统概述住宅小区供配电系统是指将电力从电源送至单元楼、楼栋及各户的系统。
其主要组成包括变电站、开关设备、线路、配电房、计量设备等。
供配电系统设计的核心目标是确保电力供应的可靠性和安全性，并满足不同用户群体的用电需求。
二、负荷需求分析在供配电系统设计中，首先需要进行负荷需求分析。
通过调查住宅小区各类用电设备的数量、功率以及用电习惯等，对负荷进行合理划分和计算。
这可以帮助设计人员确定变电站容量、线路规格和选择适当的配电设备。
三、变电站设计变电站是住宅小区供配电系统的重要组成部分。
它起到将高压电能转换为低压电能的作用。
在变电站的设计中，需要考虑变压器的容量、阻燃性能以及可靠性等因素。
此外，为了提高供电的可靠性，还可以引入备用变压器和备用开关设备。
四、线路设计线路设计是供配电系统设计中的关键环节。
首先要选择适当的线缆类型，包括裸露电缆、电线和电缆井等。
其次，线路布置应合理，避免交叉干扰和过度负荷。
同时，要考虑线缆的敷设方式、敷设深度以及保护措施，确保线路的安全可靠。
五、配电房设计配电房是住宅小区供配电系统的重要组成部分，其设计需要充分考虑供电设备的布置和线缆的引入。
同时，配电房应具备防火、防盗和防潮等功能，确保供电设备的安全运行。
六、计量与监控系统设计计量与监控系统的设计是为了实时监测住宅小区的用电情况，及时发现并解决问题。
该系统可以记录住宅小区的用电量、功率因数等信息，为住宅小区的能源管理和用户用电分析提供依据。
七、安全与防护供配电系统设计过程中，安全与防护是必须考虑的重要因素。
设计人员应考虑防雷、防电击和防火等措施，确保住宅小区供电过程的安全性和稳定性。
住宅小区供配电系统的设计供配电系统是住宅小区中重要的组成部分，其设计直接关系到居民的用电质量和安全。
本文将就住宅小区供配电系统的设计进行讨论和分析。
1. 总体设计原则在设计住宅小区供配电系统时，需要考虑以下原则：1.1 安全性供配电系统的设计必须符合国家相关标准和规范，确保居民用电的安全。
必须采取有效的防雷、过电压、漏电等保护措施，确保居民和设备的安全。
1.2 可靠性供配电系统的设计应注重可靠性，确保供电连续稳定，避免电力故障给居民正常生活带来困扰。
针对可能出现的故障情况，需要有备用电源或应急供电方案，保证居民的正常用电。
1.3 经济性供配电系统的设计不仅要满足可靠性和安全性的要求，还应考虑经济性。
设计中应考虑用电负荷的合理分配和规划，避免不必要的能耗，降低居民的用电成本。
2. 供电系统设计2.1 供电方式选择住宅小区供电方式常见有集中供电和分户供电两种方式。
在选择时要综合考虑小区规模、用电负荷、投资成本和运维成本等因素，选择适合的供电方式。
2.2 配电房设计供配电系统的中心是配电房，其设计应满足以下要求：- 配电房应位于小区边界或者中心位置，便于供电。
- 配电房应符合电力规范和安全要求，有良好的通风、排烟和防火设施。
- 配电房内应安装电源开关、保护设备、变压器等，确保电力供应的稳定性和可靠性。
3. 配电系统设计3.1 电缆敷设住宅小区的电缆敷设应符合标准规范，避免电缆被压、破损或损耗。
电缆的规格应根据用电负荷、电缆长度和电压等因素来确定，以确保供电质量。
3.2 分支箱设计在住宅小区中，通常会设置多个分支箱，用于向各个楼栋或单元提供电力。
分支箱的选型应根据用电负荷来确定，同时要考虑可靠性、安全性和经济性。
3.3 漏电保护漏电是住宅用电中常见的安全隐患，因此在住宅小区供配电系统的设计中，应合理设置漏电保护装置。
漏电保护器应设置在主干线和分支线之间，能够及时检测和切断漏电故障，保障居民的用电安全。
4. 用电负荷预测和规划4.1 用电负荷预测设计住宅小区供配电系统时，需要对用电负荷进行预测和规划。

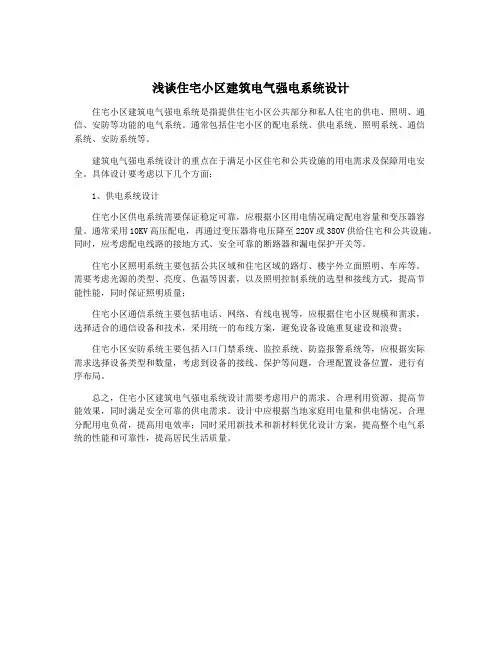

浅谈住宅小区建筑电气强电系统设计
住宅小区建筑电气强电系统是指提供住宅小区公共部分和私人住宅的供电、照明、通信、安防等功能的电气系统。
通常包括住宅小区的配电系统、供电系统、照明系统、通信
系统、安防系统等。
建筑电气强电系统设计的重点在于满足小区住宅和公共设施的用电需求及保障用电安全。
具体设计要考虑以下几个方面：
1、供电系统设计
住宅小区供电系统需要保证稳定可靠，应根据小区用电情况确定配电容量和变压器容量。
通常采用10KV高压配电，再通过变压器将电压降至220V或380V供给住宅和公共设施。
同时，应考虑配电线路的接地方式、安全可靠的断路器和漏电保护开关等。
住宅小区照明系统主要包括公共区域和住宅区域的路灯、楼宇外立面照明、车库等。
需要考虑光源的类型、亮度、色温等因素，以及照明控制系统的选型和接线方式，提高节
能性能，同时保证照明质量；
住宅小区通信系统主要包括电话、网络、有线电视等，应根据住宅小区规模和需求，
选择适合的通信设备和技术，采用统一的布线方案，避免设备设施重复建设和浪费；
住宅小区安防系统主要包括入口门禁系统、监控系统、防盗报警系统等，应根据实际
需求选择设备类型和数量，考虑到设备的接线、保护等问题，合理配置设备位置，进行有
序布局。
总之，住宅小区建筑电气强电系统设计需要考虑用户的需求、合理利用资源、提高节
能效果，同时满足安全可靠的供电需求。
设计中应根据当地家庭用电量和供电情况，合理
分配用电负荷，提高用电效率；同时采用新技术和新材料优化设计方案，提高整个电气系
统的性能和可靠性，提高居民生活质量。
住宅楼电气设计随着人们生活水平的不断提高，对住宅楼的电气设计提出了更高的要求。
一个合理、安全、节能且舒适的电气设计，不仅能满足居民日常生活的各种需求，还能为居民提供便捷、高效的生活环境。
本文将对住宅楼电气设计的各个方面进行详细阐述。
一、供电系统设计住宅楼的供电系统是电气设计的基础，其可靠性和稳定性至关重要。
一般来说，住宅楼的供电电源应取自城市电网，并根据住宅楼的规模和负荷等级确定供电方式。
对于高层住宅楼，通常采用两路独立的10kV 电源进线，一用一备，以确保在一路电源故障时，另一路电源能够及时投入使用，保障居民的正常用电。
在供电系统的设计中，还需要合理确定变压器的容量和台数。
变压器的容量应根据住宅楼的总计算负荷来选择，并考虑一定的余量，以满足未来居民用电负荷增长的需求。
同时，为了提高供电的可靠性和经济性，可根据住宅楼的规模和负荷分布情况，设置多台变压器，分区供电。
另外，为了保证电能质量，减少电压波动和谐波对电气设备的影响，还应在供电系统中设置无功补偿装置和滤波装置。
二、照明系统设计照明系统是住宅楼电气设计中不可或缺的一部分，其设计质量直接影响居民的生活质量和视觉舒适度。
在照明系统的设计中，应根据不同的房间功能和使用要求，合理选择照明灯具和照度标准。
对于客厅、卧室等主要居住空间，应采用柔和、均匀的照明方式，照度一般控制在 100-200lx 之间。
可选择吊灯、吸顶灯、壁灯等多种灯具组合，以营造温馨、舒适的居住氛围。
厨房和卫生间的照明则需要具备较高的亮度和防水、防潮性能，照度一般应在 200-300lx 之间。
可采用防水型吸顶灯、镜前灯等灯具。
公共区域如楼梯间、走廊等，应采用节能型灯具，并设置感应式照明控制装置，以实现人走灯灭，节约能源。
在照明系统的布线方面，应遵循安全、美观、便于维护的原则。
照明线路一般采用暗敷方式，敷设在墙内或楼板内，以保持室内的整洁美观。
三、插座系统设计插座的合理设置是满足居民日常生活用电需求的关键。

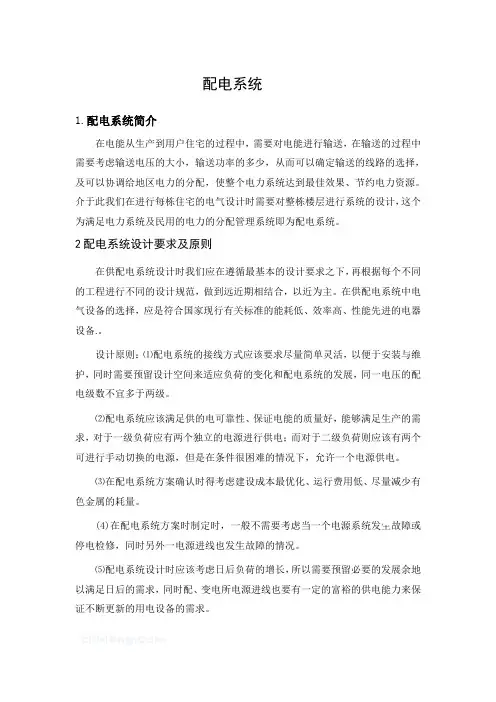

配电系统1.配电系统简介在电能从生产到用户住宅的过程中，需要对电能进行输送，在输送的过程中需要考虑输送电压的大小，输送功率的多少，从而可以确定输送的线路的选择，及可以协调给地区电力的分配，使整个电力系统达到最佳效果、节约电力资源。
介于此我们在进行每栋住宅的电气设计时需要对整栋楼层进行系统的设计，这个为满足电力系统及民用的电力的分配管理系统即为配电系统。
2配电系统设计要求及原则在供配电系统设计时我们应在遵循最基本的设计要求之下，再根据每个不同的工程进行不同的设计规范，做到远近期相结合，以近为主。
在供配电系统中电气设备的选择，应是符合国家现行有关标准的能耗低、效率高、性能先进的电器设备.。
设计原则：⑴配电系统的接线方式应该要求尽量简单灵活，以便于安装与维护，同时需要预留设计空间来适应负荷的变化和配电系统的发展，同一电压的配电级数不宜多于两级。
⑵配电系统应该满足供的电可靠性、保证电能的质量好，能够满足生产的需求，对于一级负荷应有两个独立的电源进行供电；而对于二级负荷则应该有两个可进行手动切换的电源，但是在条件很困难的情况下，允许一个电源供电。
⑶在配电系统方案确认时得考虑建设成本最优化、运行费用低、尽量减少有色金属的耗量。
(4)在配电系统方案时制定时，一般不需要考虑当一个电源系统发生故障或停电检修，同时另外一电源进线也发生故障的情况。
⑸配电系统设计时应该考虑日后负荷的增长，所以需要预留必要的发展余地以满足日后的需求，同时配、变电所电源进线也要有一定的富裕的供电能力来保证不断更新的用电设备的需求。
3负荷等级分类及其供电要求⑴一级负荷：一级负荷为当中断对其供电时将可能导致生命危险、设备损坏、生产过程遭到破坏，产生大量的废品，给国民经济带来重大的损失，也有可能使市政生活发生混乱。
对于一些特等的建筑，比如重要的交通枢纽、国宾馆、国家级活动中心重要负荷。
如果中断电力供应将会严重的影响实计算机的实时处理或在重要场所中中断电力供应后将会发生火灾、爆炸以及严重中毒事件的一级负荷也是为特别重要负荷。
住宅小区供配电系统设计随着人们生活水平的不断提高，住宅小区对电力供应的可靠性、安全性和稳定性提出了越来越高的要求。
一个合理、高效的供配电系统设计不仅能够满足居民的日常用电需求，还能保障小区内各类电气设备的正常运行，为居民创造舒适、便捷的生活环境。
一、住宅小区用电负荷的特点和计算住宅小区的用电负荷具有多样性和不确定性。
居民生活用电包括照明、电器设备、空调等，其用电时间和用电量会因季节、天气、居民生活习惯等因素而有所不同。
此外，小区内的公共设施如电梯、路灯、消防设备等也有一定的用电需求。
在计算用电负荷时，通常采用需要系数法。
需要系数是根据不同类型的用电设备在同一时间内使用的概率而确定的一个系数。
通过对各类用电设备的功率进行统计，并乘以相应的需要系数，再考虑同时系数和功率因数等因素，可以得到小区的总计算负荷。
例如，对于居民生活用电，一般按照每户的建筑面积和用电标准来估算每户的用电功率，然后乘以户数和需要系数，得到居民生活用电的计算负荷。
对于公共设施用电，则根据其设备的功率和运行时间等因素进行计算。
二、供电电源及电压等级的选择住宅小区的供电电源应具备可靠性和稳定性。
一般来说，可以从城市电网引入两路 10kV 电源，以实现双电源供电，提高供电的可靠性。
当小区规模较大、用电负荷较高时，也可以考虑引入更高电压等级的电源，如 35kV。
在选择电压等级时，需要综合考虑小区的用电负荷、供电距离、电网规划等因素。
10kV 电压等级适用于大多数中小型住宅小区，其供电半径一般在 10km 以内。
如果小区面积较大、供电距离较远，可以采用35kV 电压等级，并通过降压变压器将电压降至 10kV 或 04kV 供用户使用。
三、变配电室的设置变配电室的位置应选择在负荷中心附近，以减少线路损耗和电压降。
同时，要考虑通风、防潮、防火等要求，确保设备的安全运行。
变配电室的面积应根据变压器的容量、开关柜的数量和布置方式等因素确定。
一般来说，变压器室应满足变压器的散热和维护要求，开关柜室应便于操作人员进行操作和检修。
配电系统1.配电系统简介在电能从生产到用户住宅的过程中，需要对电能进行输送，在输送的过程中需要考虑输送电压的大小，输送功率的多少，从而可以确定输送的线路的选择，及可以协调给地区电力的分配，使整个电力系统达到最佳效果、节约电力资源。
介于此我们在进行每栋住宅的电气设计时需要对整栋楼层进行系统的设计，这个为满足电力系统及民用的电力的分配管理系统即为配电系统。
2配电系统设计要求及原则在供配电系统设计时我们应在遵循最基本的设计要求之下，再根据每个不同的工程进行不同的设计规范，做到远近期相结合，以近为主。
在供配电系统中电气设备的选择，应是符合国家现行有关标准的能耗低、效率高、性能先进的电器设备.。
设计原则：⑴配电系统的接线方式应该要求尽量简单灵活，以便于安装与维护，同时需要预留设计空间来适应负荷的变化和配电系统的发展，同一电压的配电级数不宜多于两级。
⑵配电系统应该满足供的电可靠性、保证电能的质量好，能够满足生产的需求，对于一级负荷应有两个独立的电源进行供电；而对于二级负荷则应该有两个可进行手动切换的电源，但是在条件很困难的情况下，允许一个电源供电。
⑶在配电系统方案确认时得考虑建设成本最优化、运行费用低、尽量减少有色金属的耗量。
(4)在配电系统方案时制定时，一般不需要考虑当一个电源系统发生故障或停电检修，同时另外一电源进线也发生故障的情况。
⑸配电系统设计时应该考虑日后负荷的增长，所以需要预留必要的发展余地以满足日后的需求，同时配、变电所电源进线也要有一定的富裕的供电能力来保证不断更新的用电设备的需求。
3负荷等级分类及其供电要求⑴一级负荷：一级负荷为当中断对其供电时将可能导致生命危险、设备损坏、生产过程遭到破坏，产生大量的废品，给国民经济带来重大的损失，也有可能使市政生活发生混乱。
对于一些特等的建筑，比如重要的交通枢纽、国宾馆、国家级活动中心重要负荷。
如果中断电力供应将会严重的影响实计算机的实时处理或在重要场所中中断电力供应后将会发生火灾、爆炸以及严重中毒事件的一级负荷也是为特别重要负荷。
住宅小区供电系统设计一、概述二、主变电所设计1.主变电所的位置应选在小区的中心位置，便于供电线路的布置。
2.主变电所应采用两台主变压器，每台容量不低于小区最大负荷的40%。
3.主变电所应采用具备远程监控和自动报警功能的智能控制系统，确保供电安全可靠。
三、配电室设计1.配电室的位置应选在住宅楼的底部或地下室，便于输电线路的接入和分配。
2.配电室应设有相应的开关设备、保护设备和电能计量设备，以便对供电进行控制、保护和计量。
3.配电室应设置有效的通风和排烟系统，确保设备正常运行并防止火灾事故的发生。
四、电缆线路设计1.住宅小区的主干线路应采用电缆作为电力传输介质，以减少能耗和线路损耗。
2.住宅楼之间的电缆线路应采用环网电缆布置，实现供电的互备和互联。
3.电缆线路的敷设应符合国家标准，包括电缆的选型、敷设方式、负荷容量等。
五、电能计量设计1.在配电室设立相应的电能计量设备，对供电进行实时计量，确保用电计量的准确性。
2.电能计量设备应连接到远程监控系统，实现远程抄表和数据传输功能。
3.电能计量设备应具备防止欺诈和窃电的功能，保障供电安全。
六、用电设备设计1.住宅小区的用电设备应根据不同区域和用电负荷进行合理划分，确保各个区域的供电质量和稳定性。
2.住宅楼应设置相应的开关设备和保护设备，对用电设备进行保护和控制。
3.用电设备应具备节能功能，采用高效、环保的电器设备，以提高能源利用率和减少电力损耗。
总结住宅小区供电系统设计是为了确保住宅小区的电力供应安全、可靠和高效。
在设计过程中，应根据小区的特点和用电需求合理规划主变电所、配电室、电缆线路、电能计量和用电设备等各个环节，以满足住宅小区的用电需求并提高能源利用效率。
同时，还应考虑供电系统的可扩展性和维护性，以满足未来住宅小区发展的需求。
目录一、高层建筑供配电系统概述 (1)二、供配电设计 (2)（一）设计建筑概况 (2)（二）设计内容简介 (2)（三）负荷计算 (3)（四）高压配电系统设计 (8)1概况 (8)2设备选择 (9)（五）低压配电系统设计 (10)1概况 (10)2设备选择 (11)三、照明设计 (13)四、导线计算与线路敷设 (13)（一）导线计算 (13)（二）线路敷设 (16)（三）线路安装 (17)五、设计依据 (18)一、高层建筑供配电系统概述（一）高层建筑电气的特点1．用电设备种类多从前，设备占整个投资的10%，现在设备会占整个投资的40%，比如地王60%、宏昌50%；设备功能亦不断增强。
2．用电量大，即负载密度大由于照明及空调负荷多，电梯等运输设备多，给排水设备多，所以用电量特别大负载密度在60W/MM，高的有200/MM。
此数字是按照建筑面积来计算的。
3．供电可靠性要求高现代高层建筑均是采用两路独立的10kV电源同时供电。
一般高压采用单母线分段，自动切换，互为备用。
另外，还须装设应急备用柴油发电机组，要求在15秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。
应急备用发电机组：过去大多是采用柴油发电机组做应急备用电源的。
近年国外高层建筑已开始采用燃汽轮发电机。
这种发电机具有体积小、重量轻、反应速度快，故障率低等优点。
应急备用发电机组必须是快速自起动的。
按国外规定，应能在15s内恢复供电。
从可靠性出发最好选用两台，自动并车。
容量较小时也可选用一台。
4．电气系统复杂，电气线路多自动化程度高，电气用房多（二）高层建筑供配电系统的发展趋势：随着科学技术的飞速发展以及人民生活水平的不断提高，高层建筑正向着自动化、节能化、信息化、智能化方向发展。
电气设备趋向小型化、易操作化、寿命长、免维护、可扩展，并且更加安全可靠。
防止人身触电和火灾事故的措施更加完善线路敷设方式更加灵活供配电系统实现全面自动化更加注重保护环境和节约能源，实现可持续发展。
目录一、高层建筑供配电系统概述 (1)二、供配电设计 (2)（一）设计建筑概况 (2)（二）设计内容简介 (2)（三）负荷计算 (3)（四）高压配电系统设计 (8)1概况 (8)2设备选择 (9)（五）低压配电系统设计 (10)1概况 (10)2设备选择 (11)三、照明设计 (13)四、导线计算与线路敷设 (13)（一）导线计算 (13)（二）线路敷设 (16)（三）线路安装 (17)五、设计依据 (18)一、高层建筑供配电系统概述（一）高层建筑电气的特点1．用电设备种类多从前，设备占整个投资的10%，现在设备会占整个投资的40%，比如地王60%、宏昌50%；设备功能亦不断增强。
2．用电量大，即负载密度大由于照明及空调负荷多，电梯等运输设备多，给排水设备多，所以用电量特别大负载密度在60W/MM，高的有200/MM。
此数字是按照建筑面积来计算的。
3．供电可靠性要求高现代高层建筑均是采用两路独立的10kV电源同时供电。
一般高压采用单母线分段，自动切换，互为备用。
另外，还须装设应急备用柴油发电机组，要求在15秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。
应急备用发电机组：过去大多是采用柴油发电机组做应急备用电源的。
近年国外高层建筑已开始采用燃汽轮发电机。
这种发电机具有体积小、重量轻、反应速度快，故障率低等优点。
应急备用发电机组必须是快速自起动的。
按国外规定，应能在15s内恢复供电。
从可靠性出发最好选用两台，自动并车。
容量较小时也可选用一台。
4．电气系统复杂，电气线路多自动化程度高，电气用房多（二）高层建筑供配电系统的发展趋势：随着科学技术的飞速发展以及人民生活水平的不断提高，高层建筑正向着自动化、节能化、信息化、智能化方向发展。
电气设备趋向小型化、易操作化、寿命长、免维护、可扩展，并且更加安全可靠。
防止人身触电和火灾事故的措施更加完善线路敷设方式更加灵活供配电系统实现全面自动化更加注重保护环境和节约能源，实现可持续发展。
二、供配电设计（一）建筑概况本设计建筑为高层商住楼，一栋15层高塔楼组成；首层为商场，2至15层为住宅，地下室为车库，总用地面积2000.4平方米，总建筑面积10000平方米。
本大厦属二类高层民用建筑。
一层商场需要二次装修场所的配电和照明，由二次装修设计；建筑物立面照明等由环境设计负责，本设计预留电源容量。
（二）设计内容简介本设计内容主要包括高低压配电、应急电源、照明等。
在具体设计之前，先说明一下一般建筑物供配电系统的方框图，如图1所示，图中没有画出自备电站。
计算、设计过程，首先是负荷计算，确定变压器和柴油发电机的容量，然后是高压系统和低压系统的设计，接下来是照明设图1 建筑物供配电系统方框图计，最后说明导线计算和选择。
（三）负荷计算1、负荷计算方法（1）需要系数法公式：所有住房用电量之和为Pe= ΣPi有功功率为P30＝Pe*Kd容量为S30＝P30/COSΦ无功功率为Q30＝P30×tanΦ总电流为I30＝S30/(3U)（2）估算法公式：P30=Ks*A/1000 (kw)P30总功率，A总建筑面积，Ks功率密度为60W/m22、变压器负荷计算（1）住宅、商铺、其它等用电量计算住宅用电：设二房户设备容量约为6KW ，三房户的设备容量为8KW 而一共30户二房户，15户三房户。
Pn=30*6+15*8=300KW查《民用建筑电气设计手册》、《高层建筑电气设计手册》等手册取：COSФ=0.8 Kd=0.4 Pc= Kd* Pn=0.4*300=120KWQc=Pc*tanФ=120*0.75=90Kvar商铺用电：设一间商铺设备容量为10KW一层共有8间商铺，Pn=8*10=80KWCOSФ=0.8 Kd=0.8 Pc= Kd* Pn=0.8*80=64KWQc= Pc*tanФ=64*0.75=48Kvar电梯用电：本楼共有2台电梯（一台作客梯，另一台作消防电梯），选18KW的电梯COSФ=0.6 Kd=0.7 Pc= Kd* Pn=0.7*18=12.6KW Qc= Pc*tanФ=12.6*1.3=16.4Kvar总电梯功率 P=2 Pc=25.2 KWQ=2Qc=32.8Kvar其它用电：排烟兼排风机（3台3KW），COSФ=0.8 ，Kd=1 , Pn=9WPc= Kd* Pn=1*9=9KWQc= Pc*tanФ=9*0.75=6.75Kvar 给水泵（4台给水泵，2台备用，11KW）COSФ=0.8 ，Kd=0.7, Pn=22WPc= Kd* Pn=0.7*22=15.4KWQc= Pc*tanФ=15.4*0.75=11.55Kvar 潜水泵（5台2KW）, COSФ=0.8 ，Kd=0.6 , Pn=10WPc= Kd* Pn=0.6*10=6KWQc= Pc*tanФ=6*0.75=4.5Kvar消防泵（2台13KW）, COSФ=0.8 ，Kd=1 , Pn=26KWPc= Kd* Pn=1*26=26KWQc= Pc*tanФ=26*0.75=19.5Kvar 自喷泵（2台13KW）, COSФ=0.8 ，Kd=1 , Pn=26KWPc= Kd* Pn=1*26=26KWQc= Pc*tanФ=26*0.75=19.5Kvar 正压风机（1台13KW）,CO SФ=0.8 ，Kd=1 , Pn=13KWPc= Kd* Pn=1*13=13KWQc= Pc*tanФ=13*0.75=9.75Kvar（2）照明用电（公共场所）公共楼梯走道照明：地下一层有8盏吸顶灯（30W），6盏荧光灯（40W）Pn=30*8+6*40=0.48KWCOSФ=0.8 Kd=0.7Pc= Kd* Pn=0.7*0.48=0.34KWQc= Pc*tanФ=0.34*0.75=0.25Kvar 一层有10盏吸顶灯（30W），30盏筒灯（15W）Pn=30*10+30*15=0.75KWCOSФ=0.8 Kd=0.7Pc= Kd* Pn=0.7*0.75=0.525KWQc= Pc*tanФ=0.525*0.75=0.39Kvar 二层至十五层有155盏吸顶灯（30W）Pn=155*30=4.65KWCOSФ=0.8 Kd=0.7Pc= Kd* Pn=0.7*4.65=3.255KWQc= Pc*tanФ=3.255*0.75=2.44KvarP总=地下一层照明+一层照明+二层至十六层照明=6KWPc= 0.34+0.525+3.255=4.12KWQc=0.25+0.39+2.44=3.08Kvar地下一层一般照明：地下一层一般照明灯有40盏荧光灯（40W）Pn=40*40=1.6KWCOSФ=0.8 Kd=0.8Pc= Kd* Pn=0.8*1.6=1.28KWQc= Pc*tanФ=1.28*0.8=1.024Kvar地下一层应急照明：地下一层应急照明灯有60盏荧光灯（40W），10盏应急灯（20W）Pn=60*40+20*10=2.6KWCOSФ=0.8 Kd=0.8Pc= Kd* Pn=0.8*2.6=2.08KWQc= Pc*tanФ=2.08*0.8=1.664Kvar 变压器负荷计算表：不计平时不用的负荷：Pc总= 241.08KW Qc总= 194.868 Kvar Sc总=310KVA 选用变压器容量为630KVA3、无功功率补偿计算补偿前COSФ= Pc总/ Sc总=241.08/301.35=0.8现将COSФ提高到0.9，Sc后= Pc总/0.9=267.9 KVA自喷泵26 1 0.8 26 19.5正压风机13 1 0.8 13 9.75发电机负荷：Pc总= 114.2 KW Qc总= 92.7Kvar Sc总=147.1 KVA取需要系数Kd=0.85，Pc总= 97.07 KW Qc总= 78.8Kvar Sc总=125KVA所以发电机的容量选用120KW，沃尔奔达VERYPOWER发电机组VP151的额定功率为120KW（三）高压配电系统设计1、概况1）本工程选用RGC型环网柜作为高压配电柜。
按照深圳供电局要求，10KV高压配电系统采用环网供电方式，其进出线电源柜选用以SF6作为灭弧介质的负荷开关柜来分合额定值以下的负荷，并配以手动开合弹簧储能操作机构，馈线柜装有负荷开关及负荷开关联动的高压熔断器，后者作为短路保护，当短路时，熔断器熔断并联动负荷开关脱扣分断，在馈线柜电缆侧设有接地开关，按地需要可使电缆接地，接地开关与负荷开关之间亦有机械联锁装置2）高压配电室与低压配电室合为一处，设在地下一层，变压器安装容量为630KVA。
3）为提高功率因数，低压侧设置了带功率因数自动补偿装置的无功补偿器，柜内设体积小的干式电容器，补偿后高压侧功率因数不低于0.92 设备选择1）Safe Ring SF6环网柜Safe Ring环网柜的额定电压为10KV，额定电流：630A，负荷开关额定电流：630A，熔断器是ABB公司产品CEF型，在没有过负荷的正常操作下熔断器取50A；在最大20%的过负荷并在正常操作下熔断器取63A，进线电缆处装有MWD型避雷器。
2) 变压器：变压器选用SC9型薄绝缘环氧浇注变压器。
请注意配IP20级保护外壳及自动送风装置，为提高变压器输出液形质量，增加系统抗干扰能力，提高防触电保护灵敏度，变压器绕组连接组别选为D,yn11。
变压器额定容量：630KVA（五）低压配电系统设计1 概况低压配电系统共设三段母线，其中一段TM1正常工作母线，向一般负荷供电；另外两段为保安母线，正常情况下，由TM1变压器供电；市电停电时，由发电机供电。
TM1工作母线和发电机供电间设有带机械和电气联锁的切换开关，其中一段保安母线向消防等公共负荷供电，另一段向重要负荷供电的开关带别脱扣，当发生火灾时，消防控制室发出指令可解除列重要负荷，使柴油发电机组向消防供电。
低压线路的接线方式：放射式、树干式、链式2、大楼低压配电1）大厦低压配电系统的接地型为TN-S式，即将正常工作时有电流通过的N（中性线）与保护作用的PE线（保护线），只在变配电室内相接于同一楼地点，以后分开引出，彼此绝缘互不共用2）供电给电气竖井内配电箱的配电线路，其设备的PE保护线则从相应层电气竖井的PE专用铜排引出，该专用PE铜排从低压配电柜引至电气竖井，并在地下一层电气竖井内作等电位联接，盘底距地0.5M墙上安装3）电气设备故障时，为防止人身间接接触电气火灾，采用了具有短路保护和过载保护的自动切断供电的保护措施3、住宅低压配电（1）每层装设一块计量各户用电的电度表，公用照明及动力电度表宜装在总配电装置处。
