消弧线圈电流测试仪

消弧线圈的工作原理消弧线圈是一种用于电力系统中的电弧控制装置，它的工作原理是通过产生高频振荡电流来控制电弧的形成和消除，以保护电力设备和人员的安全。

下面将详细介绍消弧线圈的工作原理及其相关参数和特点。

1. 工作原理：消弧线圈的工作原理基于电磁感应和高频振荡技术。

当电力系统中浮现故障或者短路时，会产生电弧，电弧会导致电流过大、电压异常等问题，对电力设备和系统造成严重损坏。

消弧线圈通过产生高频振荡电流，使电弧在振荡电流的作用下断开，从而消除电弧现象。

2. 参数和特点：（1）频率：消弧线圈通常工作在几千赫兹至几十千赫兹的频率范围内，这种高频振荡电流能够有效地控制电弧的形成和消除。

（2）电流：消弧线圈的输出电流通常在几百安培至几千安培之间，电流的大小取决于电力系统的额定电流和需要消弧的负载特性。

（3）电压：消弧线圈的输出电压通常在几千伏至几十千伏之间，电压的大小取决于电力系统的额定电压和需要消弧的负载特性。

（4）响应时间：消弧线圈具有快速响应的特点，可以在几毫秒至几十毫秒的时间内实现电弧的消除，保护电力设备和系统的安全。

（5）稳定性：消弧线圈具有良好的稳定性和可靠性，能够在不同工作条件下保持稳定的输出电流和电压。

3. 工作过程：消弧线圈的工作过程包括电弧形成、电弧控制和电弧消除三个阶段。

（1）电弧形成：当电力系统中浮现故障或者短路时，电弧会在故障点产生。

电弧线圈通过感应电弧的存在，并对电弧进行检测和识别。

（2）电弧控制：一旦电弧被检测到，消弧线圈会即将产生高频振荡电流，并将其送入电力系统中。

高频振荡电流的作用下，电弧会受到干扰和削弱，从而控制电弧的形成和传播。

（3）电弧消除：在电弧控制的作用下，电弧会逐渐削弱，直至彻底熄灭。

消弧线圈会根据电弧的状态进行反馈调节，以确保电弧能够迅速而稳定地消除。

4. 应用领域：消弧线圈广泛应用于电力系统中的高压开关设备、断路器、隔离开关等，用于保护电力设备和系统的安全。

它能够有效地控制电弧的形成和消除，避免电力设备受到电弧的损坏，提高电力系统的可靠性和稳定性。

全自动电容电流测试仪PT接线方式及PT的变比配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响，如果PT 的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。

因此为了测得正确的数据，在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。

目前，我国配电网的PT接线方式有以下几种：1. 3PT接线方式这种接线方式分“N接地”、“B相接地”两种，分别如图4和图5所示。

对于这两种方式，均从N-L两端注入测试信号。

根据所用PT的不同，组成开口三角的二次绕组第（1）种是100/3（V）时变比设置为第（2）种是100（V）时变比设置为第（3）种是（V ）时变比设置为其中UL的配电网系统的线电压，如6kV、10kV或35kV。

图4 N接地方式图 5 B相接地方式图4、图5所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接在消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。

这时，为了使用 HTCI-H型配网电容电流测试仪进行容性电流的测量，必须将运行方式转换为图4或图5所示的运行方式。

常见的采用3PT接线方式的配网其运行方式如图6所示：图6 常见的采用3PT接线方式的配网运行方式这时，使用“电容电流测试仪”测量配网电容电流前必须完成以下操作：⑴检查测量用的PT高压侧中性点是否安装高阻消谐器，如有，将其短接。

从测量原理可知，选用哪组PT进行测量，我们就只考虑这组PT的接线情况。

而无需关心系统内的其他PT的情况。

⑵如果系统中有些PT安装高阻消谐器，有些没安装，则完全可以从没有安装高阻消谐器的PT进行测量，这样可以省去短接消谐器的工作。

⑶检查消弧线圈是否全部退出运行。

在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行，并非只退出该变电站的消弧线圈。

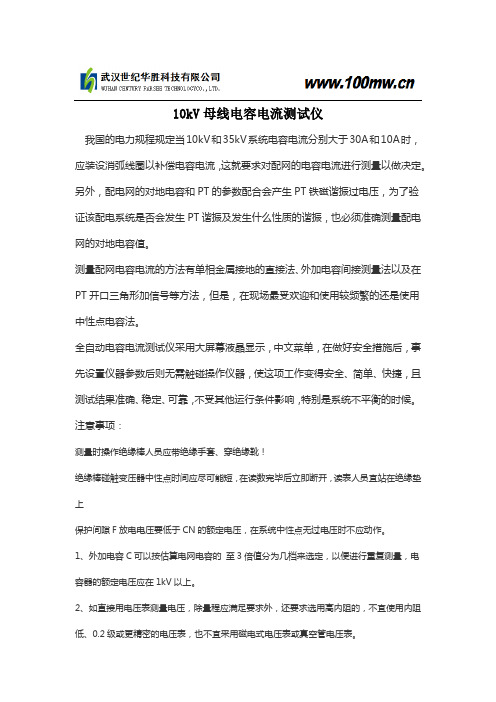

10kV母线电容电流测试仪我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。

另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。

测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法，但是，在现场最受欢迎和使用较频繁的还是使用中性点电容法。

全自动电容电流测试仪采用大屏幕液晶显示，中文菜单，在做好安全措施后，事先设置仪器参数后则无需触碰操作仪器，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠，不受其他运行条件影响，特别是系统不平衡的时候。

注意事项：测量时操作绝缘棒人员应带绝缘手套、穿绝缘靴！绝缘棒碰触变压器中性点时间应尽可能短，在读数完毕后立即断开，读表人员宜站在绝缘垫上保护间隙F放电电压要低于CN的额定电压，在系统中性点无过电压时不应动作。

1、外加电容C可以按估算电网电容的至3倍值分为几档来选定，以便进行重复测量，电容器的额定电压应在1kV以上。

2、如直接用电压表测量电压，除量程应满足要求外，还要求选用高内阻的，不宜使用内阻低、0.2级或更精密的电压表，也不宜采用磁电式电压表或真空管电压表。

3、测量工作应在天气良好无大风情况下进行，以免系统发生单相接地后中性点产生高电压带来危险。

4、电缆馈电系统一般不对称电压很低，为提高系统电容测量精度，要求有较高的不对称电压值，为此可在一相上接入电容器或断开一相电缆，其容量能使不对称电压提高到2%相电压，不过最后应当从计算出的系统对地电容中减去或加上这一部分电容。

例如，某一10kV电缆馈电系统估算的电容电流为100A，造成人不对称电压为2%相电压的电容电流IC≈100×2%＝2A为此可选表2-5中截面95mm2，6km长具有电容电流等于6A的三相备用用电缆，使其一相断开（具有2A电流），即可满足要求。

消弧线圈的工作原理消弧线圈是电气设备中常见的一种元件，其作用是用来消除电路中产生的电弧现象，保护电气设备和人身安全。

消弧线圈的工作原理是通过特定的电磁原理来实现的。

本文将从原理、结构、工作过程、应用范围和维护保养等方面详细介绍消弧线圈的工作原理。

一、原理1.1 电磁感应原理：消弧线圈利用电磁感应原理，当电路中产生电弧时，电流突然变化会产生磁场，消弧线圈中的线圈感应到这一变化，产生反向磁场，从而将电弧熄灭。

1.2 磁场相互作用原理：消弧线圈中的线圈和铁芯之间的相互作用，使得磁场得以集中，提高消弧效果。

1.3 能量转换原理：消弧线圈将电路中的电能转换为磁能，再转换为热能，从而使电弧得以熄灭。

二、结构2.1 线圈：消弧线圈中包含一个或多个线圈，用来感应电路中的电弧。

2.2 铁芯：消弧线圈的铁芯起到集中磁场的作用，提高消弧效果。

2.3 外壳：消弧线圈通常采用绝缘材料制成外壳，用来保护线圈和铁芯，确保安全使用。

三、工作过程3.1 电路中产生电弧：当电路中出现电弧时，消弧线圈开始工作。

3.2 线圈感应：消弧线圈中的线圈感应到电弧产生的磁场变化。

3.3 磁场反向作用：消弧线圈产生的反向磁场与电弧磁场相互作用，使电弧熄灭。

四、应用范围4.1 电力系统：消弧线圈广泛应用于电力系统中，用来保护电力设备和线路。

4.2 工业设备：在工业设备中，消弧线圈也扮演着重要的保护作用，防止设备损坏。

4.3 交通领域：消弧线圈在交通领域中也有应用，例如地铁、高铁等交通设备中均会使用消弧线圈。

五、维护保养5.1 定期检查：消弧线圈需要定期检查线圈和铁芯是否损坏，确保其正常工作。

5.2 清洁保养：保持消弧线圈清洁，避免灰尘和杂物影响其工作效果。

5.3 替换维修：如果发现消弧线圈损坏或效果下降，应及时替换或维修，确保其正常工作。

综上所述，消弧线圈通过电磁感应原理、磁场相互作用原理和能量转换原理来实现电弧的熄灭，其结构简单，工作可靠，应用范围广泛。

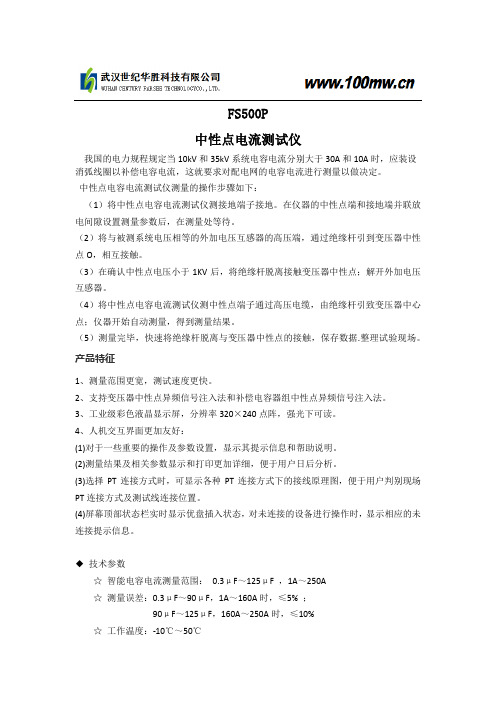

FS500P中性点电流测试仪我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配电网的电容电流进行测量以做决定。

中性点电容电流测试仪测量的操作步骤如下：（1）将中性点电容电流测试仪测接地端子接地。

在仪器的中性点端和接地端并联放电间隙设置测量参数后，在测量处等待。

（2）将与被测系统电压相等的外加电压互感器的高压端，通过绝缘杆引到变压器中性点O，相互接触。

（3）在确认中性点电压小于1KV后，将绝缘杆脱离接触变压器中性点；解开外加电压互感器。

（4）将中性点电容电流测试仪测中性点端子通过高压电缆，由绝缘杆引致变压器中心点；仪器开始自动测量，得到测量结果。

（5）测量完毕，快速将绝缘杆脱离与变压器中性点的接触，保存数据.整理试验现场。

产品特征1、测量范围更宽，测试速度更快。

2、支持变压器中性点异频信号注入法和补偿电容器组中性点异频信号注入法。

3、工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。

4、人机交互界面更加友好：(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。

(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。

(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。

(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。

◆技术参数☆智能电容电流测量范围：0.3μF～125μF ，1A～250A☆测量误差：0.3μF～90μF，1A～160A时，≤5% ；90μF～125μF，160A～250A时，≤10%☆工作温度：-10℃～50℃☆相对湿度：≤80%☆工作电源：AC 220V±10%50±1Hz☆外行尺寸：350mm×200mm×150mm☆仪器重量：2.5kg☆使用电网电压等级：1kV~66kV产品别称：全自动电容电流测试仪、微机型电容电流测试仪、配电网电容电流测量仪、配电网电容电流测试仪、配电网电容电流测试系统、全自动电容电流测试仪、配电网微机型电容电流测试仪。

为什么要测量配电网电容电流？配电网电容电流测试仪是电力工作者在进行配电网电容电流测试时使用的仪器。

在电力系统中为什么要对配电网电容电流进行测量，最直接且重要的原因就是电力安全问题。

电力系统中，66kv及以下的配电网其中性点是非直接接地系统，线路系统出现单相接地时，流过故障点的电流由于是线路对地电容产生的电容电流，所以不会马上对设备造成损坏，也不会使断路器断开，但是一定要想办法找出故障点并消除。

避免因此造成电气设备损坏以及其他安全事故。

包括：1.单相接地电流通过调相机和变压器等造成铁心烧坏。

2.人在单相接地故障点附近时，由于电流从触地点以同心圆的方式向外20米扩散，每个圆周均有不同电位，人体两脚接触地面两点易发生跨步电压危险。

3.单相接地使非故障对地电压比原来电压高几倍，如果发生弧光接地，甚至出现2.5-3倍的电压，弧光还会促使导线周围气体发生游离，高电压碰上气体游离容易造成相间短路，对电器设备和系统造成破坏性故障。

4.接地点还会使故障设备绝缘材质带电，造成人体触电事故。

根据国家电力规程，在10kv系统电容电流分别大于30A，35kv 系统电容电流分别大于10A的情况下，都需安装消弧线圈，以补偿电容电流。

因此需要对配电网电容电流进行测试，以此决定是否需要安装消弧线圈。

还有个原因是由于配电网对地电容与PT参数配合，会产生PT铁磁谐振过压，为了验证谐振的性质，准确测量出配电网对地电容值就变得十分必要。

传统配电网电容电流测试方法是开口三角异频信号注入法，此方法要求系统必须平衡，但实际95%的系统都不平衡，因此很快被淘汰，取而代之的是配电网电容电流测试仪。

该仪器无需和一次侧打交道，因而不存在试验的危险性，不仅如此，它的操作接线都简单，测试速度快，测量数据准确，大大提高了电力工作者的工作效率，是电力工作者的得力助手！。
