矢量网络分析仪矢量网络分析仪是一种广泛应用于通信、无线电设备和电子电路实验的精密测试仪器。
它可以测量电路中各种参数，如反射系数、传输系数和阻抗等，并为分析电路的性能提供数学模型。
本文将对矢量网络分析仪的原理、结构和应用进行详尽介绍。
一、矢量网络分析仪的原理矢量网络分析仪的原理是基于麦克斯韦方程组和电磁场理论。
在基础电磁理论的基础上，矢量网络分析仪将电信号分为正弦波和相位两部分进行测量，通过计算这些部分的幅度和相位差异，可以确定电路中各种参数的值。
这里简单介绍一下矢量网络分析仪的基本工作原理。
1.1 反射系数的测量反射系数是指信号在电路中反射时与源信号之间的关系。
在矢量网络分析仪的测量中，反射系数的测量可以通过向电路输入一个特定频率的正弦信号，并在电路的接收端检测到其反射信号，然后测量两个信号之间的相位和振幅差异，来计算反射系数的值。
1.2 传输系数的测量传输系数是指信号从电路的输入端到输出端的传输效率。
在矢量网络分析仪的测量中，传输系数可以通过在电路的输入端和输出端分别加入正弦信号，并测量两个信号之间的相位和振幅差异，来计算传输系数的值。
1.3 阻抗的测量阻抗是指电路对电流和电势差的响应，其强度和方向受到电路的各种参数的影响。
在矢量网络分析仪的测量中，阻抗可以通过向电路输入一个特定频率的正弦信号，并通过测量电路中的电流和电势差，来计算阻抗的值。
二、矢量网络分析仪的结构矢量网络分析仪的结构主要分为三部分：源信号、接收器和计算机控制系统。
源信号负责向电路中输入正弦信号，接收器负责检测电路中的反射和传输信号，计算机控制系统则负责数据处理和分析。
下面将对这些部分的结构和功能进行详细介绍。
2.1 源信号源信号是矢量网络分析仪的核心部分之一。
它主要通过向电路中输入不同频率和振幅的信号来测量电路的性能。
源信号通常由射频信号发生器（RF signal generator）或特定的示波器（oscilloscope）提供，其输出功率和波形必须具有高度稳定性和可控制性。
向量网络分析仪的原理与应用向量网络分析仪是一种可以对电路参数进行测量的专用电子仪器，广泛应用于无线通信、雷达、卫星通信等领域。
它可以测量信号的幅度、相位、插入损耗、回波损耗等各种重要参数，在信号处理、系统优化等方面具有非常重要的作用。
本文将从向量网络分析仪的原理和应用两个方面进行探讨。
一、向量网络分析仪的原理向量网络分析仪是通过对电路中的信号进行反射和传输的测量，以确定电路的特性和参数。
它主要是利用微波技术的三种基本元件：定向耦合器、相移器和反射器。
在测量过程中，向量网络分析仪几乎可以实现无失真测量，保证了测量数据的精确性。
1. 定向耦合器的原理定向耦合器是将一部分信号从一个端口向另一个端口传递，并将另一个端口的反向信号从另一个端口向一个端口返回的装置。
它可以将一个场景中的能量确定地分成两个部分，一部分能量从一个端口进入，另一部分能量从第二个端口向一个端口返回，而且这两个部分可以在方向和幅度上确定。
定向耦合器的原理是根据耦合器内部设计的传输线和阻抗变化，使信号以一定的比例从一个端口传输并把另一个端口的反向信号反射回来，从而达到测量的目的。
2. 相移器的原理相位移器是一种能够改变微波信号相位的电路元件。
它通过改变传输线的长度或绕线数来改变传输线的电路长度，从而实现对信号的相位进行调节。
在向量网络分析仪中，相位移器常用于相量分析，即对于多个信号的相位关系进行测量和分析。
3. 反射器的原理反射器是将入射波全部或部分反射回来的装置，用于衡量电路中反射损耗等参数。
反射器的原理是将电流反射回来，利用反射后波和原来波的干涉来衡量相对相位差的大小。
通过对反射波和入射波的干涉分析，可以得到入射波和反射波之间的相位差和幅度比值。
二、向量网络分析仪的应用向量网络分析仪除了在电路测量中广泛应用外，还有很多其他的应用场景。
1. 无线通信向量网络分析仪在无线通信方面有着非常广泛的应用。
它可以帮助测试无线设备的输入输出电平、信道传输特性、增益损耗等参数，从而提高无线传输的效率和可靠性。

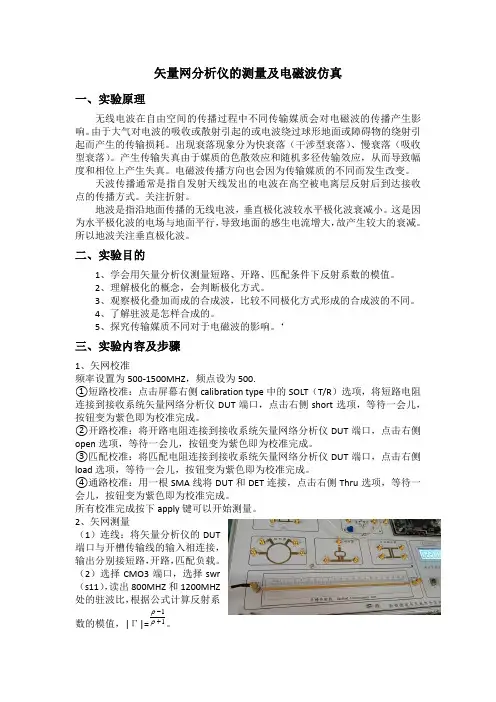

矢量网分析仪的测量及电磁波仿真一、实验原理无线电波在自由空间的传播过程中不同传输媒质会对电磁波的传播产生影响。
由于大气对电波的吸收或散射引起的或电波绕过球形地面或障碍物的绕射引起而产生的传输损耗。
出现衰落现象分为快衰落（干涉型衰落）、慢衰落（吸收型衰落）。
产生传输失真由于媒质的色散效应和随机多径传输效应，从而导致幅度和相位上产生失真。
电磁波传播方向也会因为传输媒质的不同而发生改变。
天波传播通常是指自发射天线发出的电波在高空被电离层反射后到达接收点的传播方式。
关注折射。
地波是指沿地面传播的无线电波，垂直极化波较水平极化波衰减小。
这是因为水平极化波的电场与地面平行，导致地面的感生电流增大，故产生较大的衰减。
所以地波关注垂直极化波。
二、实验目的1、学会用矢量分析仪测量短路、开路、匹配条件下反射系数的模值。
2、理解极化的概念，会判断极化方式。
3、观察极化叠加而成的合成波，比较不同极化方式形成的合成波的不同。
4、了解驻波是怎样合成的。
5、探究传输媒质不同对于电磁波的影响。
‘三、实验内容及步骤1、矢网校准频率设置为500-1500MHZ ，频点设为500.①短路校准：点击屏幕右侧calibration type 中的SOLT （T/R ）选项，将短路电阻连接到接收系统矢量网络分析仪DUT 端口，点击右侧short 选项，等待一会儿，按钮变为紫色即为校准完成。
②开路校准：将开路电阻连接到接收系统矢量网络分析仪DUT 端口，点击右侧open 选项，等待一会儿，按钮变为紫色即为校准完成。
③匹配校准：将匹配电阻连接到接收系统矢量网络分析仪DUT 端口，点击右侧load 选项，等待一会儿，按钮变为紫色即为校准完成。
④通路校准：用一根SMA 线将DUT 和DET 连接，点击右侧Thru 选项，等待一会儿，按钮变为紫色即为校准完成。
所有校准完成按下apply 键可以开始测量。
2、矢网测量（1）连线：将矢量分析仪的DUT端口与开槽传输线的输入相连接，输出分别接短路，开路，匹配负载。
