安规电容基本知识_图文共35页

安规电容，采用IEC 标准，先进的生产技术和严谨的质量保证体系。

/c?word=%CA%B2%C3%B4%3B%CA%C7%3B%B0%B2%3B%B9%E6% 3B%B5%E7%C8%DD&url=http%3A//www%2Emculib%2Ecom/files/tmcu/tm3576%2Etxt&b=47& a=16&user=baidu根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y 电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差别在于: 1. X1耐高压大于2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压n/a 4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IE C664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

安规电容描述何為直流电容器直流电容器是一种主要设计用于直流电压的电容器，直流电容器不适合用于交流电源但可用于含有脉冲或交流成份的交流电压电路。

不论用于何种电路﹐连续施加在电容器上的最大直流电压或最大交流电压有效值或脉冲电压的峰值不可超过电容器的额定电压。

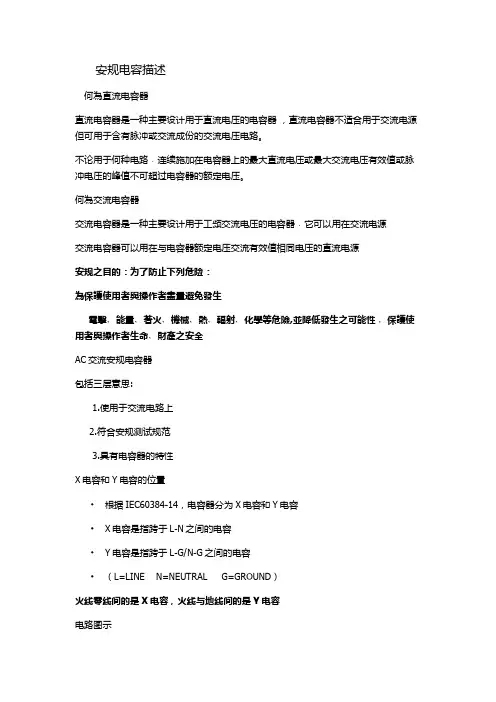

何為交流电容器交流电容器是一种主要设计用于工频交流电压的电容器﹐它可以用在交流电源交流电容器可以用在与电容器额定电压交流有效值相同电压的直流电源安规之目的：为了防止下列危险：為保護使用者與操作者盡量避免發生電擊﹑能量﹑著火﹑機械﹑熱﹑輻射﹑化學等危險,並降低發生之可能性﹐保護使用者與操作者生命﹑財產之安全AC交流安规电容器包括三层意思:1.使用于交流电路上2.符合安规测试规范3.具有电容器的特性X电容和Y电容的位置•根据IEC60384-14，电容器分为X电容和Y电容•X电容是指跨于L-N之间的电容•Y电容是指跨于L-G/N-G之间的电容•（L=LINE N=NEUTRAL G=GROUND）火线零线间的是X电容，火线与地线间的是Y电容电路图示X电容和Y电容在电路中的位置X1Y2的原因由于电容器的用途具有上述三种功能,因此一般作安规测试时,元件需同时通过X电容和Y电容的测试标准.例如X1/Y2代表元件同时符合X电容和Y电容的测试标准X电容的分类Y类电容器的分类安规电容使用额定电压小于150V 时,可用Y4电容.Y1或Y2电容可以使用于双重绝缘的场合额定电压大于150V,小于等于250V时,用Y1电容;额定电压小于150V 时,可用Y2电容.两个额定值相同的Y2可以充当一个Y1使用;两个额定值相同的Y4可以充当一个Y2使用.认证系统一览表VDE德国零部件产品认证VDE是德国著名的测试机构，直接参与德国国家标准制定。

同UL一样VDE标志只有VDE公司才能授权使用VDE标志。

大部分人对VDE的认识停留在电器零部件认证上，其实VDE测试除传统的电器零部件，电线电缆，插头等认证之外同样也可核发EMC标志以及VDE-GS标志。

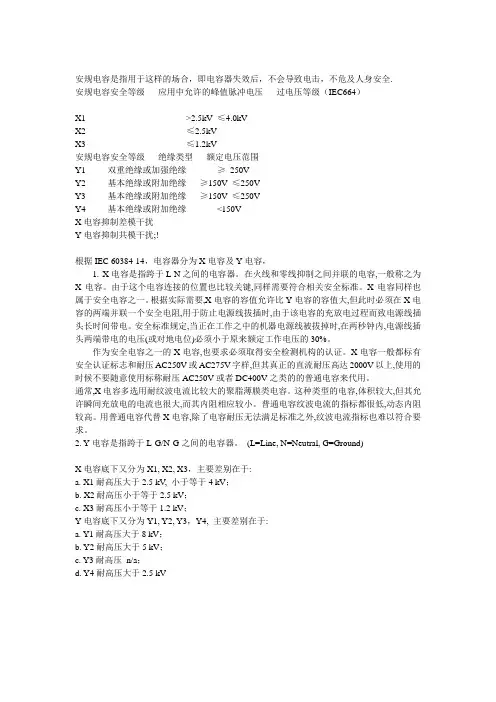

安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV≤4.0kVX2 ≤2.5kVX3 ≤1.2kV安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘<150VX电容抑制差模干扰Y电容抑制共模干扰;!根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器。

在火线和零线抑制之间并联的电容,一般称之为X电容。

由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。

X电容同样也属于安全电容之一。

根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。

安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。

作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。

X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。

通常,X电容多选用耐纹波电流比较大的聚脂薄膜类电容。

这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。

普通电容纹波电流的指标都很低,动态内阻较高。

用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。

2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差别在于:a. X1耐高压大于2.5 kV, 小于等于4 kV；b. X2耐高压小于等于2.5 kV；c. X3耐高压小于等于1.2 kV；Y电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于:a. Y1耐高压大于8 kV；b. Y2耐高压大于5 kV；c. Y3耐高压n/a；d. Y4耐高压大于2.5 kVX1安规电容（金属化聚丙烯薄膜抗干扰电容X1）为无感结构，用金属化聚丙烯膜作电介质/电极绕制而成，导线采用镀锡铜包钢线，使用环氧树脂密封在塑料壳内。

什么是安规电容安规电容参数及作用和应用安规电容：安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。

基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。

X电容抑制差模干扰，Y电容抑制共模干扰。

什么是安规电容 X 电容 Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

安规电容知识详解，X电容和Y电容的作⽤以及应⽤、耐压选择⼀、安规电容安规电容之所以称之为安规，它是指⽤于这样的场合：即电容器失效后，不会导致电击，也不危及⼈⾝安全。

安规电容包含X电容和Y电容两种，它普通电容不⼀样的是，普通电容即使在外部电源断开之后，它内部储存电荷依然会保留很长⼀段时间，但是安规电容不会出现这个问题。

安规电容⼤多数为蓝⾊、黄⾊、灰⾊以及红⾊等。

1、安规X电容X电容是跨接在电⼒线两线之间，即“L-N”之间，X电容器能够抑制差模⼲扰，通常采取⾦属化薄膜电容器，电容容量是uF级。

X电容多数是⽅型，也就是类似于盒⼦的形状，在它的表⾯⼀般都标有安全认证标志、耐压字样（⼀般有AC300V或AC275V）、依靠标准等信息。

X电容虽然是CBB电容的⼀种，但是并不是每⼀种CBB电容就能做X电容必须要达到安规标准。

2、安规Y电容Y电容通常都是陶瓷类电容器，⼀般成队出现，多数是扁圆形外观，颜⾊呈现蓝⾊，能够抑制共模⼲扰，Y电容容量是nF级。

基于漏电流的制约，Y电容量不可很⼤。

Y电容多数适⽤于隔离场合，按照IEC标准，Y1产品电⽓间隙最⼩为8.0㎜，Y2产品电⽓间隙不低于6.3㎜，作为隔离产品，安全距离要做够，避免⾼压通电发⽣拉弧现象。

⼆、安规电容选择1、耐压选择X型安规电容根据耐压分为 X1、X2、X3三种，安规电容安全等级中允许的峰值脉冲电压过电压等级：2.5kV＜X1≤4.0kV、X2≤2.5kV、X3≤1.2kVY型安规电容安全等级：Y1≥250V，允许峰值脉冲电压＞8KV；150V≤Y2≤300V，允许峰值脉冲电压＞5KV，Y4＜150V，允许峰值脉冲电压＞2.5KV不同电路选择不同的耐压值的安规电容，不能过⼤也不能过⼩，对于X电容来说，很多时候都选⽤X2电容。

2、认证类型不管是什么元器件，只要是正规的都要有认证，安规认证还包括产品安全认证、环境认证、能源认证，不同国家有不同的安规规定，有些规定了强制认证，认证有很多，⽐如中国CQC认证、德国的VDE认证、美国的UL认证、欧盟的ENEC认证、韩国的KC认证等。

安规电容和共模电感都是电子设备中用于提高安全性和电磁兼容性的重要组件。

具体如下：
- 安规电容：
- 安规电容是指符合安全规范的电容器，它们设计用于确保即使在电容器失效的情况下，也不会导致电击或危及人身安全。

- 安规电容器分为X电容和Y电容。

X电容跨接在电力线的两线（L-N）之间，主要用于抑制差模干扰；而Y电容则分别跨接在电力线的任一线与地（L-E，N-E）之间，主要用于抑制共模干扰。

- 这些电容器通常用于电源电路中，以减少电磁干扰（EMI），并满足国际安全标准，如IEC 60384-14要求。

- 共模电感：
- 共模电感是一种用于抑制共模干扰的电感器。

共模干扰是指两条导线上电流方向相同的干扰信号，这种干扰可能会导致设备性能下降或故障。

- 共模电感通常用于电源线或信号线的输入端，以防止外部干扰信号进入设备内部，或者防止内部产生的干扰信号泄露到外部。

- 在设计时，共模电感的绝缘性能必须满足安规要求，以避免在接触到高压冲击信号时损坏，从而保证用户的安全。

总的来说，安规电容和共模电感都是为了确保电子设备的安全性和可靠性而设计的。

在选择这些组件时，需要根据具体的应用和安全标准来选择合适的型号和参数。

什么是安规电容安规电容参数及作用和应用一、安规电容：安规强调对使用和维护人员的保护，是我们使用电子产品方便同时，不让电子产品给我们带来危险，同时允许设备部分或全部功能丧失。

设备部分或全部功能丧失，但是不会对使用人员带来危险，那么安全设计则是合格的——尽管设备不能使用或变成一堆废物。

即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。

基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。

X电容抑制差模干扰，Y电容抑制共模干扰。

二、什么是安规电容 X 电容 Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模干扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

安规电容讲解
安规电容（Safety Capacitor）是一种专为满足电气安全标准设计制造的电子元件，主要用于电源滤波、EMC（电磁兼容性）改善等方面，并确保在故障条件下，能够有效地保护使用者免受电击或其他电气危害。

这类电容通常应用于家用电器、电源适配器、照明设备、电机驱动电路及各种工业控制设备等需要符合国际安全认证要求的电子产品中。

安规电容主要分为两大类：
1. X电容（AC Line Filter Capacitor）：
- X电容主要用于跨接于交流电源的火线（L）和零线（N）之间，起到抑制差模干扰的作用，即过滤掉电源线上由于负载切换等原因产生的共模噪声。

- X电容一般要求具有较高的耐压等级，且必须配备保险丝或者热熔断器，以防电容失效时短路电流过大造成危险。

- 在产品认证方面，常见的有IEC/EN 60384-14标准，并需通过如VDE、UL、CQC等各国和地区的产品安全认证。

2. Y电容（Safety Capacitor for Grounding）：
- Y电容连接在电源的火线与接地端（L-G，N-G）之间，用于抑制共模干扰，确保漏电流在安全范围内，同时防止因绝缘失效导致的电压泄漏到外壳上。

- Y电容的安全要求极高，因为其故障可能导致电流直接流经人体，所以其容量相对较小，且须通过严格的高压测试以保证在额定电
压下的漏电流极低。

- Y电容同样遵循IEC/EN 60384-14等标准，并需获得相应安全认证。

在选择安规电容时，除了要考虑其电气性能外，还要特别注意其安全等级、认证标志、温度范围、使用寿命等因素，确保在实际应用中既能有效滤波，又能保障用户的安全。

安规电容基础知识和安全等级安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y电容。

x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。

基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。

X电容抑制差模干扰，Y电容抑制共模干扰。

安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。

出于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。

在交流电源输入端,一般需要增加3个安全电容来抑制EMI 传导干扰。

它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模干扰起滤波作用。

安规电容分为x 型和y 型。

交流电源输入分为3 个端子：火线L/零线N/地线G。

跨于“L-N”之间，即“火线-零线”之间的是X 电容；跨于“L-G/N-G”之间，即“火线-地线或零线-地线”之间的是Y 电容。

火线与零线之间接个电容就像是“X”,而火线与地线之间接个电容像个“Y”，这些都不是按什么材质来分的。

的电流也很大,而其内阻相应较小。

普通电容纹波电流的指标都很低,动态内阻较高。

用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。

Y电容：这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF（472）。

Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

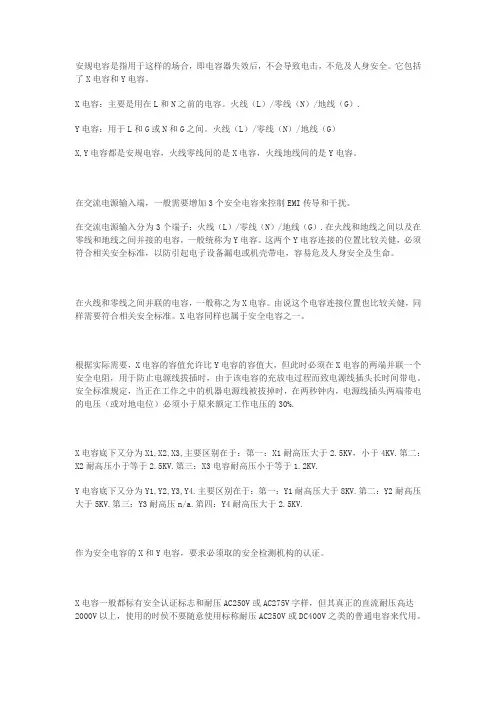

安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。

它包括了X电容和Y电容。

X电容：主要是用在L和N之前的电容。

火线（L）/零线（N）/地线（G）.Y电容：用于L和G或N和G之间。

火线（L）/零线（N）/地线（G）X,Y电容都是安规电容，火线零线间的是X电容，火线地线间的是Y电容。

在交流电源输入端，一般需要增加3个安全电容来控制EMI传导和干扰。

在交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）.在火线和地线之间以及在零线和地线之间并接的电容，一般统称为Y电容。

这两个Y电容连接的位置比较关健，必须符合相关安全标准，以防引起电子设备漏电或机壳带电，容易危及人身安全及生命。

在火线和零线之间并联的电容，一般称之为X电容。

由说这个电容连接位置也比较关健，同样需要符合相关安全标准。

X电容同样也属于安全电容之一。

根据实际需要，X电容的容值允许比Y电容的容值大，但此时必须在X电容的两端并联一个安全电阻，用于防止电源线拔插时，由于该电容的充放电过程而致电源线插头长时间带电。

安全标准规定，当正在工作之中的机器电源线被拔掉时，在两秒钟内，电源线插头两端带电的电压（或对地电位）必须小于原来额定工作电压的30%.X电容底下又分为X1,X2,X3,主要区别在于：第一：X1耐高压大于2.5KV，小于4KV.第二：X2耐高压小于等于2.5KV.第三：X3电容耐高压小于等于1.2KV.Y电容底下又分为Y1,Y2,Y3,Y4.主要区别在于：第一：Y1耐高压大于8KV.第二：Y2耐高压大于5KV.第三：Y3耐高压n/a.第四：Y4耐高压大于2.5KV.作为安全电容的X和Y电容，要求必须取的安全检测机构的认证。

X电容一般都标有安全认证标志和耐压AC250V或AC275V字样，但其真正的直流耐压高达2000V以上，使用的时侯不要随意使用标称耐压AC250V或DC400V之类的普通电容来代用。

Y电容外面多为橙色或蓝色，一般都标有安全认证标志（如UL, CSA等标识）和耐压AC250V 或AC275V字样。

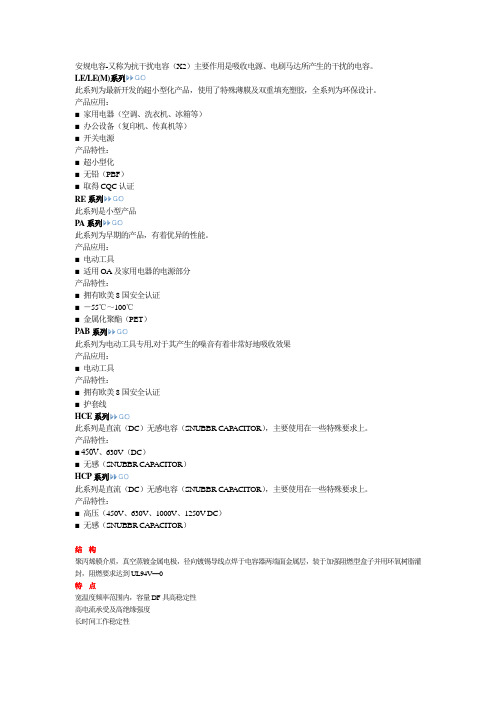

安规电容-又称为抗干扰电容（X2）主要作用是吸收电源、电刷马达所产生的干扰的电容。

LE/LE(M)系列此系列为最新开发的超小型化产品，使用了特殊薄膜及双重填充塑胶，全系列为环保设计。

产品应用：■ 家用电器（空调、洗衣机、冰箱等）■ 办公设备（复印机、传真机等）■ 开关电源产品特性：■ 超小型化■ 无铅（PBF）■ 取得CQC认证RE系列此系列是小型产品PA系列此系列为早期的产品，有着优异的性能。

产品应用：■ 电动工具■ 适用OA及家用电器的电源部分产品特性：■ 拥有欧美8国安全认证■ －55℃～100℃■ 金属化聚酯（PET）PAB系列此系列为电动工具专用,对于其产生的噪音有着非常好地吸收效果产品应用：■ 电动工具产品特性：■ 拥有欧美8国安全认证■ 护套线HCE系列此系列是直流（DC）无感电容（SNUBBR CAP ACITOR），主要使用在一些特殊要求上。

产品特性：■ 450V、630V（DC）■ 无感（SNUBBR CAP ACITOR）HCP系列此系列是直流（DC）无感电容（SNUBBR CAP ACITOR），主要使用在一些特殊要求上。

产品特性：■ 高压（450V、630V、1000V、1250V DC）■ 无感（SNUBBR CAP ACITOR）结构聚丙烯膜介质，真空蒸镀金属电极，径向镀锡导线点焊于电容器两端面金属层，装于加强阻燃型盒子并用环氧树脂灌封，阻燃要求达到UL94V—0特点宽温度频率范围内，容量DF具高稳定性高电流承受及高绝缘强度长时间工作稳定性用途适用于线间旁路，天线耦合，线间跨接，电花消罅回路，同时也适用于频率调制滤波，电源供给开关切换，电网电源降压，功率开关电源等应用。

技术要求：主要技术参数：安规电容没固定的外型，只要通过安全规则认证的都叫安规电容，X Y电容都是需要用安规电容。

而X电容一般是薄膜电容MKP之类，方型外观，绿色，Y电容也有薄膜电容，不过好象耐压做不大，所以多数Y电容是陶瓷电容耐压1KV以上。

安规电容X电容和Y电容的基础知识2008-07-17 19:11在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）。

在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF（472）。

特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y 电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

在火线和零线抑制之间并联的电容,一般称之为X电容。

由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。

X电容同样也属于安全电容之一。

根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。

安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。

作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。

X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。

通常,X电容多选用耐纹波电流比较大的聚脂薄膜类电容。

什么是安规电容安规电容参数及作用和应用安规电容：安规电容是指用于这样的场合，即电容器无效后，不会致使电击，不危及人身安全.它包含 X 电容各 Y 电容两种种类， x 电容是跨接在电力线两线（L-N）之间的电容，一般采用金属薄膜电容；Y 电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。

鉴于漏电流的限制，Y 电容值不可以太大，一般X 电容是 uF 级，Y 电容是 nF 级。

X 电容克制差模扰乱，Y 电容克制共模扰乱。

什么是安规电容X电容Y电容依据 IEC 60384-14 ，电容器分为X 电容及 Y 电容，1.X 电容是指跨于 L-N 之间的电容器，2.Y 电容是指跨于 L-G/N-G 之间的电容器。

(L=Line, N=Neutral, G=Ground):X 电容底下又分为X1, X2, X3 ，主要差別在于1. X1 耐高压大于2.5 kV,小于等于 4 kV,2.X2 耐高压小于等于 2.5 kV,3.X3 耐高压小于等于 1.2 kVY 电容底下又分为Y1, Y2, Y3 ， Y4, 主要差別在于 :1.Y1 耐高压大于 8 kV,2.Y2 耐高压大于 5 kV,3.Y3 耐高压 n/a4.Y4 耐高压大于 2.5 kVX,Y 电容都是安规电容 , 火线零线间的是 X 电容 , 火线与地间的是 Y 电容 .它们用在电源滤波器里, 起到电源滤波作用 , 分别对共模 , 差模工扰起滤波作用 .安规电容是指用于这样的场合，即电容器无效后，不会致使电击，不危及人身安全 . 安规电容安全等级应用中同意的峰值脉冲电压过电压等级（ IEC664） X1 >2.5kV ≤ 4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3≤——安规电容安全等级绝缘种类额定电压范围 Y1 两重绝缘或增强绝缘≥ 250V Y2基本绝缘或附带绝缘≥150V ≤ 250V Y3基本绝缘或附带绝缘≥ 150V ≤250V Y4 基本绝缘或附带绝缘<150V Y 电容的电容量一定遇到限制，进而达到控制在额定频次及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。

安規電容通常只用于抗干擾電路中的濾波作用。

安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。

处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。

在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。

Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF（472）。

Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。

特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。

由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
