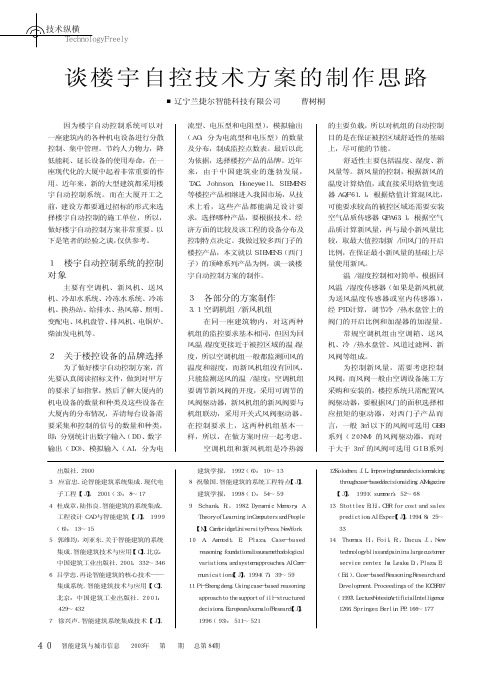

ＦｒｅｅｌｙArray４０智能建筑与城市信息 ２００３年 第１１期 总第８４期（３５ＮＭ）的风阀驱动器。
为控制温度和湿度，在风管上配置了一个风管温／湿度传感器（ＱＦＭ６５，如果不需要测量湿度，可选５４４－３３９，１０００Ω铂电阻）进行采样，并在冷热水盘管的回水管上配置了一个电动调节阀和在送风管道安装加湿器进行调节。
选取冷／热水调节阀时应注意：一要考虑管路的设计压力，二要考虑阀门的口径。
不要以冷／热水管的口径选择调节阀的口径，一般都比实际管径小。
这是因为管路设计时，管径往往都留有一定的余量，而楼控系统为了更精确控制冷／热水的流量，根据机组的制冷／制热量的要求，经计算后确定阀门的口径。
阀门驱动器的选择要根据阀门的口径和行程，５０ｍｍ以下口径阀门加ＳＱＸ系列的驱动器，口径超过５０ｍｍ的阀门加ＳＫＣ系列的驱动器。
风机的启停控制，由一个ＤＯ点控制风机配电箱的二次回路，同时读取风机运行状态，手／自动状态和故障状态。
也可以用风机两侧的压力差表示风机的运行状态。
使用ＱＢＭ８１系列压差开关监测过滤网的状态；使用ＱＡＦ８１系列防霜冻开关监测盘管的低温状态。
根据以上控制要求，选用西门子楼宇科技的ＭＥＣ控制器控制空调机组和新风机组。
ＭＥＣ控制器的点数分配是ＡＩ／ＡＯ／ＤＩ／ＤＯ各８个点，根据实际情况，一个ＭＥＣ１００可以同时控制台空调机组或新风机组。
必要时，还可以用ＭＥＣ２００与点扩展模块的组合。
３．２ 冷热源系统冷热源系统一般由冷冻机和热水锅炉或冷／热泵等组成，也是大楼的“能源消费大户”，节能是自动控制的首要目的。
常规的冷热源系统控制包括以下内容：３．２．１ 冷热负荷计算和机组台数控制冷热负荷Ｑ＝Ｃ×Ｍ×（Ｔ１－Ｔ２），Ｃ为系数，Ｍ为总管流量，Ｔ１、Ｔ２分别是供水、回水总管上的温度。
再根据计算的负荷，决定开启冷冻机或锅炉的数量。
为此，需要在冷冻水总管上加流量计（ＤＷＭ２０００），分别在冷冻水总供水和总回水管上加水温度计传感器（５４４－５７７）。

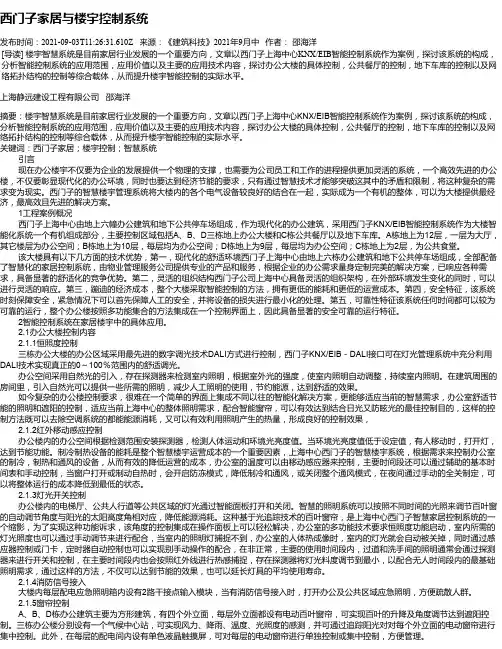

西门子家居与楼宇控制系统发布时间：2021-09-03T11:26:31.610Z 来源：《建筑科技》2021年9月中作者：邵海洋[导读] 楼宇智慧系统是目前家居行业发展的一个重要方向，文章以西门子上海中心KNX/EIB智能控制系统作为案例，探讨该系统的构成，分析智能控制系统的应用范围，应用价值以及主要的应用技术内容，探讨办公大楼的具体控制，公共餐厅的控制，地下车库的控制以及网络拓扑结构的控制等综合载体，从而提升楼宇智能控制的实际水平。
上海静远建设工程有限公司邵海洋摘要：楼宇智慧系统是目前家居行业发展的一个重要方向，文章以西门子上海中心KNX/EIB智能控制系统作为案例，探讨该系统的构成，分析智能控制系统的应用范围，应用价值以及主要的应用技术内容，探讨办公大楼的具体控制，公共餐厅的控制，地下车库的控制以及网络拓扑结构的控制等综合载体，从而提升楼宇智能控制的实际水平。
关键词：西门子家居；楼宇控制；智慧系统引言现在办公楼宇不仅要为企业的发展提供一个物理的支撑，也需要为公司员工和工作的进程提供更加灵活的系统，一个高效先进的办公楼，不仅要彰显现代化的办公环境，同时也要达到经济节能的要求，只有通过智慧技术才能够突破这其中的矛盾和限制，将这种复杂的需求变为现实。
西门子的智慧楼宇管理系统将大楼内的各个电气设备较良好的结合在一起，实际成为一个有机的整体，可以为大楼提供最经济，最高效且先进的解决方案。
1工程案例概况西门子上海中心由地上六幢办公建筑和地下公共停车场组成，作为现代化的办公建筑，采用西门子KNX/EIB智能控制系统作为大楼智能化系统一个有机组成部分，主要控制区域包括A、B、D三栋地上办公大楼和C栋公共餐厅以及地下车库。
A栋地上为12层，一层为大厅，其它楼层为办公空间；B栋地上为10层，每层均为办公空间；D栋地上为9层，每层均为办公空间；C栋地上为2层，为公共食堂。
该大楼具有以下几方面的技术优势，第一，现代化的舒适环境西门子上海中心由地上六栋办公建筑和地下公共停车场组成，全部配备了智慧化的家居控制系统，由物业管理服务公司提供专业的产品和服务，根据企业的办公需求量身定制完美的解决方案，已响应各种需求，具备显著的舒适化的竞争优势。
六层楼电梯PLC控制1. 简介随着城市化进程的加快，高层建筑的数量不断增多，电梯成为现代人生活中不可或缺的交通工具。
六层楼电梯中的PLC (程序可编程控制器) 控制系统是现代电梯的核心部分之一，它控制着电梯的起停、开闭门、楼层指示灯等功能的正常工作。
本文将介绍六层楼电梯PLC控制的工作原理与设计方案。
2. 设计方案2.1 控制器选型经过市场调研和技术比较，我们选择了西门子公司的PLC S7-200作为电梯控制器。
该控制器具有可靠性高、稳定性好、易于扩展等优点，能够满足六层楼电梯的控制需求。
2.2 控制算法控制器选型确定后，我们需要设计控制算法。
六层楼电梯需要满足以下基本功能：•按下上行和下行按钮后，电梯能够起动并到达指定楼层；•到达指定楼层后，能够自动开启和关闭门，以及亮起当前楼层指示灯。
基于上述需求，我们设计了以下控制算法：1.初始化：电梯停在一层，所有指示灯熄灭，门关闭。
2.检测按钮：检测上行和下行按钮是否按下，如果按下则根据按下的楼层决定电梯的运动方向。
3.控制电梯运动：电梯运动方向由按钮确定，到达指定楼层后停止运动。
4.控制门的开关：到达指定楼层后，开启门，稍后关闭门。
5.控制指示灯：到达指定楼层后，亮起当前楼层的指示灯。
2.3 控制器编程根据上述控制算法，我们编写了控制器的PLC程序。
程序采用结构化编程方法，具有可读性强、易于调试等优点。
PLC程序的主要模块包括：输入检测模块、运动控制模块、门控制模块和指示灯控制模块。
3. 工作原理3.1 输入检测模块输入检测模块主要用于检测各种输入信号，包括上下行按钮信号、电梯限位开关信号、门限位开关信号、电梯超载开关信号等。
当检测到输入信号发生变化时，程序会进行相应的处理，如开启门、运动电梯等。
3.2 运动控制模块运动控制模块主要用于控制电梯的运动，包括启动、加速、减速、停止等。
程序会根据输入检测模块传来的信号确定电梯的运动方向，在指定楼层停止电梯运动。
SmartIO楼宇⾃控系统调试标准化教程1---------------------------------------------------------------------------------------------------------------------SmartIO楼宇⾃控系统标准化教程1、SmartIO楼宇⾃控系统SmartWeb系列SmartWeb系列路由器、直接数字控器、OPC服务器是个完全开放、灵活配置、性能卓越的优质楼宇⾃控设备,它代替了传统带通讯协议DDC控制器，同时也代替各种机械组件,PLC等，特别成为各种建筑环境控制的通⽤模式。
SmartWeb DDC控制器是利⽤互联⽹技术处理器来执⾏各种逻辑控制功能，实现分散控制、集中管理、节能减排⽬标。
SmartWeb控制器的最⼤特点就是从参数的采集、传输、到控制执⾏等各个环节均采⽤数字控制、实现多个线程、多个不同对象的控制环路逻辑。
SmartWeb实现了数据据完全开放，没有通讯协议限制,使⽤windows 超级终端就可以访问数据的简单数据通讯。
SmartWeb系列楼宇⾃控设备包含了1、SmartIO-B1(BACnet路由器），2、SmartIO-C(Niagara平台直接数字控制器),3、SmartIO-C1(BACnet mstp直接数字控制器),4、SmartIO-C2(BACnet IP控制器）,5、SmartIO-D(OPC数据中⼼)。
深圳市万千楼宇⾃控设备有限公司⼯程师带领⼤家完成现场DDC设备的开通和完成初步调试。
---------------------------------------------------------------------------------------------------------------------SmartIO控制器通讯⽹络认识SmsrtIO直接数字控制。
系统设计方案一、工程概况***项目是一个新建的现代化智能化建筑。
该建筑采用楼宇自控系统，对各类机电设备进行监视和控制。
根据业主提供的具体图纸以及我们与业主的沟通，我们采用了德国西门子公司的S600楼宇自控系统对该建筑进行了设计，由我们设计的楼宇智能化管理系统将致力于实现建筑物内的冷热源系统、空调系统、送排风系统、给排水系统、照明系统、变配电系统、电梯系统等其他机电设备管理自动化、智能化、安全化、节能化，同时为建筑内的工作人员提供最为舒适、便利和高效率的环境。
二、系统设计规范与依据-建筑智能化系统工程设计管理暂行规定(建设部1997-290)-建筑电气设计规范(JCJ/T16-92)-智能建筑设计标准(DBJ-08-47-95)-采暖通风与空气调节设计规范(GBJ19-87)-建筑设计防火规范(GB50045-95)-电气装置工程施工及验收规范(GBJ232-82)-招标文件要求的相关条例及规范-业主提供的招标文件和设计图纸三、系统方案描述我们通过对项目具体要求的分析，结合楼宇控制系统的设计规范，对***项目楼宇自动化系统提出以下方案。
该楼宇自控系统监控的主要内容有：冷热源系统、空调系统、送排风系统、给排水系统、照明系统、变配电系统、电梯系统等1. 冷热源系统控制冷热源系统控制包括对*台风冷热泵机组制冷机组和*台循环水泵以及供回水管温度、流量监测及旁通水阀控制。
APOGEE楼宇自控系统采用SIEMENS的PXC MODULAR控制器与TX-I/O模块直接采集冷热源系统中的机组的各种参数。
同时程序控制冷水机组及循环水泵的启停，完成各种联动控制及备用设备的转换。
本处选用PXC MODULAR控制器的最大原因就是利用了PXC MODULAR是SIEMENS原PXC MODULAR 控制器的替代产品，PXC MODULAR和原PXC MODULAR 控制器具有相同的特点就是控制点数可以根据实际需要自由组合，同时PXC MODULAR具有自身独特解决方案：1.通过“自组”总线可以控制最多达500 点的TX-I/O 模块。

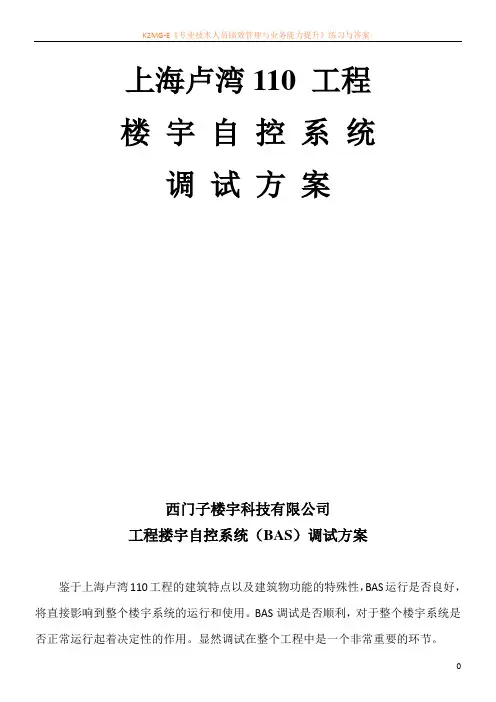

上海卢湾110 工程楼宇自控系统调试方案西门子楼宇科技有限公司工程搂宇自控系统（BAS）调试方案鉴于上海卢湾110工程的建筑特点以及建筑物功能的特殊性，BAS运行是否良好，将直接影响到整个楼宇系统的运行和使用。
BAS调试是否顺利，对于整个楼宇系统是否正常运行起着决定性的作用。
显然调试在整个工程中是一个非常重要的环节。
BAS调试方案大致如下：一．准备工作及调试条件1.受BAS监控的设备必须先手动调试通过。
2.各设备机房必须有充足的照明和电源3.各家机电设备厂家必须有人配合4.BA中心必须装修完整，清扫干净，必须有足够的照明和电源5.调试工具：A.手提电脑一台(Windows 2000 or Windows 98)B.对讲机两副C.万用表两只D.电工工具两套等等二．调试步骤1．单机调试：即每一台DDC箱逐一调试。
例如：调试MEC-1（1）先复查整个DDC箱以及未端设备，接线准确无误后，DDC通电，通电正常后，给DDC装程序。
（2）空调机电气控制箱，冷热水调节阀等都移到手动档，手动启动正常，再移到自动档。
（3）在DDC里面，人为的给几个温度参数，冷热水调节阀能按照程序运行。
参数取消，运行停止；给它参数，能正常运行。
这就证明调节阀能自动运行，调试成功。
（4）空调自动启停。
例如，需要空调机按时启停，一般上午8：00开，晚上18：00关，在DDC箱里设置这个参数以后，人为的让程序里时钟走到8：00，空调机能自动启动；同样让时钟走到18：00，空调机能自动停机，证明空调机能自动启停。
这一项调试完毕。
（5）其它输入信号，如报警信号、状态信号等，只能在计算机上显示，不作过多的调试。
2．支线调试。
在单机调试的基础上，把手提电脑插在MBC箱上，这个MBC所管辖的Lan Device以及MBC本身直接控制的未端设备的运行状况，都能在手提电脑里显示出来，并能直接控制。
这条支网就算正常运行。
3．总网调试。
在BA中心里，接上网络控制器和计算机，在单机调试和支网调试的基础上，整个楼宇自控系统都能在这台计算机上显示出来，并能随意操作某几个单机，这就算总网调试成功。
西门子BA控制部分一、系统概述基地的自动化控制系统将致力于实现基地建筑物内的空调、给排水、照明、电梯及其他各类系统机电设备管理自动化、智能化、安全化、节能化，同时为基地的工作人员提供最为舒适、便利和高效率的环境。
西门子楼宇科技的 APOGEE 控制管理系统是采用集散控制的系统，每个DDC控制器均有CPU处理器进行数据处理，都能够独立工作，不受中央或其他控制器故障的影响，从而大大提高了整个集控管理系统的可靠性。
并且系统可对所有的DDC进行巡检，如有DDC控制器丢失，中央管理站可在其恢复通信后自动下载程序，保证了系统的运行可靠。
二、系统需求分析根据甲方要求对机电设备的自动化控制需求本方案制定如下控制项目主楼的BA 系统及辅楼人防指挥所的BA系统。
两个系统相对独立。
但是共用同一个冷热源系统。
主楼BA系统的工作站安放在主楼地下一层的控制室内。
辅楼的的BA系统的工作站安放在人防指挥所的控制室内。
所有系统均包含以下控制部分冷热源系统控制基地的冷暖源系统共分2个区（包括主楼及辅楼的人防指挥所），共有4台冷冻机组，11台冷却塔、和冷冻水泵、冷却水泵、锅炉、循环水泵、热交换器等设备组成。
APOGEE楼宇自控系统可以采用DDC控制器直接采集冷热源系统中的冷冻机组、热交换器以及空调水泵的各种参数。
同时程序控制冷冻机组及空调水泵、冷却塔的启停，完成各种联动控制，备用设备的转换。
同时APOGEE系统还可以采用标准网关的方式采集冷冻机组的各种参数，在冷冻机组的控制中，APOGEE系统与许多著名冷冻机生产厂家都有标准的接口网关，如：约克（York）、开利（Carrier）、特灵（Trane）、麦克维尔（McQuay）等公司。
它可将机组的内部运行状态，过热报警、防冻报警，及机组的内部温度等内部参数通过通信方式直接告诉APOGEE系统。
网关的方式比DDC方式具有以下优点：●提高了系统的技术等级和可靠性●可监控更多的系统参数，且增加监控点不增加现场布线工作●避免了传感器的重复投资，减少了现场的布线工作冷冻系统控制内容：监控设备 监控内容冷水机组 程序开关控制，蝶阀控制运行状态，故障报警，手/自动状态，冷冻机供回水温度检测，蝶阀位置反馈冷冻水泵 启停控制运行状态，故障报警，手自动状态监测，水流开关状态冷却水泵 启停控制运行状态，故障报警，手自动状态监测，水流开关状态冷却塔 启停控制，蝶阀控制运行状态，故障报警，手自动状态监测，蝶阀位置反馈冷却水总管回水温度检测同时采用DDC直接采集冷冻水供/回水总管路的温度、流量的参数监测冷冻水旁通的压差，控制调节旁通阀开度监测膨胀水箱的高低液位控制内容：●在指定管道位置设置温度及压差传感器和水压调节阀，以测量空调水供回水温度，调节空调水供回水压差。
BMS系统方案南马路五金城的BMS系统中，主要是对建筑物内各相应房间空调系统、制冷系统、制热系统、控制和集中监控管理。
我司将采用SIEMENS公司APOGEE系统。
系统是通过中央计算机系统的网络将分布在各监控现场的区域智能分站连接起来，它是基于现代控制论中分布式控制理论而设计的集散型系统。
以计算机工作站为中心，由符合RS485工业标准的网络，对合理分布于各监控现场的区域智能分站进行连接，通过特定的末端设备，实现对建筑物内空调设备采用现代计算机技术进行全面有效的监控和管理，确保所有设备处于高效，节能、合理的运行状态系统构成系统以微型计算机（中央管理工作站）为核心，采用集散式控制结构，包括以下几部分：√中央管理工作站√网络总线√现场控制机√传感器、变送器及电动执行机构等上述设备与被控对象及相应监控软件组成一套完整的控制系统。
系统网络结构BMS系统由中央站（PC）和分站及现场DDC控制器，包括子系统的区域管理器组成，根据南马路五金城的监控设备的分布情况，分站直接以以485总线连接方式与中央站连接在一起，本系统的中央站和分站之间没有主控制器和网络控制器之类的设备，保证现场控制器的独立工作能力和数据结构以及通讯速度无任何改变,保持在不同应用中数据的一致性和控制的实时性。
本系统具有同层资源共享功能，在系统主发生故障时，全部同层现场控制器之间仍能保持通讯畅通。
系统的网络能提供警报系统的高速数据传输率，分时多任务控制器的快速数据产生以及网络设备之间的上加下减的能力。
系统设计保证在一个现场控制器上产生的报警信号将会在3秒钟内出现在工作站的显示器和报警打印机上。
网络不会因某台DDC控制器离线、拆除、失电和损坏而终断。
网络设备具有信息和报警缓冲寄存器，可防止信息丢失。
网络能对错误进行自动校验、改正、以保证传输数据的可靠性。
系统具有实时时钟同步功能，能对所有的中央控制工作站、DDC控制器的实时时钟进行时间自动校正。
系统的特点√友好的图形人机交互界面√支持本地及远程的多个高性能工作站√对各类机电设备提供实时监控√功能完备的报警管理√提供大量的历史数据和趋势图√内置多种标准格式报表，并且提供用户自定义报表格式的功能√强大的应用开发工具√支持基于工业标准网络的本地及远端多客户机/服务器体系√安保数据与人力资源软件的无缝集成√针对大型用户的多客户机/服务器DSA结构√针以关键任务的热冗余功能√ActiveX技术操作界面专业的图形操作界面。
楼宇自动控制系统一、前言为提高管理水平,节约能源并提供更为舒适的室内环境，把酒店的空调及新风机组、冷水机组、给排水、照明等系统设备纳入大厦自动化管理系统。
APOGEE 是以集散理论为基础的成熟的楼宇自动化系统。
它具有结构灵活、适应性强、扩展方便、软件优化设备运行、操作简单等特点。
APOGEE 基于W INDOW S NT 平台的系统软件包，可直接进入建筑的计算机网络集成系统，与其他进入集成系统的各子系统进行信息交换，并是集成系统中重要的环节，这也是该系统开放性的充分表现。
二、系统总则2．1设计目标考虑到本建筑功能为酒店用房，楼内人员长时间停留。
因此楼宇自控系统应满足环境控制要求及设备、人员的管理功能。
本方案设计的楼宇自控系统应用现代控制技术，使大厦在管理和机电设备的控制方面具有国际21世纪的领先水平，为大厦创造可观的经济效益。
同时达到以下目标：1.舒适—提供舒适良好的工作环境：楼宇自控系统根据季节、人员和空气流动情况的变化，将各区域的室内温度和湿度控制在设计要求值上，同时参考国际上的通用标准（如：ASHRAE舒适标准、ISO7730的热舒适指标PMV、国标GB5701-85中的舒适温度指标等），使楼内参加会议的人员感觉最舒适。
2.节能—降低能耗和管理成本：在满足舒适性的前提下，楼宇自控系统通过合理组织设备运行，使大楼的运行费用为最低。
即以能耗值最低为控制目标，进行优化系统控制。
楼宇自控系统软件设有节能程序，可以控制设备得以合理运行。
如冷冻站设备，楼宇自控系统根据传感器检测的数据，计算出大厦实际的冷负荷，确定冷水机组的启停台数。
根据统计，安装楼宇自控系统后可使能源消耗降低20%～30%，对一个大型建筑来说，这是一个非常可观的数字。
3.安全—提供突发故障的预防手段：如果大厦的机电设备突然发生故障而停机，将对大厦产生严重后果。
楼宇自控系统可以从以下几个方面预防这种局面的出现：随时检查设备的实际负载和额定负载，一旦发现设备过载，立即自动卸载同时向中央控制室发出报警信号，以防损坏贵重设备；监视设备运行状况，一旦发现其中某台设备运行异常，立即报警通知检修人员前去检查，以防引起更大范围的设备故障；自动记录设备的累计运行小时数，当累计值达到规定的维修时间时，自动报告中央控制室，及时提醒进行设备检修；当一组设备中的某台设备出现故障不能继续运转时，自动切换到备用设备；同时，对于临时停电的情况，当恢复供电后，系统自动执行顺序启动程序，可保证设备投运顺利，避免启动失败对设备的损害。
