单相阶梯多费率预付费电能表

DDSY1270系列单相电子式预付费电能表单相电表：DDSY1270型5(20)A 10(40)A 15(60)A 20(80)A执行标准：GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型单相电子式预付费电能表是我公司研制的新型预付费电能表。

IC卡电表采用4位数码管显示，射频卡电表采用6位数码管显示。

均具有预付费及多项智能化管理功能。

主要参数1、工作电压范围：220±20%VAC2、规格：5(20)A 10(40)A 15(60)A 20(80)A3、额定频率：50Hz4、标准度等级：1.0级5、功耗：＜0.5W6、工作温度：-25℃～+60℃7、工作湿度：≤85%主要功能1、精确计量有功电能、反向电能正向计量。

2、电表计量线性好、动态工作范围宽。

3、预付费功能：采用插卡IC卡或射频卡两种预付费方式（可选），具备极高的安全性。

4、射频卡电表具有防潮、防尘、无磨损、抗腐蚀、抗静电攻击等特点、数据状态用LED指示、方便用户理解。

图片：DDSY1270单相电子式预付费电能表使用说明书西安北斗星数码信息股份有限公司一、概述DDSY1270型单相电子式预付费电能表是我公司研制的新型智能化电能表，各项技术指标符合GB/T17215-2002《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。

本表数据传输媒介采用非接触式IC卡技术，具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。

数据显示部分采用符合国家标准的6位数码管显示。

数据状态分别用3个LED指示，方便用户理解。

二、产品特点（1）数码管六位显示，用户辨认方便。

（2）采用射频卡技术避免了接触式IC卡的不安全因素。

（3）外观设计简单、新颖，大方三、主要技术指标（1）准确度等级：1.0级，基本误差、启动潜动符合国标要求。

（2）额定电压：220V（3）标定电流：5（20）A、10（40）A、15（60）A（4）功耗：小于0.5W（5）工作环境：-25℃～55℃（6）预付费功能：预收电费，剩余电量为零时自动拉闸断电。

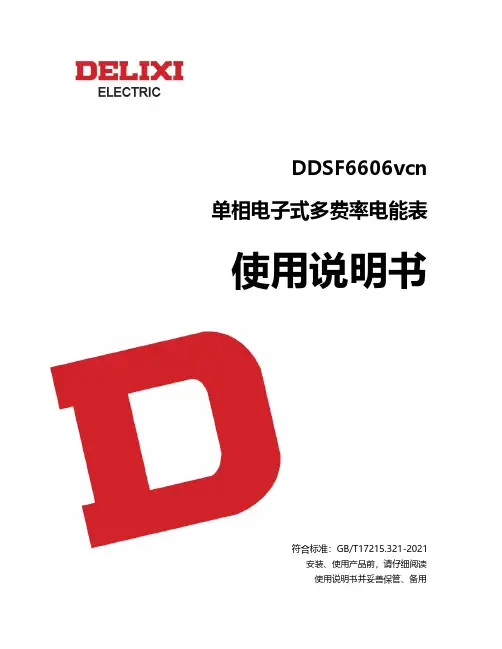

DDSF6606vcn单相电子式多费率电能表使用说明书符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读 使用说明书并妥善保管、备用1概述DDSF6606vcp型单相电子式多费率电能表（以下简称"电能表"）是采用先进的集管理与计量为一体的SOC控制芯片，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的带有多费率功能的电能仪表。

本电能表实现分时计量，可设定结算日，支持手持终端或PC机编程及抄表，以及LCD显示等功能；可进行4种费率、14个时段、14个时区及12位表号等设置，并具有电能测试脉冲和秒脉冲输出。

本电能表符合标准GB/T 15284-2022《多费率电能表特殊要求》和GB/T 17215.321-2021《交流电测量设备特殊要求第21部分：静止式有功电能表（A 级、B级、C级、D级和E级）》，通讯规约符合DL/T 645-2007《多功能电能表通信协议》及其备案文件。

2工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。

本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过单片机的各种接口传递数据，实现各种控制功能。

如图1所示。

图1工作原理框图3型号和规格，如表1所示表1电能表规格备注：有特殊要求用户可以订制3.1型号说明：3.2 电流说明：如0.25-0.5(60)A/5(60)A，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax,5为基本电流Ib。

4主要技术参数4.1 基本误差：最大允许误差如表2所示。

表2 最大允许误差4.2起动在标称电压、额定频率和功率因数为1.0的条件下，有功B级表为0.04Itr，电能表应能启动并连续计量电能。

4.3潜动具有防潜动逻辑设计,电能表电压线路施加110％标称电压，电流线路无电流时，电能表测试输出不产生多于一个的脉冲。

单相电子式预付费电能表本产品主要用于新建或改造的城镇居民小区及农村等单相用电用户电能计量，具有预付费功能，特别适合居民住宅小区、机关、厂矿、学校等安装现场，可有效解决收费难问题，是推进需求侧管理工作有效手段。

主要功能：1.双向计量功能能够精确测量正、反两个方向的有功功率，且以同一方向累计电能，并单独记录反相电量。

2.预付费功能2.1参数预置、电量预购功能：以IC卡为媒介，预置与预付费功能相关的参数，电表根据预置的相关参数及购电量进行自动运算和判断，实现预付费功能。

2.2数据回读功能：每次插卡时，电表自动将表中数据(累计用电量、剩余电量/负电量、购电次数等信息)回写到IC卡中，并以IC卡为媒介，将数据回传至配套的售电管理系统软件中，满足电力管理部门监测和管理自动化的需要。

2.3剩余电量报警功能：根据预置的剩余报警电量阀值，可在表内预购电量用尽前提前报警以提醒用户及时购电。

可根据用户要求，可设置多级剩余报警电量阀值。

2.4协议透支功能(可选)：在预置的协议透支电量阀值范围内，可允许用户透支用电。

2.5负电量自动扣除：表内存在负电量时，在用户再次购电插卡输入表中时，电表自动优先从新购电量中扣除表内的负电量。

2.6囤积电量功能(可选)：当表中的剩余电量与卡中新购电量之和大于预置的囤积电量阀值时，电表将拒绝接受卡中的新购电量。

只有当电表运行至表中的剩余电量与卡中新购电量之和小于预置的囤积电量阀值时，卡中电量方可输入表内。

2.7测试和维护功能：在配套的售电管理系统软件和特殊功能卡的配合下，具有补卡、换表、测试、设置等多种功能。

3.超负荷控制功能当用户的用电负荷超过预置的超负荷限制阀值时，电表将通过声光报警、跳闸控制等方式，提醒、强制用户降负运行。

4.低压电力线载波通讯功能在台变侧的载波集中器和主站系统的配合下，可通过低压电力线载波，按设定的采集方案定时数据采集，并可实时监测电表运行状态。

5.本地维护功能具有一路调制型红外通讯接口，方便现场维护。

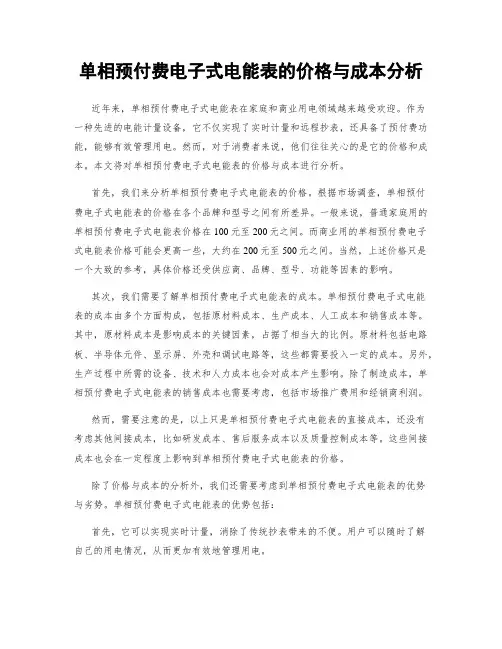

单相预付费电子式电能表的价格与成本分析近年来，单相预付费电子式电能表在家庭和商业用电领域越来越受欢迎。

作为一种先进的电能计量设备，它不仅实现了实时计量和远程抄表，还具备了预付费功能，能够有效管理用电。

然而，对于消费者来说，他们往往关心的是它的价格和成本。

本文将对单相预付费电子式电能表的价格与成本进行分析。

首先，我们来分析单相预付费电子式电能表的价格。

根据市场调查，单相预付费电子式电能表的价格在各个品牌和型号之间有所差异。

一般来说，普通家庭用的单相预付费电子式电能表价格在100元至200元之间。

而商业用的单相预付费电子式电能表价格可能会更高一些，大约在200元至500元之间。

当然，上述价格只是一个大致的参考，具体价格还受供应商、品牌、型号、功能等因素的影响。

其次，我们需要了解单相预付费电子式电能表的成本。

单相预付费电子式电能表的成本由多个方面构成，包括原材料成本、生产成本、人工成本和销售成本等。

其中，原材料成本是影响成本的关键因素，占据了相当大的比例。

原材料包括电路板、半导体元件、显示屏、外壳和调试电路等，这些都需要投入一定的成本。

另外，生产过程中所需的设备、技术和人力成本也会对成本产生影响。

除了制造成本，单相预付费电子式电能表的销售成本也需要考虑，包括市场推广费用和经销商利润。

然而，需要注意的是，以上只是单相预付费电子式电能表的直接成本，还没有考虑其他间接成本，比如研发成本、售后服务成本以及质量控制成本等。

这些间接成本也会在一定程度上影响到单相预付费电子式电能表的价格。

除了价格与成本的分析外，我们还需要考虑到单相预付费电子式电能表的优势与劣势。

单相预付费电子式电能表的优势包括：首先，它可以实现实时计量，消除了传统抄表带来的不便。

用户可以随时了解自己的用电情况，从而更加有效地管理用电。

其次，预付费功能使得用户能够提前充值，可有效避免欠费的问题。

用户可以根据自己的需求进行选择充值金额，避免了后期交费的麻烦。

定义：电功通常用电能表，是用来测量电能的仪表，俗称电度表、火表。

分类:按用途：工业与民用表、电子标准表、最大需量表、复费率表按结构和工作原理：感应式（机械式）、静止式（电子式）、机电一体式（混合式）按接入电源性质：交流表、直流表按准确级：常用普通表：0.2S、0.5S、0.2、0.5、1.0、2.0等标准表：0.01、0.05、0.2、0.5等按安装接线方式：直接接入式、间接接入式按用电设备：单相、三相三线、三相四线电能表有功电能表无功电能表有功电能表电能可以转换成各种能量。

如：通过电炉转换成热能，通过电机转换成机械能，通过电灯转换成光能等。

在这些转换中所消耗的电能为有功电能。

而记录这种电能的电表为有功电能表。

无功电能表电工原理告诉我们，有些电器装置在作能量转换时先得建立一种转换的环境，如：电动机，变压器等要先建立一个磁场才能作能量转换，还有些电器装置是要先建立一个电场才能作能量转换。

而建立磁场和电场所需的电能都是无功电能。

而记录这种电能的电表为无功电能表。

无功电能在电器装置本身中是不消耗能量的，但会在电器线路中产生无功电流，该电流在线路中将产生一定的损耗。

无功电能表是专门记录这一损耗的，一般只有较大的电单位才安装这种电表。

铭牌名称及型号：第一部分：类别代号：D ：电能表第二部分：组别代号：第一字母S:三相三线T:三相四线X:无功B:标准Z：最高需量D：单相第二字母F:复费率表S:全电子式D:多功能Y:预付费第三部分：设计序号：阿拉伯数字第四部分：改进序号：用小写的汉语拼音字母表示第五部分：派生号：T:湿热和干热两用TH:湿热带用G:高原用H:一般用F:化工防腐用；K:开关板式J:带接收器的脉冲电能表还标有①或②的标志: ①代表电能表的准确度为1%，或称1级表；②代表电能表的准确度为2%，或称2级表。

还标有产品采用的标准代号、制造厂、商标和出厂编号等。

电能计量单位：有功电能表kW • h无功电能表kvar • h字轮计度器窗口（液晶显示窗口）：整数位和小数位不同颜色，中间小数点；各字轮有倍乘系数（无小数点时）多功能表液晶显示有整数位和小数位两位准确度等级：相对误差，用置于圆圈内的数字表示标定电流和额定最大电流：标定电流（额定电流）：标明于表上作为计算负载的基数电流值：I b额定最大电流：电能表能长期正常工作，误差和温升完全满足要求的最大电流值：Imax额定电压：单相电能表标注：220V三相表有三种标注法：a.直接接入式三相三线：3×380Vb.直接接入式三相四线：3×380/220V电能表常数：电能表记录的电能与转盘转数或脉冲数之间关系的比例数：r/kWh；imp/kWh额定频率：50Hz主要技术指标：1、稳定准确，性能可靠2、准确度等级：1.0级，符合GB/T17215-1998、IEC1036-19963、电流规格： 2.5(10)A，5(20)A，5(30)A，10(40)A，20(80)A4、电表常数：6400imp/kwh，3200imp/kwh，1600imp/kwh5、额定电压：AC220V6、额定频率：50Hz7、起动电流：0.4%Ib8、字轮位数：6位（含1位小数）9、功耗≤0.6W10、环境工作条件：-20℃～+55℃，相对湿度不超过85%（温度+25℃）11、抗电磁干扰能力强，可在恶劣电力环境下运行12、强化工艺控制，独特工艺保证，高可靠性设计发展随着我国经济的飞速发展，各行各业对电的需求越来越大，不同时间用电量不均衡的现象也日益严重。

单相预付费电子式电能表的原理与应用电能表是用于测量和记录电能消耗的设备，随着科技的进步，电能表也得到了许多改进和创新。

单相预付费电子式电能表作为一种新型的电能表，在电力管理和使用方面起到了重要的作用。

本文将介绍单相预付费电子式电能表的原理和应用。

一、原理单相预付费电子式电能表的工作原理基于电能计量和费用计算。

它由电流互感器、电压互感器、电能计量芯片、显示屏、控制器等组成。

其工作过程如下：1. 电流互感器和电压互感器：单相预付费电子式电能表通过电流互感器和电压互感器来测量电流和电压。

电流互感器是用于测量并降低高压电流，而电压互感器是用于测量并降低高压电压。

通过互感器，电能表可以获取准确的电流和电压数值。

2. 电能计量芯片：电能计量芯片是电能表的核心部件，用于计量电能的消耗。

它通过对电流和电压进行采样和计算，实时地记录电能的使用情况。

经过电能芯片的计算和处理，可以得出用户所消耗的电能量。

3. 显示屏和控制器：显示屏和控制器是用户与电能表进行交互的界面设备。

显示屏用于显示电能的使用情况、剩余金额等信息，方便用户了解自己的电能消耗情况。

控制器则用于进行充值、查询余额、设置功能等操作。

二、应用单相预付费电子式电能表具有以下应用场景和优势：1. 居民用户：单相预付费电子式电能表可广泛应用于居民用户的电力管理中。

通过预付费方式，用户可以提前充值电力，并通过显示屏实时了解自己的电能使用情况和剩余金额，提高用电的主动性和节能意识。

2. 商业用户：商业用户的电力消耗通常较大。

采用单相预付费电子式电能表可以更好地控制电力使用的成本，避免因为大额电费账单而产生的不必要的经济压力。

同时，商业用户也可通过电能表的智能功能实时监测用电情况，进行用电量分析，优化用电策略。

3. 对电力公司的利益保护：使用单相预付费电子式电能表可以有效防止电力盗窃和欠费行为的发生。

采用预付费方式后，电力公司可以在用户将电力全部消耗完之前预收费用，确保用户按照实际使用情况进行电费充值，维护了公司的经济利益。

DDSY系列单相电子式预付费电能表使用说明书温广电子有限公司一、概述DDSY型电子式单相预付费电能表，采用最先进的专用集成电路设计，全自动表面贴装（SMT）生产工艺制造。

电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，具有良好的搞电磁干扰、低功耗、高精度、防窃电、高过载、长寿命，可靠性能高。

采用符合国际标准的先进的智能IC卡技术实现预付费方式，内置磁保持继电器。

通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。

产品符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电能表》的全部技术要求。

二、工作原理1、工作原理图电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。

2、数据处理电能计量脉经光电耦合器送CPU处理，运算后存储于存储器中。

由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警状态信号。

三、规格型号及技术参数：1、规格型号2、主要技术参数：a、基本误差:b、电气参数（参比条件）：起动电流： 0.4 % Ib功耗：电压线路<1.0W，3.0VA；电流线路 < 1.0VA潜动：具有逻辑防潜动电路电压范围： 220V±10%工作温度范围：-25℃~ +55℃掉电数据存贮时间>20年四、安装与使用1、电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。

3、按图一、图二安装和接线，拧紧接线螺钉，并紧固端钮盒内连接板。

单相电子式预付费电能表DDSY1351-F（读卡通信版）开通说明书目录一、概述 (2)二、主要特点及参数 (2)1外观如图 (2)2、功能特点 (2)3、技术参数如表（一） (4)三、安装说明 (5)四、使用说明 (6)1. 系统使用卡种类及功能说明 (6)2电表通信功能说明 (7)3电表显示与操作说明 (7)4．新表开通和调试以及系统操作流程 (11)4.1 新表开通 (12)4.2电表清零操作 (13)4.3购电与电量下载 (14)4.4低电量报警 (14)4.5超负荷的控制 (14)4.6透支用电 (15)4.7 恶载断电 (16)4.8 补卡操作 (16)4.9退电操作 (16)4.10换表操作 (17)4.11．换房间 (17)5.提示符说明 (17)五、安装及电表开注意事项 (18)六、运输和存储 (19)七、注意事项 (19)八、保修期限 (19)一、概述单相电子式预付费电能表DDSY1351-F型，产品符合GB/T 17215.321-2008《静止式有功电能表(1级和2级)》、GB/T 18460.3-2001 （IC卡预付费售电系统第3部分：预付费电度表）和JJG 596-1999（电子式电能表检定规程）等相关的标准和要求，集管理和自动控制为一体，用电预付费，计量准确，切断可靠,可以提高供电管理效率，满足社区、学生公寓、集体宿舍用电的管理需求。

本款电表集成于我公司的校园一卡通系统，一表多卡，使用方便。

二、主要特点及参数1外观如图图12、功能特点●采用Philips公司的Mifare卡，符合ISO/ICE 14443A标准，数据安全可靠。

●采用先进计量和控制芯片 ,具有判断大功率阻性负载的功能，能够实现恶载和超载断电，有功电能计量准确。

●采用外部E2PROM保存数据，寿命长达10年，支持掉电保存数据功能，数据保存安全可靠.●一表多卡，可多卡购电，支持退电，补电操作。

●智能管理：下载电量，计量用电量，根据剩余电量实现开断继电器管理。

电能表的分类及工作原理为满足不同的电能测量需要，有多种类型的电能表，其类别可按不同情况划分如下：(1)按结构及工作原理分：1)感应式电能表2)电子式电能表。

电子式电能表进一步又可分为全电子式电能表和机电脉冲式电能表。

(2)按准确度等级分：普通级：0．2S，0．2，0．5S，0．5，1．0，2．0，3．0级，用于测量电能。

精密级：0．01，0．05级，主要作为校验普通级电能表的校验基准。

(3)按用途分：1)有功电能表。

用于测量有功电量。

2)无功电能表。

用来计量发、供、用电的无功电能。

3)最大需量表。

是一种既积算用户耗电量的数量，还指示用户在一个电费结算周期中，指定时间间隔内平均最大功率的电能表。

4)费率电能表。

复费率电能表是按指定时段分别按要求计量各时段的用电量及总用电量的电能表。

5)多功能电能表。

除了计量有功(无功)电能外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。

(4)根据接入电源的性质可分为：交流电能表和直流电能表。

(5)按照表计的安装接线方式可分为：直接接人式和间接接入式(经互感器接入)；其中由于测量电路的不同，通常又分为单相电能表、三相三线电能表和三相四线电能表。

(6)按平均寿命的长短，单相感应式电能表又分为:普通型和长寿命技术电能表。

按照规程规定，普通型感应式电能表在使用5年后就要进行抽检，当抽检不合格时就要进行轮换。

而长寿命技术电能表是指平均不修理的有效使用时间在20年及以上的感应式电能表。

电能表的工作原理是：当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。

即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。

重庆单相式多费率电能表说明书【引言】重庆单相式多费率电能表是一款颇具特色的电能计量设备，广泛应用于各类民用和工业用电场合。

该电能表具有多个费率、可控单元、定时开关机等高级特性，操作简单、安装方便、清晰易读，受到了广大用户的好评和信赖。

下面我们就来详细了解一下这款电能表的使用说明吧。

【主体】一、外观结构重庆单相式多费率电能表外观精美，尺寸大小为168mm×112mm×66mm，采用塑料外壳材质，表面采用环氧树脂喷涂，具有防水、防潮、耐腐蚀等特性。

其主要结构由表壳、电能表盘、接线、电机、微型控制器等组成。

其中，电能表盘为机械表式显示，磁针在指示表盘上运动，反映出当期用电数值。

二、电能统计功能该电能表具有多个费率，可显示多个费率单价和总价，可自动统计各个费率和总费用，为用户进行用电量分析和节能管理提供了有效手段。

同时，电能表内置可控单元和定时开关机功能，保证了按处理用电业务的要求进行实时控制。

三、接线方式该电能表接线方式分为直接式和变比式，前者电动机一般直接与电能表相连，后者则需要通过电流变比器等附加配件才能实现，操作较为复杂。

为了保证使用安全，建议用户在进行接线时请专业电工进行操作。

四、使用说明1、安装前请检查电能表产品质量是否合格，确认无缺损后再进行安装。

2、安装时需要注意按照电能表尺寸要求进行安装，电源电压稳定并符合电能表经营要求，仪表与社会负荷控制和供负荷设备之间按配电要求增加附加配线或或在对计量仪表电路进行装置前，应有可靠的电磁兼容试验。

3、操作前请仔细阅读使用说明书，并按照说明进行相应的操作。

对于使用中遇到的问题，可以拨打服务热线进行咨询。

4、电能表使用寿命较长，但在使用过程中仍需定期进行检修和维护。

如要求更换，应进行定期检测、鉴定并严格按照使用规格进行更换。

五、注意事项1、使用过程中需注意电源线路问题，切勿随意更改接线，以确保用电安全。

2、如遇停电等特殊情况，请关闭电能表电源，并在电力系统恢复正常后重新开启。

单相电子式预付费电能表解读1、单相电子式预付费电能表单相电子式预付费电能表是一种安全、易用的预付费电能表，是由电表厂单位专门为电力工业服务的一种表表表。

它以数字程序记录读数，精准度高，能防止伪造或操作误差的发生。

它的内部结构包括交流电能表，电能表脉冲投送器，多功能按键以及可编程可操作器。

该表具有低功耗技术、先进的信息处理方法和模块化结构设计，可满足不同客户的使用需求，采用防过载电流保护、低温和热开关保护等，能够保障安全生产和操作。

2、特点①功率因数及其精度固定，计量精准；②低功耗技术可以降低电表运行成本；③可编程可操作器，操作方便；④数字程序控制，易于实现正确的数据记录；⑤采用防过载电流保护、低温和热开关保护等，可以有效保障电能计量和安全使用；⑥先进的信息处理方法和模块化的设计可以实现不同用户的不同需求，满足市场需要。

3、应用范围单相电子式预付费电能表广泛应用在商业场所、居民住宅、工业厂房及多种特殊环境中，可直接用于电能计量以及电能记录等方面，具有大量的特殊功能和可操作性。

用于住宅可有效节约用电，减少电力消耗，使用户享受便捷的智能用电服务。

用于商业场所，则可以有效地进行供电安全管理，监控每个用户电力消耗，实现合理化分配和使用，以防止电网超负荷过载，保障商业环境的安全运行。

4、总结单相电子式预付费电能表具有精准度高、防止伪造或操作误差发生、低功耗技术、可编程可操作器、数字程序控制、采用防过载、低温和热开关保护等特点，广泛应用于商业场所、居民住宅、工业厂房等多种场所，可实现节约电能，有效防止过载，保证安全生产及操作。

单相电子式预付费电能表正在逐步取代传统的电表表表，用户使用的普及和应用的扩大，将对金融中心支付服务和国家用电管理方面有重要的意义。

单相电子式预付电费电能表工作原理和误差说明单相电子式预付费电能表用来计量额定频率50HZ的交流单相有功电能并实现电量的预购功能。

它是一种采用先进的固体集成技术制造的新产品，其特点是高精度，过载能力强，功耗低，质量轻，供电部门可通过计算机售电管理系统对用户预购电量，预置进行管理，经点卡传递给电能表。

该表具有数据回读功能：当将电卡插入表内，电能表读书正确读取数据后，能够将表内总电量，本次剩余电量，上次剩余电量，总购电次数等数据回读到点卡中，便于供电部门与用户进行信息传递，保护供电用电双方的利益。

该电能表具有自动计算用户消耗电量，另用四位数码管所购电量和剩余电量。

电卡作媒介，由供电部门设置密码，保证用户电卡只能自己使用而不能换用，电卡可反复使用1000次以上，表内的电卡插座与表内通过的市电完全绝缘，可保证用户使用电卡的安全性。

单相电子式预付费点额国标的准确等级为1.0级别，额定电压220V，额定电流有2（10），5（25），10（50）和20（100）等多个规格，下图为规格和误差标准，请作参考：注明：Ib为标准电流，Imax为额定电流。

1.工作原理电能表的功能系统包括测量系统和单片机处理系统，测量系统是一块单相电子式电能表。

工作原理为：有分压器完成电压取样，由取样电阻完成电流取样，取样后的电压和电流信号由乘法器转换为功率信号，经由U/f比变换后，由进步点击驱动计度器工作，并将脉冲信号输入盘点机系统，用户需要在供电部门交款购电，所购买的电量通过手电软件系统写入用户电卡中，再由电卡传递给电能表，电卡经多次加密可以保证用户可靠地使用，当所购电量用完，表内继电器自动切断供电回路。

2.安装方法1）出厂经检验合格并加以铅封，即可安装使用。

2)安装表的底板应固定在坚固的耐火墙上，建议安装高度为1.8m左右，由于该表对外部环境要求比较高，所以环境温度在-25℃-70℃之间，相对湿度不高过85％为佳，而且要求周围空气中无腐蚀性气体。

电能计量相关资料（一）一、电能表型号表示方式(参照全国电工仪器仪表标准化技术委员会公布电能表型号目录)最后一排数字为各制造厂设计序号。

二、电能表百分数误差限1.有功电能表百分数误差限（单相电能表和带平衡负载的三相电能表）三、 启动电流2.无功电能表四、 启动时间（Q t ）计算公式 （国家标准上未注明，参照JJG307-2006规定）1. 各准确度等级有功、无功电能表 ()()1min 100080 Qn Q I U m k t ⨯⨯⨯⨯=式中：k-----电能表脉冲常数 （imp/kWh ）或（imp/kvarh ） I Q -----电能表启动电流 （A ） m-----系数；单相电能表 m=1三相四线电能表 m=3 三相三线电能表 3=m注：2007年10月5日修改。

五、 潜动时间（t ∆）计算公式1．电子式0.2S 级和0.5S 级有功电能表())2(m i n 10006020 qp k t ⨯⨯⨯=∆注：依据DL/T614-2007《多功能电表》宣贯资料规定： 对0.2S 级多功能表())2(min 10900max6'⨯⨯⨯⨯=∆ I U m k t n对0.5S 级多功能表())2(min 10600max6''⨯⨯⨯⨯=∆ I U m k t n2009年2月23日修改2．电子式1级有功电能表 ())3(min 10600max6I U m k t n ⨯⨯⨯⨯=∆式中：m----电能表测量元件数三相三线电能表m=2 三相四线电能表m=3 3．电子式2级有功电能表 ())4(min 10480m ax6I U m k tn ⨯⨯⨯⨯=∆4．电子式2级无功电能表 t ∆与2级有功电能表相同5．电子式3级无功电能表 ())5(min 10300max6I U m k t n ⨯⨯⨯⨯=∆6．感应式0.5级有功电能表 ())6(min 1000604.120 qp k t ⨯⨯⨯⨯=∆7．感应式1级有功电能表 ())7(min 10150max6I U m k t n ⨯⨯⨯⨯=∆8．感应式2级、3级有功(无功)电能表 ())8(min 10120max6I U m k t n ⨯⨯⨯⨯=∆注：参照JJG307-2006规定对感应式电能表的电压潜动试验时限规定： （一）对直接接入式感应式电能表： a.采用防潜针—防潜孔 ())7(min 10403'⨯⨯⨯⨯=∆ jsn IU m k t式中：k-----电能表常数 （r/ kWh ）或（r/kvarh ） m-----系数；单相电能表 m=1三相四线电能表 m=3三相三线电能表 3=mI js -----电能表启动电流 （A ） b. 采用转盘防潜孔 ())7(m i n 10203''⨯⨯⨯⨯=∆ jsn IU m k t（二）对经互感器接入式感应式电能表： a.采用防潜针—防潜孔 ())8(min 10603'⨯⨯⨯⨯=∆ jsn IU m k tb. 采用转盘防潜孔 ())8(m i n 10303''⨯⨯⨯⨯=∆ jsn IU m k t六、 高频脉冲频率F H 与高频脉冲常数P H 间换算公式1. 高频脉冲常数P H 换算为高频脉冲频率F H ())9(36001000 Hz P W F H H⨯⨯=式中：W---实际功率（瓦），是指运行工作电压和电流档时的功率。

单相多费率电能表是一种电能计量设备，它能够测量交流单相电路中的电能消耗，并按照不同的费率对电能进行计费。

与传统单相电能表相比，单相多费率电能表具有更高的精度和灵活性，能够适应不同的用电需求和电价结构。

单相多费率电能表的工作原理是基于电能计量芯片和微处理器的技术，通过测量电流、电压和功率因数等参数，计算出电能消耗量，并按照预设的费率对电能进行计费。

单相多费率电能表可以根据不同的时间段和用电负荷情况，设置不同的费率，例如峰时段、谷时段、平时段等，以实现电力资源的优化配置和用电成本的控制。

单相多费率电能表具有体积小、重量轻、安装方便等优点，广泛应用于居民、商业和工业用电计量领域。

同时，为了保障电能表的安全和可靠性，单相多费率电能表还具有防窃电、防短路、过载保护等安全措施。

总之，单相多费率电能表是一种高精度、灵活性强的电能计量设备，它可以满足不同用电需求和电价结构，实现电力资源的优化配置和用电成本的控制。
