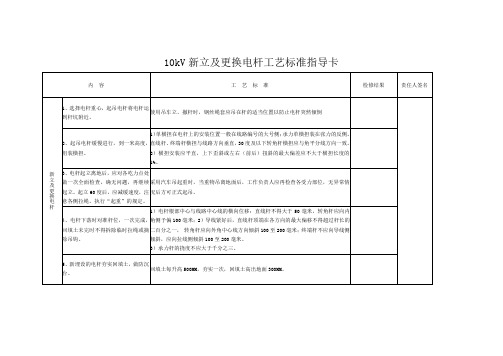

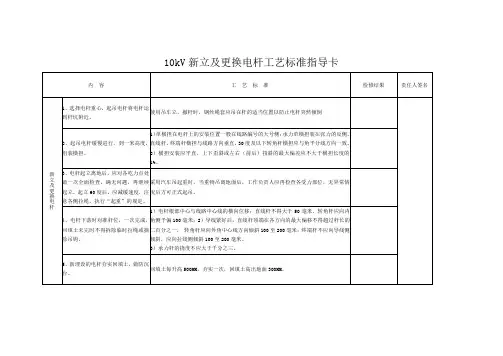

10kV 线路配电线路新立更换电杆标准化作业指导书编写： __________年 ____月____日审核： __________年 ____月____日批准： __________年 ____月____日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司1.标准化作业流程图2.范围3.引用文件4.准备阶段5.作业阶段6.总结阶段1标准化作业流程图附录 C配电检修标准化作业流程图根据作业任务，组织相关人员勘察并填写作业票，研究安全组织措施、技术措施、危险点分析及预控措施准备阶填写停电申请单段根据作业任务、现场查勘作业票，编写标准化作业指导书并逐级审批，填写签发工作票召开班前会学习本作业指导书根据本作业指导书准备工具、材料由运行单位（现场许可人）根据操作票所列工作内容执行停电、验电、挂接地线作业履行许可手续阶段现场辅助安全措施开始作业并履行工作监护制召开班后会及时度总结当天工作、进行技术资料整理作业结束，对作总归档，并对本次作业现场检查验结业进行评价收无误后，拆除阶接地线及现场段对指导书的符合辅助安全措施性、科操作性进行评估，提出改进意履行工作终结手续见恢复送电2.范围本作业指导书针 10kV ××线××号配电线路停电新立、更换电杆工作，，仅适用于该项工作。
3引用文件1.《安全生产工作管理规定》国家电网总（2003）407 号2.《电力安全工作规程》（电力线路部分）3. DL409—1991《电力安全工作规程》（热力机械部分）4.《电力建设安全工作规程》5.《架空配电线路及设备运行规程》6．《架空配电线路设计技术规程》4.准备4.1准备工作安排10kV××线××号配电线路新立(更换 )电杆作业工作安排√序号内容标准责任人备注1明确操作任务本次作业为 10kV ××线××号配电线路停电新立电杆工作2确定作业方法1）吊车2）抱杆3审核并签发操作票1）审核操作票填写的正确性；2）交工作许可人进行签发1）组织学习本次作业的作业指导书；4召开班前会2）做好危险点分析；3）交代安全注意事项；4）交代员工分工4.2作业人员要求10kV ××线××号配电线路新立及更换电杆作业人员要求√序号内容1作业人员的精神状态饱满，无社会干扰及思想负担2现场工作人员除指定联系人外，其他作业人员在作业期间不准使用通信设备3所有工作人员有安全上岗证。

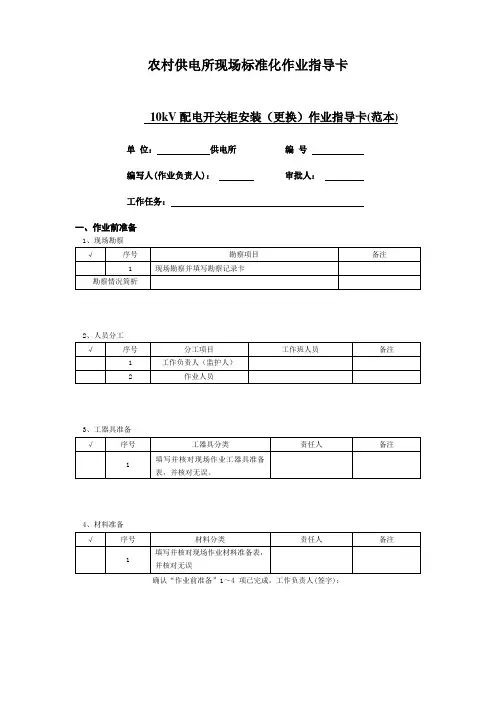

农村供电所现场标准化作业指导卡
10kV配电开关柜安装（更换）作业指导卡(范本)单位：供电所编号
编写人(作业负责人)：审批人：
工作任务：
一、作业前准备
1、现场勘察
2、人员分工
3、工器具准备
4、材料准备
确认“作业前准备”1～4 项已完成，工作负责人(签字)：
二、作业程序及危险点控制措施
计划工作时间：年月日时分至月日时分1、开工
2、关键作业步骤及安全措施
3、竣工
三、指导卡执行情况评估
附录
作业现场勘察记录表
勘察人员签名：勘察日期：
现场作业工器具及材料准备和回收表
工器具准备人：工器具收回人：年月日
工器具领用审核：
材料准备人：材料收回人：年月日
材料领用审核：。
10KV 配电变压器安装标准化作业流程纲要图及指导书1 / 910 千伏 ** 线配电变压器台安装标准化作业流程图工作任务10 千伏变压器台安装组织人员进行现场勘探编写作业指导书、 作业指导卡填写工作票吊装变压器`一次引线、避雷器安装定位、挖坑作业指导书审批； 学习工作票审查安装高压引线安装变压器台 横担架二次线及低压 安装跌落开关箱安装安装接地极资料准备工用具准备现场工作实行班前会，人员分工工作票动工立杆组装金具 指挥吊车就位做好停 电验电安及敷设接地极装接地 线及其余现场安全举措变台挂牌 拆掉接地线及 清理现场其余安全举措完 工工作票结束，整理资料编制人： 班组审查人： 单位审查人：编号 :10 千伏 ** 线变压器台安装标准化作业指导书编写：年月日审核：年月日批准：年月日工作负责人：作业日期年代日至年代日内蒙古东部电力有限企业- 呼伦贝尔电业局 -** 供电局 - 配电班1、范围本指导书合用于 ** 供电局 ** 线** 变压器台安装工作。
作业。
如采纳此外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。
2、引用文件国家电网企业《电力安全工作规程（电力线路部分）》《电气装置安装工程35kV 及以下架空电力线路施工及查收规范》内蒙古东部电力有限企业《架空配电线路安装检修规程》内蒙古东部电力有限企业《中低压配电网建设与技术改造原则建议》3、人员分工1 2 3 4 5 6内容负责人工作人员署名作业负责人（监护人）专责监护人施工前备料人员（负责保留相关技术资料）变台上工作人员地面工作人员吊车司机4、资料排序号名称规格单位数目责任人1变压器台2电杆12m根3标准变台资料套4跌落开关组5氧化锌避雷器组6低压赔偿箱7接地极8电缆（或绝缘导线）9隔走开关10接地带5、工用具排序号名称规格1吊车2钢丝吊绳3运杆车4脚扣5安全带6绝缘杆7高压接地线8传达绳9验电器10KV10液压钳11铁锨12剪钳台套米组米单位数目责任人台个台付付根组根支套把把6、风险剖析及防备举措排序号辨别项目危险要素防备及控制举措责任人1高处坠物防备不测事故发1、现场人员一定戴好安伤人生, 高空坠物伤人 ,全帽。
10kV新装及更换环网柜分支箱作业指导卡配电线路新装及更换环网柜、分支箱作业现场示意图10kV新装及更换环网柜、分支箱危险点分析及安全控制措施卡序号危险点安全控制措施1 起重伤人或运输途中伤人（1）起重设备、吊索具和其他起重工具的工作负荷，不得超过铭牌规定；（2）遇有6 级以上的大风时，禁止露天进行起重工作。
当风力达到5 级以上时，受风面积较大的物体不宜起吊。
雷雨时，应停止野外起重作业。
遇有大雾、照明不足、指挥人员看不清各工作地点或起重机操作人员未获得有效指挥时，不得进行起重作业；（3）使用前检查起重工具是否完好，钢丝绳做好检查。
起吊环网柜、分支箱和吊运装车过程中必须绑牢，在棱角和滑面与绳子接触处应加包垫，起吊时必须设专人指挥，起重臂下严禁站人，要统一信号，统一指挥；（4）初起和落放必须平稳，人员移动环网柜、分支箱时要做好防挤压措施；（5）环网柜、分支箱起吊点必须是设备生产厂家规定的起吊点；（6）吊放环网柜、分支箱前应先对钢丝扣子进行外观检查，其强度满足起重设备荷重要求（安全系数5～6倍），吊环网柜、分支箱时吊臂下严禁站人；环网柜、分支箱起吊过程中及没固定牢固前应做好防止吊钩脱钩措施；（7）吊放环网柜、分支箱前应对各受力点进行检查；2 触电伤害（1）作业人员与10kV带电部分保持0.7m以上安全距离；（2）验电前必须确定该设备属于工作范围内设备；（3）验电要使用相应电压等级的合格验电器，验电人员应戴绝缘手套；（4）电缆头必须逐相放电、验电、装设地线；（5）装设地线工作，先接接地端、后接导线端，拆时与此相反。
人体不得触及导线和地线；（6）地线接地端必须接触良好，遇有油漆或其他绝缘层时应清除后再连接；（7）在断开的开关和刀闸上挂好安全警示牌，对带电部位（间隔）设安全围栏并挂相应的警告标志；（8）配电站的变压器室内工作，人体与高压设备带电部分应保持0.7米及以上的安全距离。
3 误接线（1）工作前核对相位并做好标记；（2）电缆接引后再进行检查与核对。

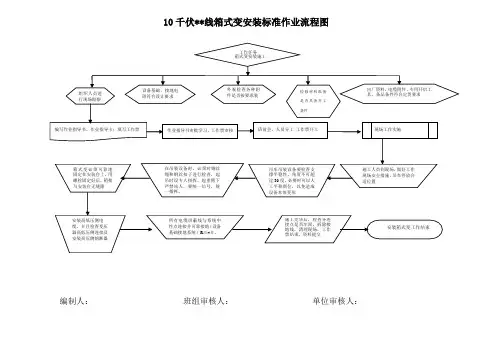

10千伏**线箱式变安装标准作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-20211001 10千伏**线安装箱式变作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局10千伏**线**安装箱式变电站工作。
2、引用文件
2.1内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.2内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》2.3DL/T5220-2005《10kV及以下架空配电线路设计技术规程》
2.4GB 50173-92 《35kV及以下架空电力线路施工及验收规范》。
10kV电缆分支箱更换标准化作业指导书作业指导书：10kV电缆分支箱更换标准化作业指导书一、背景介绍10kV电缆分支箱是电力系统中的重要设备，用于电缆的分支和连接。
为了确保电力系统的正常运行和安全性，对于老化或故障的分支箱需要进行更换。
本作业指导书旨在提供一套标准化的操作流程，以确保更换过程的安全和高效。
二、作业准备1. 工具准备：- 手电钻- 螺丝刀- 扳手- 绝缘手套- 绝缘胶带- 绝缘垫- 安全帽- 防护眼镜2. 材料准备：- 新的10kV电缆分支箱- 电缆连接器- 螺栓、螺母等连接件- 绝缘套管- 绝缘胶带3. 安全准备：- 作业人员需穿戴符合要求的防护装备- 作业前需检查电缆分支箱是否带电，必要时切断电源- 作业前需对作业区域进行安全隔离，确保他人不会进入作业区域三、作业步骤1. 断电操作：- 切断电源，确保电缆分支箱不带电。
- 使用电压表检测电缆分支箱是否真正断电。
2. 拆除旧的电缆分支箱：- 使用螺丝刀和扳手拆除旧的电缆分支箱上的螺栓和螺母。
- 将电缆分支箱与电缆连接器分离。
- 将电缆分支箱从支架上取下。
3. 安装新的电缆分支箱：- 将新的电缆分支箱放置在支架上，并使用螺栓和螺母进行固定。
- 使用绝缘套管将电缆连接器与电缆分支箱连接起来。
- 使用扳手和螺丝刀紧固连接件，确保连接牢固。
4. 绝缘处理：- 使用绝缘胶带对电缆连接器进行绝缘处理，确保电缆连接安全可靠。
- 在电缆分支箱周围铺设绝缘垫，以防止电缆与其他金属接触。
5. 检查和测试：- 检查所有连接件是否紧固，确保无松动现象。
- 使用电压表对电缆分支箱进行测试，确保电缆连接正常。
- 检查绝缘处理是否完好，确保电缆连接安全可靠。
6. 清理和整理：- 清理作业现场，将旧的电缆分支箱及其他废弃物进行妥善处理。
- 整理工具和材料，确保归位整齐。
四、安全注意事项1. 作业人员需穿戴符合要求的防护装备，特别是绝缘手套和安全帽。
2. 作业前需检查电缆分支箱是否带电，必要时切断电源。
10kV配变及开关柜设备调试
标准化作业指导卡
工作单位（班组）：工程公司指导书编号：Q/BD-AZ- -
工作任务：10kV配电变压器及开关柜设备调试
工作时间：年月日至年月日
工作负责人：
工作地点/联系人：
签发人：
签发时间：年月日1 作业前准备：严禁擅自扩大工作范围！
1.1 施工准备
1.2 人员分工
1.3 工器具准备：（重点是安全工器具及专用工具）
2 作业程序
2.1 开工检查
2.2 工作负责人确认以上各项：
工作负责人确认签名: 2.3 现场作业程序及危险点控制措施：
3 竣工
3.1 收工
3.2 每日开工收工时间（一天完成的工作不填写）
4 工作总结
5 资料归档
工作完成后，指导卡交回工作签发人存档；工作数据记入工作簿。
Q/×××高压计量装置安装/更换作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期：年月日时至年月日时
安徽省电力公司
1 适用范围
本作业指导书适用于XX供电公司变电站及所辖用户高压电能计量装置安装/更换工作。
2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB1207-1997 电压互感器
GB1208-1997 电流互感器
GB/T16934-1997 电能计量柜
DL/T825-2002 电能计量装置安装接线规则
DL/T448-2000 电能计量装置技术管理规程
《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）
Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》
GB50168-92 电气装置安装工程电缆线路施工及验收规范
GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范
3 安装/更换前工作安排
3.1 工作前准备
3.2 人员要求
3.3 备品备件
3.4 仪器仪表
3.5 工器具及材料
3.6 危险点分析及预控措施
3.7 人员分工
4作业程序及作业标准4.1 开工
4.2 检修电源的使用
4.3 作业项目和作业标准
4.4 竣工
5验收记录
6 作业指导书执行情况评估
Word文档仅供参考。
编号：Q/×××
北郊变电所10KV电压互感器更换
标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：年月日时至年月日时
固原供电局
1 范围
本作业指导书适用于10KV电压互感器更换工作。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GBJ 148-1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
DL/T 727-2000互感器运行检修导则
Q/ZDJ 09-2002 互感器现场检修（小修）导则
DL/T 596-1996电力设备预防性试验规程
DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）
DL 5009.3-1997 电力建设安全工程规程（变电所部分）
电安生[1994]227号电业安全工作规程（热力和机械）
JCC5-220W1型电压互感器（沈阳变压器厂）安装说明书
DL/T 596-1996 电力设备预防性试验规程
3 修前准备
3.5 材料
3.6 10KV电压互感器更换作业定置图及围栏图
3.7 危险点分析
3.8 安全措施
3.9 人员分工
4、正母电压互感器更换作业流程图
5 作业程序及作业标准5.1 开工
5.2 检修电源的使用
5.3 更换内容和工艺标准
5.4 竣工
6 验收记录
7 作业指导书执行情况评估。
