IC卡读卡器原理电路图

ic读卡器原理IC读卡器是一种用于读取集成电路卡片（IC卡）信息的设备。

它通过将IC卡插入读卡器，从而实现对IC卡内部存储的信息进行读取和写入。

IC读卡器的工作原理涉及到硬件和软件两个方面，下面将详细介绍其原理。

一、硬件原理1. IC卡IC卡是一种具有存储、处理和传输信息功能的智能芯片卡，其内部包含了CPU、存储器、输入输出接口等多个模块。

在使用IC读卡器时，需要将IC卡插入到读卡器中，然后通过读取IC卡内部存储的信息来实现各种功能。

2. 读卡器读卡器是一种专门用于与IC卡进行通信的设备，其主要由控制芯片、射频模块、电源管理模块等组成。

当用户将IC卡插入到读卡器中时，控制芯片会向射频模块发送指令，并接收从射频模块返回的数据。

同时，电源管理模块会为整个系统提供稳定的电源。

3. 射频通信射频通信是指通过无线电波进行通信的方式。

在使用IC读卡器时，射频通信主要用于读取IC卡内部存储的信息。

当IC卡与读卡器进行射频通信时，需要满足一定的通信协议，以确保信息的正确传输。

二、软件原理1. IC卡应用程序IC卡应用程序是指运行在IC卡芯片上的一组程序，其主要功能是处理和存储用户的信息。

在使用IC读卡器时，需要通过应用程序来读取和写入IC卡内部存储的信息。

2. 控制芯片驱动程序控制芯片驱动程序是指运行在读卡器控制芯片上的一组程序，其主要功能是控制读卡器与IC卡之间的通信。

在使用IC读卡器时，需要通过控制芯片驱动程序来发送指令并接收返回数据。

3. 应用层软件应用层软件是指运行在计算机上的一组程序，其主要功能是对IC读卡器进行管理和控制。

在使用IC读卡器时，需要通过应用层软件来调用相应的函数实现各种功能。

三、工作流程1. 初始化当用户将IC卡插入到读卡器中时，系统会首先进行初始化操作。

此时，控制芯片会向射频模块发送初始化指令，并接收从射频模块返回的应答信息。

同时，应用层软件会调用相应的函数对读卡器进行初始化操作。

2. 识别IC卡识别IC卡是指读取IC卡内部存储的信息以确定其类型和状态。

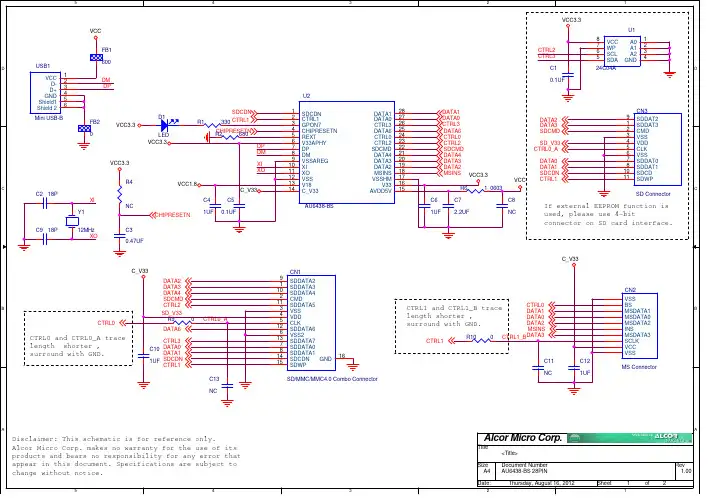

VSS BS MSDATA1 MSDATA0 MSDATA2 INS MSDATA3 SCLK VCC VSS C12 MS Connector 1UF
B
C11 NC
SD/MMC/MMC4.0 Combo Connector
A
A
Disclaimer: This schematic is for reference only. Alcor Micro Corp. makes no warranty for the use of its products and bears no responsibility for any error that appear in this document. Specifications are subject to change without notice.
New release.
DATE
2012/08/16
BY
Nick
D
D
C
C
B
Байду номын сангаас
B
A
Alcor Micro Corp.
Title <Title> Size A Date:
5 4 3
A
Document Number AU6438-BS 28PIN Thursday, August 16, 2012
2
Rev 1.00 Sheet 2
1
of
2
600 DM DP U2 SDCDN R1 LED VCC3.3 330 CTRL1 CHIPRESETN R2 680 DP DM XI XO VCC1.8 C_V33 XI NC Y1 CHIPRESETN C3 0.47UF C_V33 C_V33 DATA2 DATA3 DATA4 SDCMD CTRL2 CTRL0 SD_V33 R9 DATA6 0 CTRL0_A 9 1 10 2 11 3 4 5 12 6 13 7 8 14 15 CN1 SDDATA2 SDDATA3 SDDATA4 CMD SDDATA5 VSS VDD CLK SDDATA6 VSS2 SDDATA7 SDDATA0 SDDATA1 SDCDN GND SDWP 1UF 0.1UF C4 C5 AU6438-BS 1UF 2.2UF NC 1 2 3 4 5 6 7 8 9 10 11 12 13 14 SDCDN CTRL1 GPON7 CHIPRESETN REXT V33APHY DP DM VSSAREG XI XO VSS V18 C_V33 DATA1 DATA0 CTRL3 DATA6 CTRL0 CTRL2 SDCMD DATA4 DATA3 DATA2 MSINS VSSHM V33 AVDD5V 28 27 26 25 24 23 22 21 20 19 18 17 16 15 C6 DATA1 DATA0 CTRL3 DATA6 CTRL0 CTRL2 SDCMD DATA4 DATA3 DATA2 MSINS VCC3.3 VCC R6 C7 1_0603 0.1UF

芯片卡读卡器芯片卡读卡器（Chip Card Reader）是一种用于读取芯片卡上信息的设备，它可以将芯片卡上的数据传输给计算机或其他设备进行处理。

芯片卡读卡器在金融、交通、电子支付、身份认证等领域得到广泛应用。

本文将介绍芯片卡读卡器的工作原理、分类、应用和发展趋势。

一、工作原理芯片卡读卡器通过物理接触或非接触方式读取芯片卡上的信息。

物理接触方式是将芯片卡插入读卡器的卡槽中，读卡器通过与芯片卡接触的金属触点进行数据传输。

非接触方式是利用近场通信技术，读卡器和芯片卡之间通过无线电信号进行数据交换。

无论是物理接触还是非接触方式，芯片卡读卡器都需要具备以下功能：1. 电源管理：芯片卡读卡器需要向芯片卡提供电力，以使芯片卡能够正常工作。

电源管理功能包括电压转换、电流控制和电源保护等。

2. 数据传输：芯片卡读卡器需要能够与芯片卡进行数据传输。

数据传输功能包括数据读取、写入和存储等。

3. 安全管理：芯片卡读卡器需要具备安全管理功能，以保障芯片卡上的信息不被非法获取和篡改。

安全管理功能包括数据加密、身份认证和防破解等。

二、分类根据读卡器与芯片卡之间的接触方式，芯片卡读卡器可以分为物理接触读卡器和非接触读卡器两种类型。

1. 物理接触读卡器：物理接触读卡器通过与芯片卡接触的金属触点进行数据传输。

物理接触读卡器通常用于需要高安全性和可靠性的场合，如金融领域。

但由于接触金属触点容易磨损，需要定期清洁和维护。

2. 非接触读卡器：非接触读卡器利用近场通信技术，读卡器和芯片卡之间通过无线电信号进行数据交换。

非接触读卡器具有读取速度快、使用方便等优点，广泛应用于门禁系统、交通领域和电子支付等场合。

三、应用芯片卡读卡器在金融、交通、电子支付、身份认证等领域得到广泛应用。

1. 金融领域：芯片卡读卡器用于银行卡、信用卡等金融卡的读取和交易处理。

通过芯片卡读卡器，用户可以在ATM机上查询余额、取款、转账等操作。

2. 交通领域：芯片卡读卡器用于读取交通卡、门禁卡等卡片上的信息。

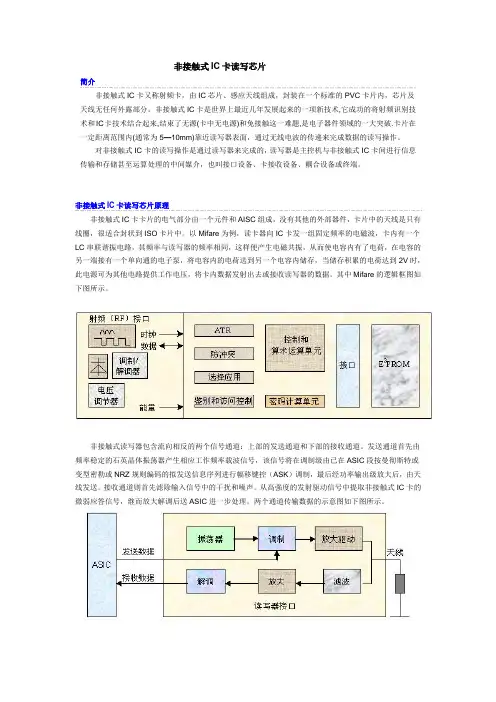

非接触式IC卡读写芯片简介非接触式IC卡又称射频卡，由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无任何外露部分。

非接触式IC卡是世界上最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破.卡片在一定距离范围内(通常为5—10mm)靠近读写器表面，通过无线电波的传递来完成数据的读写操作。

对非接触式IC卡的读写操作是通过读写器来完成的，读写器是主控机与非接触式IC卡间进行信息传输和存储甚至运算处理的中间媒介，也叫接口设备、卡接收设备、耦合设备或终端。

非接触式IC卡读写芯片原理非接触式IC卡卡片的电气部分由一个元件和AISC组成，没有其他的外部器件，卡片中的天线是只有线圈，很适合封状到ISO卡片中。

以Mifare为例，读卡器向IC卡发一组固定频率的电磁波，卡内有一个LC串联谐振电路，其频率与读写器的频率相同，这样便产生电磁共振，从而使电容内有了电荷，在电容的另一端接有一个单向通的电子泵，将电容内的电荷送到另一个电容内储存，当储存积累的电荷达到2V时，此电源可为其他电路提供工作电压，将卡内数据发射出去或接收读写器的数据。

其中Mifare的逻辑框图如下图所示。

非接触式读写器包含流向相反的两个信号通道：上部的发送通道和下部的接收通道。

发送通道首先由频率稳定的石英晶体振荡器产生相应工作频率载波信号，该信号将在调制级由已在ASIC段按曼彻斯特或变型密勒或NRZ规则编码的拟发送信息序列进行幅移键控（ASK）调制，最后经功率输出级放大后，由天线发送。

接收通道则首先滤除输入信号中的干扰和噪声。

从高强度的发射驱动信号中提取非接触式IC卡的微弱应答信号，继而放大解调后送ASIC进一步处理。

两个通道传输数据的示意图如下图所示。

特性非接触式识别技术带给我们一个便利接入存储于电子媒体中数据的方式，以13.56 MHz 智能卡读卡器芯片与模块为例：形成MIFARE 接口平台不可或缺的一部份，目前为非接触式与双接口智能卡机制的业界标准符合包括ISO 14443 A、ISO 14443 B 与ISO 15693 等国际化标准相当容易导入设计运作范围达100mm提供RF 数据通信加密选择通过MIFARE 演示系统协助，相当容易进行新型应用的开发典型器件MF RC522特性内置对卡片或标签的信号进行解调和译码的高集成度的模拟电路；采用少量外部元件，即可将输出驱动级接天线；5mm×5mm×0.85mm(HVQFN32)的超小体积；2.5～3.6V的低I电压低功耗设计。
