**-R3.2-01产品名称： 产品图号：模具名称： 模具编号：模具设计师 评审时间模具设计评审项目及内容项目评审内容是否满足模具设计改善方案备注产 品 检 查1.毛刺要求2.是否为外观件3.产品材料明确（材质及料厚）4.各视图的角法有无看错，产品是否对称5.确定原图比例6.工序图定位是否一致7.工序冲压方向一致（工件是否需要翻转）落料及冲孔模具1.展开尺寸的确定2.工序是否漏冲孔或漏折弯3.刃口材料及硬度要求4.凸凹模材料是否公用5.凸凹模是否单向受力及解决措施6.下料模具卸料板有没有加大避空以减少压伤和对模具的损坏；7.压力中心是否考虑8.冲孔凹模的刃口厚度及漏料孔的设计9.凸模结构是否合理10.凹模外形尺寸是否适合，是否存在凹模冲裁开裂风险？或增加加固套环必要性？11.卸料板硬度要求12.卸料板是否起导向作用13.是否需要人工取废料14.卸料是否需要人工脱料15.成品的脱料力是否平均(尤其是弯曲模、多孔模)16.弹簧的脫料力及压缩量是否足夠17.成品是否要浮升梢以防粘模18.废料刀的设计及废料自动脱落19.模具的闭合高度20.模具的冲裁力及使用设备21.冲头是否需要作阶梯式22.侧冲结构的设计23.侧冲的漏料设计24.加工基准孔是否需要25.模具的避位是否充分产品名称： 产品图号：模具名称： 模具编号：模具设计师 评审时间模具设计评审项目及内容项目评审内容是否满足模具设计改善方案备注拉 深 模 具 1.凸凹模材料及硬度是否合理2.凸模的设计方式是否合理3.凹模的设计方式是否合理4.压边圈的设计方式及材料硬度、厚度要求是否合理5.顶杆排步方式是否合理6.顶针板的厚度硬度要求7.预冲孔的设计依据及漏料方式是否合理8.模具的支撑是否排步均匀9.模具是否需要拉延筋及位置10.模具的排气孔的设计有没有考虑11.模具是否选用适用的设备12.拉伸凹模是否需要跟型13.是否需要预冲工艺孔14.有没有加回弹余料15.后工序是否定位可靠16.模具是否需要限位17.预冲孔的设计依据及漏料方式是否合理？18.零件折弯是否单向受力，材料是否会发生流动，如何解决？19.模具定位结构方式是否满足零件关、重要尺寸精度及产品特性要求？20.产品的定位是否会因材料流动而变形？21.成品是否需要浮升销以防粘模？22.后工序的定位是否进行考虑？23.是否考虑模具是否适合叉车运输产品名称： 产品图号：模具名称： 模具编号：模具设计师 评审时间模具设计评审项目及内容项目评审内容是否满足模具设计改善方案备注成型、折 弯 模 具 1.定位支撑是否可靠2.折弯线是否全部是直线3.模具设计是否考虑材料反弹补偿4.凸凹模侧向受力是否有抵消5.折弯是否单向受力，材料是否会发生流动，如何解决6.产品的定位是否因材料流动而变形？7.凸凹模的材料及硬度要求8.凸凹模间隙是否准确？9.卸料力是否满足？10.卸料是否需要人工脱料11.成品是否要浮升梢以防粘模12.搬运吊环设计有无必要，强度是否满足？13.闭合高度是否符合？14.安装T型槽是否需要？15.凹模模芯及顶出孔设计是否合理？16.使用设备规格是否合理17.模具安装方式及规格是否与设备工作台相符18.模具定位结构方式是否满足零件关、重要尺寸精度及产品特性要求？19.后工序的定位是否进行考虑？20.是否考虑模具是否适合叉车运输21.其他产品名称： 产品图号：模具名称： 模具编号：模具设计师 评审时间模具设计评审项目及内容项目评审内容是否满足模具设计改善方案备注产品检查1.毛刺要求2.是否为外观件3.产品材料明确（材质及料厚）4.各视图的角法有无看错，产品是否对称5.确定原图比例全 自 动 模 具 1. 料带设计是否是最理想的?2. 定位导正孔尺寸是否适中?3.模具设计是否考虑材料反弹补偿4. 确认最小冲头尺寸，是否强度足够?5.折弯是否单向受力，材料是否会发生流动，如何解决6.产品的定位是否因材料流动而变形？7.凸凹模的材料及硬度要求8.凸凹模间隙是否准确？9.卸料力是否满足？10. 折弯R/T比值，是否过小?11.成品是否要浮升销以防粘模12产品重要尺寸是否考虑如何保证，比如放回弹，加调整，下料取经验值等13.闭合高度是否符合？14. 压力弹簧数量，强度，排配是否合理？15. 模具结构是否恰当，导向件数量，强度是否足够？16.导位针结构型式，排配，数量是否合理17. 成形工站是否需要调节装置，装置是否可靠及便于调节，是否与导柱等干涉. 18.模具定位结构方式是否满足零件关、重要尺寸精度及产品特性要求？19. 零件强度是否足够，易损件是否有足够备件20.是否考虑模具是否适合叉车运输。

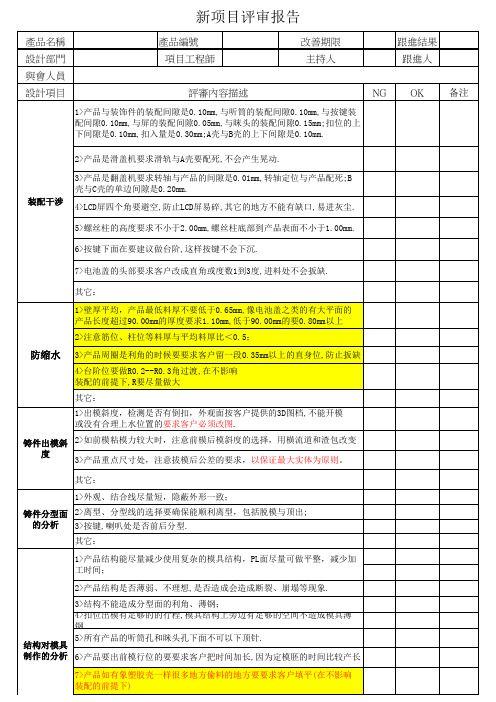

零件号数模版本号零件类别材料信息材料牌号公司模具材料牌号类似零件收缩率验证结果OKNOKN/A成型部件斜顶（或顶杆）运动到底，要保证3mm 间隙要保证运动结束时与产品有3mm 间隙运动干涉分析斜顶热处理不应放在容易与对手件干涉或产生异响的区域分型线不可分在零件R 角处或是否获得SGM QD/Design/外观工程师/SQE 批准模具结构不可有“薄铁”、“尖角”斜顶行程斜顶杆直径斜顶座是否是顺序阀分型线抛光斜顶杆衬套斜顶杆需要做淬火处理斜顶杆最大角度模具强度型芯或型腔面皮纹面浇口位置动模采用镶件的方式，抛光时，将镶件安装到定模，镶件与定模的产品面一起抛光（外观面）开模方向都至少有3°脱模斜度门板以上大模具〉=20mm流道的流长电镀级ABS+PC≤200mm电镀级ABS≤250mm分型线处模具配合阶差在SGM的认可清单中选取材料供应商收缩率范围分型线不可在A 面或外分是否获得SGM QD/Design/外观工程师/SQE 批准外分 内分一膜一腔 一膜多腔外饰件 内饰件 电镀件 皮纹件 油漆件 高光件 匹配件模具等级IP 、DP <=15° ，其余<=12°流道脱模斜度浇注系统冷流道满足Moldflow 填充分析的各项指标要求皮纹每增加0.015mm 深度，沿开模方向上在原有脱模斜度上至少增加1°采用标准件浇口类型冷流道长度需控制在80mm 以内后续浇口容易切除，不可对外观面产生损伤Moldflow 填充分析分型线位置模具插穿角度冷料井建议双衬套导向热流道每个冷流道的转角，都须有冷料井分型线处最小插穿角度为7°浇口分型线GM材料标准模具收缩率分析结果确认零件名称模具设计评审资质模具供应商检验项目姓名是否自动脱浇口顺序阀须采用圣万提（Synventive ）热流道基本要求能否满足GMW15424(2013版)模具设计评审检查表Mold Design Checklist零件基本信息模具设计工程师模具类型模具钢材信息。
