压铸模具设计和制造介绍材料

压铸件工艺流程压铸是一种常见的金属件制造工艺，它通过在高压下将熔化的金属注入模具中，然后冷却凝固成型，最终得到所需的零件。

压铸件广泛应用于汽车、航空航天、电子、机械等行业，因其成型精度高、表面光洁度好、制造效率高而备受青睐。

下面将详细介绍压铸件的工艺流程。

1. 模具设计和制造首先，根据产品的设计要求，制定模具的设计方案。

设计师需要考虑产品的形状、尺寸、结构等因素，然后绘制出模具的图纸。

接着，利用CAD/CAM软件进行模具的三维建模和工艺分析，确定模具的结构和加工工艺。

最后，根据设计图纸，制造模具，通常采用数控加工中心进行精密加工，确保模具的精度和表面质量。

2. 材料准备在进行压铸之前，需要准备好所需的金属材料。

通常使用的金属包括铝合金、锌合金、镁合金等。

这些金属需要按照一定的配方比例进行熔炼，然后通过除渣、过滤等工艺处理，确保金属液的纯净度和稳定性。

3. 熔炼和保温将准备好的金属材料加入熔炉中进行熔炼，直至达到所需的温度和流动性。

然后将熔融金属倒入保温炉中进行保温，以保持金属液的温度和流动性，为后续的压铸工艺做准备。

4. 压铸成型在保温炉中保持金属液的温度和流动性后，将金属液注入压铸机的射出室。

通过高压注射系统，将金属液压入模具腔内，填充整个模腔。

在一定的压力和温度下，金属液在模具中凝固成型，形成所需的压铸件。

5. 冷却和固化在金属液填充模腔后，需要等待一定时间，让压铸件在模具中冷却和固化。

冷却时间的长短取决于金属的种类和厚度等因素。

在固化完成后，打开模具，取出成型的压铸件。

6. 修磨和处理取出的压铸件通常会存在一些毛刺、气孔等缺陷，需要进行修磨和处理。

通过去毛刺、抛光、喷砂等工艺，使压铸件的表面光洁度达到要求。

同时，还可以进行热处理、表面处理等工艺，提高压铸件的性能和表面质量。

7. 检验和包装最后，对成型的压铸件进行检验，包括尺寸、外观、化学成分等方面的检测。

合格后，对压铸件进行包装，通常采用防震防潮的包装方式，以确保产品的质量和运输安全。

压铸模具设计范文压铸模具设计是指为了生产压铸件而设计的模具，其主要任务是将液态金属注入模具中，并在模具中冷却、凝固，最终得到所需形状的金属零件。

压铸模具设计的主要工作包括设计模具的结构、选材、计算模具的合理尺寸和形状等。

一、压铸模具结构设计1.模具整体结构设计：根据压铸件的形状和尺寸，确定模具的整体结构。

一般情况下，压铸模具采用上下模结构，上模为固定模，下模为活动模。

针对复杂形状的压铸件，可能需要设计多个滑模和拉杆。

2.模腔设计：根据压铸件的形状和尺寸，确定模腔的几何形状和尺寸。

模腔的设计应保证在模具关闭时，模腔中的液态金属能够充满整个腔体，并且在冷却凝固过程中，金属能够均匀收缩，避免产生缩孔和其他缺陷。

3.浇口和导流系统设计：浇口和导流系统的设计对于压铸件的质量和生产效率有着重要的影响。

浇口的设计应尽量避免金属的湍流流动，避免气泡的产生。

导流系统的设计应考虑金属的顺序填充和排气，以及冷却和凝固过程中的温度控制。

二、压铸模具选材压铸模具的选材应根据金属的性能和压铸工艺的要求来确定。

通常情况下，模具会选用高强度和耐磨损的合金钢作为材料，以保证模具的使用寿命和精度。

同时，还需要考虑模具的热传导性能，以确保压铸件能够快速冷却、凝固。

三、压铸模具尺寸和形状计算1.模具尺寸计算：模具尺寸的计算包括模腔尺寸、模板尺寸、滑模尺寸、导流系统尺寸等。

模具尺寸的计算需要考虑压铸件的最终尺寸、缩孔和收缩率等因素。

2.模具形状计算：模具的形状计算主要是指模腔内部的曲面和棱角的设计。

对于复杂形状的压铸件，需要使用CAD软件进行三维建模和形状优化，以确保模具的制造精度和压铸件的质量。

压铸模具设计需要充分考虑压铸件的形状和尺寸、材料的性能、压铸工艺要求等因素，通过合理的结构设计、选材和计算，能够提升压铸件的质量和生产效率。

在设计过程中，还需要考虑模具的制造难度和制造成本，以确保模具的可行性和经济性。

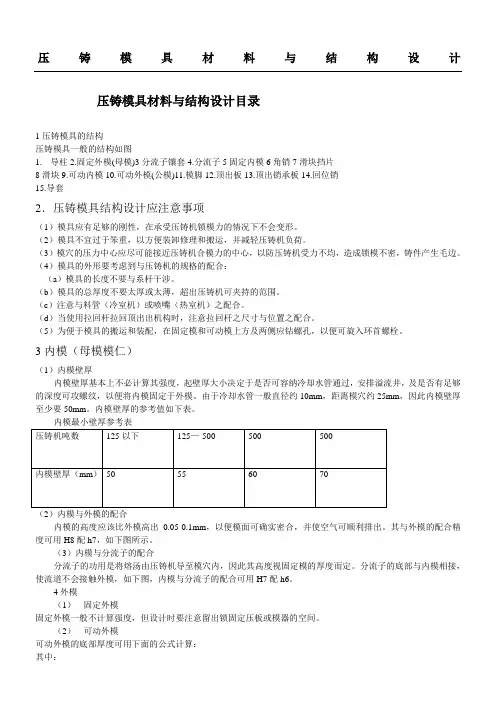

压铸模具材料与结构设计压铸模具材料与结构设计目录1压铸模具的结构压铸模具一般的结构如图1.导柱2.固定外模(母模)3分流子镶套4.分流子5固定内模6角销7滑块挡片8滑块9.可动内模10.可动外模(公模)11.模脚12.顶出板13.顶出销承板14.回位销15.导套2．压铸模具结构设计应注意事项（1）模具应有足够的刚性，在承受压铸机锁模力的情况下不会变形。

（2）模具不宜过于笨重，以方便装卸修理和搬运，并减轻压铸机负荷。

（3）模穴的压力中心应尽可能接近压铸机合模力的中心，以防压铸机受力不均，造成锁模不密，铸件产生毛边。

（4）模具的外形要考虑到与压铸机的规格的配合：（a）模具的长度不要与系杆干涉。

（b）模具的总厚度不要太厚或太薄，超出压铸机可夹持的范围。

（c）注意与料管（冷室机）或喷嘴（热室机）之配合。

（d）当使用拉回杆拉回顶出出机构时，注意拉回杆之尺寸与位置之配合。

（5）为便于模具的搬运和装配，在固定模和可动模上方及两侧应钻螺孔，以便可旋入环首螺栓。

3内模（母模模仁）（1）内模壁厚内模壁厚基本上不必计算其强度，起壁厚大小决定于是否可容纳冷却水管通过，安排溢流井，及是否有足够的深度可攻螺纹，以便将内模固定于外模。

由于冷却水管一般直径约10mm，距离模穴约25mm，因此内模壁厚至少要50mm。

内模壁厚的参考值如下表。

内模最小壁厚参考表（2）内模与外模的配合内模的高度应该比外模高出0.05-0.1mm，以便模面可确实密合，并使空气可顺利排出。

其与外模的配合精度可用H8配h7，如下图所示。

（3）内模与分流子的配合分流子的功用是将熔汤由压铸机导至模穴内，因此其高度视固定模的厚度而定。

分流子的底部与内模相接，使流道不会接触外模，如下图，内模与分流子的配合可用H7配h6。

4外模（1）固定外模固定外模一般不计算强度，但设计时要注意留出锁固定压板或模器的空间。

（2）可动外模可动外模的底部厚度可用下面的公式计算：其中：h：外模底部之厚度（mm）p：铸造压力（kg/cm2）L：模脚之间距（mm）a：成品之长度（mm）b：成品之宽度（mm）B：外模之宽度（mm）E：钢的杨氏模数=2.1×106kg/cm2d：外模在开模方向的最大变形量（mm），一般取d≤0.05mm.例：某铸件长300mm,宽250mm，铸造压力选定280（kg/cm2）,外模之宽度560（mm）,模脚之间距360（mm）,最大变形量取0.05（mm）。

压铸成型工艺与模具设计第章压铸模常用材料一、引言压铸是工程塑料成型加工中使用广泛的一种方法，其在汽车、家电、电信设备、医疗设备等领域有着广泛的应用。

压铸模是实现压铸成型的核心部件，其制造材料的选择及质量直接影响到压铸成型的精度和寿命，因此正确选择压铸模常用材料十分重要。

本文将介绍目前较为常用的压铸模制造材料，主要包括铝合金、钢和铜合金。

二、铝合金铝合金是一种常用的压铸模制造材料，其主要有以下特点：1.密度小，比重约为钢材的1/3，铜材的1/2，使得铝合金模具重量轻，便于加工和操作；2.导热性能好，热膨胀系数小，能够有效地保证模具的温度稳定性；3.良好的加工性能，可以通过数控机床进行加工，精度高；4.抗腐蚀性能好，能够避免模具生锈和磨损。

铝合金可以分为纯铝、铝硅、铝镁、铝铜等多种型号，其中以铝硅合金最为常用，其强度和硬度相对较高，热膨胀系数小，加工性能也较好。

铝合金模具在使用过程中需要注意防止过度切削和损伤表面，避免在表面涂覆保护膜带来的影响，同时要注意防潮、防腐蚀。

三、钢材钢材是压铸模制造中较为常用的材料，其优点在于：1.强度高、韧性好；2.颜色均匀、质地细致，适宜进行精密加工；3.抗蚀性能好，耐磨性能优良。

钢材经常用于制作大件的模具，其硬度和强度较高，可以耐受来自铝等硬度更低的金属的高压压力，有着较强的耐用性。

但是钢材也有其缺点，例如制造成本较高、加工难度大等问题，需要对各种型号的钢材进行合理选择，同时注意防止模具表面生锈和腐蚀。

四、铜合金铜合金是一种高性能模具材料，其优点在于：1.密度较大，强度高、耐磨性好；2.热传导系数高、导电率好；3.具有良好的耐蚀性，能够避免模具表面生锈和腐蚀。

铜合金可以分为锡青铜、锰铜、铝青铜等多种型号，其中以锡青铜最为常见，其强度和韧性较好，可以用于制造中大型、复杂的模具。

铜合金不仅可以用于制造压铸模具，同时也可以用于制造各种冲压模、挤压模等模具，具有广泛的应用前景。

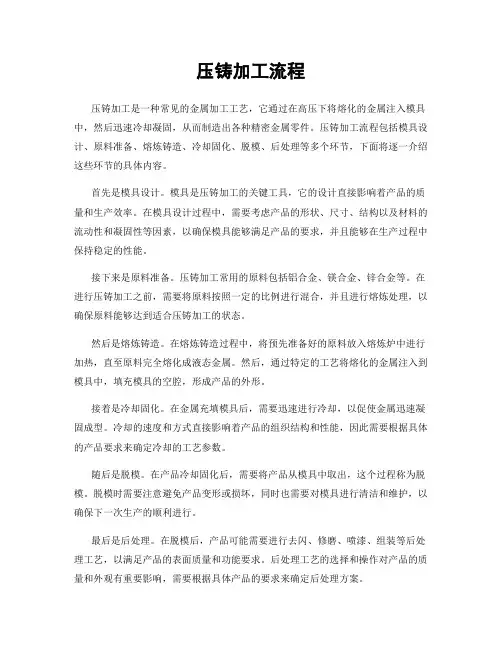

压铸加工流程压铸加工是一种常见的金属加工工艺，它通过在高压下将熔化的金属注入模具中，然后迅速冷却凝固，从而制造出各种精密金属零件。

压铸加工流程包括模具设计、原料准备、熔炼铸造、冷却固化、脱模、后处理等多个环节，下面将逐一介绍这些环节的具体内容。

首先是模具设计。

模具是压铸加工的关键工具，它的设计直接影响着产品的质量和生产效率。

在模具设计过程中，需要考虑产品的形状、尺寸、结构以及材料的流动性和凝固性等因素，以确保模具能够满足产品的要求，并且能够在生产过程中保持稳定的性能。

接下来是原料准备。

压铸加工常用的原料包括铝合金、镁合金、锌合金等。

在进行压铸加工之前，需要将原料按照一定的比例进行混合，并且进行熔炼处理，以确保原料能够达到适合压铸加工的状态。

然后是熔炼铸造。

在熔炼铸造过程中，将预先准备好的原料放入熔炼炉中进行加热，直至原料完全熔化成液态金属。

然后，通过特定的工艺将熔化的金属注入到模具中，填充模具的空腔，形成产品的外形。

接着是冷却固化。

在金属充填模具后，需要迅速进行冷却，以促使金属迅速凝固成型。

冷却的速度和方式直接影响着产品的组织结构和性能，因此需要根据具体的产品要求来确定冷却的工艺参数。

随后是脱模。

在产品冷却固化后，需要将产品从模具中取出，这个过程称为脱模。

脱模时需要注意避免产品变形或损坏，同时也需要对模具进行清洁和维护，以确保下一次生产的顺利进行。

最后是后处理。

在脱模后，产品可能需要进行去闪、修磨、喷漆、组装等后处理工艺，以满足产品的表面质量和功能要求。

后处理工艺的选择和操作对产品的质量和外观有重要影响，需要根据具体产品的要求来确定后处理方案。

总之，压铸加工流程需要经过模具设计、原料准备、熔炼铸造、冷却固化、脱模、后处理等多个环节，每个环节都需要严格控制工艺参数，以确保产品能够达到设计要求。

只有在每个环节都做到精益求精，才能够生产出高质量的压铸产品。

压铸模具设计方案压铸模具设计方案一、设计方案概述本设计方案旨在设计一种用于压铸工艺的模具，以满足工件的外观质量和尺寸精度要求。

本设计方案采用CAD软件进行设计，并结合模具设计的基本原理和经验进行设计。

二、模具结构设计1. 模具整体结构设计模具采用分离式结构设计，包括上模和下模。

上模为固定模，下模为活动模。

其中，上模包括模座、顶针、顶杆等部件，下模包括模座、导柱、导套等部件。

模具座采用刚性结构，以确保模具的稳定性和刚度。

2. 模具中心距设计模具中心距的确定是保证工件尺寸精度的关键之一。

根据工件的尺寸和结构特点，设计合理的模具中心距，以确保模具能够精确复制工件的尺寸。

3. 模具冷却系统设计为了提高生产效率、减少模具磨损和延长模具寿命，设计冷却系统对模具进行冷却。

冷却系统包括冷却孔和进水口，通过冷却水的流动，迅速冷却模具，以提高生产效率和模具寿命。

4. 模具材料选择模具的材料选择是保证模具寿命和使用效果的重要因素。

根据工件的材料和要求，选择适当的模具材料，保证模具具有良好的硬度和耐磨性。

三、模具生产工艺1. 加工工艺规程模具的加工工艺包括数控加工、外圆磨削等。

根据模具的具体结构和工艺要求，制定合理的加工工艺规程，以确保模具的加工质量。

2. 检测工艺模具加工完成后，进行检测以验证模具的质量。

检测工艺包括模具尺寸检测、表面质量检测等，通过合适的检测工艺，确保模具符合设计要求。

四、模具的维护、维修和更换为了保证模具的正常使用和延长其寿命，进行模具的定期维护、维修和更换。

维护工作包括清洁模具、添加润滑剂等，维修工作包括修复模具损伤、更换模具部件等，更换工作包括根据模具磨损程度，定期更换模具部件。

五、结论本设计方案是一种用于压铸工艺的模具设计方案，通过合理的结构设计、材料选择和加工工艺，可以满足工件的外观质量和尺寸精度要求。

同时，通过模具的定期维护、维修和更换，可以保证模具的正常使用和延长其寿命。

压铸模具的介绍压铸模具是一种用于压铸工艺的工具，它起到了定型、成型和冷却的作用。

压铸模具的设计和制造直接影响产品的质量和生产效率。

本文将介绍压铸模具的基本原理、设计要点和制造工艺。

一、压铸模具的基本原理压铸模具是一种用于将熔融金属注入到模具中并冷却凝固的工具。

它由上模、下模和导柱组成。

在压铸过程中，上模和下模会通过导柱固定，形成一个封闭的空腔。

熔融金属经过喷嘴注入到模具中，并在冷却后形成所需的产品形状。

压铸模具的设计需要考虑产品的结构、尺寸和材料特性，以及冷却系统和排气系统的设置。

二、压铸模具的设计要点1. 产品结构设计：压铸模具的设计首先要根据产品的结构特点确定上模和下模的形状和尺寸。

对于复杂的产品，需要考虑分模的设计，以方便脱模和冷却。

2. 模具材料选择：模具材料需要具有足够的硬度、强度和耐磨性，以抵御高温和高压的工作环境。

常用的模具材料包括铝合金、钢和铜合金等。

3. 冷却系统设计：在压铸过程中，模具需要快速冷却以使产品能够凝固并保持形状。

因此，冷却系统的设计非常重要。

合理的冷却系统可以提高生产效率和产品质量。

4. 排气系统设计：在压铸过程中，熔融金属会产生气体，如果不及时排出，会导致产品表面出现气孔或缺陷。

因此，排气系统的设计也是压铸模具设计的重要一环。

三、压铸模具的制造工艺压铸模具制造工艺包括模具结构设计、数控加工、装配和试模等环节。

1. 模具结构设计：根据产品的结构特点，设计模具的上模、下模和分模等零部件，并确定模具的材料和热处理工艺。

2. 数控加工：根据设计图纸，利用数控机床进行模具的精密加工，包括铣削、车削、钻孔等工序，以保证模具的尺寸和形状精度。

3. 装配：将加工好的各零部件进行装配，包括上模和下模的组装、导柱和导套的安装等。

4. 试模：在模具制造完成后，进行试模，检验模具的性能和准确性。

如果需要调整，可以进行相应的修正和改进。

总结：压铸模具在现代工业生产中起到了至关重要的作用。

压铸工艺及压铸模具设计要点压铸工艺及压铸模具设计要点压铸是一种利用压力将液态金属注入模具中，通过冷却凝固形成定形零件的制造方法。

压铸产品在重量、强度、尺寸方面都有非常高的准确性和稳定性，被广泛应用于汽车、摩托车、电子、通讯设备、家电等产业中，成为目前工业生产中不可或缺的一种制造技术。

下面将从压铸工艺及压铸模具设计要点两个方面进行阐述。

一、压铸工艺1. 材料准备：首先需要准备液态金属，一般使用的是微量合金钢、铝合金、镁合金、铜合金等牌号。

材料的纯度、质量直接影响产品的质量。

2. 模具设计：由于压铸的成形过程主要依靠模具的形状和大小，所以模具设计非常重要。

模具一般由流道、高压室、模腔等主要部分组成，需要用CAD 设计软件绘制出预想的产品三维模型，然后进行分析预测。

3. 夹具安装：很多压铸厂家采用自动化流水线作业，这样可以让夹具自动加载模具。

夹具的准确安装和保持最佳状态对产品稳定的尺寸和质量有着至关重要的作用。

4. 液态金属注入：注入过程需要注意金属温度的控制，因为如果注入过热的金属会造成热缩，也会加快金属与模具接触面损耗的速度。

注入金属的速度和压力也需要掌握恰当的水平。

5. 压力保持和冷却：完成注入后，需要将模具保持一定的压力，通常设置的保持时间在15-20秒之间，直到金属凝固成型，然后通过水冷却或空气冷却来加速金属的冷却，降低模腔温度，以便后续顺利脱模。

6. 脱模：经过强制冷却后，模具表面的金属固化成型，可以脱模取出。

如果模具内存在脱模困难的产品，则采用震动或喷水技术来辅助脱模。

二、压铸模具设计要点1. 模具材料：模具材料的决定因素是金属的特性和成本。

有些材料具有良好的抗磨损性和耐腐蚀能力，例如CrMoV 钢，有些材料则具有良好的导热性和导电性能，例如铝合金。

选用模具材料需要考虑两方面因素：一、材料的使用寿命；二、成本。

2. 模具结构：模具结构需要考虑到成品的尺寸、线条、强度和表面质量等因素。

通常情况下，模具结构应该是四侧对称的，以确保在生产过程中的稳定性和成品准确性。

压铸件设计规范详解压铸件是指利用压铸工艺将熔融金属注入模具中，经过凝固和冷却后得到的零件。

由于该工艺具有生产效率高、成本低、制造精度高等优点，被广泛应用于汽车、航空航天、电子等领域。

为了保证压铸件质量和安全性，需要遵循一系列的设计规范。

下面将详细介绍压铸件设计规范。

一、材料选择1.铝合金：常用的有A380、A383、A360等。

根据使用条件和要求，选择合适的铝合金材料，确保压铸件具有良好的强度和塑性。

2.压铸型腔材料：常用的有铜合金、热处理工具钢等。

要选择适当的材料，以耐高温和磨损。

二、模具设计1.模具设计必须满足压铸件的要求，保证铸件的尺寸精度和表面质量。

2.模腔设计要考虑到铸件收缩率、冷却速度等因素，以避免产生缺陷和变形。

3.合理安排模具冷却系统，保证压铸件内部和表面的冷却均匀。

三、尺寸设计1.压铸件的尺寸设计应符合产品技术要求和工艺要求，确保功能和安装的需要。

2.避免设计尺寸太小或太薄，以免产生破裂和变形。

3.设计保证良好的表面质量，避免设计中出现接触不良、挤压不足等问题。

四、壁厚设计1.壁厚不应过薄，以免影响产品的强度和刚性。

2.避免壁厚过大，以减少成本和缩短冷却时间。

3.边缘和角部应注意壁厚过渡，避免产生应力集中。

五、设计角度和半径1.设计时应根据铝合金的流动性选择合适的角度和半径。

2.避免设计尖锐角度和太小的半径，以免产生气孔和挤压不足。

3.设计角度和半径应保持一定的一致性，避免因设计不当导致铸件变形和收缩不均匀。

六、设计放射状构件1.当压铸件具有放射状构件时，要合理设计放射状梁的位置和数量，以充分利用材料，并减少成本。

2.注意放射状构件的设计不应影响整体结构的强度。

七、设计排气系统1.设计时要考虑到铸件内部的气孔、气泡等气体排出问题。

2.合理安排和设计排气道，以保证良好的注模效果和铸件质量。

八、设计孔和螺纹1.设计孔和螺纹时应遵循标准规范，确保质量和安装的可靠性。

2.孔和螺纹的位置和尺寸应符合产品要求，保证压铸件的功能和使用要求。

压铸件的工艺流程压铸件是一种常见的金属制品，其工艺流程包括模具设计、原料准备、熔炼、注射、冷却、脱模、后处理等多个环节。

下面将详细介绍压铸件的工艺流程。

一、模具设计模具设计是压铸件制造的第一步，它直接影响到产品的质量和成本。

模具设计需要根据产品的形状、尺寸和要求进行合理的布局和结构设计，确保能够满足产品的要求并且能够保证生产效率和质量。

二、原料准备原料准备是压铸件制造的第二步，通常使用的原料是铝合金、锌合金、镁合金等。

在原料准备阶段，需要对原料进行筛选、清洗和预热处理，以确保原料的纯净度和适用性。

三、熔炼熔炼是将原料加热至熔化状态的过程，通常使用电炉或燃气炉进行熔炼。

在熔炼过程中，需要控制炉温和炉内气氛，确保原料能够完全熔化并且保持一定的温度。

四、注射注射是将熔化的金属液注入模具腔体的过程，通常使用压铸机进行注射。

在注射过程中，需要控制注射速度和压力，确保金属液能够充分填充模具腔体并且形成完整的产品形状。

五、冷却冷却是将注射后的模具进行冷却的过程，通常使用冷却水或风冷设备进行冷却。

在冷却过程中，需要控制冷却速度和温度，确保产品能够快速冷却并且保持一定的结构和硬度。

六、脱模脱模是将冷却后的产品从模具中取出的过程，通常使用振动或冲击的方式进行脱模。

在脱模过程中，需要注意保护产品表面，避免产生划痕或变形。

七、后处理后处理是对脱模后的产品进行去除余料、修磨、喷漆等加工的过程。

在后处理过程中，需要根据产品的要求进行相应的处理，以确保产品的表面光滑、尺寸精度和表面质量。

总结压铸件的工艺流程包括模具设计、原料准备、熔炼、注射、冷却、脱模、后处理等多个环节，每个环节都需要严格控制和操作，以确保产品的质量和成本。

压铸件制造是一个复杂的工艺过程，需要生产厂家具备一定的设备和技术实力，以满足客户的需求。

压铸成型工艺与模具设计——第10章_压铸模的常用材料压铸成型是指将熔融金属注入到压铸模具中，经过一定的冷却固化后取出成型的一种金属加工方法。

压铸模具是压铸成型的关键工具，其材料选择及性能对成型质量和生产效率具有重要影响。

本章主要介绍压铸模的常用材料。

一、常用压铸模材料：1.铝合金材料铝合金具有较高的导热性和导电性，热膨胀系数较小，具有良好的切削加工性能和耐热性能。

常用的铝合金包括AlZn10Si8Mg、AlZn5.5MgCu 和AlZnMgCu1.5等。

铝合金模具具有质量轻、热传导性能好等特点，适用于中小型铝合金压铸件的生产。

2.铜合金材料铜合金具有优良的导热性能、耐磨性和切削性能，适合高温下工作的要求。

常用的铜合金有铜铍合金、铜镍合金和铜锡合金等。

铜合金模具具有良好的导热性和耐热性能，适用于高温环境下的压铸成型。

3.钢材料钢是常用的模具材料，具有优良的强度、硬度和切削性能，能够满足大多数压铸成型的要求。

常用的模具钢有普通碳素结构钢、合金结构钢和不锈钢等。

根据模具的用途不同，可选择相应的钢材进行制造。

4.硬质合金材料硬质合金是由钨钴合金等硬质相和金属粘结相组成的复合材料，具有极高的硬度和耐磨性。

硬质合金模具主要用于高强度、高硬度的合金压铸件的生产。

5.陶瓷材料陶瓷模具具有优良的耐磨性和热稳定性，可以满足一些特殊要求的压铸成型。

陶瓷模具主要用于生产高温合金压铸件等。

二、模具材料选择的考虑因素1.成本因素模具材料的成本直接影响到产品的成本，因此需要综合考虑产品的使用寿命、使用环境等因素，选择经济合理的材料。

2.制造工艺参数要求压铸模具的制造工艺参数要求高，需要具有较好的加工性能和热传导性能。

因此，在材料选择时需要考虑加工工艺的要求。

3.产品质量要求不同产品的质量要求不同，模具材料的选择要根据产品的材料和使用要求来决定，以确保产品质量的稳定。

4.模具寿命要求模具寿命与模具材料的选择密切相关，模具材料的硬度、耐磨性、耐热稳定性等都会影响模具的使用寿命。

压铸工艺及压铸模具设计1.压铸工艺简介压铸是一种将熔化金属注入模具腔内，然后通过压力固化成型的工艺。

它具有高效、高精度、高复杂度的特点，被广泛应用于制造各种金属零件，如汽车零件、电子零件等。

压铸工艺主要分为准备工作、铸造操作和后处理三个阶段。

准备工作包括选材、设计和制造模具等；铸造操作包括将金属加热至熔点、注入模具等；后处理包括去除模具、修整铸件等。

压铸模具是实现压铸工艺的重要工具，它直接影响着产品质量和生产效率。

模具设计需要考虑以下几个方面。

首先是材料选择。

模具的材料需要具备高强度、高耐磨性、高热稳定性等特点，以保证模具长期使用。

其次是结构设计。

模具结构应该简单、合理，易于加工和维修。

同时，对于复杂的产品，需要设计合适的分型面和可抽出芯等特殊结构。

再次是流道系统设计。

流道系统是将熔化金属导入模腔的通道。

优化的流道系统能够保证铸件充型充满、减小气泡和炸破等缺陷的产生。

最后是冷却系统设计。

良好的冷却系统能够快速、均匀地将铸件冷却，提高生产效率和产品质量。

常见的冷却系统包括水冷却、气冷却等。

3.常见问题及解决方法在压铸工艺和模具设计过程中，常会面临一些问题和挑战。

以下是一些常见问题及其解决方法。

首先是翘曲和变形问题。

由于金属在冷却过程中会有收缩和变形，容易导致铸件产生翘曲和变形。

解决方法可以是增加冷却系统，控制金属温度等。

其次是气孔和缺陷问题。

气孔和缺陷是常见的铸件质量问题，可能是由于金属中的气体未能完全排出或模具内部有不完全填充的区域导致。

解决方法可以是优化流道和冷却系统，增加压力等。

最后是模具使用寿命问题。

模具在使用过程中会受到磨损、冲击和热应力等的影响，容易损坏。

解决方法可以是选用高耐磨材料、增加模具表面硬度等。

4.发展趋势随着科技的发展和需求的变化，压铸工艺和模具设计也在不断发展和改进。

未来的发展趋势主要包括以下几个方面。

首先是数字化和智能化。

通过数字化技术和智能化设备，可以实现对压铸工艺和模具设计的更精确和高效的控制。

压铸工艺与模具设计引言压铸工艺是一种常用的铸造工艺，在工业制造中广泛应用。

通过将熔化的金属注入到模具中进行冷却凝固，最终得到所需的金属零件。

本文将介绍压铸工艺的基本原理、流程以及模具设计的要点和考虑因素。

压铸工艺的原理和流程压铸工艺主要通过将金属材料加热到熔化状态，并将熔融金属注入到模具中，通过冷却凝固来得到所需的金属零件。

下面是一般的压铸工艺流程：1.准备模具：设计和制造适合所需零件的模具，通常使用铸造合金或钢材制作模具。

2.准备金属材料：根据需求选择合适的金属材料，并将其加热到熔化温度。

3.熔融金属注入：将熔化的金属材料注入到模具中，通常使用压铸机进行注入。

4.冷却凝固：待金属材料注入模具后，通过冷却凝固使金属快速凝固。

5.脱模：将凝固的金属零件从模具中取出。

6.毛坯处理：对取出的凝固金属零件进行表面处理和去除余料等工艺。

7.检验和加工：对凝固金属零件进行检验，如尺寸、重量、表面质量等，并根据需要进行进一步的加工。

模具设计的要点和考虑因素模具设计是压铸工艺中至关重要的一环，直接影响到最终零件的质量和性能。

以下是模具设计的一些要点和需要考虑的因素：1.零件结构：根据零件的结构和尺寸设计合适的模具，包括模具的外形、内腔和结构等方面。

2.材料选择：选择适合的模具材料，考虑到耐磨性、导热性和耐腐蚀性等因素。

3.流道设计：合理设计模具内的金属流道，以确保熔融金属能够均匀地填充整个模具腔体，并减少浇注过程中的气泡和杂质。

4.冷却系统设计：设计合理的冷却系统，以加速金属的凝固过程，并减少零件内部的应力和变形。

5.脱模设计：设计合适的脱模系统，以便顺利地将凝固的金属零件从模具中取出。

6.模具维护和修复：考虑到模具的使用寿命，设计易于维护和修复的结构，以延长模具的使用寿命。

结论压铸工艺是一种常用的铸造工艺，通过将熔化的金属注入到模具中进行冷却凝固，可以得到所需的金属零件。

模具设计是压铸工艺中关键的一环，直接影响到最终零件的质量和性能。

湘潭大学毕业设计说明书题目：压铸件模具设计学院:机械工程学院专业：材料成型及控制工程学号：姓名:指导教师:完成日期: 2015.3。

16目录一。

设计前准备工作 (1)1。

压铸工艺分析： (1)2.零件初步分析 (1)3.初步确定设计方案： (1)二。

压铸件工艺分析 (2)1.压铸合金工艺分析： (2)2.压铸件工艺分析： (2)3.分型面的选择： (2)三.浇注系统和排溢系统的设计 (3)1.浇注系统的设计： (3)2。

溢流排气系统的设计: (3)四。

压铸机的选择 (4)1.压铸机的种类和特点 (4)2。

选定压射比压 (5)3.确定型腔数目及布置形式 (5)4。

确定模具分型面上铸件的总投影面积 (6)5.计算锁模力: (6)五。

压铸模的结构设计 (7)1。

成型零件设计 (7)2。

结构零件设计 (10)3、各零件采用材料要求 (15)4、螺钉选用 (16)六、压铸模的整体结构 (16)1、压铸模的技术要求 (16)2、压铸模外形和安装部位的技术要求 (17)七、校核模具与压铸机的有关尺寸 (18)1、锁模力的校核 (18)2、铸件最大投影面积校核 (18)3、压室容量校核 (18)4、模具厚度的校核 (18)5、开模行程的校核 (18)八、参考文献： (19)一。

设计前准备工作1。

压铸工艺分析:压力铸造是将液态或半液态的金属，在高压作用下,以高的速度填充压铸模的型腔,并在压力作用下快速凝固而获得铸件的一种方法。

高压力和高速度是压铸时熔融合金充填成型过程的两大特点，也是压铸与其它铸造方法最根本的区别所在。

压铸件尺寸精度和表面粗糙度较好，铸件轮廓清晰，有致密的表层，比内层有更好的机械性能，内部存在气孔和缩孔缺陷。

2。

零件初步分析零件为对称圆筒型零件，截面为工字形，中心开有一小孔。

壁厚为5mm，属于薄壁零件。

型腔深度约为97。

5mm，属于深腔。

零件图如下所示：图1—1 零件图3。

初步确定设计方案：1)压铸合金此铸件的材料为YZCuZn40Pb:此材料属于铅黄铜合金，具有加工性能较好，成本较低等优点,多用于化工、造船的零件和耐磨的零件。

锌合金压铸模具制作方法1. 概述锌合金压铸模具是一种用于制造锌合金零件的工具。

它通过将熔化的锌合金注入到特定的模具腔中，经过冷却凝固后得到所需形状的产品。

本文将详细介绍锌合金压铸模具的制作方法。

2. 模具设计锌合金压铸模具的设计非常重要，它应该考虑到所需产品的形状、尺寸和特定要求。

以下是模具设计的一般步骤： - 确定产品形状和尺寸 - 设计模具腔的结构和布局- 确定模具开合方式和顶出方式 - 设计模具的流道和浇口 - 考虑模具的冷却系统和排气系统 - 进行模具结构的计算和优化3. 材料选择制作锌合金压铸模具需要选择合适的材料，以确保模具具有足够的强度和耐磨性。

常用的模具材料包括： - 工具钢：如H13、P20等，具有较高的硬度和耐磨性。

- 合金钢：如H11、H21等，具有更高的强度和耐热性。

- 坯料：如锻件、铸件等，使模具具备更好的机械性能和工作寿命。

4. 模具制造过程模具的制造过程通常包括以下几个步骤：4.1 机械加工•制作模具的母模，通常使用机床进行铣削、钻孔等操作，以将模具的形状加工出来。

•根据设计要求，制作好模具的各个零件，并进行加工、打磨，以达到精度要求。

4.2 热处理•将模具零件进行热处理，以提高其硬度、强度和耐磨性。

•常见的热处理方法包括淬火、回火和表面渗碳等。

4.3 组装和调试•将模具的各个零件进行组装，并调试模具的开合、顶出等功能。

•确保模具的各个部位协调运动，保证产品的质量和精度。

4.4 表面处理•对模具进行表面处理，以提高其防锈性和寿命。

•常见的表面处理方法有塑封、氮化、镀铬等。

5. 模具使用和维护完成模具的制作后，需要合理使用和维护模具，以延长其使用寿命和保证产品质量。

以下是一些常见的注意事项： - 避免过量冷却和过大压力，以防止模具磨损和破裂。

- 定期清洁模具，并涂抹一定的防锈剂，以保持模具的表面光洁度。

- 对使用过程中出现的损坏或磨损进行及时修复和更换。

- 做好模具的存放和保管工作，避免受潮、受热等不良环境影响。
