微机原理讲义第4章

CPU、存储器(ROM、RAM)、I/O接口、输入、输出设备
一 汇编语言上机过程
编辑源程序EDIT ABC.ASM
•D:>EDIT ABC.asm •D:>MASM ABC;
有语法错，回EDIT下改该程序
汇编源程序 MASM ABC.ASM
有汇编错误信息 ? Y N
形成目标程序ABC.OBJ
•D:>LINK ABC;
每段由伪操作SEGMENT开始、由ENDS结束。
start:
CLD MOV
AX , aa
程序最后为END结束语句，后跟一启动地址。 启动地址指示程序开始执行的第一条语句。
MOV DS , AX LEA SI , str1 MOV AX , SEG str2
程序中设有返回DOS的功能。 使程序执行完后返回DOS系统的命令接受状态。
•简化的汇编语言程序框架（适用于masm5.0/6.0版本）
•
.model small ；定义程序的存储模式（小型模式）
•
.stack
；定义堆栈段（默认是1KB空间）
•
.data
；定义数据段
•
……
；数据定义
•
.code
；定义代码段
•start: mov ax,data ；程序起始点
•
mov ds,ax
•完整汇编语言程序框架（适用于所有masm版本）
data1 SEGMENT ;数据段1， (可据需要设定,也可无)
……
;变量定义
data1 ENDS
data2 SEGMENT ;数据段2 (可据需要设定,也可无)
……
data2 ENDS
code SEGMENT ;程序段

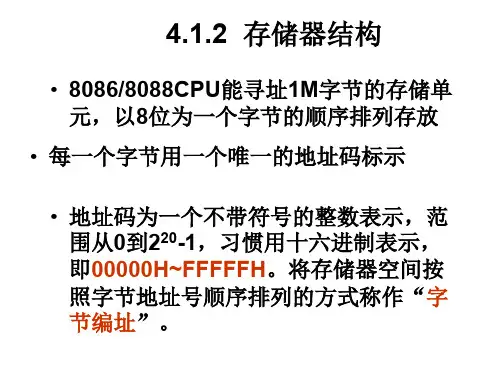

• 8086／8088CPU中通常按照信息特征来 区分段寄存器的作用，如：
– 代码段寄存器CS存储程序存储器区的段地址；
– 数据段寄存器DS和附加段寄存器ES存储源和 目的数据区段的段地址；
– 堆栈段寄存器SS存储堆栈区的段地址 – 8086／8088中设置四个段寄存器的目的除了可
以扩充寻址的范围以外，还便于存储器的读／ 写操作
• 例，在8086CPU中，设某段寄存器的内 容为1000H，试确定由该段寄存器所决 定的内存段的起始地址和终止地址
解：10000H~1FFFFH
• 在8086CPU中，CS寄存器和IP寄存器的 内容分别如下，试确定由CS和IP指定的 内存指令地址
(1) CS=1000H IP=2000H
(2) CS=1234H IP=ABCDH 解：1) 1000H*16+2000H=12000H
CPU对不同信息段的访问
4个段寄存器分别指向4个分段的起始字节单元
• 指令程序一般存放在代码段(CS)中，段地址来源于代码段寄存器， 偏移地址来源于指令指针IP,即
指令程序的物理地址=（CS)*16+(IP)
• 进行堆栈操作时，段地址寄存器为SS，偏移地址来源于栈指针寄存 器SP,即
堆栈地址=(SS)*16+(SP)
2) 1234H*16+ABCDH=1CF2DH
•访问存储器时使用的段地址寄存器和偏移地址寄存器
– 访问存储器时所使用的段地址可以由指令中隐含的段 寄存器提供，也可以由“可更换的段寄存器”提供。
– 段寄存器DS、SS、ES的内容可以通过传送类指令 置入或者进行变更，但代码段寄存器不同，它的内 容是当前程序指令字节地址的一部分，只能通过 JMP、CALL、RET、INT和IRET等指令来改变。

4.1.1汇编语言的基本概念
1.机器语言
机器语言是用来直接描述机器指令、使用机器指令的规 则等。它是CPU能直接识别的唯一一种语言，也就是说，CPU 能直接执行用机器语言描述的程序。它的表现形式是二进制 编码。
2.汇编语言
为了改善机器指令的可读性，人们选用了一些能反映机器指 令功能的单词或词组来代表该机器指令，而不再关心机器指令的 具体二进制编码。与此同时，也把CPU内部的各种资源符号化，使 用该符号名也等于引用了该具体的物理资源。我们称这些具有一
第4章 汇编语言程序设计
4.1 汇编语言程序 4.2 汇编语言的语句 4.3 汇编语言程序的上机过程及调试 4.4 汇编语言程序设计 4.5 汇编编程实例
4.1 汇编语言程序 4.2 汇编语言的语句 4.3 汇编语言程序的上机过程及调试 4.4 汇编语言程序设计 4.5 汇编编程实例
ห้องสมุดไป่ตู้ 4.1
汇编语言程序
变量名，标号名，记录名，指令助记符，寄存器等均称为符
号。这些符号可通过伪操作重新命名，或定义其它名字和新 的类型，这给程序设计带来了很大的灵活性。这类伪指令主 要有等值伪指令EQU，等号伪指令=，LABEL伪指令。
（1）等值伪指令EQU
语句格式：符号名 EQU 表达式
功能及说明：用来为常量、表达式及其他各种符号定义
定义的寻址关系
过程名 PROC (程序段) 过程名 ENDP 代码段名 ENDS 过程名或起始标号
4.1 汇编语言程序 4.2 汇编语言的语句 4.3 汇编语言程序的上机过程及调试 4.4 汇编语言程序设计 4.5 汇编编程实例
4.2
汇编语言的语句
4.2.1 指令语句
指令系统中每条指令都属于此类。它在汇编时会产生目

数据寻址方式就是指令中用于说明操作数所 在地址的方法。 MOV AX, 1234H; MOV AX, [1234H]; B8 34 12 A1 34 12
SHENYANG AEROSPACE UNIVERSITY
9
8086的寻址方式说明
有效地址EA（Effective Address） （ ） 当操作数在内存中时，指令的地址码（操作码） 给出所访问的内存单元的逻辑地址(偏移地址)。 在寻址方式中，逻辑地址的形成是由多个分量组 合而成，该组合地址又叫有效地址。
例如：MOV AX , [SI]; 例如： 设DS = 3000H，SI=1200H，[31200H]=52FFH ， ， 则偏移地址由SI 和方括号[]组成 组成， 则偏移地址由 和方括号 组成， EA= 1200H。 。
10
SHENYANG AEROSPACE UNIVERSITY
8086的寻址方式说明
SHENYANG AEROSPACE UNIVERSITY
21
③直接寻址
其它注意事项 DS：默认的段寄存器； ： ； 关于段超越前缀：有效地址前用“：” 修改运算属 “ 性。例：MOV AX , ES : [3000H] ;（物理地址＝ ： （ ＝ 16×ES ＋ 3000H） × ）
SHENYANG AEROSPACE UNIVERSITY
SHENYANG AEROSPACE UNIVERSITY
29
⑥基址变址寻址
基址变址寻址（ Based Indexed addressing） ）
含义 这种寻址方式下，EA是由两部分组成的，基址寄 存器BX或BP的内容加上变址寄存器的内容。 特点 使用的寄存器：基址寄存器BX、BP，变址寄存 、 ， 器SI、DI 。 、 操作数的物理地址＝16×DS＋BX＋SI/DI ＝ × ＋ ＋ 或＝16×SS＋BP＋SI /DI ＝ × ＋ ＋
