《结构力学》第四章 静定拱

第4章　静定拱4.1　复习笔记【知识框架】【重点难点归纳】一、拱的基本概念及特点　★★表4-1-1　拱的基本概念及特点表4-1-2　有拉杆和无拉杆三铰拱的区别与联系二、三铰拱的计算　★★★★★1．支座反力的计算（见表4-1-3）表4-1-3　支座反力的计算2．内力的计算（见表4-1-4）表4-1-4　三铰拱的内力计算三、三铰拱的合理拱轴线（见表4-1-5）　★★★表4-1-5　三铰拱的合理拱轴线4.2　课后习题详解复习思考题1．拱的受力情况和内力计算与梁和刚架有何异同？答：（1）拱与梁的受力情况和内力计算的区别①约束反力方面，拱在竖向荷载作用下会产生水平反力（推力），而梁在竖向荷载作用下不会产生水平反力（推力）；②内力分布方面，由于水平推力的存在，拱的弯矩常比跨度、荷载相同的梁的弯矩小得多，使得拱截面上的应力分布较为均匀；③内力分析方法方面，若只有竖向荷载时，梁只需进行简单的整体分析即可求解，而拱由于水平力的存在，需要整体分析与局部分析相结合。

（2）拱与刚架的受力情况和内力计算的异同①内力分析方法方面，拱与刚架的受力情况和内力计算的特点和所应用方法基本一致，例如三铰刚架也属于拱式结构；②拱的轴线是曲线，刚架杆的轴线是直线，在应用平衡条件计算内力时，拱仍然取投2．在非竖向荷载作用下怎样计算三铰拱的反力和内力？能否使用式（4-1）和（4-2）？答：（1）对于三铰拱承受非竖向荷载的情况，可将非竖向荷载分解为水平荷载和竖向荷载。

（2）仍然可以应用式（4-1）和（4-2），将水平反力加上非竖向荷载水平方向上的分量一起代入公式中进行求解。

(4-1)o AV AV o BV BV o c H F F F F M F f ⎫⎪=⎪⎪=⎬⎪⎪=⎪⎭cos sin (4-2)sin cos o H o S S H o N S H M M F y F F F F F F ϕϕϕϕ⎫=-⎪⎪=-⎬⎪=+⎪⎭3．什么是合理拱轴线？试绘出图4-2-1各荷载作用下三铰拱的合理拱轴线形状。

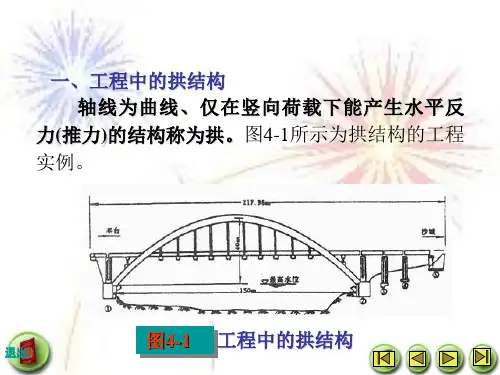

一、工程中的拱结构轴线为曲线、仅在竖向荷载下能产生水平反力(推力)的结构称为拱。

图4-1所示为拱结构的工程实例。

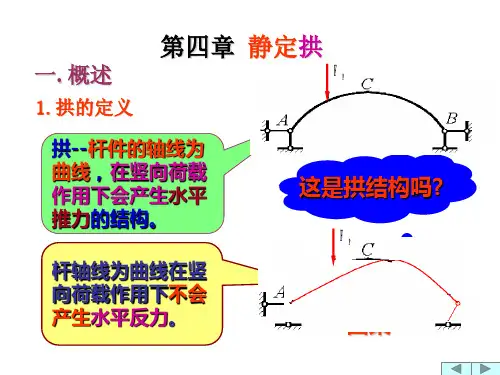

图4-1工程中的拱结构二、拱式结构的特征及其应用1、定义：通常杆轴线为曲线，在竖向荷载作用下，支座产生水平反力的结构。

2、特点：（1）弯矩比相应简支梁小，水平推力存在的原因。

（2）用料省、自重轻、跨度大。

（3）可用抗压性能强的砖石材料。

（4）构造复杂，施工费用高。

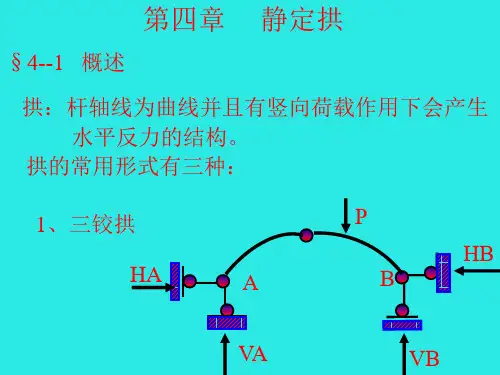

3、拱的种类：图4-2拱的种类4、拱各部分的名称：一、支座反力的计算C拱顶铰BA拱肋跨度拱趾铰(a) 等高三铰拱C高差hAB(b) 不等高三铰拱严格的来说，实体三铰拱支座反力的计算与一般三铰刚架结构反力计算相同。

本书介绍的是等代梁解法。

图4-4实体三铰拱第二节实体三铰拱的数解法图4-5等代粱ll 1l 2a 3b 3b 2b 1a 2a 1F P1F P2F P3F P1F P2F P3F A yF B yF A yF B yF B xF A x 00A CBAB C(b)(a )f0CH M F =HB A F F F ==x x 0Ay Ay F F =0ByBy FF =二、拱内截面内力的计算图4-6拱内截面内力1、拱的内力计算原理仍然是截面法。
