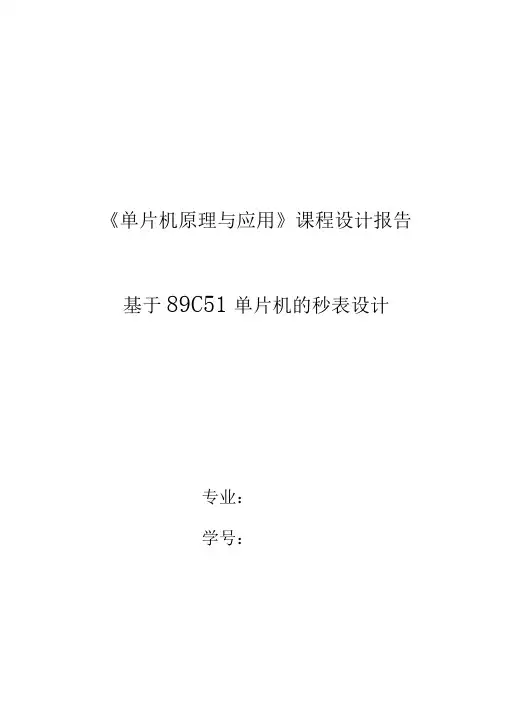

《单片机原理与应用》课程设计报告基于89C51单片机的秒表设计
专业：
学号：
：
2015-12-25
一、课题名称
基于89C51单片机的秒表设计
二、任务要求
1、计时围：0~59分59.59秒，整数四位数和小数两位数显示；
2、计时精度10毫秒；
3、复位按钮，计时器清零，并做好下次计时准备；
4、可以对两个对象（A、B）计时，具有启/停控制；
3、设开始、停止A、停止B、显示A、显示B、复位按钮。
三、任务分析
1、设计中包括硬件电路的设计和系统程序的设计。其硬件电路主要有主控制器，计时与显示电路和回零、启动和停表电路等。主控制器采用单片机89C52显示电路采用共阳极LED数码管显示计时时间。
2、利用89C52单片机的定时器/计数器定时和记数的原理，使其能精确计时。
3、P0口输出段码数据，P2.0-P2.4口作列扫描输出，P1.1、P3.2、P3.3、P2.5口接四个按钮开关，分别实现开始、暂停、清零和查看上次计时时间功能。
4、利用中断系统使其能实现开始暂停的功能。
四、设计方案
1、硬件方案
工作原理：计时采用定时器T0中断完成，定时溢出中断周期为1ms，当一处中断后向CPU发出溢出中断请求，每发出一次中断请求就对毫秒计数单元进行加一，达到10次就对十毫秒位进行加一，依次类推，直到99.99秒重新复位。
再看按键的处理。这四个键可以采用中断的方法，也可以采用扫描的方法来识别。复位键和查看主要功能在于数值复位和查询上次计时时间，对于时间的要求不是很严格。而开始和停止键则是用于对时间的锁定，需要比较准确的控制。因此可以对复位和查看按键采取扫描的方式。而对开始和停止键采用外部中断的方式。
设计中包括硬件电路的设计和系统程序的设计。其硬件电路主要有主控制器，显示电路和回零、启动、查看、计次电路等。主控制器采用单片机89C52，显示电路采用共阳极LED数码管显示计时时间，四个按键均采用触点式按键。
程序流程图：
2、软件方案
使用keil软件编程，protues软件仿真。
五、具体实现
1、硬件电路图及工作原理描述
2、51单片机
51单片机是对所有兼容Intel 8031指令系统的单片机的统称。该系列单片机的始祖是Intel的8031单片机，后来随着Flash rom技术的发展，8031单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。很多公司都有51系列的兼容机型推出，今后很长的一段时间将占有大量市场。51单片机是基础入门的一个单片机，还是应用最广泛的一种。
3、LED数码显示器
本设计采用的是7SEG-MPX2-CC-BLUE型号双数码管，它是一种半导体发光器件，其基本单元是发光二极管。如下图所示：
4、软件流程图及对应实现程序
实现程序
#include
#define uchar unsigned char
#define uint unsigned int
sbit P01=P0^1;
sbit P00=P0^0;
//延时
void delay(uint z)
{ uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
void main()
{ uint temp;
uchar n;
while(1)
{ P0=0xff;
P1=0xff;
delay(100);// 刚开始熄灭所有灯 //（1）依次单独点亮。
temp=0x01; //给初始值
for(n=0;n<10;n++)
{
P1=~temp;
P0=~(temp>>8);
delay(100);
temp<<=1;
}
//（2）5个亮5个不亮循环4次。
for(n=0;n<4;n++)
{
P1=0x55; P00=0; P01=1; //第1，3，5，7，9,灯亮。delay(100);
P1=0xaa; P00=1; P01=0;//第2，4，6，8，10个灯不亮。delay(100);
}
//（3）两边各5个，轮流亮，循环4次。
for(n=0;n<8;n+=2)
{ P1=0xe0; P00=1; P01=1; //第1，2，3，4，5个灯亮。第6，7，8，9，10个灯不亮。
delay(100);
P1=0x1f; P00=0; P01=0; //第1，2，3，4，5个灯亮。第6，7，8，9，10个灯不亮。
delay(100);
}
//(4)灭三个亮两个，亮两个灭三个，循环四次。for(n=0;n<4;n++)
{ P1=0xe7;P00=0;P01=0; //第1，2，3，6，7，8灯不亮。第4，5，9，10个灯亮。
delay(100);
P1=0x18;P00=1;P01=1; //第1，2，3，6，7，8灯亮。第4，5，9，10不亮。
delay(100);
}
}
}
六、仿真、实验验证过程及硬件结果、现象
1、对秒表设计进行分析，决定几组方案；
2、在Pruteus软件中，画电路图，进行仿真、调试；
3、对自己想要实现的秒表现象，在keil软件中进行编程，编译，并于 Proteus联调。
4、仿真电路图以及仿真结果如下图所示：
仿真效果图1
仿真效果图2
七、总结（体会）
通过这次的课程设计,让我学习到了很多知识以及认识到了很多问题。同时我意识到了一个很重要的问题，那就是课程设计之前的准备工作也是很重要的，包括提前预习设计的题目，上网和去图书馆查阅资料。我清楚的知道了，资料也是那么重要，否则在一个新颖的题目面前，你将无从下手。通过准备工作，这样可以保正在设计的时候，有了充足的准备，使得自己不会在真正要开始课程设计的时候，对着题目发呆，没有什么进展。因此，我觉得这个也是对待学习的一种好的态度，以后在学习中，也要一直以这种好的态度对待。

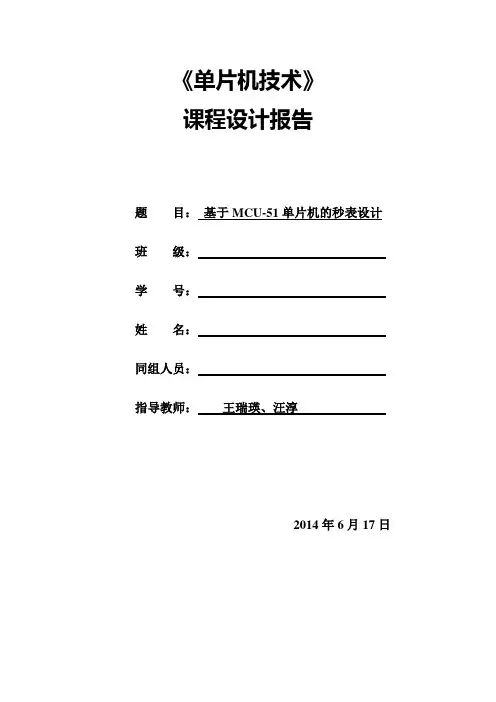

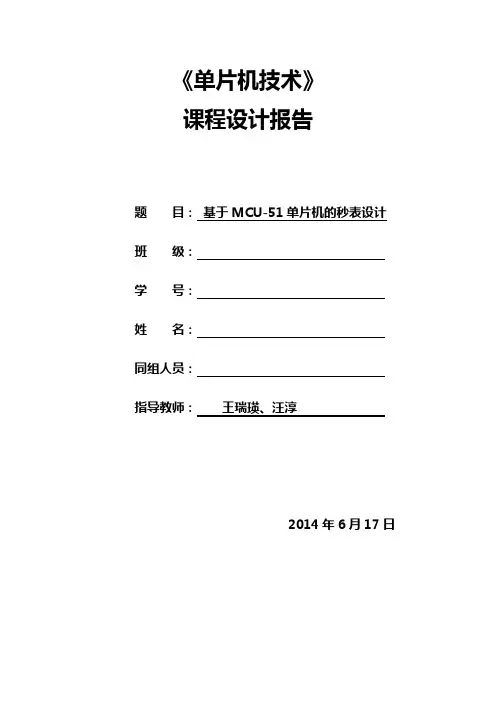

《单片机技术》 课程设计报告 题目：基于MCU-51单片机的秒表设计班级： 学号： 姓名： 同组人员： 指导教师：王瑞瑛、汪淳 2014年6月17日
目录 1课程设计的目的 (3) 2 课程设计题目描述和要求 (3) 2.1实验题目 (3) 2.2设计指标 (3) 2.3设计要求 (4) 2.4增加功能 (4) 2.5课程设计的难点 (4) 2.6课程设计内容提要 (4) 3 课程设计报告内容 (4) 3.1设计思路 (4) 3.2设计过程 (5) 3.3 程序流程及实验效果 (6) 3.4 实验效果 (13) 4 心得体会 (14)
基于 MCS-51单片机的秒表设计 摘要：单片机控制秒表是集于单片机技术、模拟电子技术、数字技术为一体的机电一体化高科技产品，具有功耗低，安全性高，使用方便等优点。本次设计内容为以 8051 单片机为核心的秒表，它采用键盘输入，单片机技术控制。设计内容以硬件电路设计，软件设计和 PCB 板制作三部分来设计。利用单片机的定时器/计数器定时和计数的原理，用集成电路芯片、LED 数码管以及按键来设计计时器。将软、硬件有机地结合起来，使他拥有正确的计时、暂停、清零、并同时可以用数码管显示，在现实生中应用广泛。 关键词:秒表;8051;定时器;计数器 1 课程设计的目的 《单片机应用基础》课程设计是学好本门课程的又一重要实践性教学环节，课程设计的目的就是配合本课程的教学和平时实验，以达到巩固消化课程的内容，进一步加强综合应用能力及单片机应用系统开发和设计能力的训练，启发创新思维，使之具有独立单片机产品和科研的基本技能，是以培养学生综合运用所学知识的过程，是知识转化为能力和能力转化为工程素质的重要阶段。 2 课程设计题目描述和要求 2.1实验题目 开始时，显示“00.0”，第一次按下按钮后开始从0-99.9s计时，显示精度为0.1s；对用有4个功能按键，第1个按键复位00.0，第2个按键正计时开始按钮，第3个按键复位99.9，第4个按钮倒计时开始。 2.2设计指标 了解8051芯片的的工作原理和工作方式，使用该芯片对 LED 数码管进行显示控制，实现用单片机的端口控制数码管，显示分、秒，并能用按钮实现秒表起
编号：201834140148 本科毕业设计 基于单片机的秒表系统设计 系 (院>：信息工程学院 姓名： 学号：0835140148 专业：通信工程 年级：2008级 指导教师： 职称：副教授 完成日期：2018年5月
摘要 当今时代，是一个新技术层出不穷的时代。在电子领域，尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统正以前所未见的速度被单片机智能控制系统所取代。单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。单片机的出现是现代科技发展的一个重要的里程碑。由于单片机的集成度高、功能强，通用性好，特别是它具有体积小、重量轻、能耗低、价格便宜等优点，使单片机迅速得到推广应用，目前已成为测量控制应用系统中的优选机种和新电子产品的关键部件。 本设计是一个利用单片机控制的多功能秒表系统，它是基于51系列的单片机进行的系统设计。它采用AT89C51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、电源电路、LED数码管以及键盘电路来设计计时器。将软、硬件有机地结合起来，使得系统能够实现四位LED显示，最大显示时间为59.9秒，每毫秒自动加1，一个开始按键、一个暂停按键、一个复位按键，其突出的优点是:体积小、场外作业、功耗最低、宜用电池作为电源、硬件结构紧凑、简单和软件设计灵活。最后通过仿真调试，在proteus环境下建立了仿真模型，仿真结果表明本设计是正确的。 关键词：单片机；秒表；时钟电路；系统设计 Abstract
In the present era, is a new technology emerge in an endless stream time. In the field of electronics, especially the intelligent automatic control field, the traditional discrete components or digital logic circuit of the control system is at an unprecedented pace was replaced by intelligent control system. SCM has the advantages of small volume, strong function, low cost, wide application range and other advantages, can say, intelligent control and automation is the core of scm. SCM is the emergence of modern science and technology development of an important milepost. As the single-chip high integration, strong function, good versatility, especially it has the advantages of small volume, light weight, low energy consumption, low price, the single chip microcomputer rapidly spreading, has now become the measurement control in the application system of optimization models and the new electronic product key parts. This design is the use of a single chip computer controlled multi-function stopwatch system, which is based on the51 series single-chip system design. It uses AT89C51 microcontroller as the center device, use the timer / counter timing and counting principles, combined with display circuit, power supply circuit, LED digital tube and a keyboard circuit to design the timer. The soft, hardware combination, so that the system can achieve four LED display, maximum display time is 59.9 seconds, each MS add 1, a start button, a pause button, a reset button, the utility model has the advantages of small volume, off-site operations:, lowest power consumption, to use the battery as a power, compact hardware structure, simple and flexible software design. Finally through the simulation debugging, in the Proteus environment to establish the simulation model, the simulation results show that the design is correct. Key words: single chip microcomputer。 stopwatch clock circuit。 system design
课程设计名称：单片机原理及接口技术 题目：基于单片机的秒表计时器设计 学期：2014-2015学年第一学期 专业：电气技术 班级： 姓名： 学号： 指导教师：
辽宁工程技术大学 课程设计成绩评定表
课程设计任务书 一、设计题目 秒表计时器 二、设计任务 本课题以单片机为核心，设计和制作一个秒表计时器。 三、设计计划 课程设计一周 第1天：查找资料，方案论证。 第2天：各部分方案设计。 第3天：各部分方案设计。 第4天：撰写设计说明书。 第5天：校订修改，上交说明书。 四、设计要求 1、绘制软件流程图并利用汇编语言编写软件程序； 2、绘制系统硬件原理图； 3、形成设计报告。 指导教师： 教研室主任： 2014年5月26 日
本设计利用89C51单片机设计秒表计时器，通过LED显示秒十位和个位，在设计过程中用一个存储单元作为秒计数单元，当一秒到来时，就让秒计数单元加一，通过控制使单片机秒表计时，暂停，归零。设计任务包括控制系统硬件设计和应用程序设计。 关键词：51单片机；74HC573；LED数码管
综述 (1) 1 程序方案 (2) 1.1方案论证 (2) 1.2总体方案 (2) 2部分设计 (3) 2.1 89C51单片机 (3) 2.2晶体振荡电路 (4) 2.3硬件复位电路 (5) 2.4显示电路 (6) 2.5整体电路图 (7) 3程序设计 (8) 3.1程序流程框图 (8) 3.2显示程序流程图 (9) 3.3汇编源程序 (10) 4调试说明 (13) 4.1概述 (13) 4.2电路原理图 (13) 心得体会 (15) 参考文献 (16)
单片机课程设计 题目名称：基于8051的单片机秒表系统设计 姓名学号：肖波(0805821) 王学(08058119) 王璐凯(08058117) 王贤达(08058118) 班级：电信081 2011.6 信息与电子工程学院
单片机课程设计报告—— 单片机秒表系统设计 信电学院2008级肖波(0805821) 王学(08058119) 王璐凯(08058117) 王贤达(08058118) 摘要：本实验是基于8051 单片机所设计的，利用单片机的定时器/计数器定时和记数的原理可以实现秒表的计数以及计数的开启/暂停/继续与复位。使用LED数码七段数码管予以显示。 关键词：8051 七段数码管秒表系统 1.1 目的： 1、利用单片机定时器/计数器中断设计秒表，从而实现秒、十分之一秒的计时。 2、综合运用所学的《单片机原理与应用》理论知识，通过实践加强对所学知识的理解，具备设计单片机应用系统的能力。 3、通过本次系统设计加深对单片机掌握定时器、外部中断的设置和编程原理的全面认识复习和掌握，对单片机实际的应用作进一步的了解。 4、通过本次系统设计，增强自己的动手能力。认识单片机在日常生活中的应用的广泛性，实用性。 1.2用途与功能：
本系统利用单片机的定时器/计数器定时和记数的原理，通过采用protel仿真软件来模拟实现。模拟利用8051单片机、LED数码管以及控件来控制秒表的计数以及计数的开启/暂停/继续与复位！其中有两个数码管用来显示数据，一个数码管显示秒（两位），另一个数码管显示十分之一秒，十分之一秒的数码管计数从0~9，满十进一后显示秒的数码管的数字加一，并且十分之一秒显示清零重新从零计数。计秒数码管采用两位的数码管，当计数超过范围是所有数码管全部清零重新计数。 二、硬件设计 2.1 硬件设计思想 8051单片机芯片一个、LED数码显示管三个，低压电源、开关（按钮）两个、电阻、电容及导线若干。芯片介绍：8051是一种带4K字节闪烁可编程可擦除只读存储器，8位微处理器，俗称单片机。 主要特性： ·4K字节可编程闪烁存储器 ·寿命：1000写/擦循环 ·数据保留时间：10年 ·全静态工作：0Hz-24Hz ·三级程序存储器锁定 ·128*8位内部RAM
江西理工大学应用科学学院信息工程系单片机原理与应用课程设计报告 设计题目：基于51单片机的秒表设计 专业：电子信息工程 班级：电信121 学号： 08060312109 参与人员：贺佳、周代元、周昶旭、张浥中 指导老师：王苏敏 完成日期： 2015年1月20日
目录 1 设计任务和性能指标 (1) 1.1 课题内容 ....................... 错误！未定义书签。 1.2 课题要求 ........................ 错误！未定义书签。 2 设计方案............................. 错误！未定义书签。 2.1 需求分析 (3) 2.2 方案论证 (3) 3系统软件设计 (5) 4.1 系统软件流程图................... 错误！未定义书签。 4.2 实验程序清单 .................... 错误！未定义书签。 4 系统硬件设计 (10) 5.1 调试步骤 (11) 5.2 性能分析 ........................ 错误！未定义书签。5系统硬件设计.......................... 错误！未定义书签。参考文献.. (14)
1 设计任务和性能指标 1 课题内容要求及目的 1.1课题内容 用AT89C51设计一个秒表，该秒表课可显示0.0~99.9秒的时间，进行相应的单片机硬件电路的设计并进行软件编程利用单片机定时 器/计数器中断设计秒表，从而实现秒、十分之一秒的计时。综合运用所学的《单片机原理与应用》理论知识，通过实践加强对所学知识的理解，具备设计单片机应用系统的能力。通过本次系统设计加深对单片机掌握定时器、外部中断的设置和编程原理的全面认识复习和掌握。本系统利用单片机的定时器/计数器定时和记数的原理，通过采用proteus仿真软件来模拟实现。模拟利用AT89C51单片机、LED 数码管以及控件来控制秒表的计数以及计位！其中有三位数码管用来显示数据，显示秒（两位）和十分之一秒，十分之一秒的数码管计数从0~9，满十进一后显示秒的数码管的数字加一，并且十分之一秒显示清零重新从零计数。计秒数码管采用三位的数码管，当计数超过范围是所有数码管全部清零重新计数。 1.2课题要求 本课题是基于单片机的秒表系统设计，它的具体要求有以下几点： （1）用单片机AT89C51实现； （2）以0.1秒为最小单位进行显示； （3）秒表量程为0.0-99.9秒，用 LED显示；
单片机课程设计报告 单 片 机 秒 表 系 统 课 程 设 计 班级： 课程名称：秒表设计 成员： 实训地点：北校机房 实训时间：6月4日至6月15日
目录 1课程设计的目的和任务 1.1 单片机秒表课程设计的概述 1.2课程设计思路及描述 1.3 课程设计任务和要求 2硬件与软件的设计流程 2.1系统硬件方案设计 2.2所需元器件 3 程序编写流程及课程设计效果 3.1源程序及注释 3.2原理图分析 3.3课程设计效果 4 心得体会
1. 课程设计的目的和任务 1.1单片机秒表课程设计的概述 一、课程设计题目 秒表系统设计——用STC89C51设计一个4位LED数码显示“秒表”，显示时间为000.0~9分59.9秒，每10毫秒自动加一，每1000毫秒自动加一秒。 二、增加功能 增加一个“复位”按键（即清零），一个“暂停”和“开始”按键。 三、课程设计的难点 单片机电子秒表需要解决几个主要问题，一是有关单片机定时器的使用；二是如何实现LED的动态扫描显示；三是如何对键盘输入进行编程；四是如何进行安装调试。 四、课程设计内容提要 本课程利用单片机的定时器/计数器定时和记数的原理，结合集成电路芯片8051、LED数码管以及课程箱上的按键来设计计时器。将软、硬件有机地结合起来，使得系统能够正确地进行计时，数码管能够正确地显示时间。其中本课程设计有三个开关按键：其中key1按键按下去时开始计时，即秒表开始键，key2按键按下去时数码管清零，复位为“00.00”. key3按键按下去时数码管暂停。 五、课程设计的意义 1)通过本次课程设计加深对单片机课程的全面认识复习和掌握，对单片机课程的 应用进一步的了解。 2)掌握定时器、外部中断的设置和编程原理。 3)通过此次课程设计能够将单片机软硬件结合起来，对程序进行编辑，校验。 4)该课程通过单片机的定时器/计数器定时和计数原理，设计简单的计时器系统， 拥有正确的计时、暂停、清零，并同时可以用数码管显示，在现实生活中应用广泛，具有现实意义 1.2课程设计思路及描述
基于单片机的多功能秒表课程设计
郑州科技学院 单片机课程设计 题目基于单片机的 多功能秒表 学生姓名陈裕禄 专业班级11级通信工程2班学号201151037 院（系）信息工程学院指导教师周喜 完成时间2015 年1 月16 日
目录 1 设计概述 (1) 1.1设计目的 (1) 1.2设计要求 (1) 1.3设计意义 (1) 2 系统总体方案及硬件设计 (2) 2.1系统总体方案 (2) 2.2硬件设计 (2) 2.3时钟电路 (3) 2.4复位电路 (4) 2.5按键电路 (5) 2.6显示电路 (6) 3 软件设计 (7) 3.1设计思路 (7) 3.2程序流程框图设计 (7) 4 PROTEUS软件仿真 (9) 5 课程设计体会 (10) 参考文献 (12) 附录1：总体电路原理图 (13)
附录2：元器件清单 (14) 附录3：实物图 (15) 附录4：源程序 (16)
1 设计概述 1.1 设计目的 设计一个单片机控制的秒表系统。利用单片机的定时器/计数器定时和记数的原理，结合显示电路、LED数码管以及按键来设计秒表。将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时具有开始/暂停，记录，上翻下翻，清零等功能。 1.2 设计要求 （1）共四位LED显示，显示时间为00:00~59.99 （2）共五个按键，分别是开始/暂停，记录，上翻，下翻，清零键; （3）能同时记录多个相对独立的时间并分别显示; （4）按上下翻按钮查看多个不同的计时值; 1.3 设计意义 （1）通过本次课程设计可以使我们进一步熟悉和掌握单片机内部结构和工作原理，了解单片机应用系统设计的基本步骤和方法。 （2）通过利用AT89C51单片机，理解单片机在自动化仪表中的作用以及掌握单片机的编程方法。 （3）通过设计一个简单的实际应用输入及显示模拟系统，掌握单片机仿真软件PROTEUS的使用方法。 （4）该实验通过单片机的定时器/计数器定时和计数原理,设计简单的计时器系统,拥有正确的计时、暂停、清零、功能,并能同时记录 1
微控制器技术课程 设计报告 设计题目：秒表 专业：供用电技术 班级：供电141 学号：140315143 姓名：王晨铭 指导教师：李昊 设计时间：2016.6.21
微控制器技术课程设计任务书 设计题目：秒表 设计时间：2016.6.20 设计任务： 在单片机开发板或软件仿真，编制程序，实现以下功能 1、利用定时器实现秒表功能，精确到0.1S； 2、数码管显示当前计时时间； 3、设定三个键，计时开始，停止计时和复位清零。 背景资料：1、单片机原理与应用 2、检测技术 3、计算机原理与接口技术 进度安排： 1、第1天，领取题目，熟悉设计内容，分解设计步骤和任务； 2、第3天，规划设计软硬件，编制程序流程、绘制硬件电路。 3、第5天，动手制作硬件电路，或编写软件，并调试。 4、第7天，中期检查。 5、第9天，完善设计内容，书写设计报告。 6、第13天，提交设计报告，整理设计实物，等待答辩。 7、第14天，设计答辩。
目录 一、设计任务和要求 (3) （1）设计任务 (3) (2)设计要求 (3) 二、设计方案与论证 (3) 三、单元电路设计与参数计算 (4) （1）时钟电路 (4) （2）按钮电路 (4) （3）显示电路 (5) （4）单片机 (5) 四、原理图及器件清单 (6) ( 1 )总原理图 (6) （2）PCB图 (7) （3）Proteus仿真图 (7) （4）元器件清单 (8) 五、安装与调试 (8) （1）安装 (8) （2）调试 (8) 六、性能测试和分析 (9) 七、结论和心得 (9) 八、参考文献 (9)
题目：秒表 二、方案设计与论证 本设计分为时钟电路、按钮电路、显示电路和单片机四大部分，这些模块中单片机占主控地位。其模块电路如图2-1所示。时钟电路常用的有内部时钟方式和外部时钟方式，但因为本设计中只需要一片单片机，所以采用内部时钟方式比较简单。按钮电路中的“复位”按钮是按键手动复位，它有电平和脉冲两种方式，比较电路的复杂程度，本设计选择了按钮电平复位电路，其他几个按钮则是通过单片机判断高低电平的不同来控制按钮。显示电路所用的数码管有共阴和共阳之分，不管使用何种数码管，P0口作为I/O使用时都是需要上拉电阻才能驱动数码管。另外，因为单片机的4个并行I/O口的输出电流一般是1mA,短路电流为4mA左右，而数码管的最少驱动电流也需要10mA，因而不管在使用共阴数码管时，单片机输出口也必须使用上拉电阻提高输出电流，才能驱动数码管。为了使电路简单化，本设计选用共阳数码管。但根据显示方式的不同选择，我们可以有几种方案： 方案一：使用静态显示方式。静态显示方式下的数码管的显示字符一经确定，相应锁存器锁存的断码输出將维持不变，直到送入另一个字符的断码为止。因而此设计中使用的显示位数使用了三个8位并行I/0口。如果另外想扩展单片机功能，则能使用的输出管脚很是有限。 方案二：使用动态显示方式。这个显示方式是将所有显示位的段码线的相应段并联在一起，由一个8位I/O口控制，而各位的共阴或共阴极分别由相应的I/O线控制，形成各位的分时选通。这种显示方式，简化了硬件电路，特别在多位数码管显示时尤为突出。 本小组尝试了各种方案，在此报告中以静态显示方式为例说明。（动态显示方式省略） 显示电路 单片机 AT89C51 时钟电路 按钮电路
这里可以加学校LOGAL 单片机课程设计报告 院系：12级物信系 班别：光信息科学与技术7班 课程名称：秒表设计 姓名：龚俊才欧一景 学号：1210407033 1210407041 指导老师：张涛 2011.12.23
目录 1课程设计的目的和任务 1.1 单片机秒表课程设计的概述 1.2课程设计思路及描述 1.3 课程设计任务和要求 2硬件与软件的设计流程 2.1系统硬件方案设计 2.2软件方案设计 3 程序编写流程及课程设计效果3.1源程序及注释 3.2原理图分析 3.3课程设计效果 4 心得体会 5 相关查阅资料
1. 课程设计的目的和任务 1.1单片机秒表课程设计的概述 一、课程设计题目 秒表系统设计——用STC89C52RC设计一个4位LED数码显示“秒表”，显示时间为 00.00~99.99秒，每10毫秒自动加一，每1000毫秒自动加一秒。 二、增加功能 增加一个“复位”按键（即清零），一个“暂停”和“开始”按键。 三、课程设计的难点 单片机电子秒表需要解决三个主要问题，一是有关单片机定时器的使用；二是如何实现LED 的动态扫描显示；三是如何对键盘输入进行编程。 四、课程设计内容提要 本课程利用单片机的定时器/计数器定时和记数的原理，结合集成电路芯片8051、LED数码管以及课程箱上的按键来设计计时器。将软、硬件有机地结合起来，使得系统能够正确地进行计时，数码管能够正确地显示时间。其中本课程设计有两个开关按键：其中key1按键按下去时开始计时，即秒表开始键(同时也用作暂停键)，key2按键按下去时数码管清零，复位为“00.00”. 五、课程设计的意义 1)通过本次课程设计加深对单片机课程的全面认识复习和掌握，对单片机课程的应用进一步 的了解。 2)掌握定时器、外部中断的设置和编程原理。 3)通过此次课程设计能够将单片机软硬件结合起来，对程序进行编辑，校验。 4)该课程通过单片机的定时器/计数器定时和计数原理，设计简单的计时器系统，拥有正确的 计时、暂停、清零，并同时可以用数码管显示，在现实生活中应用广泛，具有现实意义 六、课程设计仪器 a) 集成电路芯片8051，七段数码管，89C51单片机开发板 b) MCS-51系列单片机微机仿真课程系统中的软件（Keil uvision2）。
题目:基于单片机的秒表设计 姓名： 学号： 专业班级： 指导老师： 所在学院： 年月日
摘要 本设计是一个利用单片机控制的多功能秒表系统,它是基于51系列的单片机进行的系统设计。它采用AT89C51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、电源电路、LED数码管以及键盘电路来设计计时器。将软、硬件有机地结合起来，使得系统能够实现四位LED显示，最大显示时间为9分59.9秒，每毫秒自动加1，一个开始暂停按键、一个复位按键。其突出的优点:体积小、场外作业、功耗最低、宜用电池作为电源、硬件结构紧凑、简单和软件设计灵活. 当今时代，是一个新技术层出不穷的时代。在电子领域，尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统正以前所未见的速度被单片机智能控制系统所取代。单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。单片机的出现是现代科技发展的一个重要的里程碑。由于单片机的集成度高、功能强，通用性好，特别是它具有体积下、重量轻、能耗低、价格便宜等优点，使单片机迅速得到推广应用，目前已成为测量控制应用系统中的优选机种和新电子产品的关键部件。
目录 1 概述 (4) 1.1设计任务 (4) 1.2设计要求 (4) 2 系统总体方案及硬件设计 (5) 2.1系统总体方案 (5) 2.2硬件电路设计 (6) 3 软件设计 (10) 3.1软件设计概述 (10) 3.2程序流程图 (10) 3.3子程序模块设计 (12) 4 Proteus软件真 (13) 4.1软件功能简介 (13) 4.2 Proteus运行流程 (14) 5课程设计会 (16) 参考文献 (16) 附1：源程序代码 (17) 附2：系统原理图 (20)
单片机课程设计报告 院系：**** 班别：**** 课程名称：**** 姓名：**** 学号：**** 指导老师：**** 日期：****年**月**日
一、设计任务与要求 用89C51设计一个2位的LED数码作为“秒表”。显示时间为00—99秒，每秒自动加1，另设计一个“开始”键和一个“复位”键。能存储三组计时。按一次开始键，开始计数，第二次按开始键后，计时停止。之后再按开始键，则轮流显示存储的三个计时值，直到按复位键后，再按开始键，则开始重新计时。 二、设计思想和设计说明 本设计利用AT89C52单片机的定时器/计时器定时和计数的原理，使其能精确计时。设计中包括硬件电路的设计和系统程序的设计，其硬件电路主要有主控制器、计时与显示电路和复位电路等。主控制器用AT89C52，显示电路采用共阴极LED数码管显示计时时间。利用中断系统使其能实现开始暂停的功能。P3.2，P3.3开口接2个按钮，分别实现开始，暂停，复位的功能。电路原理图设计最基本得要求是正确性，其次布局合理，最后在正确性和布局合理的前提下力求完美。 三、硬件原理框图 四、硬件原理图与其软件配合
1、程序存储器 2、数据存储器
六、程序流程图
七、源程序清单 ====================================================== ORG 0000H AJMP MAIN ORG 0003H AJMP X0_INT ORG 000BH AJMP T0_INT ORG 0013H AJMP X1_INT MAIN: MOV TMOD,#01H ;T0定时方式1 MOV TH0, #(65536-50000) / 256 ;50ms@12MHz MOV TL0, #(65536-50000) MOD 256; SETB TR0 SETB ET0 ;开启定时中断 SETB EX0 SETB EX1 SETB EA ;定时器初始化结束，下面循环显示即可 MOV R1, #99H ;0~99计数. MOV R7, #1 ;50ms计数. MOV P0, #3FH MOV P2, #3FH LOOP: SJMP LOOP ;----------------------------------------------------------- DELAY: ;延时子程序. AA4: MOV R4, #0 DJNZ R4, $ DJNZ R4, $ RET ;----------------------------------------------------------- X0_INT: ;启动/停止 CPL F0 RETI ;----------------------------------------------------------- X1_INT: ;清零 MOV R1, #0 MOV P0, #3FH
赣南师范学院物理与电子信息学院 课程设计Ⅳ设计报告书 基于AT89S52单片机的 10秒秒表的设计 姓名：匡远熹 班级：09电子信息工程 学号：090802015 指导老师：刘小燕 时间：2012.1.01
目录 内容摘要 (1) 关键词................................................................. 错误！未定义书签。Abstract............................................................. 错误！未定义书签。Keywords............................................................. 错误！未定义书签。1绪论. (2) 2 系统设计 (2) 2.1 设计任务与要求 (3) 2.2 方案的选择与论证 (3) 3 系统硬件设计 (4) 3.1 AT89C52简介 (4) 3.2 时钟电路 (5) 3.3 复位电路 (5) 3.4 显示电路 (6) 3.5引脚控制 7 3.6 硬件元件清单 (7) 4软件设计与仿真 (7) 4.1主程序设计 (7) 4.2 仿真软件简介 (9) 4.3 仿真结果 (10) 4.4 系统调试 (11) 结束语 (12) 附录：程序清单 (14) 参考文献 (16)
内容摘要：本文阐述了基于单片机的数字电子秒表设计。本设计主要特点是计时精度达到0.1s，是各种体育竞赛的必备设备之一。本设计的数字电子秒表系统采用8051单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、LED数码管设计计时器。其中软件系统采用C语言编写程序，包括显示程序，定时中断服务，延时程。硬件系统利用PROTEUS强大的功能来实现，简单切易于观察，在仿真中就可以观察到实际的工作状态。 关键字：秒表；单片机AT89S52；硬件；软件；仿真 Abstract：The design of the multi-function stopwatch system uses AT89S52 microcontroller as the central device, and use its timer / counter timing and the count principles, combined with display circuit, LED digital tube, as well as the external interrupt circuit to design a timer. Be able to correctly time at the same time to record a time, and the next time after the last time the time to search automatically added a second in which software systems using assembly language programming, including the display program, timing, interrupt service, external interrupt service routine, delay procedures, key consumer shaking procedures, and KEIL in the commissioning, operation, hardware system uses to achieve PROTEUS powerful, simple and easy to observe the cut in the simulation can be observed on the actual working condition. Keyword：Stopwatch；AT89S52 scm；Hardware；Software；Simulation
单片机系统课程设计 成绩评定表 设计课题
单片机系统课程设计 目录 第1章数字式秒表的设计介绍 (5) 1.1设计任务及功能要求说明 (5) 1.2工作原理及其方法 (5) 第2章数字式秒表硬件系统的设计 (7) 2.1数字式秒表硬件系统各模块功能简要介绍 (7) 2.1.1 AT89S52简介 (7) 2.1.2时钟电路 (8) 2.1.3键盘电路 (8) 2.1.4复位电路 (9) 2.1.5 驱动及显示电路 (9) 2.1.6 单片机下载口电路 (10) 2.2 数字式秒表的硬件系统设计图…………………11. 2.2.1 电路原理图…………………………………….11. 2.2.2 PCB图…………………………………………11. 第3章数字式秒表软件系统的设计………………….11. 3.1 数字式秒表使用单片机资源情况 (11) 3.2 主程序流程图……………………………………12. 3.3中断服务程序流程图 (12)
3.4显示程序流程图 (14) 3.5软件系统程序清单 (14) 第4章设计总结 (15) 4.1 数字式秒表的设计结论及使用说明 (15) 4.2 程序仿真与结果 (15) 4.3 误差分析及解决方法……………………………16.. 总结 (16) 参考文献 (17) 附录 (17) 第1章数字式秒表的设计介绍 1.1设计任务及功能要求说明 由单片机接收小键盘控制递增计时，由LED 显示模块计时时间，显示格式为 XX（分）：XX（秒）.XX，精确到0.01s的整数倍。绘制系统硬件接线图，并进行系统仿真和实验。画出程序流程图并编写程序实现系统功能。 使用单片机AT89S52作为主要控制芯片，以四位一体共阳极数码显示管通过三极管驱动作为显示部分，设计一个具有特定功能的数字式秒表。该数字式秒表上电或按键复位后能自动显示系统提示符“P.”，进入准备工作状态。该数字式秒表通过按键控制可实现开始计1时、暂停计时、连续计时、清零和停止功能。 1.2工作原理及其方法 使用AT89S52单片机作为核心控制部件，采用12M晶体振荡器及微小电容构成振荡电路；采用S8550作为数码管的驱动部分；用两个四位一体共阳极或共阴极数码显示管作为显示部分，构成数字式秒表的主体结构，配合独立式键盘和复位电路完成此秒表的复位、计时、连续、清零、停止各项功能。 对于时钟，它有两方面的含义：一是指为保障系统正常工作的基准振荡定时信号，主要由晶振和外围电路组成，晶振频率的大小决定了单片机系统工作的快慢；二是指系统的标准定时时钟，即定时时间，它通常有两种实现方法：一是用软件实现，即用单片机内部的可编程定时/计数器来实现，但误差很大，主要用在对时间精度要求不高的场合；二是用专门的时钟芯片实现，在对时间精度要求很高的情况下，通常采用这种方法。 LED数码显示器有如下两种连接方法：共阳极接法：把发光二极管的阳极连在一起构成公共阳极，使用时公共阳极接+5V，每个发光二极管的阴极通过电阻
实验报告 一、实验名称 10秒计时的秒表设计 二、实验内容 精确到0.1秒的秒表 三、相关模块 led数码管、usb、独立键盘 四、实验代码 #include "reg52.h" typedef unsigned int u16; //对数据类型进行声明定义 typedef unsigned char u8; sbit LSA=P2^2; sbit LSB=P2^3; sbit LSC=P2^4; sbit k1=P3^1; sbit k2=P3^0; sbit k3=P3^2; sbit k4=P3^3; u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; u16 s,sec; unsigned int i; unsigned int j; unsigned int a,b,c,d; u8 mb[2]; void Timer0Init() { TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。 TH0=0XFC; //给定时器赋初值，定时1ms TL0=0X18; TR0=0;//打开定时器 } void delay(u16 n) { while(n--); } void DigDisplay1(u16 i)
{ switch(i) { case(0): LSA=0;LSB=0;LSC=0; break; case(1): LSA=1;LSB=0;LSC=0; break; case(2): LSA=0;LSB=1;LSC=0; break; case(3): LSA=1;LSB=1;LSC=0; break; case(4): LSA=0;LSB=0;LSC=1; break; case(5): LSA=1;LSB=0;LSC=1; break; case(6): LSA=0;LSB=1;LSC=1; break; case(7): LSA=1;LSB=1;LSC=1; break; } if (i==1) { P0=smgduan[mb[i]]+0x80;//发送段码 } else { P0=smgduan[mb[i]]; } delay(1); //间隔一段时间扫描 P0=0x00;//消隐 } void DigDisplay2(u16 i) { i=i+3; switch(i) { case(0): LSA=0;LSB=0;LSC=0; break; case(1): LSA=1;LSB=0;LSC=0; break; case(2): LSA=0;LSB=1;LSC=0; break; case(3): LSA=1;LSB=1;LSC=0; break;
题目：简单51单片机数字时钟设计 院系: 物理与电气工程学院 专业：自动化专业 班级：10级自动化 姓名：苏吉振 学号：101103022 老师：李艾华
引言 20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。 时间对人们来说总是那么宝贵，工作的忙碌性和繁杂性容易使人忘记当前的时间。忘记了要做的事情，当事情不是很重要的时候，这种遗忘无伤大雅。但是，一旦重要事情，一时的耽误可能酿成大祸。 目前，单片机正朝着高性能和多品种方向发展趋势将是进一步向着CMOS 化、低功耗、小体积、大容量、高性能、低价格和外围电路内装化等几个方面发展。下面是单片机的主要发展趋势。 单片机应用的重要意义还在于，它从根本上改变了传统的控制系统设计思想和设计方法。从前必须由模拟电路或数字电路实现的大部分功能，现在已能用单片机通过软件方法来实现了。这种软件代替硬件的控制技术也称为微控制技术，是传统控制技术的一次革命。 单片机模块中最常见的是数字钟，数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。 数字钟是采用数字电路实现对时,分,秒数字显示的计时装置,广泛用于个 人家庭,车站, 码头办公室等公共场所,成为人们日常生活中不可少的必需品,由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,远远超过老式钟表, 钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。因此，研究数字钟及扩大其应用，有着非常现实的意义。
基于stc89c51单片机的秒表 //基于stc89c51单片机的秒表 //应用定时器和中断的知识。 //两个按键。K1是启动/暂停按键。K2是复位按键。 //显示数字从0-99. //zzuli_wuzhipeng #include
void display() // 显示程序 { shi=time/10; // 分离十位 ge=time%10;// 分离个位 P2=0x01; P1=seg_date[ge];//显示个位 delay(1); P2=0x02; P1=seg_date[shi];//显示十位 delay(1); } void key() // 键盘处理程序 { if( K1==0 ) // K1键功能 { K1num++; delay(1); if( K1==0 ) { while(!K1); if( K1num==1 ) {TR0=1; } if( K1num==2 ) {TR0=0;K1num=0; } } } if(K2==0) // K2键功能 { delay(1) ; if (K2==0) { while (!K2); TR0=0; time=0; TR0=1; } } } void main () //主函数
