螺纹标准汇编
本螺纹标准汇编主要来自《公制美制和英制螺纹标准手册》
一、紧固连接螺纹一）、米制普通螺纹
米制普通螺纹是一种使用最多一般用途的机械紧固螺纹
四）米制小螺纹
主要用于钟表和仪器仪表行业，源于瑞士的小螺纹标准
五）米制航空航天螺纹（MJ）
主要用于飞机及航天器产品。
为了提高其抗疲劳强度，外螺纹牙底采用了较大半径的牙底圆弧。
二、传动连接螺纹
一）米制梯形螺纹（30°Tr）
主要用于传动（进给和升降）和位置调整装置中，在机械行业有着广泛的使用。
三）、米制锯齿螺纹（3°/30°）（B）
主要用于传动（进给和升降）和装置中，也可用于紧固连接场合。
三、管螺纹
三）米制管螺纹（60°）。

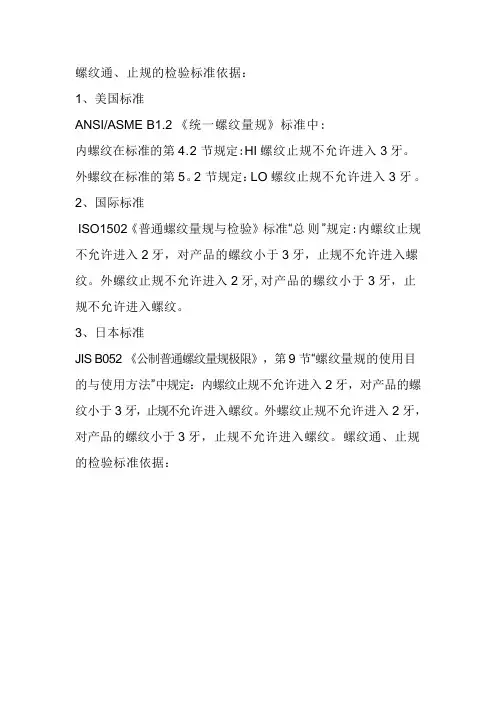

螺纹通、止规的检验标准依据：
1、美国标准
ANSI/ASME B1.2 《统一螺纹量规》标准中:
内螺纹在标准的第4.2节规定:HI螺纹止规不允许进入3牙。
外螺纹在标准的第5。
2节规定：LO螺纹止规不允许进入3牙。
2、国际标准
ISO1502《普通螺纹量规与检验》标准“总则”规定:内螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
外螺纹止规不允许进入2牙,对产品的螺纹小于3牙，止规不允许进入螺纹。
3、日本标准
JIS B052 《公制普通螺纹量规极限》，第9节“螺纹量规的使用目的与使用方法”中规定：内螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
外螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
螺纹通、止规的检验标准依据：。

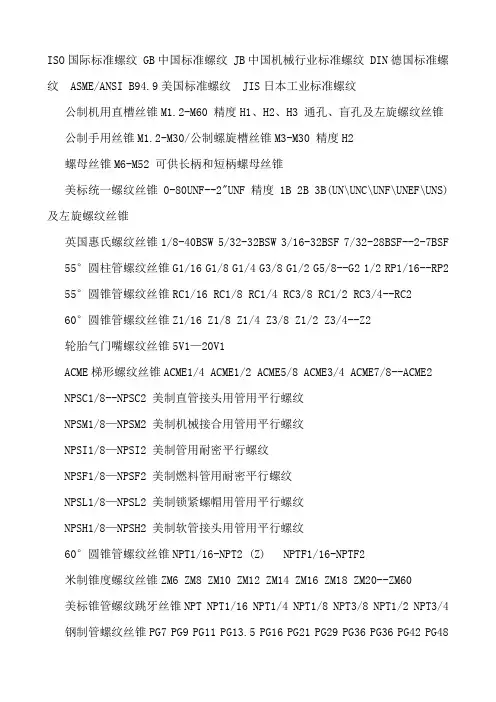

ISO国际标准螺纹 GB中国标准螺纹 JB中国机械行业标准螺纹 DIN德国标准螺纹ASME/ANSI B94.9美国标准螺纹JIS日本工业标准螺纹公制机用直槽丝锥M1.2-M60 精度H1、H2、H3 通孔、盲孔及左旋螺纹丝锥公制手用丝锥M1.2-M30/公制螺旋槽丝锥M3-M30 精度H2螺母丝锥M6-M52 可供长柄和短柄螺母丝锥美标统一螺纹丝锥0-80UNF--2"UNF精度1B 2B 3B(UN\UNC\UNF\UNEF\UNS)及左旋螺纹丝锥英国惠氏螺纹丝锥1/8-40BSW 5/32-32BSW 3/16-32BSF 7/32-28BSF--2-7BSF 55°圆柱管螺纹丝锥G1/16 G1/8 G1/4 G3/8 G1/2 G5/8--G2 1/2 RP1/16--RP2 55°圆锥管螺纹丝锥RC1/16 RC1/8 RC1/4 RC3/8 RC1/2 RC3/4--RC260°圆锥管螺纹丝锥Z1/16 Z1/8 Z1/4 Z3/8 Z1/2 Z3/4--Z2轮胎气门嘴螺纹丝锥5V1—20V1ACME梯形螺纹丝锥ACME1/4 ACME1/2 ACME5/8 ACME3/4 ACME7/8--ACME2 NPSC1/8--NPSC2 美制直管接头用管用平行螺纹NPSM1/8—NPSM2 美制机械接合用管用平行螺纹NPSI1/8—NPSI2 美制管用耐密平行螺纹NPSF1/8—NPSF2 美制燃料管用耐密平行螺纹NPSL1/8—NPSL2 美制锁紧螺帽用管用平行螺纹NPSH1/8—NPSH2 美制软管接头用管用平行螺纹60°圆锥管螺纹丝锥NPT1/16-NPT2 (Z) NPTF1/16-NPTF2米制锥度螺纹丝锥ZM6 ZM8 ZM10 ZM12 ZM14 ZM16 ZM18 ZM20--ZM60美标锥管螺纹跳牙丝锥NPT NPT1/16 NPT1/4 NPT1/8 NPT3/8 NPT1/2 NPT3/4 钢制管螺纹丝锥PG7 PG9 PG11 PG13.5 PG16 PG21 PG29 PG36 PG36 PG42 PG48日标圆柱管螺纹丝锥PS1/8-PS2 PF1/8 PF1/4 PF3/8 PF1/2 PF5/8 PF3/4 PF7/8--PF2日标圆锥管螺纹丝锥PT1/8 PT1/4 PT3/8 PT1/2 PT3/4--PT2公制跳牙丝锥M3-M16皮带轮丝锥1/4-20NC-1-1/2-12NF英国螺纹协会丝锥BA BANO.14-BANO.0气瓶螺纹丝锥PZ19.2 PZ27.8 PZ30.3 PZ39石油管线螺纹丝锥LP1/8—LP2石油油管螺纹丝锥TBG1.050—TBG4 1/2 UP TBG1.050-UP TBG4 1/2梯形螺纹丝锥Tr8X1.5—Tr52X8惠氏螺纹丝锥(英制螺纹丝锥)BSW1/8-BSW2 BSF3/16—BSF2消防管接头螺纹丝锥NH1/2—NH1 1/2 NPSH1/2—NPSH2以上螺纹工具还可供与其相对应的螺纹环规、螺纹塞规及板牙！塞规和环规的用途：供检查工作螺纹尺寸是否合格用。
英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm.壁厚16mm-100mm.外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管.可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管.精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。
公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外.产品深得用户依赖。
管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径（基准直径）d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1.162 0.249 20.955 19.793 18.631 8.2 13.2锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT表（2）螺纹基本尺寸 (单位:mm)螺纹标准的一种.按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。
