目录一、编制依据二、工程概况三、塔机概况四、安装前准备五、安装工具准备六、安装程序七、安装作业过程中安全措施和注意事项八、安全措施九、塔机安装完毕后的检查和试运转十、塔机顶升十一、使用中的安全措施与操作附件一、起重吊装“十不吊”附件二、塔式起重机安装操作规程一、编制依据1.1《质量环境职业健康安全管理手册与体系程序》1.2《起重机械安全规程》GB6067-851.3《起重设备安装工程施工及验收规范》GB50278－981.4《塔式起重机技术条件》 GB/T9462-19991.5《塔式起重机检验规则》 GB10057－881.6《建筑机械使用安全技术规程》JGJ33－20011.7《QTZ80塔式起重机使用说明书》1.8 公司重大危险因素清单/环境因素管理方案、控制程序1.9 公司及其他单位以往发生的事故经验教训1.10《建筑桩基技术规范》JGJ 94-94二、工程概况工程名称：工程地址：使用单位：监理单位：安装位置：该塔吊初次安装米，可利用 250KN汽车吊进行安装。
安装位置附近无高压电线。
三、塔机概况1.1 设备信息设备名称: 塔式起重机设备型号:设备制造商: XX发展股份有限公司设备出厂编号:设备出厂日期:设备登记证编号:设备自编号 : 1.2 设备性能参数公称起重力矩: 800KN·m额定载重: 60 KN基本臂最大幅度:60米检测(提升)高度:46米附着最大起升高度:220米四、安装前的准备4.1塔吊安装前的检查验收1）安装前检查基础表面的水平面度，基础表面应经过二次找平至水平面度1/1000；砼强度应达到设计强度的75%以上（留置砼标养试块），验收合格后方可进行下一步施工。
2）全面检查塔吊钢结构无变形、开裂、锈蚀严重地情况，表面油漆完好，机械部完好，运行正常，钢丝绳无过度磨损，扭曲现象，电器部分完整、无破损、绝缘情况良好，安全防护设施齐全，各限位器灵敏可靠1）施工场地准备及要求：本工程需要长75米宽50米的施工场地，用安全警戒绳设立警戒区。

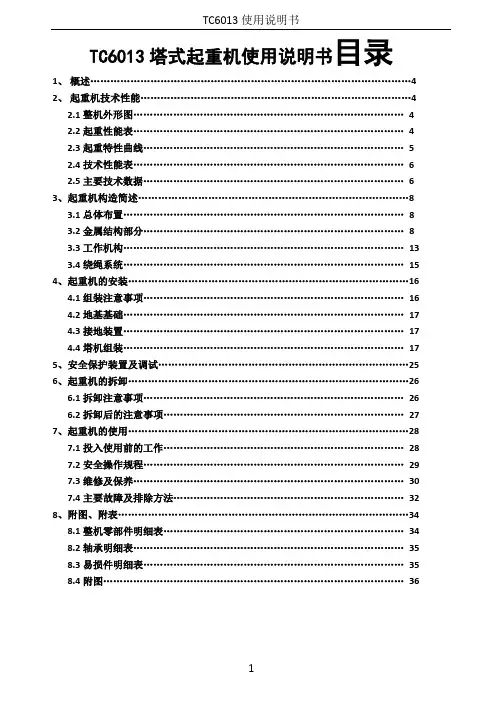

TC6013塔式起重机使用说明书目录1、概述 (4)2、起重机技术性能 (4)2.1整机外形图 (4)2.2起重性能表 (4)2.3起重特性曲线 (5)2.4技术性能表 (6)2.5主要技术数据 (6)3、起重机构造简述 (8)3.1总体布置 (8)3.2金属结构部分 (8)3.3工作机构 (13)3.4绕绳系统 (15)4、起重机的安装 (16)4.1组装注意事项 (16)4.2地基基础 (17)4.3接地装置 (17)4.4塔机组装 (17)5、安全保护装置及调试 (25)6、起重机的拆卸 (26)6.1拆卸注意事项 (26)6.2拆卸后的注意事项 (27)7、起重机的使用 (28)7.1投入使用前的工作 (28)7.2安全操作规程 (29)7.3维修及保养 (30)7.4主要故障及排除方法 (32)8、附图、附表 (34)8.1整机零部件明细表 (34)8.2轴承明细表 (35)8.3易损件明细表 (35)8.4附图 (36)1、概述TC6013塔式起重机是亚泰重工机械有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具设计的国内最新型的起重运输机械。
该机为水平臂架、小车变幅、上回转液压顶升式起重机。
该机各项性能参数及技术指标均达到或优于国家标准。
最大工作幅度为60m，独立式起升高度为45m，附着式起升高度可达到152.5m，额定起重力矩80t·m,最大起重力矩为105t·m。
该机参数先进，性能优良可靠，造型美观，质量精良，结构简单实用，设有先进的安全装置，维修方便，使用安全，价格合理，使广大建筑企业的理想的建筑施工机械。
2、起重机技术性能2.1整机外形图附着式2.2起重特性表 2.2.1起重特性表 起重性能特性2.3起重特性曲线 2.3.1起重力矩曲线 51015202530354045500R(m)556065432160m 臂起重臂起重特性曲线3、塔机主要构造及特点3.1总体布置3.1.1独立式起升高度45米，可采用二倍率或四倍率钢丝绳起升，塔身由方管和无缝钢管组成整体结构，塔身下部通过底架与基础相连，与上转台相连，上转台面与回转塔身相连，回转塔身上面与塔帽相连，前后分别与吊臂与平衡臂相连。
第一章概述QTZ100（TC6013）塔式起重机（以下简称起重机）是卫华起重机根据国家标准，开发研制的新型建筑用起重机。
该机为水平臂架，小车变幅，上回转自升式多用途起重机。
其标准臂长为50米，加长臂长可达55米、60米，最大起重量为8吨，额定起重力矩为960千牛.米，最大起重力矩为1000千牛.米。
该机主要特点如下：上部采用液压顶升来实现增加或减少塔身标准节，使起重机能随着建筑物高度变化而升高或降低，同时起重机的起重能力不因起重机的升高而降低。
工作速度高，调速性能好，工作平稳，效率高。
起升机构采用带涡流制动器的电机，电磁离合器换档的三速变速箱，能实现重载低速，轻载高速，最高速度可达min。
小车牵引机构的电机具有三种速度，通过高效率，体积小的行星减速机，使载重小车可分别以每分钟9米、30米、60米的三种速度工作。
回转机构设有液力偶合器，承载能力高，起制动平稳。
工作范围大，工作方式多，适用对象广。
通过更换和增减一些部件及辅助装置，起重机可获得独立固定、附着于建筑物爬升等两种工作方式，以满足不同的使用要求。
附着式的最大起升高度可达160米，附着塔式起重机可直接安装在建筑物上或建筑物附近旁的混凝土基础上。
独立固定式的最大起升高度为米。
该起重机具有50米、55米、60米三种臂长组合，可满足不同工地的需要。
各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。
该起重机设有起升高度限位器，小车变幅限位器，力矩限制器，起重量限制器，回转限位器，小车断绳保护装置等安全装置。
司机室独立侧置，视野好，可带空调设备，给操作者创造了较好的工作环境（需要空调，请用户另订或自备）。
整机布置合理，外型美观。
吊臂采用刚性双拉杆支承，结构轻巧。
使用方便，维修简单。
用户应提供起重机电源开关Ie≥200A，并应装在起重机底部电源进线一侧距标准节3米的范围以内。
由于该机具有以上特点，因而它适用于高层饭店、居民住宅、高层工业建筑、大跨度工业厂房以及采用滑模法施工的高大烟囱及简仓等高塔型建筑物的大型建筑工程中,工作形式见图1-1。
. TC6013塔式起重机使用说明书目录1、概述 (4)2、起重机技术性能 (4)2.1整机外形图 (4)2.2起重性能表 (4)2.3起重特性曲线 (5)2.4技术性能表 (6)2.5主要技术数据 (6)3、起重机构造简述 (8)3.1总体布置 (8)3.2金属结构部分 (8)3.3工作机构 (13)3.4绕绳系统 (15)4、起重机的安装 (16)4.1组装注意事项 (16)4.2地基基础 (17)4.3接地装置 (17)4.4塔机组装 (17)5、安全保护装置及调试 (25)6、起重机的拆卸 (26)6.1拆卸注意事项 (26)6.2拆卸后的注意事项 (27)7、起重机的使用 (28)7.1投入使用前的工作 (28)7.2安全操作规程 (29)7.3维修及保养 (30)7.4主要故障及排除方法 (32)8、附图、附表 (34)8.1整机零部件明细表 (34)8.2轴承明细表 (35)8.3易损件明细表 (35)8.4附图 (36)1、概述TC6013塔式起重机是亚泰重工机械有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具设计的国内最新型的起重运输机械。
该机为水平臂架、小车变幅、上回转液压顶升式起重机。
该机各项性能参数及技术指标均达到或优于国家标准。
最大工作幅度为60m，独立式起升高度为45m，附着式起升高度可达到152.5m，额定起重力矩80t·m,最大起重力矩为105t·m。
该机参数先进，性能优良可靠，造型美观，质量精良，结构简单实用，设有先进的安全装置，维修方便，使用安全，价格合理，使广大建筑企业的理想的建筑施工机械。
2、起重机技术性能2.1整机外形图附着式2.2起重特性表 2.2.1起重特性表 起重性能特性2.3起重特性曲线 2.3.1起重力矩曲线 51015202530354045500R(m)556065432160m 臂起重臂起重特性曲线3、塔机主要构造及特点3.1总体布置3.1.1独立式起升高度45米，可采用二倍率或四倍率钢丝绳起升，塔身由方管和无缝钢管组成整体结构，塔身下部通过底架与基础相连，与上转台相连，上转台面与回转塔身相连，回转塔身上面与塔帽相连，前后分别与吊臂与平衡臂相连。
