交通事故现场图绘制

交通事故现场图绘制1. 简介交通事故现场图是在发生交通事故后，绘制的一种详细的图示。

它能够准确地记录事故现场的情况，包括车辆的位置、路标、交通信号等，为事故调查和保险理赔提供有力的证据。

本文将介绍如何绘制交通事故现场图，并提供一些实用的技巧。

2. 绘制工具在绘制交通事故现场图时，我们可以使用多种工具来完成，包括纸笔、绘图软件等。

以下是几种常用的绘制工具：•纸笔：通过手工绘制，可以灵活调整比例和添加注释。

适用于简单的事故现场图绘制。

•案例软件：有一些专门用于绘制交通事故现场图的软件，如AccidentSketch、EasyAccident等。

它们提供了丰富的符号库和预设模板，可以快速绘制出符合标准的现场图。

•绘图工具软件：如Adobe Illustrator、AutoCAD等，可以绘制高精度的现场图，适用于需要更为精确和专业的场景。

根据实际需求和个人技术水平，选择一种合适的工具进行绘制。

3. 绘制步骤下面是一个通用的交通事故现场图绘制步骤：3.1. 收集信息在绘制交通事故现场图之前，需要收集以下信息：•事故地点：确定事故发生的具体位置，包括街道名称、路口、路段等。

•车辆信息：记录涉及事故的车辆信息，包括车牌号、车型、车辆损坏状况等。

•人员信息：记录事故相关人员的姓名、电话号码等。

•交通信号：记录路口的交通信号灯状态。

•可视范围：记录事故发生时的天气、光照等可视范围情况。

3.2. 测量场地使用测量工具（如卷尺）对事故现场进行测量，包括车辆的相对位置、道路宽度、行车道标线、障碍物等。

将测量结果记录下来，后续绘制时可以根据比例缩放。

3.3. 绘制现场图根据收集到的信息和测量结果，开始绘制事故现场图。

可以按照以下步骤进行：1.在纸上或绘图软件上绘制一个比例尺，将测量结果进行比例缩放，确保绘制的图形符合实际情况。

2.根据事故地点和车辆信息，在场地图上标注车辆的位置，使用符号库将车辆等元素绘制出来。

3.添加道路标线、交通信号等元素，确保图示的完整性和准确性。

交通事故现场图绘制引言交通事故是现代社会中不可避免的问题之一。

为了对交通事故进行调查和分析，交通管理部门常常需要绘制交通事故现场图。

交通事故现场图可以帮助调查人员复原事故发生的过程，确定事故的责任和原因，为相关的法律程序提供证据。

本文将介绍交通事故现场图的绘制过程，包括所需工具和步骤等。

绘制工具绘制交通事故现场图需要使用一些特定的工具，如测量工具、绘图工具和标记工具等。

下面是一些常用的绘制工具：•测量工具：测量工具主要用于测量现场的尺寸和距离，包括测量尺、测距仪和角度测量仪等。

•绘图工具：绘图工具用于绘制现场的平面图，可以使用纸张和铅笔手绘，也可以使用计算机绘图软件进行绘制。

•标记工具：标记工具用于标记事故现场的关键信息，如车辆位置、撞击点和道路标记等。

常用的标记工具有颜色标记笔和贴纸等。

绘制步骤下面是绘制交通事故现场图的一般步骤：1.视察现场：首先，调查人员需要到达现场，对事故现场进行视察。

他们需要观察并记录现场的地形、道路状况和标志等。

2.测量现场：调查人员使用测量工具进行现场的测量。

他们需要测量事故车辆的位置、道路的宽度和长度等。

测量结果将作为绘制现场图的基础数据。

3.绘制基本图：根据测量结果，调查人员可以开始绘制现场的基本图。

他们可以使用纸张和铅笔手绘，或者使用计算机绘图软件进行绘制。

基本图应该包括道路、车辆和其他重要的物体。

4.标记关键信息：在基本图上标记事故现场的关键信息，如车辆位置、撞击点和道路标记等。

可以使用颜色标记笔或贴纸进行标记。

5.补充细节：根据需要，可以补充绘制其他细节，如交通信号灯和路标等。

6.图例和文字说明：在现场图的边缘或底部添加图例和文字说明，解释图中的符号和标记。

这将有助于其他人理解图中的信息。

7.审查和修改：绘制完成后，调查人员需要审查现场图，并进行必要的修改和补充。

确保现场图准确无误。

8.存档和分发：完成绘制和修改后，现场图应该被存档，并分发给相关的人员和机构。

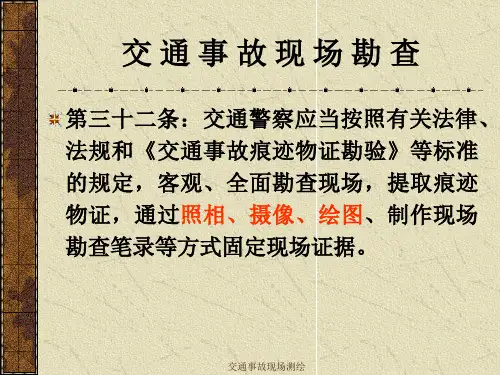

道路交通事故现场图绘制1. 引言在道路交通事故现场勘查和调查过程中，绘制道路交通事故现场图是非常重要的一项工作。

道路交通事故现场图是指通过绘制地面平面图，标记出事发地点、车辆位置、道路情况等信息，以便后续的分析和调查。

本文将介绍道路交通事故现场图绘制的步骤和要点，以帮助相关人员正确绘制清晰准确的现场图，提高勘查和调查工作效率。

2. 道路交通事故现场图绘制步骤绘制道路交通事故现场图需要遵循一定的步骤，下面是典型的绘制流程：2.1 收集现场相关信息在绘制现场图之前，需要先收集相关的现场信息。

包括但不限于：•事故地点的具体位置和周边环境描述。

•各个交通参与者的资料，包括车辆信息、驾驶人信息等。

•事发时的天气状况、道路环境状况等。

2.2 确立绘制比例尺根据实际情况，确定适当的图纸比例尺，以便在有限的绘图空间内准确展示现场情况。

2.3 绘制事发地点示意图根据现场情况，在图纸上绘制事发地点示意图，包括道路形状、交叉口位置、标志标线等。

注意要按照实际比例绘制。

2.4 标记车辆位置根据现场调查和证据，确定各个车辆在事发时的位置，并在图上标明。

可以使用箭头或者其他符号表示车辆的行驶方向。

2.5 绘制事故痕迹根据现场勘查结果，绘制出事故发生后的车辆运动轨迹和撞击痕迹。

可以使用虚线或者其他方式表示。

2.6 插入文字说明根据需要，在图上插入文字说明，详细描述事故发生的过程和相关细节，如交通信号灯状态、事故发生时间等。

2.7 整理并复核绘制完成后，对图纸进行整理，确保各个要素的位置和比例正确。

同时，进行复核，验证绘制的准确性。

3. 道路交通事故现场图绘制要点绘制道路交通事故现场图时需注意以下要点：•准确性：绘制的现场图应准确反映事故现场的情况，尽量避免任何误差和主观偏差。

•清晰性：绘制的现场图应清晰易读，标线和标记要明确，字迹要清楚。

•规范性：绘制的现场图应符合相关的绘图规范和标准，便于其他人员理解和使用。

•细节性：绘制的现场图应包含尽可能多的细节信息，以便后续调查和分析。

道路交通事故现场图绘制1.绘图的一般要求1.1适用普通程序处理的各类交通事故均应绘制现场记录图。

现场比例图、现场断面图、现场立面图、现场分析图可根据需要选择绘制。

适用简易程序处理的交通事故，可不绘制现场图。

1.2现场记录图是记载和固定交通事故现场客观事实的证据材料，应全面、形象地表现交通事故现场客观情况。

但一般案情简明的交通事故，在能够表现现场客观情况的前提下，可力求制图简便。

1.3绘制各类现场图需要做到客观、准确、清晰、形象，图栏各项内容填写齐备，数据完整，尺寸准确，标注清楚。

用绘图笔或翠水笔绘制、书写。

1.4现场记录图、现场比例图、现场分析以正投影俯视图形式表示。

1.5交通事故现场图各类图形符合应按实际方向绘制。

1.6交通事故现场的方向，应按实际情况形在现场图右上方用方向标标注；难以判断方向的，可用“←”或“→”直接标注在道路图例内，注明道路走向通往的地名。

2．图线规格及图形符合2.1各种图形的名称、形式、代号以及在图上的一般应用如表B1(补充件)所示。

2.2图线宽度：0.25～2.0mm间选择。

在同一图中同类图形符号的图线应基本一致。

2.3绘制现场图的图形符合应符合《道路交通事故现场图形符号》标准的规定。

《道路交通事故现场图形符合》标准中未作规定的，可按实际情况绘制，但应在说明栏中注明。

3．比例3.1本标准中的比例是指现场比例图中各要素和相互关系的线性尺寸与现场实际相应尺寸之比。

3.2绘制现场比例图时可优先采用1∶200比例。

也可根据需要选择其他比例。

3.3绘制比例图时应采用同一比例，有特殊情况的需注明。

3.4绘制比例应标注在图中比例栏内。

3.5图形符合的比例要求。

3.5.1须按比例绘制的图形符合：a.机动车、非机动车图形符号；b.道路形式、结构；c.动态痕迹的长度；道路隔离带(桩)；d.图中各主要要素间的图形符号。

3.5.2可不按比例绘制的图形符号：a.人体、牲畜；b.交通安全设施；c.动态痕迹的宽度；d.其他图形符号。

交通事故现场草图的绘制方法交通事故现场图是平面俯视图，利用图例和注记，通过数据，能科学地反映交通事故现场真实的情况。

现场图上面记录有地物、地貌的符号，有道路的边线、分道情况，车辆停放位置、人体倒卧位置、路面痕迹和散落物等。

一幅好的现场图，要能反映出事故现场的实际情况，包括现场环境、事故性质、现场痕迹及损失情况等，这样才有利于事故责任认定及后期工作的完成。

要想快速、高效地绘制出现场草图，在绘图过程中必须把握好几个方面，做到心里有数。

在此，笔者拟就绘制交通事故现场草图时应注意问题与大家共同探讨：首先，到达事故现场后一定要先熟悉现场环境，环视现场是第一步。

如果不对现场环境进行熟悉并进行必要的分析，那么绘图时就容易发生比例严重失调，或者现场图绘制不完整的尴尬。

分析现场环境包括：确认现场所处位置，迅速找出一个比较合适的基准点;观察事故现场范围大小，选取一个中心位置，以便绘图时将整个事故现场展现在草图中间部分。

做好这些工作后，绘图者心中就可以形成一个现场图的雏形了。

其次，根据现场环境的区别，选择一种合适的丈量方法。

现场勘察员和绘图员一般在现场绘图时使用最多的丈量方法有两种，一种是垂直定位法，另一种是三角定位法。

对于比较简单的事故现场，我们可以从现场环境及测量方便等因素选择丈量方法。

笔者在工作实践中比较倾向于使用垂直定位法，因为用这种方法丈量，在绘图时比较整洁，可以尽量避免绘制现场草图时出现线条交叉，图形杂乱的情况。

但对于案情重大，或者复杂的现场，建议将两种测量方法结合使用，从而避免遗漏现场痕迹。

再次，在现场绘图中要注意事故现场中的细节部分。

比如制动印痕起止点所处位置、长度等痕迹，他能客观反应车辆在发生事故时的行驶路线及速度。

另外，对于一些事故车辆轮胎破损的现场，要弄清楚地面痕迹是因爆胎造成的车辆侧滑拖印痕，还是车辆踩刹车的制动印痕，从而确定引发事故的原因所在。

若上述细节不在现场草图中得到如实地记录，就可能对事故成因及责任认定造成影响。
