大工19秋《电力电子技术》在线作业1-0001参考资料

《电力电子技术》课程大作业电力电子技术器件、电路和技术综述院〔系〕名称信息工程学院专业名称电子信息工程技术学生XXX学号xxx指导教师王照平2015年6月12日基于电力电子技术器件、电路和技术综述的1、概述从广义来讲，电子技术应包含信息电子技术和电力电子技术两大分支，而通常所说的电子技术一般指信息电子技术。

电力电子技术也称为电力电子学，它真正成为一门独立的学科始于1957年第一只晶闸管的问世。

在1970年国际电气和电子工程协会〔IEEE〕电力电子学会上对电力电子技术作了以下定义：“电力电子技术就是有效地使用电力电子器件，应用电路和设计理论及分析开发工具，实现对电能的高效能变换和控制的一门技术。

它包括对电压、电流频率和波形的变换。

”简言之，电力电子技术就是利用电力电子器件对电能形态进行变换和控制的一门技术。

电力电子技术是电力、电子控制三大电气工程技术领域之间的交叉学科，它们之间的关系可用倒三角图形描述，如图1-1所示。

图1-1 描述电力电子学的倒三角形第一，电力电子技术是在电子技术的基础上发展起来的，它们都可可分为器件、电路和应用三个部分，且器件的材料和制造工艺基本相同，只有两者的应用目的有所不同，电子技术应用于信息的处理〔如放大等〕，电力电子技术应用于电力变换和控制，它所变换的功率可大到数百甚至数千兆瓦，也可以小到几瓦或毫瓦数量级。

第二，电力电子技术广泛应用于电器工程，如高压直流输电、静止无功补偿、电力机车牵引、交直流电力传动、电解、励磁、电加热、高性能交直流电源等电力系统和电器工程中，它对电器工程的现代化起着重要推动作用。

第三，电力电子技术可以看成是弱电控制强电的技术，是弱点和强电之间的接口。

而控制理论是实现这种接口的一种强有力的纽带,是电力电子技术重要理论依据。

所以，也可以认为：电力电子技术是运用控制理论将电子技术应用到电力领域的综合性技术。

2、电力电子常用器件2.1、电力电子器件概念可以直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。

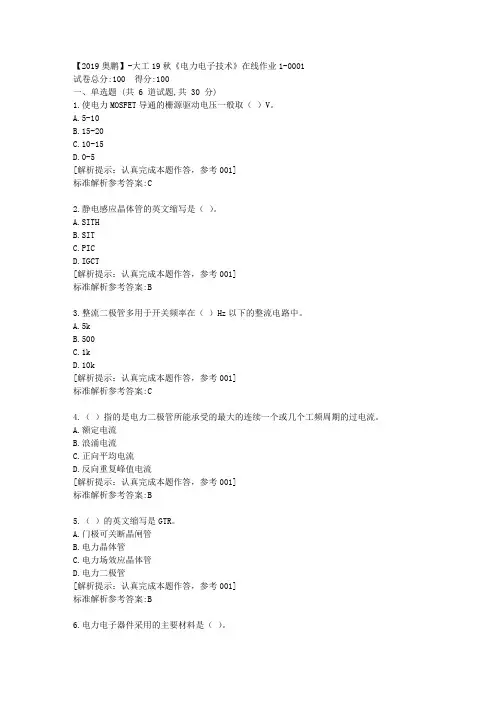

【2019奥鹏】-大工19秋《电力电子技术》在线作业1-0001
试卷总分:100 得分:100
一、单选题 (共 6 道试题,共 30 分)
1.使电力MOSFET导通的栅源驱动电压一般取（）V。

A.5-10
B.15-20
C.10-15
D.0-5
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:C
2.静电感应晶体管的英文缩写是（）。

A.SITH
B.SIT
C.PIC
D.IGCT
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:B
3.整流二极管多用于开关频率在（）Hz以下的整流电路中。

A.5k
B.500
C.1k
D.10k
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:C
4.（）指的是电力二极管所能承受的最大的连续一个或几个工频周期的过电流。

A.额定电流
B.浪涌电流
C.正向平均电流
D.反向重复峰值电流
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:B
5.（）的英文缩写是GTR。

A.门极可关断晶闸管
B.电力晶体管
C.电力场效应晶体管
D.电力二极管
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:B
6.电力电子器件采用的主要材料是（）。

大工19秋《模拟电子技术》在线作业1-0001-参考资料
请仔细阅读下面说明再下载：
预览的题目和您自己的作业顺序必须完全相同再下载百！！！！
第1题(单选题）在由NPN型BJT组成的单管共发射极放大电路中,如静态工作点过高,容易产生()。

A、饱和失真
B、截止失真
C、交越失真
D、线性失真
参考答案：A
第2题(单选题）温度升高,晶体管的管压降│Ube│()。

A、增大
B、减小
C、不变
D、不确定
参考答案：B
第3题(单选题）反向饱和电流越小,晶体管的稳定性能()。

A、越好
B、越差
C、无变化
D、不确定
参考答案：A
第4题(单选题）在共射、共集和共基三种组态中,只具有电压放大作用的组态是()。

A、共射组态
B、共集组态
C、共基组态
D、无法确定
参考答案：C
第5题(单选题）关于BJT的结构特点说法错误的是()。

A、基区很薄且掺杂浓度很低
B、发射区的掺杂浓度远大于集电区掺杂浓度
C、基区的掺杂浓度远大于集电区掺杂浓度
D、集电区面积大于发射区面积
参考答案：C
第6题(单选题）当温度升高时,三极管的电流放大系数β将()。

A、增大
B、减小
C、不变
D、不确定
参考答案：A
第7题(单选题）在杂质半导体中,多数载流子的浓度主要取决于()。

A、温度
B、掺杂工艺
C、杂质浓度。

大工19春《电力电子技术》在线作业1-0001试卷总分:100 得分:0一、单选题(共6 道试题,共30 分)1.（）是将电力MOSFET与晶闸管SCR组合而成的复合型器件。

A.MCTB.SITC.SITHD.IGCT正确答案:A2.电力电子器件采用的主要材料是（）。

A.铁B.钢C.银D.硅正确答案:D3.电力电子器件驱动电路是主电路和控制电路的电气隔离环节，电气隔离一般采用（）隔离。

A.光B.油C.水D.气正确答案:A4.全控型器件在较高频率下工作，当器件关断时，因正向电流的迅速降低而由线路电感在器件两端感应出的过电压称为（）。

A.操作过电压B.雷击过电压C.换相过电压D.关断过电压正确答案:D5.下列不是晶闸管的主要参数的选项是（）。

A.额定电压B.额定电流C.静态参数D.维持电流正确答案:C6.整流二极管多用于开关频率在（）Hz以下的整流电路中。

A.500B.1kC.5kD.10k正确答案:B二、多选题(共6 道试题,共30 分)1.按导电沟道不同，电力MOSFET可分为哪两项？（）A.耗尽型B.增强型C.P沟道D.N沟道正确答案:CD2.导通缓冲电路，（）。

A.可以用于吸收器件导通时的电流过冲和di/dtB.可以用于抑制器件导通时的电流过冲和di/dtC.可以减小器件的关断损耗D.可以减小器件的导通损耗正确答案:BD3.采用性能良好的驱动电路，可使电力电子器件工作在较理想的开关状态，会带来下列哪些优点？（）A.缩短开关时间B.拉长开关时间C.减小开关损耗D.增大开关损耗正确答案:AC4.下列不是电力电子器件并联均流措施的是（）。

A.尽量采用特性一致的元器件进行并联B.尽量采用特性不一致的元器件进行并联C.安装时尽量使各并联器件具有对称的位置D.安装时不能使各并联器件具有对称的位置正确答案:BD5.晶闸管门极说法正确的是（）。
