大工15春《电力电子技术》在线作业2

A.器件换流
B.电网换流
C.负载换流
D.强迫换流
答案:D
3.电流型逆变电路交流侧输出电流波形为（ ）。
A.锯齿波
B.正弦波
C.矩形波
D.三角波
答案:C
4.带电感性负载时三相桥式全控整流电路控制角的移相范围是（ ）。
A.0-π/2
B.0-π
C.π/2-π
D.直流侧可以并联大电容做电压源
C.直流侧电压基本无脉动
D.直流侧电压脉动较大
答案:ABC
10.下列三相有源逆变电路的电量中，哪些可以按照整流电路的计算原则进行计算？（ ）
A.晶闸管电流的平均值
B.晶闸管电流的有效值
C.变压器的容量
D.输出直流电压平均值
答案:ABCD
11.PWM波形可分为（ ）。
A.等幅PWM波
B.不等幅PWM波
C.等频PWM波
D.不等频PWM波
答案:AB
12.实际中调制法常采用哪些波形相交的办法来确定各矩形脉冲的宽度？（ ）
A.矩形波
B.等腰三角波
C.正弦波
D.锯齿波
答案:BC
三、判断题 (共 8 道试题,共 40 分)
二、多选题 (共 6 道试题,共 30 分)
7.谐波会对（ ）造成危害。
A.供电设备
B.用电设备
C.电网
D.以上均不正确
答案:ABC
8.下列哪些参数的变化会影响换相重叠角γ？（ ）
A.Id
B.Xb
C.U1
D.α
答案:ABD
9.下列属于电压型逆变电路直流侧特点的是（ ）。

大工《电力电子技术》在线作业1-0001
（）是将电力MOSFET与晶闸管SCR组合而成的复合型器件。

A:MCT
B:SIT
C:SITH
D:IGCT
参考选项：A
电力电子器件采用的主要材料是（）。

A:铁
B:钢
C:银
D:硅
参考选项：D
电力电子器件驱动电路是主电路和控制电路的电气隔离环节，电气隔离一般采用（）隔离。

A:光
B:油
C:水
D:气
参考选项：A
全控型器件在较高频率下工作，当器件关断时，因正向电流的迅速降低而由线路电感在器件两端感应出的过电压称为（）。

A:操作过电压
B:雷击过电压
C:换相过电压
D:关断过电压
参考选项：D
下列不是晶闸管的主要参数的选项是（）。

A:额定电压
B:额定电流
C:静态参数
D:维持电流
参考选项：C
整流二极管多用于开关频率在（）Hz以下的整流电路中。

A:500
B:1k
C:5k
1。

1、什么是信息电子技术？什么是电力电子技术？1） 信息电子技术：信息电子技术： 信息电子技术应用计算机等现代化技术进行电子信息控制和信息处理，主要研究信息的获取与处理，电子设备与信息系统的设计、开发、获取与处理，电子设备与信息系统的设计、开发、应用和集成。

信息电子技术已经涵盖了社应用和集成。

信息电子技术已经涵盖了社会的诸多方面。

会的诸多方面。

信息电子技术集现代电子技术、信息技术、通信技术于一体。

它在信息的存信息电子技术集现代电子技术、信息技术、通信技术于一体。

它在信息的存储、传播和应用方面已经从根本上打破了长期以来由纸质载体储存和传播信息的一统天下，代表了信息业发展的方向。

代表了信息业发展的方向。

2）电力电子技术：）电力电子技术：电力电子技术是一门新兴的应用于电力领域的电子技术，就是使用电力电子器件（如晶闸管，闸管，GTO GTO GTO，，IGBT 等）对电能进行变换和控制的技术。

电力电子技术所变换的“电力”功率可大到数百MW 甚至GW GW，也可以小到数，也可以小到数W 甚至1W 以下，和以信息处理为主的信息电子技术不同电力电子技术主要用于电力变换。

电力电子技术分为电力电子器件制造技术和变流技术（整流，逆变，斩波，变频，变相等）两个分支。

（整流，逆变，斩波，变频，变相等）两个分支。

2、简单地介绍电力电子器件和几种常用的器件。

电力电子器件又称为功率半导体器件，主要用于电力设备的电能变换和控制电路方面大功率的电子器件（通常指电流为数十至数千安，电压为数百伏以上）。

功率器件几乎用于所有的电子制造业有的电子制造业,,包括计算机领域的笔记本、包括计算机领域的笔记本、PC PC PC、、服务器、显示器以及各种外设显示器以及各种外设;;网络通信领域的手机、电话以及其它各种终端和局端设备域的手机、电话以及其它各种终端和局端设备;;消费电子领域的传统黑白家电和各种数码产品;工业控制类中的工业PC PC、各类仪器仪表和各类控制设备等。

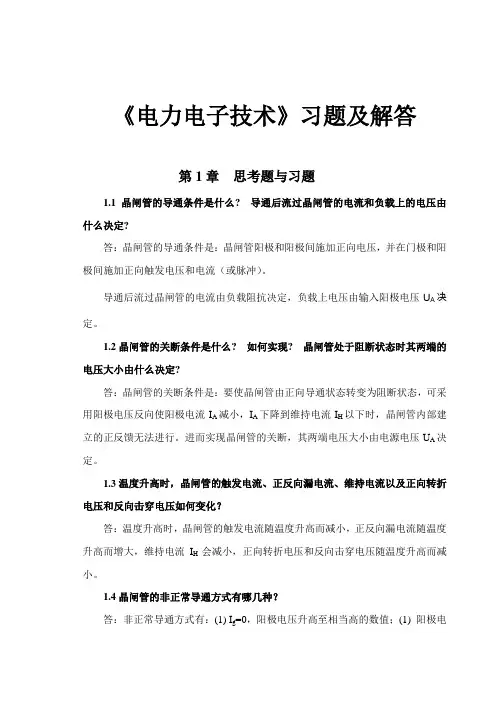

《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。
