最新ABAQUS分析步总结

Abaqus操作技巧总结打开abaqus，然后点击file——set work directory，然后选择指定文件夹，开始建模，建模完成后及时保存，在进行运算以前对已经完成的工作保存，然后点击job，修改inp文件的名称进行运算。

切记切记！！！！！！1、如何显示梁截面（如何显示三维梁模型）显示梁截面：view->assembly display option->render beam profiles，自己调节系数。

2、建立几何模型草绘sketch的时候，发现画布尺寸太小了1）这个在create part的时候就有approximate size，你可以定义合适的（比你的定性尺寸大一倍）；2）如果你已经在sketch了，可以在edit菜单－－sketch option ——general－－grid更改3、如何更改草图精度可以在edit菜单－－sketch option ——dimensions－－display——decimal更改如果想调整草图网格的疏密，可以在edit菜单－－sketch option ——general——grid spacing中可以修改。

4、想输出几何模型part步，file，outport－－part5、想导入几何模型？part步，file，import－－part6、如何定义局部坐标系Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标7、如何在局部坐标系定义载荷laod－－Edit load－－CSYS－Edit（在BC中同理）选用你定义的局部坐标系8、怎么知道模型单元数目（一共有多少个单元）在mesh步，mesh verify可以查到单元类型，数目以及单元质量一目了然，可以在下面的命令行中查看单元数。

Query---element 也可以查询的。

9、想隐藏一些part以便更清楚的看见其他part，edge等view－Assembly Display Options——instance，打勾10、想打印或者保存图片File——print——file——TIFF——OK11、如何更改CAE界面默认颜色view->Grahphic options->viewport Background->Solid->choose the wite colour!然后在file->save options.12、如何施加静水压力hydrostaticload --> Pressure, 把默认的uniform 改为hydrostatic。

Abaqus操作步骤
1. 双击Abaqus图标，打开软件
2. 点击圈中的部分
3. 选择图中鼠标所在位置的下拉菜单中的第一项“部件”
4. 点击左侧工具条中右上角部件管理器，弹出如下对话框
5. 点击对话框中的创建按钮，弹出另一个对话框，选择“三维”、“可变形”、“线”、“平面”。

最下方的尺寸单位为毫米（mm），具体尺寸可以视实际情况改变。

6. 点击“继续”，然后弹出如下窗口，点击图中圈出“创建线”，然后画出自己的结构。

7. 然后选择下拉菜单的“属性”，点击“创建”，按下图顺序编辑材料的各种参数，点击“确定”。

8. 然后选择下拉菜单中的“装配”选项卡，按下图顺序操作
9. 然后选择下拉菜单中的“分析步”选项卡，按下图顺序操作。

10. 然后选择下拉菜单的“载荷”选项卡，按下图顺序操作。

11. 选择下拉菜单的“网格”选项卡，按照下图进行操作。

12. 选择下拉菜单的“作业”选项卡，按下图顺序进行操作。

1.几何模型导入File>import>part选择要导入的部件，在导入Bone与Tooth部件时，在Topology下选择Shell,而PDL为solid。

2.设置Bone、Tooth为离散刚体。

在左边的模型树中，右击Parts中Bone和Tooth，edit>Edit>Part>Type>Discrete rigid.3.在Part模块中建立Tooth和Bone的集合、参考点及面集。

在菜单栏Tools菜单下，创建Tooth和Bone的参考点（参考点可以选择外面的点/输入坐标点或者是其表面的点，并命名为RP-Tooth和RP-Bone，并创建参考点的集合为Set-RPTooth和Set-RPBone.创建Bone和PDL接触的牙槽窝内表面的面为Surf-Bone,Tooth的整个外表面设为Surf-Tooth。

4.网格划分及牙周膜偏移成体（对于PDL为给定的面时）。

进入mesh模块，首先对PDL进行面网格划分，对面进行分割与合并，使得处理后的PDL的各小面尽量成规则的四边形，然后播撒种子，种子尺寸为0.1，网格控制中选择Free格式，然后进行网格划分，（注意划分的面网格要全为四边形网格，否则在体网格生成的既有三棱柱/五面体又有四棱柱/六面体，在进行单元类型选择和材料属性赋予时会提示错误，只能选择同一种网格）由于既有面网格划分完后，创建Mesh文件,在菜单栏中Mesh>Creat Mesh Part，在出现的Mesh part name框中输入PDL，回车，Mesh>Edit>Edit Mesh>Mesh>Method>offset(creat solid layers),选择划分好的面网格，在出现的offset mesh- solid layers对话框中选择偏移的方向，由于是向内偏移，选择紫色的样本，偏移总厚度为0.2，层数为2，体网格生产后，如果都是六面体就可以选择设置单元类型为C3D20RH。

1.几何模型导入File>import>part选择要导入的部件，在导入Bone与Tooth部件时，在Topology下选择Shell,而PDL为solid。

2.设置Bone、Tooth为离散刚体。

在左边的模型树中，右击Parts中Bone和Tooth，edit>Edit>Part>Type>Discrete rigid.3.在Part模块中建立Tooth和Bone的集合、参考点及面集。

在菜单栏Tools菜单下，创建Tooth和Bone的参考点（参考点可以选择外面的点/输入坐标点或者是其表面的点，并命名为RP-Tooth和RP-Bone，并创建参考点的集合为Set-RPTooth和Set-RPBone.创建Bone和PDL接触的牙槽窝内表面的面为Surf-Bone,Tooth的整个外表面设为Surf-Tooth。

4.网格划分及牙周膜偏移成体（对于PDL为给定的面时）。

进入mesh模块，首先对PDL进行面网格划分，对面进行分割与合并，使得处理后的PDL的各小面尽量成规则的四边形，然后播撒种子，种子尺寸为0.1，网格控制中选择Free格式，然后进行网格划分，（注意划分的面网格要全为四边形网格，否则在体网格生成的既有三棱柱/五面体又有四棱柱/六面体，在进行单元类型选择和材料属性赋予时会提示错误，只能选择同一种网格）由于既有面网格划分完后，创建Mesh文件,在菜单栏中Mesh>Creat Mesh Part，在出现的Mesh part name框中输入PDL，回车，Mesh>Edit>Edit Mesh>Mesh>Method>offset(creat solid layers),选择划分好的面网格，在出现的offset mesh- solid layers对话框中选择偏移的方向，由于是向内偏移，选择紫色的样本，偏移总厚度为0.2，层数为2，体网格生产后，如果都是六面体就可以选择设置单元类型为C3D20RH。

1
2
3
3
4 进行梁分析时，注意设定梁的方向，以及定义截面时，剪切模量的设置，一般为7.9e10. 5进行螺栓预紧力分析时，首先创建预紧力面单元，再创建控制点，以及pretension-section. 创建一个载荷组件，在控制点上施加预紧力，接着创建一个载荷组件（编辑里选择boundry -fixed），对螺栓预紧截面进行锁定，即创建约束。

创建接触，首先创建属性，定义摩擦系数。

定义主面、从面，在定义接触对（调整以及小滑移），（考虑主从面的法线方向）
定义输出控制，在interaction中定义接触控制
载荷步创建(一般约束和预紧力是一起、弯矩和约束固定一起）
输出
6
7热分析
在进行热分析时，分析步为瞬态时，必须要设热传导率和密度，比热容、弹性模量等。

分析步为稳态时，比热和密度对结果无影响。

出现热膨胀率时则进行热应力分析。

8.在静态分析中，如果模型中不含阻尼或与速率相关的材料性质，“时间”就没有实际的物理意义。

9.进行动刚度分析时，简谐为正弦，F=ASin(wt)+BCos(w2t),A=1,B=0,力的大小根据经验取，力大位移大，故结果影响不大，求出频率与位移的曲线，然后用力除以位移得动刚度，在EXCEL里绘出曲线即可！
10.。

Abaqus中的分析步、接触和载荷Abaqus/CAE中的分析步、接触和载荷第五讲L1.2概述分析步 ? 输出 ? 接触 ? 载荷、边界条件和初始条件 ? 练习Introduction to Abaqus/CAE分析步L1.4分析步分析步模块有下面四个用途： 1. 定义分析步。

2. 指定输出需求。

3. 指定分析诊断。

4. 指定分析控制。

Introduction to Abaqus/CAE分析步分析步 ? 分析步为描述模拟历程提供了一种方便的途径。

分析的结果取决于事件的顺序。

比如，右图中的弓和箭。

整个分析过程包括四个分析步：L1.5Step 3 = Natural frequency extractionStep 1: 预拉伸弓弦 (静态响应)。

Step 2: 拉弓 (静态响应)。

Step 3: 为加载的系统提取自然频率。

Step 4: 放开弓弦 (动态响应)。

Introduction to Abaqus/CAE分析步在Abaqus/CAE中定义分析步General proceduresL1.6Linear proceduresAbaqus/Explicit proceduresIntroduction to Abaqus/CAEL1.7分析步分析步替换任何分析步都可以用其它分析步替换? 必需满足分析步的先后顺序。

? Abaqus/CAE将保留载荷、边界条件、接触等属性Introduction to Abaqus/CAEL1.8分析步分析步抑制任何分析步都可以抑制 ? 可以灵活的分析模型 (比如可以评估不同模型设置) ? 在此分析步创建的属性不参与分析Introduction to Abaqus/CAE输出输出输出到结果文件? Abaqus/Viewer将使用输出数据库。

? 对于Python和C++保留了API接口，可以用于外部的后处理（比如，在Abaqus/Viewer中添加显示数据） ? 两种类型的输出数据：场和历程数据。

abaqus顺序热力耦合分析流程一、啥是abaqus顺序热力耦合。

哎，你知道吗？这abaqus顺序热力耦合呀，就像是一场热与力的双人舞呢。

简单来说，就是把热分析和力分析按照一定的顺序结合起来，就像做菜的时候，先放这个调料再放那个调料一样。

它主要是为了解决那些既涉及到热的变化又有受力情况的问题，比如说发动机在工作的时候，又发热又受力，这个时候顺序热力耦合就可以大显身手啦。

二、前戏准备。

1. 模型建立。

咱得先在abaqus里建立一个合适的模型呀。

这个模型就像是一个小世界，你要把需要分析的东西按照实际情况画出来或者导入进来呢。

比如说你要分析一个金属零件在加热和受力下的情况，那这个零件的形状、尺寸啥的都得准确无误地在模型里体现出来。

这一步可不能马虎，要是模型建错了，后面的分析就全乱套啦，就像盖房子打地基，地基歪了，房子肯定也不结实呀。

2. 材料属性设定。

模型有了，接下来就得告诉abaqus这个模型是啥材料做的啦。

材料的属性可有不少讲究呢，像热导率、比热容、弹性模量、泊松比这些参数都得准确输入。

这就好比你要介绍一个人，得把他的身高、体重、性格特点啥的都说清楚一样。

如果材料属性设定不对，那分析出来的结果肯定是不靠谱的。

三、热分析环节。

1. 边界条件设置。

热分析的时候，边界条件特别重要哦。

这就像是给热传递划一个范围，规定好哪些地方是热的来源，哪些地方是散热的地方。

比如说你要模拟一个物体在烤箱里加热，那烤箱的温度就是一个边界条件，还有物体和外界接触的表面是怎么散热的，这也得设置好。

要是这个没弄对，就好像你想让一个人在特定温度下生活，但是环境温度设置错了，那肯定不行呀。

2. 网格划分。

网格划分就像是把这个热分析的区域分成一个个小格子。

这个格子划分得好不好，直接影响到计算的精度和速度呢。

划分得太粗了，可能会丢失很多细节，结果就不准确；划分得太细了，计算起来又超级慢。

这就需要找到一个平衡，就像穿衣服，不大不小刚刚好才舒服嘛。

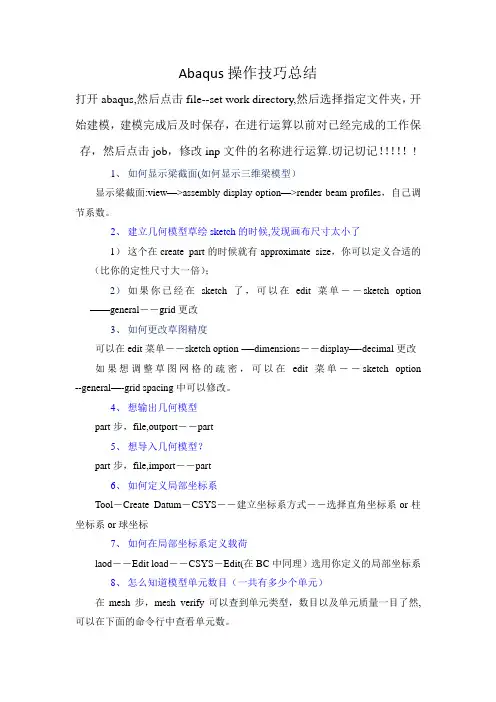

Abaqus操作技巧总结打开abaqus,然后点击file--set work directory,然后选择指定文件夹，开始建模，建模完成后及时保存，在进行运算以前对已经完成的工作保存，然后点击job，修改inp文件的名称进行运算.切记切记！！！！！!1、如何显示梁截面(如何显示三维梁模型）显示梁截面:view—>assembly display option—>render beam profiles，自己调节系数。

2、建立几何模型草绘sketch的时候,发现画布尺寸太小了1）这个在create part的时候就有approximate size，你可以定义合适的（比你的定性尺寸大一倍）；2）如果你已经在sketch了，可以在edit菜单－－sketch option ——general－－grid更改3、如何更改草图精度可以在edit菜单－－sketch option -—dimensions－－display—-decimal更改如果想调整草图网格的疏密，可以在edit菜单－－sketch option --general—-grid spacing中可以修改。

4、想输出几何模型part步，file,outport－－part5、想导入几何模型？part步，file,import－－part6、如何定义局部坐标系Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标7、如何在局部坐标系定义载荷laod－－Edit load－－CSYS－Edit(在BC中同理）选用你定义的局部坐标系8、怎么知道模型单元数目（一共有多少个单元）在mesh步，mesh verify可以查到单元类型，数目以及单元质量一目了然,可以在下面的命令行中查看单元数。

Query———element 也可以查询的.9、想隐藏一些part以便更清楚的看见其他part，edge等view－Assembly Display Options-—instance，打勾10、想打印或者保存图片File——print——file——TIFF—-OK11、如何更改CAE界面默认颜色view-〉Grahphic options-〉viewport Background—〉Solid—>choose the wite colour！然后在file—>save options。

ABAQUS学习技巧总结1.加强对有限元理论的学习：ABAQUS是一种基于有限元方法的强大分析软件，因此要充分理解有限元理论的基本原理和假设，才能正确应用ABAQUS进行分析和模拟。

2.熟练掌握ABAQUS的使用界面：学习ABAQUS前，首先要了解软件的界面和基本操作，包括创建模型、定义材料、设置边界条件、网格划分等操作。

熟悉软件界面可以提高工作效率和减少出错的可能性。

3.控制模型精度和网格划分：模型的精度和网格的划分对分析结果的准确性和计算效率有着重要影响。

在进行模型划分时，要根据分析对象的特点和要求合理设定网格密度，避免过度细化或过度简化。

4.学会使用参数化建模：ABAQUS支持参数化建模，可以通过定义参数和变量来快速修改模型的几何形状和尺寸。

掌握参数化建模技巧可以快速生成不同几何形状和尺寸的模型，并进行参数优化和灵敏度分析。

5.熟悉材料模型的选择和参数设置：ABAQUS提供了多种材料模型，如线性弹性模型、塑性模型、粘弹性模型等。

根据不同材料的特性和分析要求选择适当的材料模型，并设置合理的参数值。

6.学会使用边界条件和荷载：在进行分析前，要定义好模型的边界条件和施加的荷载。

合理设置边界条件和荷载可以减少计算量和提高计算效率，并得到准确的分析结果。

7.了解并理解结果输出和后处理：ABAQUS可以输出各种工程量的结果，如应力、应变、位移、等效塑性应变等。

了解和理解结果输出的含义和格式，可以进行有效的后处理和结果分析。

8.学会使用预处理和后处理工具：ABAQUS提供了多种预处理和后处理工具，如网格生成、模型修复、网格平滑、结果可视化等。

学会使用这些工具可以提高工作效率和优化分析结果。

9. 提高编程和脚本能力：ABAQUS提供了Python编程接口，可以通过编写脚本进行批处理、自动化建模和分析。

提高编程和脚本能力可以进一步提高工作效率和掌握高级分析技巧。

10.学会查阅文档和使用技术支持：ABAQUS的官方网站提供了丰富的文档和教程，可以帮助学习者更好地了解和使用软件。

ABAQUS 分析步骤简介ABAQUS 是一种强大的通用有限元分析软件，广泛应用于工程领域。

本文将介绍使用 ABAQUS 执行分析的一般步骤。

步骤一：准备模型在开始分析之前，需要准备一个包含几何形状和材料属性的模型。

可以使用ABAQUS 提供的建模工具或者其他 CAD 软件来构建模型。

确保模型具有适当的尺寸和几何形状，同时为材料分配适当的属性。

步骤二：定义边界条件在进行分析之前，需要定义边界条件。

这包括约束和加载。

约束定义模型上的固定边界或自由边界，加载定义施加到模型上的力或压力。

步骤三：生成网格完成模型和边界条件的定义后，需要在模型上生成网格。

ABAQUS 使用有限元方法进行分析，因此需要将模型离散成许多小单元。

可以根据应用的需要选择不同类型的网格单元。

步骤四：设置分析类型和参数在进行分析之前，需要选择适当的分析类型。

ABAQUS 支持静态、动态、非线性、热传导等多种分析类型。

根据需要进行选择，并设置相应的参数，如分析步数、时间步长、收敛准则等。

步骤五：运行分析设置好分析类型和参数后，可以通过点击运行按钮或通过命令行启动分析。

ABAQUS 将根据定义的模型、边界条件、网格和参数执行分析。

分析可能需要一段时间才能完成，具体时间取决于模型的复杂性和计算机性能。

步骤六：结果后处理一旦分析完成，可以进行结果的后处理。

ABAQUS 提供了丰富的后处理功能，可以通过图形界面或脚本进行结果可视化、数据提取和报告生成。

总结以上是使用 ABAQUS 执行分析的一般步骤。

准备模型、定义边界条件、生成网格、设置分析类型和参数、运行分析以及结果后处理是执行任何分析任务的关键步骤。

掌握这些步骤将使您能够更好地使用 ABAQUS 进行工程分析。
