可控半波整流

三相半波可控整流电路工作原理三相半波可控整流电路是一种常见的电力电子器件，其工作原理是利用可控硅器件控制电流的通断，实现交流电到直流电的转换。

三相半波可控整流电路由三相交流电源、可控硅和负载组成。

其中，交流电源为三相交流电源，分别为A、B、C相，通过变压器进行降压和电压的匹配；可控硅是一种半导体器件，能够通过控制电流的方式实现通断；负载则是整流电路中电流流过的部分。

在三相半波可控整流电路中，每个可控硅的控制信号是通过控制电极与控制触发电路连接实现的。

当可控硅的控制电极电压大于门极电压时，可控硅通断，电流可以从交流电源中流入负载；当控制电极电压小于门极电压时，可控硅关闭，电流无法流入负载。

通过控制可控硅的通断，就可以控制整流电路中的电流流向，从而实现交流电到直流电的转换。

具体来说，当可控硅工作在通态时，正半周的电流流过负载，为直流电流；而当可控硅工作在断态时，负半周的电流无法通过可控硅，负载两端的电压为零。

通过这种方式，交流电信号就能够被转换成直流电信号。

在三相半波可控整流电路中，由于有三个可控硅，因此每个可控硅的工作时间只有1/3周期。

在交流电的每个周期内，只有一个可控硅工作，其余两个处于断态。

通过控制不同的可控硅，就能够实现单相整流、二相整流和三相整流。

同时，在整流过程中，要确保三个可控硅的触发角不同，以确保整流电路的稳定工作。

三相半波可控整流电路的应用非常广泛，特别是在工业领域中。

它可以将三相交流电转换成直流电，用于直流电机的驱动和电力输送等方面。

通过控制可控硅的通断，可以实现对电流的控制，从而实现对负载的控制。

此外，三相半波可控整流电路还具有体积小、效率高、操作方便等特点，广泛应用于各种类型的工业设备中。

总之，三相半波可控整流电路是一种重要的电力电子器件，通过可控硅的控制实现交流电到直流电的转换。

它在工业领域有着广泛的应用，可以实现对负载的精确控制，提高设备的效率和稳定性。

随着电力电子技术的发展，相信三相半波可控整流电路在未来会有更加广泛的应用。

三相半波可控整流电路作用三相半波可控整流电路是一种常见的电路类型，用于将交流电转换成直流电。

它的主要作用就是在无法使用单相整流时实现直流电的转换，同时也可以对输出的电流进行控制，使其具有稳定的特性。

在本文中，我们将为您详细介绍三相半波可控整流电路的作用和原理。

一、三相半波可控整流电路的原理三相半波可控整流电路的原理是将三相电源输入电路中，通过选择不同的晶闸管通导角度，使一个相的输出电流进行控制。

在三个周期中，只有一个周期的输出电流被导通，其余两个周期的输出电流被截断。

因此，三相半波可控整流电路的输出电流是不连续的，但输出电压是近似直流的。

二、三相半波可控整流电路的作用1. 实现交流电到直流电的转换三相半波可控整流电路通过对输出电流进行控制，把输入的交流电转变成近似直流电。

这对于需要直流电源的电器非常重要，如大型机械设备、控制系统等。

2. 降低电能消耗三相半波可控整流电路可以减少电压波动和电流的峰值，从而减少电能消耗。

这种电路在工业生产中经常被使用，可以有效降低生产成本。

3. 提高电能效率三相半波可控整流电路的使用可以提高电能的利用效率。

通过控制输出电流，可以使其保持稳定，从而提高系统的效率和性能。

4. 实现自动调节三相半波可控整流电路还可以设计自动调节功能，使输出电流自动调节，以保证系统的稳定性。

这种功能在需要连续性输出电流的工业生产中特别有用。

三、三相半波可控整流电路的应用三相半波可控整流电路广泛应用于各种工业和农业领域，如雕刻、切割、搬运和农业机械，汽车制造等。

在这些应用中，三相半波可控整流电路可以实现高效能的直流电源，为设备提供稳定、可靠的电源。

此外，它也被广泛应用于电气驱动、自动控制、机器视觉等领域。

总之，三相半波可控整流电路的作用在工业生产中是不可替代的，它可以实现电能转换、降低耗能、提高效能、实现自动调节。

有了这种电路，我们可以更加轻松、高效地完成各种生产任务。

单相半波可控整流电路实验报告实验目的:
通过单相半波可控整流电路实验，掌握半波可控整流电路的性能及其参数的测量方法。

实验原理:
单相半波可控整流电路是一种电源型可控整流电路，其主要由晶闸管、变压器、电感、电容等元器件组成。

在正半周中，晶闸管把电源电压加到负载上;而在负半周中，集电极电压为零，晶闸管闭合，负载电压等于零。

当控制角度为α时，输出电压的平均值为2Umax/π,当负载电流为I时，晶闸管的导通持续时间为
t=α/360°,输出电压的有效值为Vrms=Umax/√2。

实验装置:
单相半波可控整流电路实验用途是：通过观察电路实验现象，掌握半波可控整流电路的性能，熟悉参数的测量方法和标定；这是电力电子技术中最基础的实验之一。

实验内容：
1. 熟悉半波可控整流电路的构造和工作原理；
2. 测量晶闸管电流和电压值；
3. 手动测量及用示波器观测负载电压和电流波形；
4. 测量晶闸管控制角度和电压设定值；
5. 测量电路输入和输出电流及功率。

实验结果和分析：
在实验中，得到了以下结果：
1. 测得晶闸管最大电压为500V，维斯基电压为1.25V；
2. 测得晶闸管最大电流为20A，输入电流为3A左右；
3. 测得晶闸管的最大功率为120W，输入功率为2.1W左右；
4. 使用示波器测量输出电压及电流波形，可以直观的看到波形
的正弦性和对称性。

总结：
通过该实验，深刻理解半波可控整流电路的原理及性能，掌握
了半波可控整流电路的电路构建与参数测量方法。

同时，加深了
对电力电子器件的认识，为今后的学习和研究奠定了坚实的基础。

实验目的：1. 了解三相半波可控整流电路的原理和工作方式；2. 学习使用数字电压表和示波器等仪器进行电路参数测量；3. 掌握实验中的电路搭建及参数调试方法。

实验器材和仪器：1. 三相变压器2. 三相全控桥整流电路模块3. 三相电阻负载4. 数字电压表5. 示波器6. 电缆和连接器等实验原理：三相半波可控整流电路是一种常用的电能调节电路，通过控制可控硅实现对三相交流电信号的半波整流，可以实现对电源输出功率的控制，被广泛应用于电力调节和电机控制等领域。

实验中，我们需要了解三相交流电信号的波形特性、半波整流电路的工作原理和控制方法，以及数字电压表和示波器的使用方法。

实验步骤：1. 将三相变压器连接至三相交流电源，并接入三相全控桥整流电路模块和三相电阻负载。

保证接线正确并紧固端子。

2. 分别连接数字电压表和示波器至电路中，用于测量电压和波形。

3. 打开电源，调节三相变压器输出电压为合适数值，确保电路工作在正常工作范围。

4. 通过控制可控硅触发脉冲信号，实现对半波整流电路的控制，观察电压和电流波形的变化。

5. 使用数字电压表和示波器分别测量并记录输出电压、输出电流和波形特性，包括峰值、均值、谐波含量等参数。

实验结果与分析：1. 经过实验，我们得到了三相半波可控整流电路的电压和电流波形数据，通过分析这些数据，可以得到电路的输出功率、效率和电流谐波等重要参数，为后续电路设计和控制提供了参考依据。

2. 通过调节可控硅触发角，我们观察到了电路输出电压的变化规律，进一步验证了半波整流电路的控制特性。

3. 实验数据的测量准确性和稳定性对实验结果的分析具有重要意义，确保了实验结果的可信度和准确性。

结论：三相半波可控整流电路的实验结果表明，该电路可以实现对三相交流电信号的半波整流和功率控制，通过控制可控硅的触发信号，实现对输出电压和电流波形的调节和监测。

这为电能调节和电机控制等领域的应用提供了重要参考。

在实验中，我们还学习了数字电压表和示波器等仪器的使用方法，提高了实验操作和数据处理的能力，为今后的实验研究奠定了基础。

单相半波可控整流电路是一种常见的电力控制电路，它在工业领域和家用电器中都有着广泛的应用。

本文将从工作原理、电路结构和应用范围等方面对单相半波可控整流电路进行详细介绍。

一、工作原理1.1 整流电路的基本原理在交流电路中，为了将交流电转换为直流电以供电子设备使用，需要采用整流电路。

整流电路的基本原理是利用二极管或可控硅等器件对交流电进行单向导通，将其转换为直流电。

而可控整流电路是在传统整流电路的基础上引入了可控器件，如可控硅，从而实现对电流的精确控制。

1.2 半波可控整流电路的工作原理半波可控整流电路是一种简单的可控整流电路，它采用单相交流电源，并通过可控硅来控制电流的导通。

在正半周，可控硅导通，电流正常通过；而在负半周，可控硅不导通，电流被截断。

通过对可控硅的触发角控制，可以实现对输出电流的精确调节。

1.3 工作原理总结通过上述介绍可以看出，单相半波可控整流电路利用可控硅对交流电进行单向导通，实现了对电流的精确控制。

其工作原理简单清晰，便于实际应用，并且具有高效稳定的特点。

二、电路结构2.1 单相半波可控整流电路的基本结构单相半波可控整流电路的基本结构包括交流电源、变压器、可控硅和负载电阻等组成。

其中，交流电源通过变压器降压后接入可控硅，可控硅的触发装置接受控制信号，控制可控硅的导通角，从而实现对输出电流的调节。

负载电阻则接在可控硅的输出端，用于消耗电能并提供电源。

2.2 功能模块的详细介绍交流电源：作为单相半波可控整流电路的输入电源，一般为家用交流电，其电压和频率根据实际需求进行选择。

变压器：用于降低交流电源的电压，保证可控硅和负载电阻正常工作。

可控硅：作为电路的核心器件，可控硅的导通和截断状态由外部控制信号决定，从而实现对电流的精确控制。

负载电阻：接在可控硅的输出端，用于消耗电能并提供直流电源。

2.3 电路结构总结单相半波可控整流电路的基本结构清晰明了，各功能模块之间相互协调，实现了从交流电到可控直流电的转换和精确控制。

三相半波可控整流电路原理晶闸管又称可控硅SCR(Silicon Controlled Rectifier)，属于典型的半控型器件。

能承受的电压和电流容量最高，工作可靠，在大容量的场合具有重要地位。

其基本特性有：其静态特性如图1-1所示。

由图1-1我们知道，晶闸管的静态特性与二极管极为相似，可以分为正向特性和反向特性。

其中，正向特性有：其反向特性与二极管类似，为：简单来说，晶闸管正反向都有能够承受的极限电压，超过这个电压，晶闸管就可能被击穿损坏。

而在正常工作状态下，我们只能通过门极电流控制晶闸管导通，不能控制其关断，所以称晶闸管为半控型器件。

一般来说，要导通晶闸管需要满足两个条件：而要关断已经导通的晶闸管，只能使晶闸管的电流降到接近于零的某一数值以下。

交流-直流（AC-DC）变换又称为整流。

由于整流电路一般功率较大，且可由电网电压来关断晶闸管，所以单纯的整流电路多采用晶闸管。

整流电路的类型很多，按照整流后的电流波形可以分为半波整流和全波整流，按照交流电源的相数可以分为单相整流和三相整流，按照所使用的电力电子器件可以分为不可控整流（二极管），半控整流（晶闸管）和全控整流（GTO,IGBT）一般来说，由于晶闸管的关断特性，整流电路会对负载的类型（电阻性负载，阻感性负载）较为敏感。

此处仅以较为简单的电阻性负载为例。

单相半波整流电路的电路图如图3-1（a）所示。

若图中电力电子器件为二极管则为不可控整流电路，输出波形为正弦波的正半周期。

图中采用晶闸管，为单相半波可控整流电路。

开始分析整流电路前需要解释几个概念：在一个电周期内，电路经历了如下几个过程：综上，输出电压U_d波形如图3-1（d）所示。

通过分析，我们可以计算出输出的直流电压的大小：U_d=\frac{1}{2\pi} \int_\alpha ^\pi \sqrt{2}U_2sin(\omega t)d\omega t=\frac{\sqrt{2}U_2}{2\pi}(1+cos\alpha)当\alpha=0时，此时可控整流退化为不可控整流，输出电压U_d最大，有U_d=0.225U_2由此可见，单相半波整流电压会损失相当一部分的电压。

一、实验目的1. 理解单相半波可控整流电路的工作原理。

2. 掌握单结晶体管触发电路的调试方法。

3. 研究单相半波可控整流电路在不同负载条件下的工作特性。

4. 计算整流电压和整流电流的平均值及电流的有效值。

二、实验原理单相半波可控整流电路主要由变压器、晶闸管、负载电阻和触发电路组成。

晶闸管在触发电路的控制下导通，实现交流电到直流电的转换。

通过调节触发电路，可以改变晶闸管导通的时刻，从而改变输出电压的平均值。

三、实验仪器与设备1. 单相半波可控整流电路实验板2. 直流电压表3. 直流电流表4. 交流电压表5. 单结晶体管触发电路6. 电源7. 负载电阻四、实验步骤1. 搭建实验电路：根据实验板上的接线图，连接变压器、晶闸管、负载电阻和触发电路。

2. 调试触发电路：调整触发电路的参数，确保晶闸管在适当的时刻导通。

3. 观察波形：使用示波器观察晶闸管各点电压波形，记录波形特征。

4. 测试不同负载：更换不同阻值的负载电阻，观察输出电压和电流的变化。

5. 计算平均值和有效值：根据实验数据，计算整流电压和整流电流的平均值及电流的有效值。

五、实验结果与分析1. 电阻性负载：当负载为电阻时，输出电压和电流的平均值与晶闸管导通角度成正比。

随着控制角增大，输出电压降低，输出电流增大。

2. 电感性负载：当负载为电感性时，输出电压和电流的平均值与晶闸管导通角度成反比。

随着控制角增大，输出电压升高，输出电流降低。

3. 续流二极管：在电感性负载中，加入续流二极管可以改善输出电压波形，降低晶闸管的电流峰值。

六、实验结论1. 单相半波可控整流电路可以实现交流电到直流电的转换，输出电压和电流的平均值与晶闸管导通角度有关。

2. 在电感性负载中，加入续流二极管可以改善输出电压波形，降低晶闸管的电流峰值。

3. 实验结果与理论分析基本一致。

七、实验心得1. 通过本次实验，加深了对单相半波可控整流电路工作原理的理解。

2. 掌握了单结晶体管触发电路的调试方法，提高了动手能力。

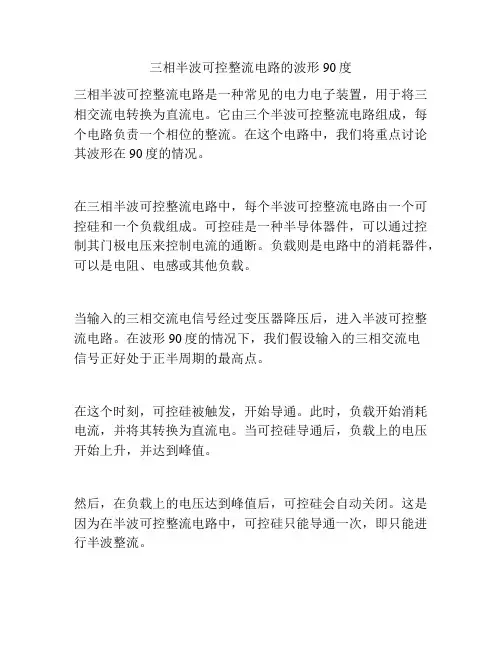

三相半波可控整流电路的波形90度
三相半波可控整流电路是一种常见的电力电子装置，用于将三相交流电转换为直流电。

它由三个半波可控整流电路组成，每个电路负责一个相位的整流。

在这个电路中，我们将重点讨论其波形在90度的情况。

在三相半波可控整流电路中，每个半波可控整流电路由一个可控硅和一个负载组成。

可控硅是一种半导体器件，可以通过控制其门极电压来控制电流的通断。

负载则是电路中的消耗器件，可以是电阻、电感或其他负载。

当输入的三相交流电信号经过变压器降压后，进入半波可控整流电路。

在波形90度的情况下，我们假设输入的三相交流电
信号正好处于正半周期的最高点。

在这个时刻，可控硅被触发，开始导通。

此时，负载开始消耗电流，并将其转换为直流电。

当可控硅导通后，负载上的电压开始上升，并达到峰值。

然后，在负载上的电压达到峰值后，可控硅会自动关闭。

这是因为在半波可控整流电路中，可控硅只能导通一次，即只能进行半波整流。

在可控硅关闭后，负载上的电压开始下降，并最终降为零。

此时，一个半周期的整流过程就完成了。

在波形90度的情况下，其他两个相位的半波可控整流电路也会按照同样的原理工作。

它们分别在180度和270度的时刻进行整流，并最终将三相交流电转换为直流电。

总结起来，三相半波可控整流电路在波形90度的情况下，通过控制可控硅的导通时间来实现对交流电的整流。

它可以将三相交流电转换为直流电，并具有较高的效率和稳定性。

这种电路在工业领域中得到广泛应用，例如电力变换、直流驱动等方面。

单相可控半波整流电路单相可控半波整流电路是一种常用的电路，它可以将低压交流电转换为直流电，具有输出电流稳定、响应速度快的优点。

下面，我将分步骤阐述单相可控半波整流电路的实现过程。

第一步是元件连接。

单相可控半波整流电路主要由四个元件组成：变压器、可控硅、负载和直流滤波器。

变压器可以将交流电降压，可控硅则起到开关作用，负载则是直接消耗电流的元件，直流滤波器则起到平滑输出电流的作用。

这四个元件需要按照一定的连接方式进行连接，组成一个成熟的电路。

第二步是电流控制。

可控硅起到开关作用，当可控硅接通时，电流就可以流过负载，反之则不行。

通过对可控硅进行控制，可以实现对电流的控制。

控制可控硅需要一个触发器，当触发器接通时可控硅才能正常工作，触发器可以是电压比较器、定时器等。

第三步是输出电流稳定化。

在直流滤波器的作用下，输出的直流电流会受到一定的影响，如果不进行稳定化处理，输出电流就会出现波动，影响电路的正常工作。

为了使输出电流更加稳定，可以采用调节器或稳压器等元件，合理控制电路的整体输出。

当然，输出电流的稳定化也需要根据具体情况进行调整，不同的负载对于输出电流的要求也不同，需要根据用户的需求定制电路。

以上就是单相可控半波整流电路的实现过程，虽然需要一定的技术和理论知识支持，但是掌握了这些知识之后，可以有效地应用在电路设计和实现过程中。

值得注意的是，电路实现的过程需要严格遵守安全规定，特别是在接触高压电的时候更是需要注意安全，防止发生电击事故。

总之，只有充分掌握相关的技术和知识，才能够实现有效、稳定的单相可控半波整流电路。

单相半波可控整流电路仿真实现
姓名：杜欢欢学号：2011301030101 班级：电技111 一、单相半波可控整流电路基本工作原理
（1）在电源电压正半波（0~π区间），晶闸管承受正向电压，脉冲uG在ωt=α处触发晶闸管，晶闸管开始导通，形成负载电流id,负载上有输出电压和电流。

（2）在ωt=π时刻，u2=0，电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为零。

（3）在电源电压负半波（π~2π区间），晶闸管承受反向电压而处于关断状态，负载上没有输出电压，负载电流为零。

（4）直到电源电压u2的下一周期的正半波，脉冲uG在ωt=2π+α处又触发晶闸管，晶闸管再次被触发导通，输出电压和电流又加在负载上，如此不断重复。

单相半波电阻性负载可控整流电路原理图如图1所示：
图1 单相半波电阻性负载可控整流电路
经理论分析得，单相半波电阻性负载可控整流电路理论分析波形如图2所示：
图2 单相半波电阻性负载可控整流电路理论波形
二、单相半波可控电路仿真实现及结果分析
于MATLAB的 Simulink 仿真模块的单相半波电阻性负载可控整流电路仿真模型如图 3所示：
图3 单相半波电阻性负载可控整流电路仿真模型
仿真模型中使用的模块提取路径见表1：
表1
仿真波形:采用以上参数,品闸管的控制角= 30，单相半波电阻性负载可控整流电路仿真波形如图4所示：
图4 仿真波形
三、软件的界面
其界面上的功能解释如下：
1.菜单
2. 工具栏
3. 命令窗口
4. 当前路径浏览器
5. 工作空间浏览器
6. 命令历史浏览器。

单相半波可控整流电路的设计一、引言单相半波可控整流电路是一种常见的电力电子设备，广泛应用于各种电源及调节系统中。

本文将对单相半波可控整流电路的设计进行深入的探讨，包括电路原理、设计步骤、参数计算等内容。

二、电路原理单相半波可控整流电路由半控桥和滤波电路组成。

半控桥由两个可控硅和两个二极管组成，可控硅用于实现整流操作，二极管用于构成半波整流电路。

滤波电路包括电感和电容，用于平滑输出电压。

三、设计步骤3.1 选择可控硅和二极管根据需求确定可控硅的额定电流和电压，选择合适的型号。

选取二极管时，应保证其耐压和额定电流满足需求。

3.2 计算滤波电感和电容值根据输出电流和输出电压的要求，选择合适的滤波电感和电容的值。

计算时应考虑电路中的损耗和纹波等因素。

3.3 计算电阻的值为了实现触发电路的控制，通常需要在可控硅的触发极上串联一个电阻。

根据触发电流和触发电压，计算电阻的值。

3.4 绘制电路图根据上述参数计算的结果，绘制单相半波可控整流电路的电路图。

确保电路图的连接正确，各元器件符合实际物理布局。

3.5 进行电路仿真使用电路仿真软件对所设计的电路进行仿真，验证电路的性能和稳定性。

根据仿真结果，对电路进行必要的调整和优化。

四、参数计算4.1 可控硅的额定电流和电压根据设备的需求和规格，确定可控硅的额定电流和电压。

一般情况下，可控硅的额定电流应大于实际电路中的最大电流值，额定电压应大于电路中的最大电压。

4.2 二极管的耐压和额定电流根据可控硅的额定电流和电压，选择合适的二极管。

二极管的耐压应大于电路中的最大电压，额定电流应大于可控硅的额定电流。

4.3 滤波电感和电容的值根据输出电流和电压的要求，计算滤波电感和电容的值。

电感和电容的计算公式为：电感值 L = (Vp - Vo) / (2 * π * f * I) 电容值 C = I / (2 * π * f * ΔV)其中，Vp为峰值输入电压，Vo为输出电压，f为频率，I为输出电流，ΔV为纹波电压。

三相半波可控整流电路的设计三相半波可控整流电路是一种常用的电力电子变换器，常用于交流电源装置、直流电机驱动器和电压调节器等场合，其工作原理是通过对三相交流电进行控制，使其变为可控的单相直流电。

以下是关于三相半波可控整流电路的设计和工作原理的详细介绍。

一、三相半波可控整流电路的工作原理三相半波可控整流电路的输入是三相交流电源，通过可控硅器件（一般使用晶闸管）对交流电进行控制，使其变为可控的单相直流电。

整流电路由控制电路、整流电路和滤波电路三部分组成，主要包括三相变压器、可控硅器件和直流滤波电容等。

整流电路的工作过程如下：1.输入三相交流电源通过三相变压器降压，并经过整流电路的可控硅器件。

通过控制可控硅器件的导通和关断实现对交流电的控制。

2.当可控硅器件导通时，交流电流通过整流电路进入负载。

此时交流电流的方向被控制为和输入电源相同时，负载消耗正向电流。

3.当可控硅器件关断时，交流电流无法通过整流电路进入负载，此时负载上的电压降为零。

4.通过改变可控硅器件的导通角控制电流的大小，从而控制负载上的直流电压。

1.整流电压控制整流电压的控制是通过改变可控硅器件的导通角来实现的。

导通角越大，整流电压越高。

因此，设计需要确定可控硅器件的导通角范围，以满足负载对直流电压的需求。

2.整流电压波动限制为了使整流电压稳定，设计中需要考虑添加滤波电容以限制整流电压的波动。

滤波电容的选取需要根据负载电流和波动限制来确定。

一般情况下，电容的容值越大，波动越小。

3.整流电流控制为了保护负载和整流电路中的可控硅器件，需要考虑整流电流的控制。

可以通过添加电流限制保护装置，当整流电流超过设定值时进行限制。

4.整流效率和功率因数设计中还需要考虑整流电路的效率和功率因数。

整流电路的效率可以通过合理选择变压器和可控硅器件来提高。

功率因数则可以通过加入功率因数校正电路来提高。

5.控制电路设计控制电路包括触发电路和控制电压调节电路。

触发电路用于触发可控硅器件的导通；控制电压调节电路用于调节整流电压的大小。

单相半波可控整流电路简介单相半波可控整流电路是一种常见的电力电子装置，用于将交流电转换为直流电。

它的主要原理是通过可控硅器件对输入电压进行控制，使得只有正半周的电压被整流，从而得到单相半波直流电。

原理单相半波可控整流电路由可控硅器件和负载组成。

可控硅器件通常采用双向晶闸管（thyristor）或二极管。

当可控硅器件接通时，电流可以正常通过；当可控硅器件关断时，电流无法通过。

在单相半波可控整流电路中，当输入电压为正弦波时，可控硅器件的触发角（trigger angle）决定了电路的整流效果。

当触发角为0时，每个输入周期只有一半的电压被整流，也就是单相半波整流。

整流后的电压的波形和输入电压的正半周波形相同，只是幅值减小。

在整流电路中，还需要一个滤波电容来平滑输出电压。

滤波电容能够抵消整流电路中电流的脉动，从而提供相对平稳的直流输出电压。

电路图下面是单相半波可控整流电路的基本电路图：+---------+| |AC Supply ----+----+-----+-----+ Thyristor|| | | +---------+| | | | || | | |C RL Load DC Output| | || | |+----+----------------+工作过程1.当输入交流电压的正半周期开始时，可控硅器件被触发打开。

2.电流开始流过负载和可控硅器件。

此时，整流电压几乎等于输入电压，电流方向由左到右。

3.当输入电压的正半周周期结束时，可控硅器件被触发关断。

在此期间，整流电压几乎为零。

4.在可控硅器件关断期间，滤波电容开始发挥作用，通过向负载提供电流来平稳输出。

5.上述过程不断重复，从而实现单相半波整流。

优点和缺点单相半波可控整流电路具有以下优点和缺点：优点•简单的电路结构，易于实现。

•整流效率较高，通常达到80%~90%。

•输出电压相对平稳，适用于对电压波动要求不高的应用。

缺点•输出电压脉动较大，无法满足对电压平稳性要求较高的应用。

一.单项半波不控整流电路
1.当电压为正半周时，二极管导通
2.当电压为负半周时，二极管截止
3.电路中电感的储能作用使二极管的导通角度增加了0
4.利用二极管的单相导电性实现整流
二.单相半波可控整流电路
1.为了控制导通时间，用晶闸管代替二极管
①当电压正半周，晶闸管导通还需要门极施加正的触发电流。

在此之前，负载两端电压为零。

②当电压正半周，晶闸管门极有正的触发电流，晶闸管导通。

此时负载两端电压等于电源电压。

③当电压负半周期，晶闸管反偏截止。

2.直流输出电压平均值
3.晶闸管承受的最大电压
当电压处于负半周最大值时，晶闸管承受的电压最大为:√2U
三.带阻感负载的单相半波可控整流电路
阻感负载的工作特点：电感对电流的变化有抗拒作用，使得流过电感的电流不会发生突变。

1.0-wt1：
①.电压正半周，但是晶闸管门极没有触发电流，晶闸管截止。

②.晶闸管反偏，负载两端电压为零，晶闸管两端电压为电源电压U
2.wt1-Π
①.电压正半周，晶闸管门极有正的触发电路，晶闸管导通
②.晶闸管导通，负载两端电压为电源电压，晶闸管两端电压为零
3.Π-wt2
①.电源电压负半周，由于电感的作用，流过晶闸管的电流为正，晶闸管导通
②.晶闸管导通，负载两端电压等于电压电压，晶闸管两端电压为零
③.由于电感对电流的变化的抗拒作用，使得触发角a变大。

4.当晶闸管导通时，有：
四、结语
希望本文对大家能够有所帮助。
