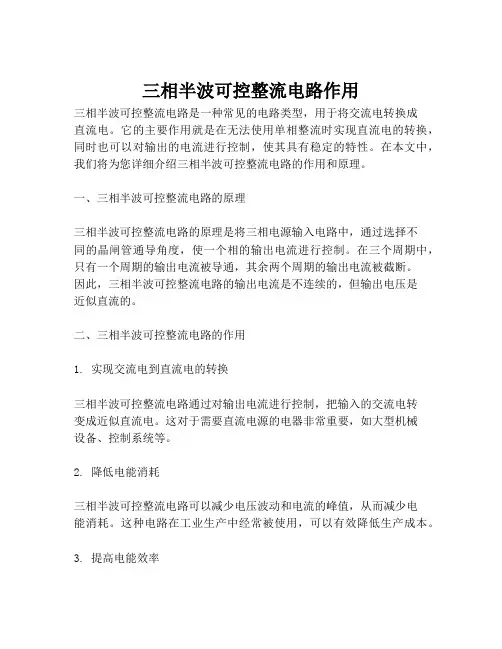

三相半波可控整流电路作用三相半波可控整流电路是一种常见的电路类型，用于将交流电转换成直流电。
它的主要作用就是在无法使用单相整流时实现直流电的转换，同时也可以对输出的电流进行控制，使其具有稳定的特性。
在本文中，我们将为您详细介绍三相半波可控整流电路的作用和原理。
一、三相半波可控整流电路的原理三相半波可控整流电路的原理是将三相电源输入电路中，通过选择不同的晶闸管通导角度，使一个相的输出电流进行控制。
在三个周期中，只有一个周期的输出电流被导通，其余两个周期的输出电流被截断。
因此，三相半波可控整流电路的输出电流是不连续的，但输出电压是近似直流的。
二、三相半波可控整流电路的作用1. 实现交流电到直流电的转换三相半波可控整流电路通过对输出电流进行控制，把输入的交流电转变成近似直流电。
这对于需要直流电源的电器非常重要，如大型机械设备、控制系统等。
2. 降低电能消耗三相半波可控整流电路可以减少电压波动和电流的峰值，从而减少电能消耗。
这种电路在工业生产中经常被使用，可以有效降低生产成本。
3. 提高电能效率三相半波可控整流电路的使用可以提高电能的利用效率。
通过控制输出电流，可以使其保持稳定，从而提高系统的效率和性能。
4. 实现自动调节三相半波可控整流电路还可以设计自动调节功能，使输出电流自动调节，以保证系统的稳定性。
这种功能在需要连续性输出电流的工业生产中特别有用。
三、三相半波可控整流电路的应用三相半波可控整流电路广泛应用于各种工业和农业领域，如雕刻、切割、搬运和农业机械，汽车制造等。
在这些应用中，三相半波可控整流电路可以实现高效能的直流电源，为设备提供稳定、可靠的电源。
此外，它也被广泛应用于电气驱动、自动控制、机器视觉等领域。
总之，三相半波可控整流电路的作用在工业生产中是不可替代的，它可以实现电能转换、降低耗能、提高效能、实现自动调节。
有了这种电路，我们可以更加轻松、高效地完成各种生产任务。
1.三相半波可控整流电路（电阻性负载）1.1三相半波可控整流电路（电阻性负载）电路结构为了得到零线变压器二次侧接成星形得到零线，为了给三次谐波电流提供通路，减少高次谐波的影响，变压器一次绕组接成三角形，为△/Y接法。
三个晶闸管分别接入a、b、c三相电源，其阴极连接在一起为共阴极接法。
如图1.du R1VT3VTd i2VTr T图1.三相半波可控整流电路原理图（电阻性负载）1.2三相半波可控整流电路工作原理（电阻性负载）1)在ωt1-ωt2区间，有Uu＞Uv，Uu＞Uw，U相电压最高，VT1承受正向电压，在ωt1时刻触发VT1导通，导通角θ=120°，输出电压Ud=Uu。
其他两个晶闸管承受反向电压而不能导通。
VT1通过的电流It1与变压器二次侧u相电流波形相同，大小相等，可在负载电阻R两端测试。
2)在ωt2-ωt3区间，有Uv＞Uu，V相电压最高，VT2承受正向电压，在ωt2时刻触发VT2导通，Ud=Uv。
VT1两端电压Ut1=Uu-Uv=Uuv＜0，晶闸管VT1承受反向电压关断。
3）在ωt3-ωt4区间，有Uw＞Uv，W相电压最高，VT3承受正向电压，在ωt3时刻触发VT3导通，Ud=Uw。
VT2两端电压Ut2=Uv-Uw=Uvw＜0，晶闸管VT2承受反向电压关断。
在VT3导通期间VT1两端电压Ut1=Uu-Uw=Uuw＜0。
这样在一个周期内，VT1只导通120°，在其余240°时间承受反向电压而处于关断状态。
1.3三相半波可控整流电路仿真模型（电阻性负载）根据原理图用matalb软件画出正确的三相半波可控整流电路（电阻性负载）仿真电路图如图2所示：图2.三相半波可控整流电路仿真模型（电阻性负载）脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟分别为（α+30）/360*0.02，（α+120+30）/360*0.02，（α+240+30）/360*0.02。

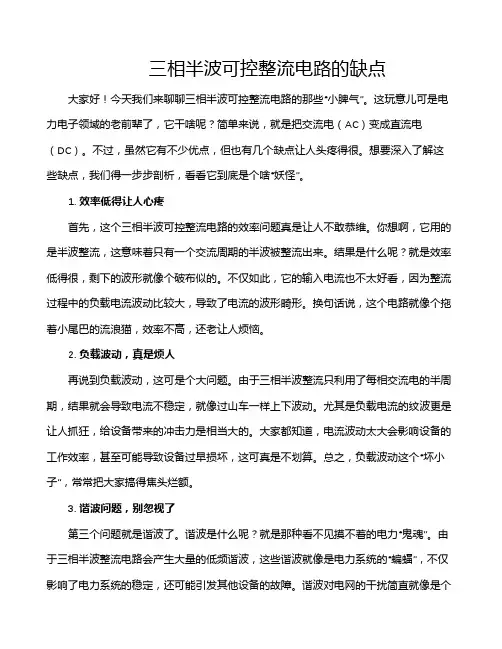

三相半波可控整流电路的缺点大家好！今天我们来聊聊三相半波可控整流电路的那些“小脾气”。
这玩意儿可是电力电子领域的老前辈了，它干啥呢？简单来说，就是把交流电（AC）变成直流电（DC）。
不过，虽然它有不少优点，但也有几个缺点让人头疼得很。
想要深入了解这些缺点，我们得一步步剖析，看看它到底是个啥“妖怪”。
1. 效率低得让人心疼首先，这个三相半波可控整流电路的效率问题真是让人不敢恭维。
你想啊，它用的是半波整流，这意味着只有一个交流周期的半波被整流出来。
结果是什么呢？就是效率低得很，剩下的波形就像个破布似的。
不仅如此，它的输入电流也不太好看，因为整流过程中的负载电流波动比较大，导致了电流的波形畸形。
换句话说，这个电路就像个拖着小尾巴的流浪猫，效率不高，还老让人烦恼。
2. 负载波动，真是烦人再说到负载波动，这可是个大问题。
由于三相半波整流只利用了每相交流电的半周期，结果就会导致电流不稳定，就像过山车一样上下波动。
尤其是负载电流的纹波更是让人抓狂，给设备带来的冲击力是相当大的。
大家都知道，电流波动太大会影响设备的工作效率，甚至可能导致设备过早损坏，这可真是不划算。
总之，负载波动这个“坏小子”，常常把大家搞得焦头烂额。
3. 谐波问题，别忽视了第三个问题就是谐波了。
谐波是什么呢？就是那种看不见摸不着的电力“鬼魂”。
由于三相半波整流电路会产生大量的低频谐波，这些谐波就像是电力系统的“蝙蝠”，不仅影响了电力系统的稳定，还可能引发其他设备的故障。
谐波对电网的干扰简直就像是个隐形的杀手，让人心里不安，生怕哪一天就会出现问题。
所以，有了这个电路，最好还是得多花点心思去处理这些讨厌的谐波。
4. 结构复杂，麻烦不断说到结构，这个电路的设计也不简单。
三相半波可控整流电路的结构，虽然从技术上讲不算特别复杂，但在实际应用中，布线、控制和调节等方面的麻烦可真不少。
整流过程中的每一个小细节都得仔细琢磨，不然稍有不慎就可能出现问题。
这就像是做饭时需要精确控制火候一样，稍不留神，就可能弄巧成拙。
三相半波可控整流电路1. 电阻负载(1) 工作原理三相半波可控整流电路如图1 a) 所示。
为得到零线，变压器二次侧必须接成星形，而一次侧接成三角形，避免3次谐波电流流人电网。
三个晶闸管分别接入a、b、c三相电源，它们的阴极连接在一起，称为共阴极接法，这种接法触发电路有公共端，连线方便。
假设将电路中的晶闸管换作二极管，并用VD表示，该电路就成为三相半波不可控整流电路，以下首先分析其工作情况。
此时，三个二极管对应的相电压中哪一个的值最大，则该相所对应的二极管导通，并使另两相的二极管承受反压关断，输出整流电压即为该相的相电压，波形如图1 d) 所示。
在一个周期中，器件工作情况如下：在ωt～ωt期21uu；在ωt～ωt期间，b 相电压最高，VD导通，= 相电压最高，间，αa3d12uuuu。
此后，导通，= 期间，c 相电压最高，VDVD导通，= ～ωt；在ωt cdb4323d在下一周期相当于ωt的位置即ωt时刻，VD又导通，重复前一周期的工作情114u o波形为三个120。
VD况。
如此，一周期中VD、VD、轮流导通，每管各导通d213相电压在正半周期的包络线。
在相电压的交点ωt、ωt、ωt处，均出现了二极管换相，即电312流由一个二极管向另一个二极管转移，称这些交点为自然换相点。
对三相半波可控整流电路而言，自然换相点是各相晶闸管能触发导通的最早时刻，将其作为o，要改变触发角只能是在此基础上α=0的起点，即α计算各晶闸管触发角则电若在自然换相点处触发相应的晶闸管导通，增大，即沿时间坐标轴向右移。
．路的工作情况与以上分析的二极管整流工作情况一样。
由单相可控整流电路可u 的过零点。
知，各种单相可控整流电路的自然换相点是变压器二次电压2o时，变压器二次侧 a 相绕组和晶闸管VT1的电流波形如当α = 0o，可见变压器二次所示，另两相电流波形形状相同，相位依次滞后120图1 e) 绕组电流有直流分量。
图1 f) 是VT两端的电压波形，由3段组成：第1段, VT导通期11uu= 导通期间，,，VT第2段，在VT关断后间，为一管压降，可近似为=0；VT1VT121uuuuuu u= 段，在VT导通期间，－－ = = ,为一段线电压；第3acaabbac VT13为另一段线电压。
