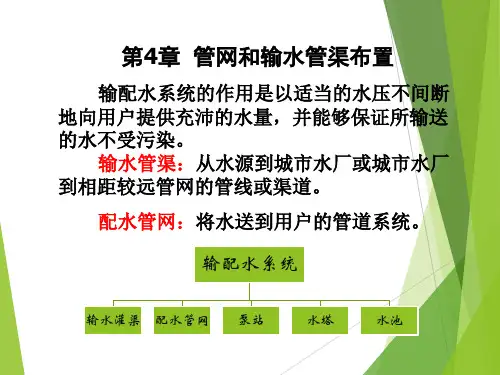

第4章 管网和输水管渠布置
- 格式:ppt
- 大小:516.50 KB
- 文档页数:16
第一章给水系统1.由高地水库供水给城市,如按水源和供水方式考虑,应属于哪类给水系统?水源方式属于地表水给水系统,按供水方式属于自流给水系统。
2.给水系统中投资最大的是哪一部分,试行分析。
输配水系统。
3.给水系统是否必须包括取水构筑物、水处理构筑物、泵站、输水管和管网、调节构筑物等,哪种情况下可省去其中一部分设施?不是。
大城市通常不设调节构筑物;地下水水质好可以省略水处理构筑物;水源处于适当高程,可以省去一级泵站或二级泵站或同时省去;城市附近山上有泉水时,可建泉室供水系统不设泵站。
4.什么是统一给水、分质给水和分压给水,哪种系统目前用得最多?统一给水:用同一系统供应生活、生产和消防等各种用水。
分质给水:水源经不同的水处理过程和管网,将不同水质的水供给各类用户。
分压给水:根据水压要求不同而供水。
用得最多的是统一给水系统。
5.水源对给水系统布置有哪些影响?①当地有丰富的地下水,可在城市上游或给水区内开凿管井或大口井。
②水源处于适当高程,能重力输水,可省去泵站;有泉水的,可建泉室。
③地表水为水源时,上游取水,加以处理。
④水源丰富,随用水量增长而发展为多水源给水系统。
⑤枯水季节、地下水位下降、海水倒灌时,采用跨流域、远距离取水方式。
6.工业给水有哪些系统,各适用于何种情况?①循环给水系统,火力发电、冶金、化工等冷却水用量大的企业中。
②复用给水系统,适用于在车间排出的水可不经过处理或略加处理就可供其它车间使用的情况。
7.工业用水量平衡图如何测定和绘制?水量平衡图起什么作用?查明水源水质和取水量,各用水部门的工艺过程和设备,现有计量仪表的状况,测定每台设备的用水量、耗水量、排水量、水温等,按厂区给水排水管网图核对,对于老的工业企业还应测定管道和阀门的漏水量。
了解工厂用水现状,采取节约用水措施,健全工业用水计量仪表,减少排水量,合理利用水资源以及对厂区给水排水管道的设计都很有用处。
第二章设计用水量1.设计城市给水系统时应考虑哪些用水量?①综合生活用水,包括居民生活用水和公共建筑及设施用水。
给水管网系统规划布置给水管网布置原则1.保证用户有足够的水量和水压,并保持输送的水质不受污染;2.必须保证供水安全可靠3.管渠的施工、运行和维护方便4.考虑分期建设的可能性,并留有充分的发展余地给水管网的规划布置主要受给水区域下列因素影响:地形起伏情况;天然或人为障碍物及其位置;街道情况及其用户的分布情况,尤其是大用户的位置;水源、水塔、水池的位置等。
二、给水管网布置的基本形式树状管网环状管网三、给水管网定线给水管网定线是指在地形平面图上确定管线的位置和走向。
定线时干管的延伸方向应于水流方向基本一致。
干管位置应从用水量较大的街区通过。
干管的间距,一般为500~800m 左右,连接管之间的间距一般在800~1000m 左右。
干管一般按城镇规划道路定线,尽量避免在高级路面或重要道路下通过,给水管线与构筑物、铁路以及其它管道的水平净距,均应参照有关规定。
为了保证给水管网的正常运行以及消防和管网的维修管理工作,管网上必须安装各种必要的附件,如阀门、消防栓、排气阀和泄水阀等。
阀门是控制水流、调节流量和水压的重要设备,阀门的布置应能满足故障管段的切断需要,其位置可结合连接管或重要支管的节点位置;消防栓易设在使用方便、明显易见之处,如路口、道边等位置。
在干管的高处应装设排气阀,在管线低处和两阀门之间的低处,应装设泄水管。
排水管道系统规划布置一、排水管道系统布置原则1.确定排水区界、排水流域和排水体制,然后布置排水管道,应按从主干管、干管、支管的顺序进行布置;2.充分利用地形,尽量采用重力流排除污水和雨水,并力求使管线最短和埋深最小;3.协调好与其它地下管线和道路等工程的关系,考虑好与企业内部管网的衔接;4.规划时要考虑到使管渠的施工、运行和维护方便;5. 规划布置时应远近期相结合,考虑分期建设的可能性,并留有充分的发展余地。
二、排水管道系统布置形式三、污水管道系统布置污水管道系统布置的主要内容有:1.确定排水区界、划分排水流域2.污水厂和出水口位置的选定应遵循以下原则选定污水厂和出水口的位置。

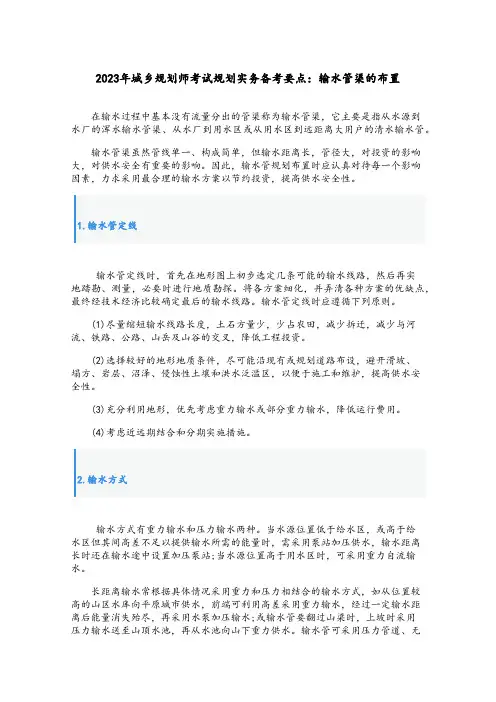

2023年城乡规划师考试规划实务备考要点:输水管渠的布置在输水过程中基本没有流量分出的管渠称为输水管渠,它主要是指从水源到水厂的浑水输水管渠、从水厂到用水区或从用水区到远距离大用户的清水输水管。
输水管渠虽然管线单一、构成简单,但输水距离长,管径大,对投资的影响大,对供水安全有重要的影响。
因此,输水管规划布置时应认真对待每一个影响因素,力求采用最合理的输水方案以节约投资,提高供水安全性。
1.输水管定线输水管定线时,首先在地形图上初步选定几条可能的输水线路,然后再实地踏勘、测量,必要时进行地质勘探。
将各方案细化,并弄清各种方案的优缺点,最终经技术经济比较确定最后的输水线路。
输水管定线时应遵循下列原则。
(1)尽量缩短输水线路长度,土石方量少,少占农田,减少拆迁,减少与河流、铁路、公路、山岳及山谷的交叉,降低工程投资。
(2)选择较好的地形地质条件,尽可能沿现有或规划道路布设,避开滑坡、塌方、岩层、沼泽、侵蚀性土壤和洪水泛滥区,以便于施工和维护,提高供水安全性。
(3)充分利用地形,优先考虑重力输水或部分重力输水,降低运行费用。
(4)考虑近远期结合和分期实施措施。
2.输水方式输水方式有重力输水和压力输水两种。
当水源位置低于给水区,或高于给水区但其间高差不足以提供输水所需的能量时,需采用泵站加压供水,输水距离长时还在输水途中设置加压泵站;当水源位置高于用水区时,可采用重力自流输水。
长距离输水常根据具体情况采用重力和压力相结合的输水方式,如从位置较高的山区水库向平原城市供水,前端可利用高差采用重力输水,经过一定输水距离后能量消失殆尽,再采用水泵加压输水;或输水管要翻过山梁时,上坡时采用压力输水送至山顶水池,再从水池向山下重力供水。
输水管可采用压力管道、无压隧洞或暗管、明渠,清水输水管一般采用压力管道,未经处理的原水除可采用压力管道输送外,还可以采用无压的隧洞和暗管、明渠输送。
无压的隧洞和暗管对管材要求低,其水流不得充满整个过水端面,水面上必须留有足够的透气空间与大气相通,否则会出现爆管等安全事故。
第一章给水系统1.由高地水库供水给城市,如按水源和供水方式考虑,应属于哪类给水系统?水源方式属于地表水给水系统,按供水方式属于自流给水系统.2.给水系统中投资最大的是哪一部分,试行分析。
输配水系统。
3.给水系统是否必须包括取水构筑物、水处理构筑物、泵站、输水管和管网、调节构筑物等,哪种情况下可省去其中一部分设施?不是。
大城市通常不设调节构筑物;地下水水质好可以省略水处理构筑物;水源处于适当高程,可以省去一级泵站或二级泵站或同时省去;城市附近山上有泉水时,可建泉室供水系统不设泵站.4.什么是统一给水、分质给水和分压给水,哪种系统目前用得最多?统一给水:用同一系统供应生活、生产和消防等各种用水.分质给水:水源经不同的水处理过程和管网,将不同水质的水供给各类用户.分压给水:根据水压要求不同而供水.用得最多的是统一给水系统。
5.水源对给水系统布置有哪些影响?①当地有丰富的地下水,可在城市上游或给水区内开凿管井或大口井。
②水源处于适当高程,能重力输水,可省去泵站;有泉水的,可建泉室。
③地表水为水源时,上游取水,加以处理.④水源丰富,随用水量增长而发展为多水源给水系统.⑤枯水季节、地下水位下降、海水倒灌时,采用跨流域、远距离取水方式。
6.工业给水有哪些系统,各适用于何种情况?①循环给水系统,火力发电、冶金、化工等冷却水用量大的企业中。
②复用给水系统,适用于在车间排出的水可不经过处理或略加处理就可供其它车间使用的情况。
7.工业用水量平衡图如何测定和绘制?水量平衡图起什么作用?查明水源水质和取水量,各用水部门的工艺过程和设备,现有计量仪表的状况,测定每台设备的用水量、耗水量、排水量、水温等,按厂区给水排水管网图核对,对于老的工业企业还应测定管道和阀门的漏水量。
了解工厂用水现状,采取节约用水措施,健全工业用水计量仪表,减少排水量,合理利用水资源以及对厂区给水排水管道的设计都很有用处。
第二章设计用水量1.设计城市给水系统时应考虑哪些用水量?①综合生活用水,包括居民生活用水和公共建筑及设施用水。

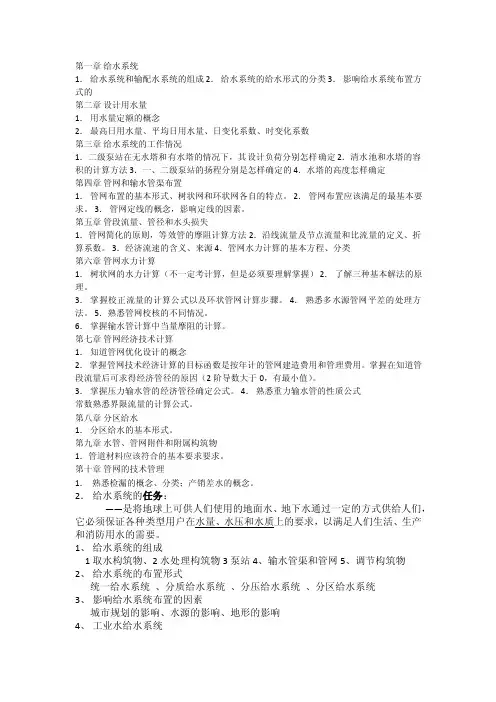

第一章给水系统1.给水系统和输配水系统的组成 2.给水系统的给水形式的分类 3.影响给水系统布置方式的第二章设计用水量1.用水量定额的概念2.最高日用水量、平均日用水量、日变化系数、时变化系数第三章给水系统的工作情况1.二级泵站在无水塔和有水塔的情况下,其设计负荷分别怎样确定 2.清水池和水塔的容积的计算方法 3.一、二级泵站的扬程分别是怎样确定的 4.水塔的高度怎样确定第四章管网和输水管渠布置1.管网布置的基本形式、树状网和环状网各自的特点。
2.管网布置应该满足的最基本要求。
3.管网定线的概念,影响定线的因素。
第五章管段流量、管径和水头损失1.管网简化的原则,等效管的摩阻计算方法 2.沿线流量及节点流量和比流量的定义、折算系数。
3.经济流速的含义、来源 4.管网水力计算的基本方程、分类第六章管网水力计算1.树状网的水力计算(不一定考计算,但是必须要理解掌握) 2.了解三种基本解法的原理。
3.掌握校正流量的计算公式以及环状管网计算步骤。
4.熟悉多水源管网平差的处理方法。
5.熟悉管网校核的不同情况。
6.掌握输水管计算中当量摩阻的计算。
第七章管网经济技术计算1.知道管网优化设计的概念2.掌握管网技术经济计算的目标函数是按年计的管网建造费用和管理费用。
掌握在知道管段流量后可求得经济管径的原因(2阶导数大于0,有最小值)。
3.掌握压力输水管的经济管径确定公式。
4.熟悉重力输水管的性质公式常数熟悉界限流量的计算公式。
第八章分区给水1.分区给水的基本形式。
第九章水管、管网附件和附属构筑物1.管道材料应该符合的基本要求要求。
第十章管网的技术管理1.熟悉检漏的概念、分类;产销差水的概念。
2.给水系统的任务:——是将地球上可供人们使用的地面水、地下水通过一定的方式供给人们,它必须保证各种类型用户在水量、水压和水质上的要求,以满足人们生活、生产和消防用水的需要。
1、给水系统的组成1取水构筑物、2水处理构筑物3泵站4、输水管渠和管网5、调节构筑物2、给水系统的布置形式统一给水系统、分质给水系统、分压给水系统、分区给水系统3、影响给水系统布置的因素城市规划的影响、水源的影响、地形的影响4、工业水给水系统直流给水系统、循序给水系统、循环给水系统6、近期5-10年;远期10-20年7、清水池和水塔的作用清水池:1、调节一、二泵站之间供水不平衡的矛盾,即贮存调节水量。
