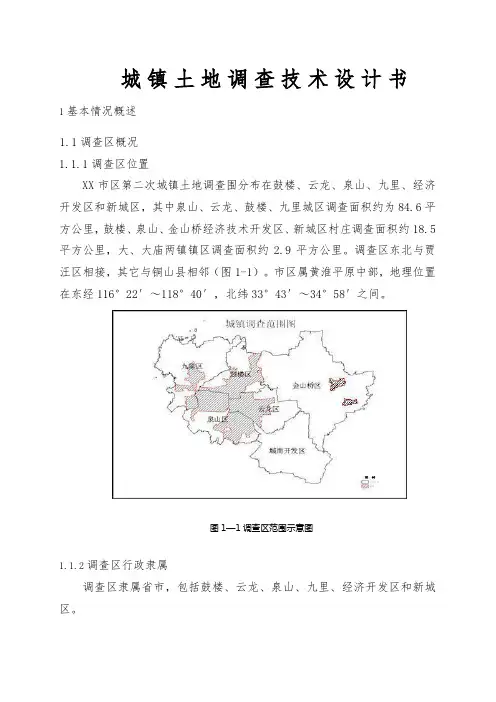

城镇土地调查技术设计书

农村宅基地测绘技术设计书1、测绘工作内容在以上测绘范围内，按农村宅基地要求完成以下各项工作：⑴D级GPS控制测量（满足新测1:500地形图首级控制要求）；⑵E级GPS控制测量（满足新测1:500地形图首级控制要求）；⑶一、二级控制测量（满足新测1:500地形图；⑷包括D、E级GPS控制点和一级控制点的水准联测；⑸测区原有地形图块图、控制数据转换到广西控制网平差后系统；（6）编写有关文字报告：工作报告、技术报告、成果分析报告、有关专题调查报告；2、作业技术依据2.1《第二次全国土地调查技术规程》（TD/T 1014—2007）（以下简称《规程》）；2.2《第二次全国土地调查总体方案》（以下简称《总体方案》）；2.3《第二次全国土地调查培训教材》（国务院第二次全国土地调查领导小组办公室）；2.4《土地利用现状分类》（GB/T21010—2007）；2.5《城镇地籍数据库标准》（TD/T 1015—2007）；2.6《第二次全国土地调查数据库建设技术规范》（国务院第二次全国土地调查领导小组办公室）；2.7《全球定位系统城市测量技术规程》（CJJ 73—97）；2.8《全球定位系统(GPS)测量规范》（GB/T18314-2009）2.9《国家三、四等水准测量规范》（GB/T 12898—2009）；2.10《城市测量规范》（CJJ8-1999）；2.11《1:500、1:1000、1:2000基础数字地形图测绘规范》（DB33/T552-2005）；2.12《国家基本比例尺地形图图式第1部分：1:500、1:1000、1:2000地形图图式》（GB/T20257.1-2007）；2.13《中、短程光电测距规范》（GB/T16818-2008）；2.14《地籍图图式》（CH5003-94）；2.15《地籍测绘规范》（CH5002-94）；2.16《地形数据库与地名数据库接口技术规程》（GB/T17797-1999）；2.17《地球空间数据交换格式》（GB/T17798-1999）；2.18《城镇地籍调查规程》（TD-1001-93）；2.19《确定土地所有权和使用权的若干规定》（国家土地管理局[1995]国土[籍]字第26号）；2.20《土地登记登记办法》（国土资源部第40号，2007）；2.21《第二次全国土地调查成果检查验收办法》（国土调查办发〔2007〕48号）；2.22《数字测绘成果质量要求》（GB/T17941-2008）；2.23《测绘成果质量检查与验收》（GB/T 24356-2009）；2.24《测绘技术总结编写规定》（CH1001-2006）；2.25《技术设计书》。

3、基本规定⑴平面坐标系统：采用“1980西安坐标系”。

⑵高程系统：采用“1985国家高程基准”。

⑶投影方式：高斯-克吕格正形投影按1.5度分带。

⑷成图比例尺：1:500。

⑸成图方法：采用全解析成图。

⑹基本等高距：1.0米。

⑺大气折光系数：K=0.11、地球曲率平均半径取R=6363529米。

⑻分幅及编号：地形（地籍）图采用50cm×50cm正方形标准分幅，图幅号按图幅西南角坐标编号；X坐标在前，Y坐标在后，X、Y坐标取整公里数最后三位，注记到0.01km（小数点后二位必须是00、25、50、75），中间以短线相连；如：525.25—371.50、525.00—371.75，图名采用1:1000图在图内比较出名的村庄、单位等，分成4幅1:500从北往南取图名，如：税务局—1、税务局—2、税务局—3、税务局—4；地形、地籍图整饰均按相应图式执行，在外图廓西边的下方注测绘单位名称。

4、精度要求⑴D、E级GPS网最弱相邻点的相对点位中误差不得大于5cm。

⑵一、二级控制点相对于起算点的点位中误差不得大于5cm。

⑶四等水准网及一级电磁波测距高程导线最弱点的高程中误差（相对于起算点）不得大于2cm。

⑷二级电磁波测距高程导线最弱点的高程中误差（相对于起算点）不得大于3cm。

⑸图根控制点相对于起算点的点位中误差≤±0.05m，高程中误差≤±0.05m。

⑹测站点相对于邻近图根点的点位中误差≤0.15m，高程中误差≤±0.05m。

⑺地物点相对于邻近图根点的点位中误差≤±0.25m，邻近地物点间距中误差≤±0.20m。

⑻高程注记点相对于邻近图根点的高程中误差≤±0.15m,等高线插求点相对于邻近图根点的高程中误差≤1/3等高距。

⑼界址点精度及适用范围如下表：5控制测量5.1四等水准测量本测区D级、E级GPS控制点与一级控制点高程需联测四等水准（或与其精度相当的三角高程导线，下同）测量，以满足下一级测绘的需求，同时兼顾对高程控制的需求。

在布设四等高程控制网时，应充分收集和分析测区内及附近各等级水准点的资料，认真做好线路踏勘和图上设计，科学地分片布设，以保证各个高程控制网的精度和可靠性。

四等水准联测采用单程观测，所使用的水准仪（DS3或以上级别）、木质标尺、经纬仪（DJ2或以上级别）、测距仪（Ⅱ级或以上级别）等仪器设备，必须经过检验并合格方可使用。

仪器的检验参照GB12898－2009中“5.2”款有关规定执行。

单独的四等水准附合路线或环线周长，长度不超过15km，同级网中结点与高级点或结点间路线长度不超过10.5公里。

四等水准不另行埋设标石，只提供联测的E级GPS点和一级控制点的四等精度的高程值。

四等水准联测原则上用电子手簿记录。

⑴四等水准测量●四等水准测量使用DS3级光学水准仪配双面区格式木质标尺施测。

●水准仪的i角应小于20″，在作业开始的第一周内，每天测定一次，i角稳定后，每隔15天测定一次。

●区格式木质标尺的米间隔平均真长与名义长之差不大于0.5mm。

●水准测量应在标尺分划线成像清晰且稳定时进行。

●四等水准测量采用中丝法读数测量，直接读取视距，观测顺序位后－后－前－前，读数取位至mm，采用单程观测。

四等水准测量技术指标②当成像清晰、稳定时,水准观测视距长度可以放长20 %。

⑵电磁波测距高程导线测量代替四等水准测量的电磁波测距高程导线测量，使用DJ2级（或更高级别）光学经纬仪和Ⅱ级（或更高级别）测距仪施测，或者采用同等级精度的全站仪施测。

●垂直角观测采用觇牌为照准目标，采用中丝法对向观测各3测回，一次读数，垂直角测回差和指标差较差均不大于7″。

对向观测的高差较差不大于±40D mm（D为测距边水平距离，km）。

●距离测定采用对向观测各1测回（每测回读数4次），测距的各项限差和要求按《城市测量规范》CJJ8－99中第“2.4”款的规定。

●在测站测定气象数据，各等级的温度、气压的最小读数按《城市测量规范》CJJ 8—99第18页表2.4.6执行。

●仪器高、觇标高在观测前后各量测一次，精确读至1mm，当较差不大于2mm时取中数。

●三角高程测量的高差计算公式采用《城市测量规范》CJJ8－99第38页中的式（3.5.3-1）或式（3.5.3-2）。

代替四等水准的电磁波测距高程导线的主要技术指标b为仪器标称精度的比例误差；D为测距的水平距离，以km为单位；L为线路总长度，以km为单位。

⑶数据处理①代替四等水准的电磁波测距高程导线测量，内业计算垂直角的取位应精确至0.1″。

②水准测量的距离取位至m。

③各测站高差取位至0.1mm，仪器高、觇标高、边长、高差中数、高程值取位值mm。

④高程控制网平差采用清华山维控制网平差软件“NASE W3.0”。

平差结果中的各项精度指标，应符合四等高程控制网的技术要求。

5.2 D、E级GPS控制测量D、E级GPS控制点测量可根据测量已有首级控制点的具体情况而布设。

5.2.1布设及选点要求⑴首先在地形图上进行网的设计。

设计时应综合考虑测区的地形和交通情况，并按优化设计的原则进行，D、E级城区基础控制网设计图见附录四。

⑵新布设的D级点与测区已有的D级点进行组网，以测区周围的C 级点作为起算点，统一进行基线处理和网平差计算。

⑶E级网平面采用测区现有的C、D级GPS点作为起算点，至少要联测一个C级点（用于高程检测）。

⑷D级点以满足发展E级网为原则，D级点之间通视困难时，可不通视；E级GPS点的密度以满足测区范围发展一、二级控制点为原则，每点至少有两个通视方向（困难地区至少有一个通视方向）。

⑸D、E级GPS点还必须绘制点之记，按附录二的格式绘制。

⑹D、E级GPS控制点应选在利于长期保存的地方，便于安置接收设备和操作、视野开阔的地方，视场内障碍物的高度角不得超过15°，离开大功率无线电发射源（如电视台、电台、微波站等）的距离不得小于200m，离开高压输电线和微波无线电信号传送通道的距离不得小于50m，附近不应有强烈干扰卫星信号接收的物体（如大型建筑物等）。

5.2.2控制点编号、标石规格和标石面整饰控制点的编号均按“等级+流水号”进行编号，原则上顺序编号，不得重号。

D级GPS点在流水号前加“D”，该测区D级点从032起编号，如D032表示D级GPS点32号；E级GPS点在流水号前分别加“E”，该测区E级点从001起编号，如E001表示E级GPS点1号。

标石规格规定如下：当D、E级GPS点选埋在泥土地面上，埋设普通标石，不埋盘石，可现场灌制，也可以预制后埋设；规格按GB/T18314附录B4(i)执行（即标石上底20×20cm，下底40×40cm，高40cm），标石埋设时，为了便于寻找，一般让标石面高出地表面1～2cm为宜。

当D、E级GPS点选埋在建筑物上，标石规格按GB/T18314附录B4(j)执行（即上底20×20cm，下底30×30cm，高15cm）。

当D 、E 级GPS 点选埋在厚20cm （或以上）水泥地面上，则钻孔埋入顶面有小孔或锯有十字槽的、φ1.0×10cm 以上规格的螺杆作为中心标志；以标志为中心，在水泥面上刻深0.5cm 、 规格20×20cm 的正方形框，框线宽约1.0cm ，方框内刻注等级和点号。

D 、E 级GPS 点的中心标志（除在水泥地面上的点外）采用不锈钢GPS 专用标志。

控制点标石面整饰如下（标石面上的刻字均要求用红油漆填写）：D 级GPS 点E 级GPS 点5.2.3 D 、E 级GPS 网测量(1) GPS 网相邻点基线长度精度符合262)10(-∙∙+=d b a σ式中：σ为标准差，单位为mm ；d 为相邻点间距离，单位为mm ，a 为固定误差，b 为比例误差系数。

① D 级GPS 网：a=10,b=10；② E 级GPS 网：a=10,b=20。

(2) GPS 网独立闭合环或附合路线的边数不得超过8条。
