火力发电厂除灰设计技术规定.doc

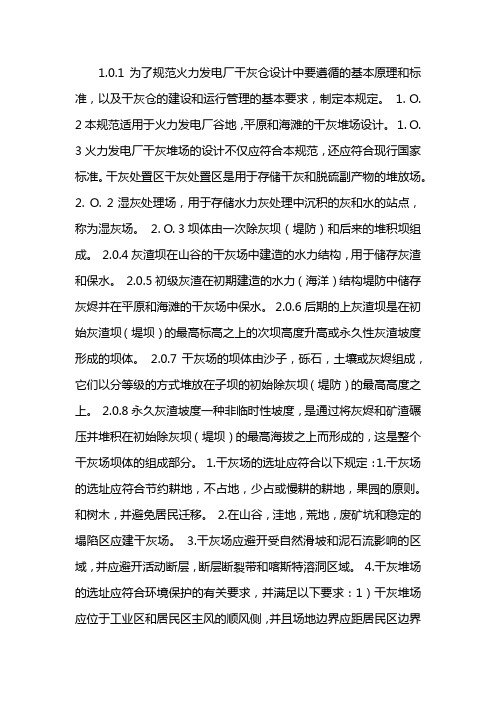

1.0.1为了规范火力发电厂干灰仓设计中要遵循的基本原理和标准，以及干灰仓的建设和运行管理的基本要求，制定本规定。

1. O. 2本规范适用于火力发电厂谷地，平原和海滩的干灰堆场设计。

1. O. 3火力发电厂干灰堆场的设计不仅应符合本规范，还应符合现行国家标准。

干灰处置区干灰处置区是用于存储干灰和脱硫副产物的堆放场。

2. O. 2湿灰处理场，用于存储水力灰处理中沉积的灰和水的站点，称为湿灰场。

2. O. 3坝体由一次除灰坝（堤防）和后来的堆积坝组成。

2.0.4灰渣坝在山谷的干灰场中建造的水力结构，用于储存灰渣和保水。

2.0.5初级灰渣在初期建造的水力（海洋）结构堤防中储存灰烬并在平原和海滩的干灰场中保水。

2.0.6后期的上灰渣坝是在初始灰渣坝（堤坝）的最高标高之上的次坝高度升高或永久性灰渣坡度形成的坝体。

2.0.7干灰场的坝体由沙子，砾石，土壤或灰烬组成，它们以分等级的方式堆放在子坝的初始除灰坝（堤防）的最高高度之上。

2.0.8永久灰渣坡度一种非临时性坡度，是通过将灰烬和矿渣碾压并堆积在初始除灰坝（堤坝）的最高海拔之上而形成的，这是整个干灰场坝体的组成部分。

1.干灰场的选址应符合以下规定：1.干灰场的选址应符合节约耕地，不占地，少占或慢耕的耕地，果园的原则。

和树木，并避免居民迁移。

2.在山谷，洼地，荒地，废矿坑和稳定的塌陷区应建干灰场。

3.干灰场应避开受自然滑坡和泥石流影响的区域，并应避开活动断层，断层断裂带和喀斯特溶洞区域。

4.干灰堆场的选址应符合环境保护的有关要求，并满足以下要求：1）干灰堆场应位于工业区和居民区主风的顺风侧，并且场地边界应距居民区边界500 m。

2）禁止在自然保护区，风景名胜区及其他需要特殊保护的地区选择干灰场。

3）干灰场应避开地下水的主要补给区和饮用水源的含水层。

4）遵守其他环境保护法规。

5，干灰场选址应考虑以下灰场经济运行条件：1）应选择大体积，大洪水量，小坝体工程量的地形。

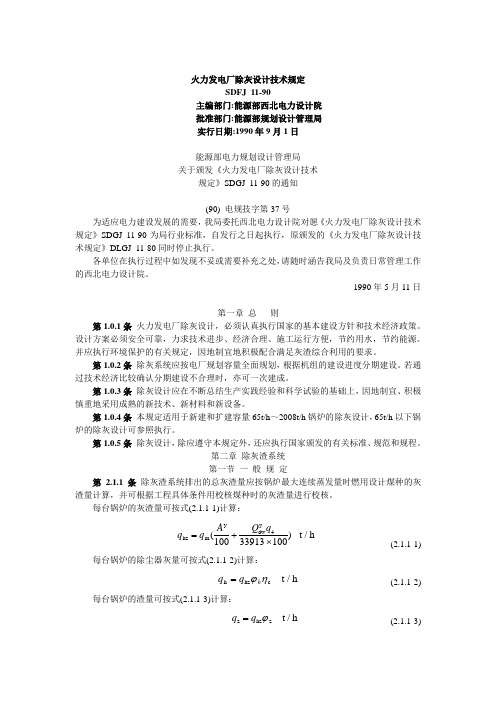

火力发电厂除灰设计技术规定SDFJ 11-90主编部门:能源部西北电力设计院 批准部门:能源部规划设计管理局实行日期:1990年9月1日能源部电力规划设计管理局 关于颁发《火力发电厂除灰设计技术规定》SDGJ 11-90的通知(90) 电规技字第37号为适应电力建设发展的需要，我局委托西北电力设计院对愿《火力发电厂除灰设计技术规定》SDGJ 11-90为局行业标准，自发行之日起执行，原颁发的《火力发电厂除灰设计技术规定》DLGJ 11-80同时停止执行。

各单位在执行过程中如发现不妥或需要补充之处，请随时涵告我局及负责日常管理工作的西北电力设计院。

1990年5月11日第一章 总 则第1.0.1条 火力发电厂除灰设计，必须认真执行国家的基本建设方针和技术经济政策。

设计方案必须安全可靠，力求技术进步、经济合理、施工运行方便，节约用水，节约能源。

并应执行环境保护的有关规定，因地制宜地积极配合满足灰渣综合利用的要求。

第1.0.2条 除灰系统应按电厂规划容量全面规划，根据机组的建设进度分期建设。

若通过技术经济比较确认分期建设不合理时，亦可一次建成。

第1.0.3条 除灰设计应在不断总结生产实践经验和科学试验的基础上，因地制宜、积极慎重地采用成熟的新技术、新材料和新设备。

第1.0.4条 本规定适用于新建和扩建容量65t/h ～2008t/h 锅炉的除灰设计，65t/h 以下锅炉的除灰设计可参照执行。

第1.0.5条 除灰设计，除应遵守本规定外，还应执行国家颁发的有关标准、规范和规程。

第二章 除灰渣系统 第一节 一 般 规 定第 2.1.1条 除灰渣系统排出的总灰渣量应按锅炉最大连续蒸发量时燃用设计煤种的灰渣量计算，并可根据工程具体条件用校核煤种时的灰渣量进行校核。

每台锅炉的灰渣量可按式(2.1.1-1)计算：q q A Q q hz m y dw y100 t /h=+⨯()433913100 (2.1.1-1)每台锅炉的除尘器灰量可按式(2.1.1-2)计算：q q h h hz c t /h =ϕη (2.1.1-2)每台锅炉的渣量可按式(2.1.1-3)计算：q q z hz z t /h =ϕ (2.1.1-3)每台锅炉的省煤器灰量可按式(2.1.1-4)计算：q qsh hz sh t/h=ϕ(2.1.1-4)每台锅炉的空气预热器灰量可按式(2.1.1-5)计算：q qkh hz kh t/h=ϕ(2.1.1-5)上五式中：q m——锅炉最大连续蒸发量时的计算燃煤消耗量，t/h；A y——燃煤应用基灰分，%；Q y dw——燃煤应用基低位发热量，kJ/kg；q4——锅炉机械未完全燃烧热损失，可参照附录一选取，%；φh——锅炉排出的灰在灰渣量中所占的百分比，%；φz——锅炉排出的渣在灰渣量中所占的百分比，%；φsh——锅炉省煤器排出的灰在灰渣量中所占的百分比，%；φkh——锅炉空气预热器排出的灰在灰渣量中所占的百分比，%；ηc——除尘器效率，%。

龙源期刊网

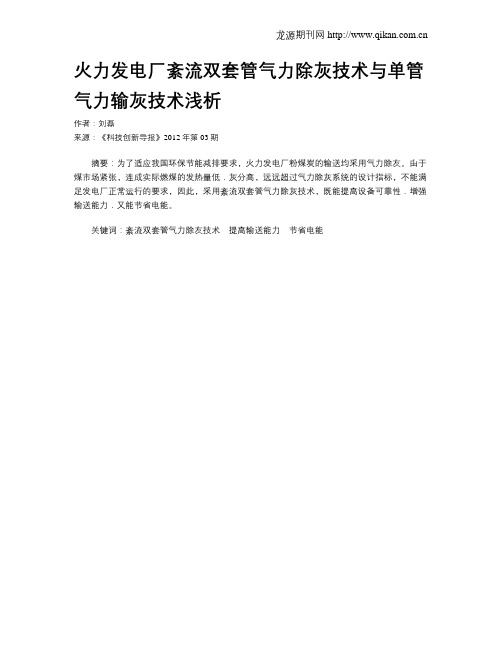

火力发电厂紊流双套管气力除灰技术与单管气力输灰技术浅析
作者：刘磊
来源：《科技创新导报》2012年第03期
摘要：为了适应我国环保节能减排要求，火力发电厂粉煤炭的输送均采用气力除友。

由于煤市场紧张，连成实际燃煤的发热量低．灰分高，远远超过气力除灰系统的设计指标，不能满足发电厂正常运行的要求，因此，采用紊流双套管气力除灰技术，既能提高设备可靠性．增强输送能力．又能节省电能。

关键词：紊流双套管气力除友技术提高输送能力节省电能。

为了规范火电厂干灰仓设计中要遵循的基本原理和标准，以及干灰仓的建设和运行管理的基本要求，制定了本规范。

1. O. 2本规范适用于火力发电厂谷地，平原和海滩的干灰堆场设计。

1. O. 3火力发电厂干灰堆场的设计不仅应符合本规范，还应符合现行国家标准。

干灰处置区干灰处置区是用于存储干灰和脱硫副产物的堆放场。

2. O. 2湿灰处理场，用于存储水力灰处理中沉积的灰和水的站点，称为湿灰场。

2. O. 3坝体由一次除灰坝（堤防）和后来的堆积坝组成。

2.0.4灰渣坝在山谷的干灰场中建造的水力结构，用于储存灰渣和保水。

2.0.5初级灰渣在初期建造的水力（海洋）结构堤防中储存灰烬并在平原和海滩的干灰场中保水。

2.0.6后期的上灰渣坝是在初始灰渣坝（堤坝）的最高标高之上的次坝高度升高或永久性灰渣坡度形成的坝体。

2.0.7干灰场的坝体由沙子，砾石，土壤或灰烬组成，它们以分等级的方式堆放在次坝的初始除灰坝（堤防）的最高高度之上。

2.0.8永久灰渣坡度一种非临时性坡度，是通过将灰烬和矿渣碾压并堆积在初始除灰坝（堤坝）的最高海拔之上而形成的，这是整个干灰场坝体的组成部分。

干灰场的建设规模和要求3.1.1干灰场的选址应符合以下规定：1.干灰场的选址应根据节约耕地的原则，不得占用。

，减少或减慢耕地，果园和森林的占用，以避免居民迁移。

2.在山谷，洼地，荒地，废矿坑和稳定的塌陷区应建干灰场。

3.干灰场应避开受自然滑坡和泥石流影响的区域，并应避开活动断层，断层断裂带和喀斯特溶洞区域。

4.干灰堆场的选址应符合环境保护的有关要求，并满足以下要求：1）干灰堆场应位于工业区和居民区主风的顺风侧，并且场地边界应距居民区边界500 m。

2）禁止在自然保护区，风景名胜区及其他需要特殊保护的地区选择干灰场。

3）干灰场应避开地下水的主要补给区和饮用水源的含水层。

4）遵守其他环境保护法规。

5，干灰场选址应考虑以下灰场经济运行条件：1）应选择大体积，大洪水量，小坝体工程量的地形。

火力发电厂设计技术规程DL 5000—20003 总则3.0.1 为了在电力建设中贯彻国家的基本建设方针，体现国家的经济政策和技术政策，统一和明确建设标准，保证新建、扩建的火力发电厂（以下简称发电厂）安全可靠、经济适用、符合国情和满足可持续发展要求，以合理的投资获得最佳的经济效益和社会效益，特制定本规程。

3.0.2 发电厂的规划和设计，应树立全局观念，满足市场需求，依靠技术进步，认真勘测、精心设计，不断总结经验，积极慎重地推广国内外先进技术，因地制宜地采用成熟的新材料、新设备、新工艺、新布置、新结构，从实际出发，努力提高机械化、自动化水平，减人增效，保护环境，为提高发电厂的可靠性、经济性、劳动生产率和文明生产水平，为节约能源、节约用地、节约用水、节约材料，为确保质量、控制造价、文明施工和缩短工期创造条件。

同时，应考虑未来全国电力系统联网、全国范围内的资源优化配置和网厂分开、竞价上网的电力市场要求。

3.0.3 发电厂的设计，必须按国家规定的基本建设程序进行。

设计文件应按规定的内容和深度完成批准手续。

3.0.4 对成套引进设备和直接利用外资的工程，其建设标准应参照本规程，并应考虑国际通用标准和供货方所在国的标准。

3.0.5 新建或扩建的燃煤发电厂的设计和校核煤种及其分析数值是设计的基本依据，它们将影响设备和系统的选择、工程造价、发电厂的安全生产和经济运行，主管部门和项目法人对此应充分重视，进行必要的调查研究后，合理确定，使其能代表长期实际燃用煤种。

燃煤发电厂锅炉点火与低负荷助燃用的油或可燃气应有可靠的来源。

燃烧低热值煤（低质原煤、洗中煤、褐煤等）的凝汽式发电厂宜建在燃料产地附近；有条件时，应建矿口发电厂。

矿口发电厂所在的煤矿区应有足够的可采储量和可靠的开采量，其规模应能连续供应发电厂规划容量所需燃煤30年及以上。

对运煤距离较远（超过1000km）的发电厂，宜采用热值高于21.0MJ/kg的动力煤。

对位于酸雨控制区和二氧化硫污染控制区的发电厂，应满足环境保护对煤种硫分含量，硫氧化物排放浓度、排放量及总量控制的要求。

1 编制说明本软件是根据《火力发电厂除灰设计技术规定》中的相关内容而编制的，其主要任务是按照灰库贮存小时数、灰堆积密度、灰库充满系数、灰库数量、灰库直径、库底标高、库底气化槽占库底面积的百分比以及单元内锅炉台数等计算每座灰库容积、每座灰库的顶高、平底库所需的气化风流量。

1.1 计算公式的选用1.1.1 每座灰库容积计算公式：m 3 式中：V —每座灰库容积 m 3q —系统灰量 t/h ；q=每台炉小时灰量×单元内锅炉台数 n —灰库贮存小时数 ρh —灰堆积密度 t/m 3 φ—灰库充满系数 C —灰库座数1.1.2 每座灰库净高计算公式：m 式中：h —每座灰库净高 m ； d —灰库直径 m 1.1.3 灰库顶标高：h 顶=h+h 底 h 顶—灰库顶标高 m ； h 底—灰库库底标高 mCqnV h ϕρ=24dV h π=1.1.4 每座灰库气化风流量：Nm 3/min 式中：k —气化槽面积占库底面积的百分比；N —每平方米气化槽耗气量；按照《火力发电厂除灰设计技术规定》，N=0.62Nm 3/min.m 22 操作说明2.1 在程序菜单中单击“灰渣量计算”进入灰渣量计算工作薄，灰渣量计算结束后，点击“灰库”工作表即进入本计算程序。

2.2 第一栏“工程名称”不要求填写，其自动从“灰渣量”工作表中读取。

2.3 在已知条件中，根据表中提示，依次填写“灰库贮存小时数”、“灰堆积密度”、“灰库充满系数”、“灰库座数”、“灰库直径”、“库底标高”、“几台炉为一单元”。

2.4 因灰库计算是以灰渣量为基础的，故q （系统灰量）数据从计算出的灰渣量工作表中取得每台炉小时灰量再乘以单元内的锅炉台数即得。

未在已知条件中列出。

2.5 式中N=0.62Nm 3/min.m 2，因此在计算公式中将其作为常数固化到公式中，未在已知条件中列出。

2.6 为防止因误操作而将计算公式修改，在计算结果中将公式进行了隐藏和保护，不能在计算结果中修改和填写。

DLT504595火力发电厂灰渣筑坝设计技术规定Technical specification for designing ofash slag damming of fossil fuel power plantsDL/T 5045-95主编单位：电力工业部东北电力设计院批准部门：中华人民共和国电力工业部中华人民共和国电力工业部关于公布《火力发电厂灰渣筑坝设计技术规定》等两项电力行业标准的通知电技［1995］701号各电管局，各省、自治区、直辖市电力局，电规院：《火力发电厂灰渣筑坝设计技术规定》等两项电力行业标准，经审查通过，批准为举荐性标准，现予公布。

其编号、名称如下：1.DL/T 5045—95，火力发电厂灰渣筑坝设计技术规定；2.DL/T 5046—95，火力发电厂废水治理设计技术规程。

以上标准自1996年5月1日起实施。

请将执行中的问题和意见告电力工业部电力规划设计总院，并抄送部标准化领导小组办公室。

一九九五年十一月二十七日1 总则1.0.1 为在燃煤火力发电厂湿式贮灰场采纳灰渣筑坝技术、统一设计标准、指导施工和运行治理、确保安全经济运行，特制定本规定。

1.0.2 本规定适用于山谷灰场的灰坝设计，也适用于平原灰场和江、河、湖、海滩(涂)灰场(以下简称滩涂灰场)的灰堤设计。

1.0.3 灰渣筑坝应符合下列差不多条件：1.0.3.1 坝体应有满足设计标准要求的稳固性；1.0.3.2 坝体应设置有效的排渗设施，降低浸润线，加速灰渣固结；1.0.3.3 坝前应合理布置放灰管，平均放灰，沉积粗颗粒灰渣；1.0.3.4 灰场应设可靠的排水系统，及时排除灰水和洪水，保持足够的干滩长度；1.0.3.5 应有健全的施工及运行治理组织，进行专业化治理，确保施工质量及运行安全。

1.0.4 火力发电厂灰渣筑坝设计除应执行本规定外，尚应符合现行的标准、规程、规范的有关规定。

2 术语2.0.1 灰坝ash dam山谷灰场中用以贮灰挡水的水工建筑物。

火力发电厂除灰、除渣值班员岗位规范岗位职责火力发电厂除灰、除渣值班员是负责除去燃煤发电过程中产生的飞灰与炉渣的岗位。

具体职责如下：1.使用除渣设备清除锅炉内部炉渣，保证炉内清洁卫生。

2.使用除尘器清除灰尘和飞灰，保证发电过程中没有积聚的灰尘阻碍工作。

3.对除渣设备和除尘器进行定期维护和检查，确保设备正常运行。

4.防范和处理设备故障，并及时与其他部门沟通协调解决问题。

5.文明施工，保持生产现场整洁有序。

岗位要求1.具有初中及以上学历。

2.具备1年及以上焚烧厂或热电厂工作经验。

3.身体健康，无传染病和眩晕等影响安全操作的疾病。

4.了解并掌握除渣、除灰设备操作规程及有关工艺流程知识。

5.具备较强的安全意识和动手能力，严格遵守作业规程和安全操作规定。

6.能够协同工作，熟练掌握值班操作技能，并能够在加班情况下保持高质量的工作。

岗位技能1.了解并掌握除渣、除灰设备操作规程及有关工艺流程知识。

2.熟悉设备维护及修理方法，掌握设备故障排查技巧。

3.具备熟练的灰尘和飞灰除尘技能。

4.掌握设备日常检查制度及保养方法，做到保养及时、细致。

5.能够熟练操作消防设备，有较好的火灾应急处理能力。

岗位安全1.严格遵守安全操作规定，绝不违反操作规程。

2.严格遵守防火规定，不随意使用明火吸烟等。

3.注意设备维护，确保清洁干净，有效防止倒灰和飞灰。

4.注意作业时的个人防护措施，如佩戴防护眼镜、口罩等。

5.发现设备异常及时报告，及时采取紧急措施，确保人身和设备安全。

岗位考核以高度负责的态度和安全意识全程贯彻执行工作，按照行业标准执行操作规程、检查岗位设备、认真及时记录相信情况并及时向上级反馈问题，通过岗位技能考核并得到上级领导的认可作为下一阶段工作的基础。

总结火力发电厂除灰、除渣值班员是重要的岗位之一，需要具备一定的设备操作技能、安全意识和手工能力。

岗位要求身体健康、学历较高及相关工作经验。

遵守安全操作规定，注意设备维护和做好个人防护措施，是保障岗位顺利运行的必要条件。
