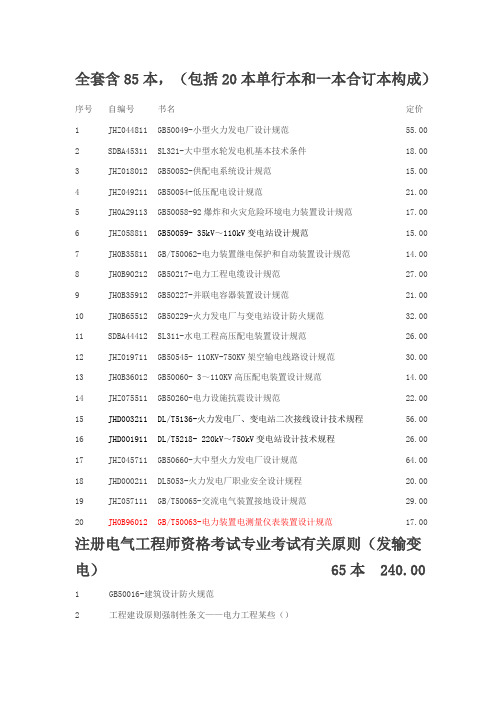

全套含85本，（包括20本单行本和一本合订本构成）序号自编号书名定价1 JHZ044811 GB50049-小型火力发电厂设计规范55.002 SDBA45311 SL321-大中型水轮发电机基本技术条件18.003 JHZ018012 GB50052-供配电系统设计规范15.004 JHZ049211 GB50054-低压配电设计规范21.005 JH0A29113 GB50058-92爆炸和火灾危险环境电力装置设计规范17.006 JHZ058811 GB50059- 35kV～110kV变电站设计规范15.007 JH0B35811 GB/T50062-电力装置继电保护和自动装置设计规范14.008 JH0B90212 GB50217-电力工程电缆设计规范27.009 JH0B35912 GB50227-并联电容器装置设计规范21.0010 JH0B65512 GB50229-火力发电厂与变电站设计防火规范32.0011 SDBA44412 SL311-水电工程高压配电装置设计规范26.0012 JHZ019711 GB50545- 110KV-750KV架空输电线路设计规范30.0013 JH0B36012 GB50060- 3～110KV高压配电装置设计规范14.0014 JHZ075511 GB50260-电力设施抗震设计规范22.0015 JHD003211 DL/T5136-火力发电厂、变电站二次接线设计技术规程56.0016 JHD001911 DL/T5218- 220kV～750kV变电站设计技术规程26.0017 JHZ045711 GB50660-大中型火力发电厂设计规范64.0018 JHD000211 DL5053-火力发电厂职业安全设计规程20.0019 JHZ057111 GB/T50065-交流电气装置接地设计规范29.0020 JH0B96012 GB/T50063-电力装置电测量仪表装置设计规范17.00 注册电气工程师资格考试专业考试有关原则（发输变电）65本240.001 GB50016-建筑设计防火规范2 工程建设原则强制性条文——电力工程某些（）3 GB/T156-原则电压4 GB50116-98火灾自动报警系统设计规范5 GB50260-96电力设施抗震设计规范6 GB311.1-1997高压输变电设备绝缘配合7 GB/T26218.1-污秽条件下使用高压绝缘子选取和尺寸拟定第1某些：定义、信息和普通原则8 GB/T26218.2-污秽条件下使用高压绝缘子选取和尺寸拟定第2某些：交流系统用瓷和玻璃绝缘子9 GB/T7409.1-同步电机励磁系统定义10 GB/T7409.2-同步电机励磁系统电力系统研究用模型11 GB/T7409.3-同步电机励磁系统大、中型同步发电机励磁系统技术要12 GB/T1094.1-1996电力变压器（一）总则13 GB/T1094.2-1996电力变压器第二某些温升14 GB/T6451-油浸式电力变压器技术参数和规定15 GB/T17468-电力变压器选用导则16 GB15707-1995高压交流架空送电线无线电干扰限值17 GB6830-86电信线路遭受强电线路危险影响容许值18 GB/T12325-电能质量供电电压偏差19 GB/T12326-电能质量电压波动和闪变20 GB/T14549-93电能质量公用电网谐波21 GB/T15543-电能质量三相电压容许不平衡度22 GB/T14285-继电保护和安全自动装置技术规程23 DL5000-火力发电厂设计技术规程24 DL/T5153-火力发电厂厂用电设计技术规定(32k)25 DL/T5186-水力发电厂机电设计规范26 DL/T5164-水力发电厂厂用电设计规程27 DL/T5044-电力工程直流系统设计技术规程28 DL/T5390-火力发电厂和变电站照明设计技术规定29 DL/T5140-水力发电厂照明设计规范(32K)30 DL5061-96水利水电工程劳动安全与工业卫生设计规范31 DL5053-96火电厂劳动安全.工业卫生设计规程32 DL/T5182-04火电厂热工自动化接地设备安装,管路电缆设33 DL/T5155- 220-500KV变电所所用电设计技术规(32K)34 DL/T5242- 35kV～220kV变电站无功补偿装置设计技术规定35 DL/T5014- 330KV—750KV变电站无功补偿装置设计技术规定36 DL/T5056-变电站总布置设计技术规程37 DL5027-93电力设备典型消防规程38 DL/T5352-高压配电装置设计技术规程39 DL/T5222-导体和电器选取设计技术规定40 DL/T583- 大中型水轮发电机静止整流励磁系统及装置技术条件41 DL/T843-大型汽轮发电机励磁系统技术条件42 DL/T5103- 35KV-220KV无人值班变电站设计技术规程43 DL/T5136-火力发电厂、变电所二次接线设计技术规44 DL/T5149- 220KV-500KV变电所计算机监控系统设计技术规程45 DL/T5202-电能量计量系统设计技术规程46 DL/T620-97交流电气装置过电压保护和绝缘配合47 DL/T621-97交流电气装置接地48 DL/T5224-高压直流输电大地返回运营系统设计技术49 DLT5090-99水力发电厂过电压保护和绝缘配合设计导则及50 DL/T5091-99水力发电厂接地设计技术导则及条文阐明51 DL/T5217-05 220kV～500kV紧凑型架空送电线路设计技规52 DL/T436-05高压直流架空送电线路技术导则53 DL/T832-光纤复合架空地线54 DL/T5033-06输电线路对电信线路危险和干扰影响防护设计规程55 DL/T691-99高压架空送电线路无线电干扰计算办法56 DL/T5429- 电力系统设计技术规程57 DL/T5003-电力系统调度自动化设计技术规程58 DL/T5002-05地区电网调度自动化设计技术规程59 DL/T5147-电力系统安全自动装置设计技术规定60 SD325-1989电力系统电压和无功电力技术导则61 DL/T723-电力系统安全稳定控制技术导则62 DL755-电力系统安全稳定导则（32K）63 DL/T5216- 35kV～220kV都市地下变电站设计规定64 GB/T7064-隐极同步发电机技术规定65 DL/T5137-电测量及电能计量装置设计技术规程电气一次和线路是大头1、《注册电气工程师执业资格考试专业考试有关原则（发输变电专业）》上、下（比较有用）2、《注册电气工程师执业资格考试专业考试习题集(发输变电专业)》（有参照价值，可练练手）3、《注册电气工程师执业资格考试专业考试复习指引书(发输变电专业)》很全面，应全面复习4、电力工业部电力规划设计总院编《电力系统设计手册》，中华人民共和国电力出版社，1998年；看一看，理解一下即可5、东北电力设计院编《电力工程高压送电线路设计手册》第二版，中华人民共和国电力出版社，。
光热电站项目柴油发电机容量选择计算方法探讨发布时间：2021-08-09T09:59:00.337Z 来源：《中国电业》2021年第11期作者：孙彦果[导读] 针对目前国内日渐兴起的光热项目.如何正确选择柴油发电机组容量，孙彦果山东电力建设第三工程公司，山东青岛， 266100The Capacity Computing Method For the Diesel Generator in Solar Thermal ProjectSunYanguo摘要：针对目前国内日渐兴起的光热项目.如何正确选择柴油发电机组容量，将直接影响项目前期设备选型和造价，并进一步影响运行阶段电厂能否安全启停.本文依据相关国内规范，并与国外某设计院的计算方法进行了比较，为在光热项目中柴油机容量选择计算提供了更多比较。
关键词：柴油发电机组安全停机负荷清单计算方法Abstract: In view of the current domestic emerging solar thermal projects. How to selected the diesel generator capacity, it shall be impacting the equipment selection and price, further, it shall be impacting the plant start and stop. This article according to related standard and compare to calculation method of the foreign designing institute. The result shall be give a more compare for the diesel generator capacity selection.Key words: Diesel Generator Set Safe Shutdown Load list Calculation Method1引言进入21世纪以来，能源和环境问题日益突出。

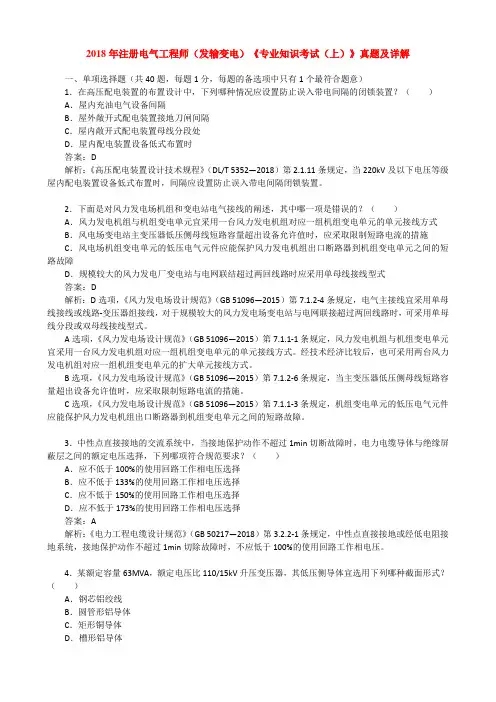

2018年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．在高压配电装置的布置设计中，下列哪种情况应设置防止误入带电间隔的闭锁装置？（）A．屋内充油电气设备间隔B．屋外敞开式配电装置接地刀闸间隔C．屋内敞开式配电装置母线分段处D．屋内配电装置设备低式布置时答案：D解析：《高压配电装置设计技术规程》（DL/T 5352—2018）第2.1.11条规定，当220kV及以下电压等级屋内配电装置设备低式布置时，间隔应设置防止误入带电间隔闭锁装置。
2．下面是对风力发电场机组和变电站电气接线的阐述，其中哪一项是错误的？（）A．风力发电机组与机组变电单元宜采用一台风力发电机组对应一组机组变电单元的单元接线方式B．风电场变电站主变压器低压侧母线短路容量超出设备允许值时，应采取限制短路电流的措施C．风电场机组变电单元的低压电气元件应能保护风力发电机组出口断路器到机组变电单元之间的短路故障D．规模较大的风力发电厂变电站与电网联结超过两回线路时应采用单母线接线型式答案：D解析：D选项，《风力发电场设计规范》（GB 51096—2015）第7.1.2-4条规定，电气主接线宜采用单母线接线或线路-变压器组接线，对于规模较大的风力发电场变电站与电网联接超过两回线路时，可采用单母线分段或双母线接线型式。
A选项，《风力发电场设计规范》（GB 51096—2015）第7.1.1-1条规定，风力发电机组与机组变电单元宜采用一台风力发电机组对应一组机组变电单元的单元接线方式。
经技术经济比较后，也可采用两台风力发电机组对应一组机组变电单元的扩大单元接线方式。
B选项，《风力发电场设计规范》（GB 51096—2015）第7.1.2-6条规定，当主变压器低压侧母线短路容量超出设备允许值时，应采取限制短路电流的措施。
C选项，《风力发电场设计规范》（GB 51096—2015）第7.1.1-3条规定，机组变电单元的低压电气元件应能保护风力发电机组出口断路器到机组变电单元之间的短路故障。

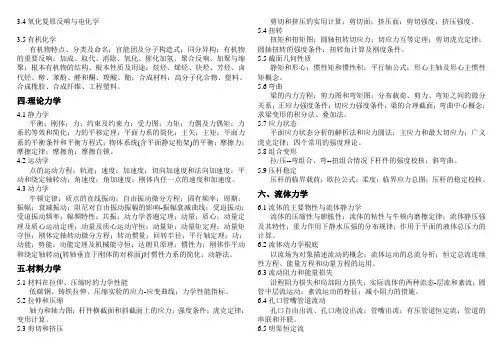

3.4氧化复原反响与电化学3.5有机化学有机物特点、分类及命名；官能团及分子构造式；同分异构；有机物的重要反响：加成、取代、消除、氧化、催化加氢、聚合反响、加聚与缩聚；根本有机物的结构、根本性质及用途：烷烃、烯烃、炔烃、芳烃、卤代烃、醇、苯酚、醛和酮、羧酸、酯；合成材料：高分子化合物、塑料、合成橡胶、合成纤维、工程塑料。
四.理论力学4.1静力学平衡；刚体；力；约束及约束力；受力图；力矩；力偶及力偶矩；力系的等效和简化；力的平移定理；平面力系的简化；主矢；主矩；平面力系的平衡条件和平衡方程式；物体系统(含平面静定桁架)的平衡；摩擦力；摩擦定律；摩擦角；摩擦自锁。
4.2运动学点的运动方程；轨迹；速度；加速度；切向加速度和法向加速度；平动和绕定轴转动；角速度；角加速度；刚体内任一点的速度和加速度。
4.3动力学牛顿定律；质点的直线振动；自由振动微分方程；固有频率；周期；振幅；衰减振动；阻尼对自由振动振幅的影响-振幅衰减曲线；受迫振动；受迫振动频率；幅频特性；共振；动力学普遍定理；动量；质心；动量定理及质心运动定理；动量及质心运动守恒；动量矩；动量矩定理；动量矩守恒；刚体定轴转动微分方程；转动惯量；回转半径；平行轴定理；功；动能；势能；动能定理及机械能守恒；达朗贝原理；惯性力；刚体作平动和绕定轴转动(转轴垂直于刚体的对称面)时惯性力系的简化；动静法。
五.材料力学5.1材料在拉伸、压缩时的力学性能低碳钢、铸铁拉伸、压缩实验的应力-应变曲线；力学性能指标。
5.2拉伸和压缩轴力和轴力图；杆件横截面和斜截面上的应力；强度条件；虎克定律；变形计算。
5.3剪切和挤压剪切和挤压的实用计算；剪切面；挤压面；剪切强度；挤压强度。
5.4扭转扭矩和扭矩图；圆轴扭转切应力；切应力互等定理；剪切虎克定律；圆轴扭转的强度条件；扭转角计算及刚度条件。
5.5截面几何性质静矩和形心；惯性矩和惯性积；平行轴公式；形心主轴及形心主惯性矩概念。

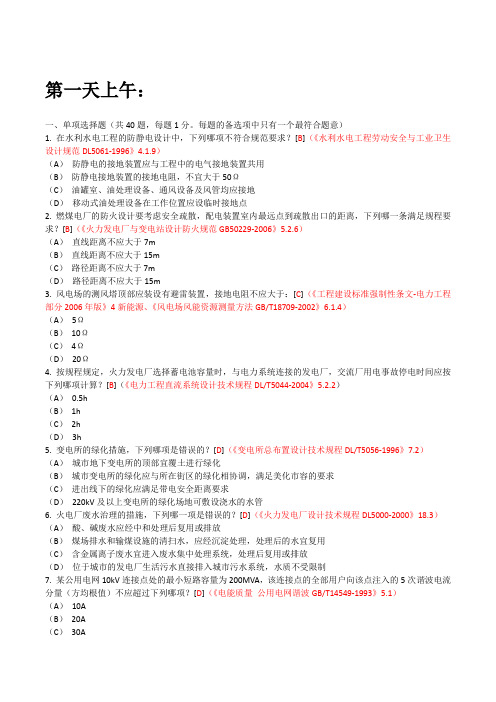

第一天上午：一、单项选择题（共40题，每题1分。
每题的备选项中只有一个最符合题意）1. 在水利水电工程的防静电设计中，下列哪项不符合规范要求？[B]（《水利水电工程劳动安全与工业卫生设计规范DL5061-1996》4.1.9）（A）防静电的接地装置应与工程中的电气接地装置共用（B）防静电接地装置的接地电阻，不宜大于50Ω（C）油罐室、油处理设备、通风设备及风管均应接地（D）移动式油处理设备在工作位置应设临时接地点2. 燃煤电厂的防火设计要考虑安全疏散，配电装置室内最远点到疏散出口的距离，下列哪一条满足规程要求？[B]（《火力发电厂与变电站设计防火规范GB50229-2006》5.2.6）（A）直线距离不应大于7m（B）直线距离不应大于15m（C）路径距离不应大于7m（D）路径距离不应大于15m3. 风电场的测风塔顶部应装设有避雷装置，接地电阻不应大于：[C]（《工程建设标准强制性条文-电力工程部分2006年版》4新能源、《风电场风能资源测量方法GB/T18709-2002》6.1.4）（A）5Ω（B）10Ω（C）4Ω（D）20Ω4. 按规程规定，火力发电厂选择蓄电池容量时，与电力系统连接的发电厂，交流厂用电事故停电时间应按下列哪项计算？[B]（《电力工程直流系统设计技术规程DL/T5044-2004》5.2.2）（A）0.5h（B）1h（C）2h（D）3h5. 变电所的绿化措施，下列哪项是错误的？[D]（《变电所总布置设计技术规程DL/T5056-1996》7.2）（A）城市地下变电所的顶部宜覆土进行绿化（B）城市变电所的绿化应与所在街区的绿化相协调，满足美化市容的要求（C）进出线下的绿化应满足带电安全距离要求（D）220kV及以上变电所的绿化场地可敷设浇水的水管6. 火电厂废水治理的措施，下列哪一项是错误的？[D]（《火力发电厂设计技术规程DL5000-2000》18.3）（A）酸、碱废水应经中和处理后复用或排放（B）煤场排水和输煤设施的清扫水，应经沉淀处理，处理后的水宜复用（C）含金属离子废水宜进入废水集中处理系统，处理后复用或排放（D）位于城市的发电厂生活污水直接排入城市污水系统，水质不受限制7. 某公用电网10kV连接点处的最小短路容量为200MVA，该连接点的全部用户向该点注入的5次谐波电流分量（方均根值）不应超过下列哪项？[D]（《电能质量公用电网谐波GB/T14549-1993》5.1）（A）10A（B）20A（C）30A（D）40A8. 下列关于变电所消防的设计原则，哪一条是错误的？[A]（《火力发电厂与变电站设计防火规范GB50229-2006》11.5.3、11.5.11、11.5.14）m，消防给水量为10L/s（A）变电站建筑物（丙类火灾危险性）体积3001~50003（B）一组消防水泵的吸水管设置两条（C）吸水管上设检修用阀门（D）应设置备用泵9. 火力发电厂与变电所的500kV屋外配电装置中，当动力电缆和控制电缆敷设在同一电缆沟内，宜采用下列哪种方式进行分隔？[B]（《火力发电厂与变电站设计防火规范GB50229-2006》11.3.2）（A）宜采用防火堵料（B）宜采用防火隔板（C）宜采用防火涂料（D）宜采用防火阻燃带10. 发电厂与变电所中，110kV屋外配电装置（无含油电气设备）的火灾危险性应为下列哪一类？[D]（《火力发电厂与变电站设计防火规范GB50229-2006》11.1.1）（A）乙类（B）丙类（C）丁类（D）戊类11. 某220kV屋外变电所的两台主变压器间不设防火墙，其挡油设施大于变压器外廓每边各1米，则挡油设施的最小间距是下列哪一值？[C] （《火力发电厂与变电站设计防火规范GB50229-2006》6.6.2、6.6.7）（A）5m（B）6m（C）8m（D）10m12. 直接接地电力系统中的自耦变压器，其中性点应如何接地？[B]（《电力工程电气设计手册1》第2-7节）（A）不接地（B）直接接地（C）经避雷器接地（D）经放电间隙接地13. 验算某110kV终端变电站管母线的短路动稳定时，若已知母线三相短路电流，请问冲击系数Kch推荐值应选下列哪个数值？[B]（《导体和电器选择设计技术规定DL/T5222-2005》附录F，表F.4.1）（A）1.9（B）1.8（C）1.85（D）2.5514. 变电所中，支柱绝缘子的力学安全系数，在荷载长期作用下和短时作用下，应是下列哪一项？[D]（《高压配电装置设计技术规程DL/T5352-2006》7.1.8）（A）4.5、2.5（B）2.0、1.67（C）1.6、1.4（D）2.5、1.6715. 某变电所中，有一组双星形接线的35kV电容器组，每星的每相有2个串联段，每段由5台500kvar电容器并联组成，此电容器组的总容量为：[D ]（A ） 7500kvar（B ） 10000kvar（C ） 15000kvar（D ） 30000kvar16. 某110kV 变电所需要增容扩建，已有一台7500kVA 、110/10.5kV 、Yd11的主变压器，下列可以与之并联运行、允许最大容量是哪一种？[C ]（《电力变压器选用导则GB/T17468-1998》6.2、6.2）（A ） 7500kVA ，Yd7（B ） 10000kVA ，Yd11（C ） 15000kVA ，Yd5（D ） 20000kVA ，Yd1117. 某海滨电厂，当地盐密为0.212/cm mg ，厂中220kV 户外电气设备瓷套的爬电距离应不小于：[B ]（《高压架空送点线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T16434-1996》4.6）（A ） 5040mm（B ） 6300mm（C ） 7258mm（D ） 7812mm18. 发电厂、变电所中，下列电压互感器型式选择条件，哪一条是不正确的？[D ]（《导体和电器选择设计技术规定DL/T5222-2005》16.0.3）（A ） 35kV 屋内配电装置，宜采用树脂浇注绝缘电磁式电压互感器（B ） 35kV 屋外配电装置，宜采用油浸绝缘结构的电磁式电压互感器（C ） 110kV 屋内配电装置，当容量和准确度满足要求时，宜采用电容式电压互感器（D ） SF6全封闭组合电器宜采用电容式电压互感器19. 发电厂、变电所中，选择屋外导体的环境条件，下列哪一条是不正确的？[B ]（《导体和电器选择设计技术规定DL/T5222-2005》6.0.3）（A ） 发电机引出线的封闭母线可不校验日照的影响（B ） 发电机引出线的组合导线应校验日照的影响（C ） 计算导体日照的附加温升时，日照强度取0.12/cm W（D ） 计算导体日照的附加温升时，风速取0.5m/s20. 某变电所中，10kV 屋内配电装置的主母线工作电流是2000A ，主母线选用矩形铝母线、平放。

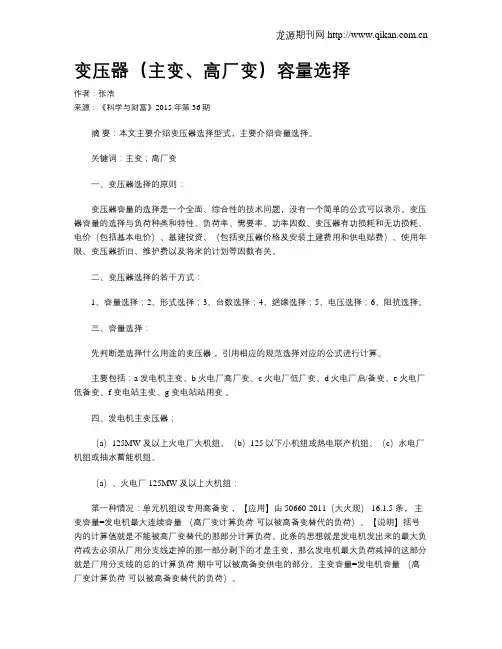

变压器（主变、高厂变）容量选择作者：张浩来源：《科学与财富》2015年第36期摘要：本文主要介绍变压器选择型式，主要介绍容量选择。
关键词：主变；高厂变一、变压器选择的原则：变压器容量的选择是一个全面、综合性的技术问题，没有一个简单的公式可以表示。
变压器容量的选择与负荷种类和特性、负荷率、需要率、功率因数、变压器有功损耗和无功损耗、电价（包括基本电价）、基建投资、（包括变压器价格及安装土建费用和供电贴费）、使用年限、变压器折旧、维护费以及将来的计划等因数有关。
二、变压器选择的若干方式：1、容量选择；2、形式选择；3、台数选择；4、绝缘选择；5、电压选择；6、阻抗选择。
三、容量选择：先判断是选择什么用途的变压器，引用相应的规范选择对应的公式进行计算。
主要包括：a 发电机主变、b 火电厂高厂变、c 火电厂低厂变、d 火电厂启/备变、e 火电厂低备变、f 变电站主变、g 变电站站用变。
四、发电机主变压器；（a）125MW 及以上火电厂大机组、（b）125 以下小机组或热电联产机组、（c）水电厂机组或抽水蓄能机组。
（a）、火电厂 125MW 及以上大机组：第一种情况：单元机组设专用高备变，【应用】由 50660-2011（大火规） 16.1.5 条，主变容量=发电机最大连续容量-（高厂变计算负荷-可以被高备变替代的负荷）。
【说明】括号内的计算值就是不能被高厂变替代的那部分计算负荷。
此条的思想就是发电机发出来的最大负荷减去必须从厂用分支线走掉的那一部分剩下的才是主变，那么发电机最大负荷减掉的这部分就是厂用分支线的总的计算负荷-期中可以被高备变供电的部分。
主变容量=发电机容量-（高厂变计算负荷-可以被高备变替代的负荷）。
第二种情况：设发电机出口开关不设专用高备变，50660-2011（大火规） 16.1.5 条文说明：“如果发电机出口设断路器且不设置专用高备变时，用另一台机组的高压厂用母线作为本机组的高压事故停机电源时，由于该电源不具备检修备用电源的能力，则主变压器的容量即按发电机的最大连续容量扣除本机组的高压厂用工作变压器计算负荷确定。

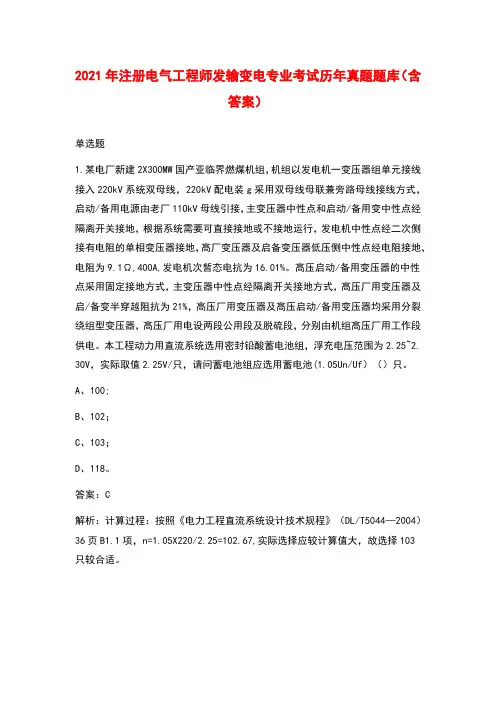

2021年注册电气工程师发输变电专业考试历年真题题库（含答案）单选题1.某电厂新建2X300MW国产亚临界燃煤机组，机组以发电机一变压器组单元接线接入220kV系统双母线，220kV配电装g采用双母线母联兼旁路母线接线方式，启动/备用电源由老厂11OkV母线引接，主变压器中性点和启动/备用变中性点经隔离开关接地，根据系统需要可直接接地或不接地运行，发电机中性点经二次侧接有电阻的单相变压器接地，髙厂变压器及启备变压器低压侧中性点经电阻接地，电阻为9.1Ω,400A,发电机次暂态电抗为16.01%。
髙压启动/备用变压器的中性点采用固定接地方式，主变压器中性点经隔离开关接地方式，髙压厂用变压器及启/备变半穿越阻抗为21%，高压厂用变压器及髙压启动/备用变压器均采用分裂绕组型变压器，髙压厂用电设两段公用段及脱硫段，分别由机组髙压厂用工作段供电。
本工程动力用直流系统选用密封铅酸蓄电池组，浮充电压范围为2.25~2. 30V，实际取值2.25V/只，请问蓄电池组应选用蓄电池(1.05Un/Uf）（）只。
A、100;B、102；C、103；D、118。
答案：C解析：计算过程：按照《电力工程直流系统设计技术规程》（DL/T5044—2004）36页B1.1项，n=1.05X220/2.25=102.67,实际选择应较计算值大，故选择103只较合适。
2.某变电所由系统电源降压，简化接线如图5-3所示。
K点ich为（）。
A、1.52kA；B、1.42kA；C、13.34kA；D、1.22kA。
答案：C解析：ich=5.24X2.55=13.34(kA)1.8和2.55为冲击系数。
3.为提髙低负荷时的计量准确性：额定最大电流为额定二次电流的（）。
A、90%左右；B、100%左右；C、110%左右；D、120%左右。
答案：D解析：依据DL/T5137—2001第6.1.9条。
4.6kV厂用电母线短路电流计算中，电动机的反馈电流周期分量和非周期分量，对其衰减应（）。

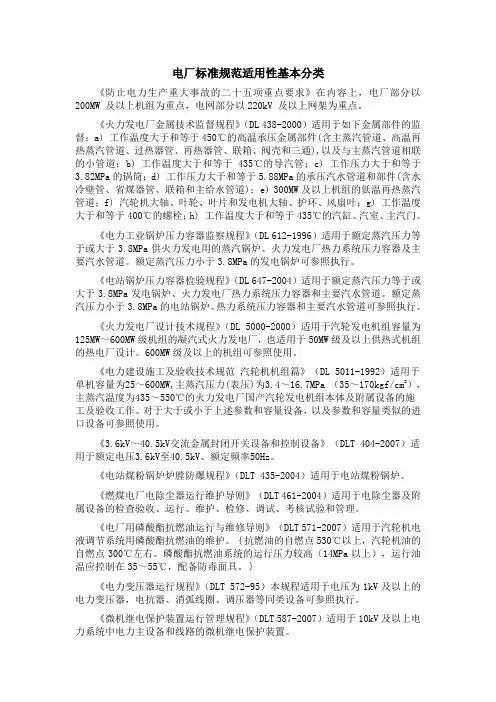

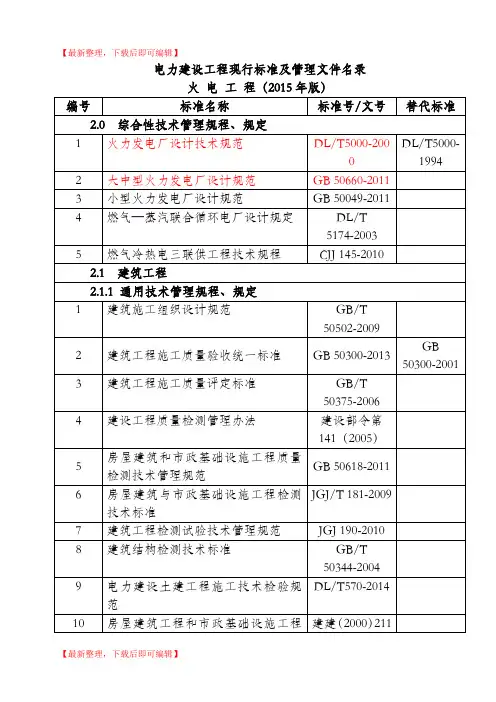

电厂标准规范适用性基本分类《防止电力生产重大事故的二十五项重点要求》在内容上，电厂部分以200MW 及以上机组为重点，电网部分以220kV 及以上网架为重点。
《火力发电厂金属技术监督规程》（DL 438-2000）适用于如下金属部件的监督：a) 工作温度大于和等于450℃的高温承压金属部件(含主蒸汽管道、高温再热蒸汽管道、过热器管、再热器管、联箱、阀壳和三通),以及与主蒸汽管道相联的小管道；b) 工作温度大于和等于435℃的导汽管；c) 工作压力大于和等于3.82MPa的锅筒；d) 工作压力大于和等于5.88MPa的承压汽水管道和部件(含水冷壁管、省煤器管、联箱和主给水管道)；e) 300MW及以上机组的低温再热蒸汽管道；f) 汽轮机大轴、叶轮、叶片和发电机大轴、护环、风扇叶；g) 工作温度大于和等于400℃的螺栓；h) 工作温度大于和等于435℃的汽缸、汽室、主汽门。
《电力工业锅炉压力容器监察规程》（DL 612-1996）适用于额定蒸汽压力等于或大于3.8MPa供火力发电用的蒸汽锅炉、火力发电厂热力系统压力容器及主要汽水管道。
额定蒸汽压力小于3.8MPa的发电锅炉可参照执行。
《电站锅炉压力容器检验规程》（DL 647-2004）适用于额定蒸汽压力等于或大于3.8MPa发电锅炉、火力发电厂热力系统压力容器和主要汽水管道。
额定蒸汽压力小于3.8MPa的电站锅炉、热力系统压力容器和主要汽水管道可参照执行。
《火力发电厂设计技术规程》（DL 5000-2000）适用于汽轮发电机组容量为125MW～600MW级机组的凝汽式火力发电厂，也适用于50MW级及以上供热式机组的热电厂设计。
600MW级及以上的机组可参照使用。
《电力建设施工及验收技术规范汽轮机机组篇》（DL 5011-1992）适用于单机容量为25～600MW,主蒸汽压力(表压)为3.4～16.7MPa （35～170kgf/cm2），主蒸汽温度为435～550℃的火力发电厂国产汽轮发电机组本体及附属设备的施工及验收工作。

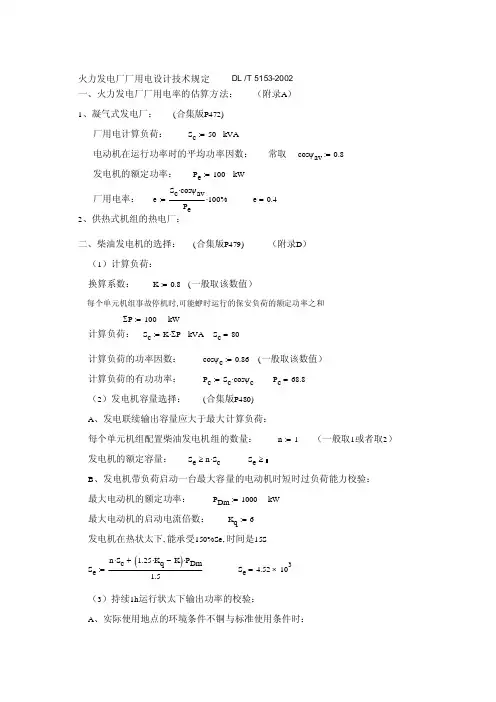

ICS27.100P61备案号：J171-2002中华人民共和国电力行业标准PDL/T 5153-2002火力发电厂厂用电设计技术规定Technical rule for designing auxiliasry powerSystem of fossil fuel power plants主编部门：国家电力公司华东电力设计院批准部门：国家经济贸易委员会批准文号：国家经济贸易委员会公告二〇〇二年第22号2002-04-27发布2002-09-01实施中华人民共和国国家经济贸易委员会发布前言根据原电力工业部《关于下达1996年制定、修订电力行业标准计划项目(第一批)的通知》(技综［1996］40号)要求，由华东电力设计院负责《火力发电厂厂用电设计技术规定》(SDGJ17—88)(以下简称《规定》)的修订工作。
《规定》在指导全国电力设计工作中发挥了十分显著的作用，但随着国内厂用电气设备制造技术的发展，以及300MW、600MW机组运行经验的积累，《规定》在有些方面已不能适应电力建设的要求，故需要进行修订。
修订工作历时多年，1993年编制“修订大纲”并经原电力规划设计管理局审定，同时通过函调及对重点厂、电力局(公司)设计院直接调查；1995年在无锡召开修订工作会议；1997年上海《规定》修订讨论稿讨论会；1998年11月在北京由电力规划设计总院主持《规定》送审稿审查会；2000年4月《火力发电厂设计技术规程》在北京审查；在此基础上由华东电力设计院编制了本《规定》修订报批稿。
《规定》主要对大机组的厂用电接线、布置(包括对建筑的要求)、设备选型中高压真空断路器及F＋C的选用范围等条文作了适当的修订、补充与完善。
由东北电力设计院、东北勘测设计院、西北电力设计院、华北电力设计院等单位分别对低压厂用电系统短路电流计算、高压厂用真空断路器及F＋C的选用、低压厂用电设备组合、柴油发电机组的选择等专题所进行研究的成果已纳入《规定》中。
本《规定》由电力行业电力规划设计标准化技术委员会归口。
主编单位：华东电力设计院。
主要起草人：邹昌泉、陈品森、尤国铭、樊延龄、李锡芝、张新亚。
本《规定》委托电力行业电力规划设计标准化技术委员会解释。
目次1 范围2 引用标准3 总则4 厂用电接线4.1 厂用电电压4.2 厂用电系统中性点的接地方式4.3 厂用母线的接线方式4.4 厂用工作电源4.5 厂用备用、起动/备用电源4.6 交流保安电源和不停电电源4.7 厂用电负荷的连接和供电方式4.8 低压检修供电网络5 厂用变压器和电抗器的选择及电动机起动时的电压校验5.1 负荷计算5.2 容量选择5.3 电压调整5.4 电动机正常起动时的电压校验5.5 成组电动机自起动时厂用母线电压的校验5.6 阻抗选择6 厂用电动机6.1 型式选择6.2 电压选择及容量校验7 短路电流计算及电器和导体的选择7.1 高压厂用电系统短路电流计算7.2 高压厂用设备的选型7.3 低压厂用电系统短路电流计算7.4 低压电器的选择7.5 低压电器的组合8 厂用电气设备的布置8.1 厂用配电装置的布置8.2 厂用变压器及其他厂用电气设备布置8.3 对建筑物的要求8.4 对通风的要求9 厂用电继电保护装置9.1 厂用电继电保护的一般要求9.2 中性点非直接接地的厂用电系统的单相接地保护9.3 厂用工作及备用电抗器回路的保护9.4 高压厂用变压器的保护9.5 低压厂用变压器的保护9.6 高压厂用电动机的保护9.7 低压厂用电动机的保护9.8 厂用线路的保护9.9 柴油发电机的保护10 厂用电控制、信号、测量及自动装置10.1 厂用电的控制和信号10.2 厂用电气设备的测量仪表10.3 厂用电的自动装置10.4 柴油发电机的控制、信号、测量及自动装置附录A(提示的附录) 火力发电厂厂用电率的估算方法(近似计算)附录B(提示的附录) 常用厂用负荷特性表附录C(提示的附录) 高压厂用电系统中性点接地设备的选择附录D(提示的附录) 柴油发电机组的选择附录E(提示的附录) 给粉配电箱电源自动切换接线附录F(提示的附录) 检修配电箱装设地点及数量附录G(提示的附录) 厂用电的负荷计算附录H(标准的附录) 厂用电电压调整计算附录J(标准的附录) 电动机正常起动时的电压计算附录K(标准的附录) 成组电动机自起动时厂用母线电压的计算附录L(提示的附录) 电动机起动温升计算附录M(提示的附录) 高压厂用电系统短路电流计算附录N(提示的附录) 380V动力中心短路电流实用计算法附录P(标准的附录) 380V系统短路电流计算曲线附录Q(标准的附录) 熔断器及断路器的选择附录R(提示的附录) 380V低压设备组合表附录S(提示的附录) 380V供电回路持续工作电流计算附录T(标准的附录) 厂用电气设备的测量仪表附录U(标准的附录) 本规定用词说明1 范围1.0.1本规定适用于汽轮发电机组容量为125MW及以上新建或扩建的凝汽式发电厂，也适用于50MW级及以上供热式机组的热电厂设计。
安装上述机组的发电厂改建工程的设计以及采用洁净发电技术的发电厂设计可参照使用。
1.0.2涉外工程要考虑供货方或订货方所在国并结合工程的具体情况，参照使用本规定。
2 引用标准下列标准所包含的条文，通过在本《规定》中引用而构成为本《规定》的条文。
本《规定》出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 14285—1993 继电保护和安全自动装置技术规程GB 50052—1995 供配电系统设计规范GB 50054—1995 低压配电设计规范GB 50060—1992 3～110kV高压配电装置设计规范GB 50062—1992 电力装置的继电保护和自动装置设计规范DL 5000—2000 火力发电厂设计技术规程SDJ 5—1985 高压配电装置设计技术规程DL/T 5137—2001 电测量及电能计量装置设计技术规程DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规定3 总则3.0.1火力发电厂厂用电(以下简称厂用电)设计必须贯彻国家的技术经济政策，同时要考虑全厂发展规划和分期建设的情况，以达到安全可靠、经济适用、符合国情的要求，在设计中要积极慎重地采用经过运行考验并通过鉴定的新技术、新设备。
对于200MW及以上的机组，应保持各单元厂用电的独立性，减少单元之间的联系，以提高运行的安全可靠性。
3.0.2厂用电的设计除执行本《规定》外，尚应执行国家、行业的有关规范、标准、规定。
3.0.3发电厂设计厂用电率是年机炉发电和供热所需的自用电能消耗量分别与同一时期对应机组发电量和供热量的比值。
设计时额定工况下的厂用电率估算方法可参照附录A(提示的附录)。
3.0.4厂用电负荷按生产过程中的重要性可分为下列三类：Ⅰ类负荷：短时(手动切换恢复供电所需的时间)停电可能影响人身或设备安全，使生产停顿或发电量大量下降的负荷。
Ⅱ类负荷：允许短时停电，但停电时间过长，有可能损坏设备或影响正常生产的负荷。
Ⅲ类负荷：长时间停电不会直接影响生产的负荷。
3.0.5在机组运行期间，以及停机(包括事故停机)过程中，甚至在停机以后的一段时间内，需要进行连续供电的负荷称为不停电负荷，简称“OⅠ”类负荷。
3.0.6在发生全厂停电或在单元机组失去厂用电时，为了保证机炉的安全停运，过后能很快地重新起动，或者为了防止危及人身安全等原因，需要在停电时继续进行供电的负荷，称为事故保安负荷。
按保安负荷对供电电源的要求不同，可以分为：直流保安负荷，简称“OⅡ”类负荷。
交流保安负荷，简称“OⅢ”类负荷。
3.0.7常用厂用负荷特性可参照附录B(提示的附录)。
3.0.8与发电厂生产无关的负荷不应接入厂用电系统。
行政办公楼、值班人员宿舍等少量厂前区负荷可通过专用低压厂用变压器，接入高压厂用电系统。
4 厂用电接线4.1 厂用电电压4.1.1发电厂可采用3kV、6kV、10kV作为高压厂用电的电压。
容量为600MW及以下的机组，发电机电压为10.5kV时，可采用3kV(或10kV)；发电机电压为6.3kV时，可采用6kV；容量为125MW～300MW级的机组，宜采用6kV；容量为600MW及以上的机组，可根据工程具体条件采用6kV 1级或3kV、10kV 2级高压厂用电压。
4.1.2容量为200MW及以上的机组，主厂房内的低压厂用电系统应采用动力与照明分开供电的方式，动力网络的电压宜采用380V。
4.2 厂用电系统中性点的接地方式4.2.1当高压厂用电系统的接地电容电流小于或等于时，其中性点宜采用高电阻接地方式，也可采用不接地方式；当接地电容电流大于7A时，其中性点宜采用低电阻接地方式，也可采用不接地方式。
中性点接地设备的选择计算方法可参照附录C(提示的附录)。
4.2.2主厂房内的低压厂用电系统宜采用三相三线制，中性点经高电阻接地的方式，也可采用动力与照明共用的三相四线制中性线直接接地的方式。
4.3 厂用母线的接线方式4.3.1高压厂用母线应采用单母线接线。
锅炉容量为400t/h以下时，每台锅炉可由1段母线供电；锅炉容量为400t/h及以上时，每台锅炉每一级高压厂用电压应不少于2段，并将双套辅机的电动机分接在两段母线上，2段母线可由1台变压器供电。
对脱硫负荷可根据工艺流程及工程具体情况接入工作段母线、公用段母线或设立专用的脱硫段母线。
低压厂用母线也应采用单母线接线。
锅炉容量为220t/h级，且在母线上接有机炉的Ⅰ类负荷时，宜按炉或机对应分段；锅炉容量为400t/h～670t/h级时，每台锅炉可由2段母线供电，并将双套辅机的电动机分接在2段母线上，两段母线可由1台变压器供电；锅炉容量为1000t/h级及以上时，每台锅炉应设置2段及以上母线。
4.3.2容量为200MW及以上的机组，如公用负荷较多、容量较大、采用组合供电方式合理时，可设立高压公用母线段，但应保证重要公用负荷的供电可靠性。
4.3.3独立供电的主厂房照明母线应采用单母线接线。
容量为200MW及以上的机组，每个单元机组可设1台照明变压器，当设有检修变压器时可从检修变压器取得备用电源，也可采用2台机组互为备用的方式。
照明母线的电源进线上宜装设分级补偿的有载自动调压器，使照明母线的电压自动调整在380/220V的0～5%以内。
4.4 厂用工作电源4.4.1高压厂用工作电源可采用下列引接方式：(1) 当有发电机电压母线时，由各段母线引接，供给接在该段母线上的机组的厂用负荷。
(2) 当发电机与主变压器为单元连接时，由主变压器低压侧引接，供给该机组的厂用负荷。
4.4.2容量为125MW及以下机组，在厂用分支线上宜装设断路器。
