数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是TTL逻辑门的类型？A. 与非门B. 或非门C. 与门D. 异或门答案：D3. 一个D触发器的输出Q在时钟脉冲的上升沿时：A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案：A4. 在数字电路中，一个4位二进制计数器的最大计数是：A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有：A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案：A6. 以下哪个是同步时序电路的特点？A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案：B7. 在数字电路设计中，使用布尔代数的目的是：A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案：A8. 一个8位移位寄存器可以存储多少位二进制数？A. 4B. 8C. 16D. 32答案：B9. 在数字电路中，一个三态输出门可以处于以下哪种状态？B. 低电平C. 高阻态D. 所有上述状态答案：D10. 一个二进制计数器在计数过程中，如果遇到一个无效的输入，它将：A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 数字电路中的触发器可以用于：A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案：ABC3. 下列哪些是数字电路的优点？A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案：ABCD4. 在数字电路中，同步电路与异步电路的区别在于：A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案：AB5. 以下哪些因素会影响数字电路的性能？A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案：ABCD三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。

《数字电路》试卷及答案一、【单项选择题】(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。

1、对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为（ A ）。

[A] RS=X0 [B] RS=0X [C] RS=X1 [D] RS=1X2、以下各电路中，（ B ）可以产生脉冲定时。

[A] 多谐振荡器[B] 单稳态触发器[C] 施密特触发器[D] 石英晶体多谐振荡器3、下列逻辑电路中为时序逻辑电路的是（ C ）。

[A] 变量译码器[B] 加法器[C] 数码寄存器[D] 数据选择器4、同步时序电路和异步时序电路比较，其差异在于后者（ B ）。

[A] 没有触发器[B] 没有统一的时钟脉冲控制[C] 没有稳定状态[D] 输出只与内部状态有关5、当用专用输出结构的PAL设计时序逻辑电路时，必须还要具备有（ A ）。

[A] 触发器[B] 晶体管[C] MOS管[D] 电容6、能将输出端直接相接完成线与的电路有（ C ）。

[A] TTL与门[B] 或门[C] 三态门[D] 三极管非门7、TTL与非门的多余脚悬空等效于（ A ）。

[A] 1 [B] 0 [C] Vcc [D] Vee8、以下哪一条不是消除竟争冒险的措施（ B ）。

[A] 接入滤波电路[B] 利用触发器[C] 加入选通脉冲[D] 修改逻辑设计9、主从触发器的触发方式是（ D ）。

[A] CP=1 [B] CP上升沿[C] CP下降沿[D] 分两次处理10、组合型PLA是由（ A ）构成。

[A] 与门阵列和或门阵列[B] 一个计数器[C] 一个或阵列[D] 一个寄存器11、下列四个数中，最大的数是（ B ）。

[A] (AF)16[B] (001010000010)8421BCD[C] (10100000)2[D] (198)1012、触发器有两个稳态，存储8位二进制信息要（ B ）个触发器。

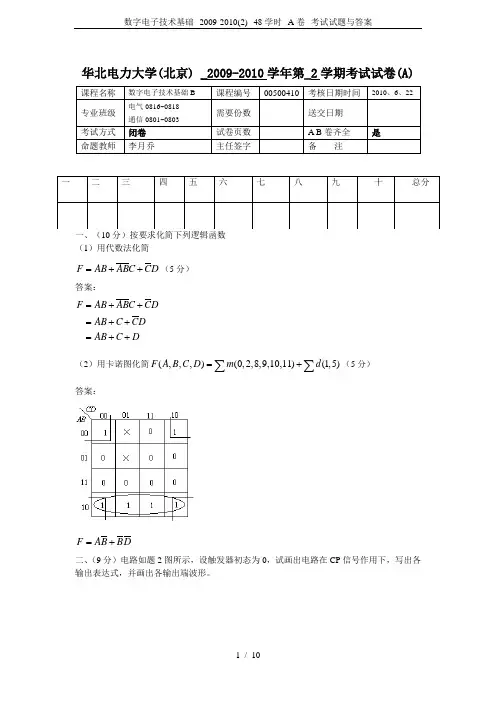

华北电力大学(北京) _2009-2010学年第_2学期考试试卷(A)（1）用代数法化简=++F AB ABC CD （5分）答案：=++=++=++F AB ABC CD AB C CD AB C D（2）用卡诺图化简(,,,)(0,2,8,9,10,11)(1,5)=+∑∑F A B C D m d （5分）答案：=+F AB BD二、（9分）电路如题2图所示，设触发器初态为0，试画出电路在CP 信号作用下，写出各输出表达式，并画出各输出端波形。

题2图答案：Q 1n+1=Q 1n ’ (1分) Q 2n+1=1 （1分） Q 3n+1=D （1分） 波形各2分三、（11分）逻辑电路如题3图所示，试分析其逻辑功能（包括逻辑表达式、真值表并说明其逻辑功能）。

题3图解)(C B A Y ⊕⊕=（1分） BC C B A BC C B A Z +⊕=⊕=)()(（1分）（8分）全减器（1分） 四、（12分）某物料传送系统示意图如题4图所示，由A 、B 、C 三台电动机拖动，为防止物料堆积，规定只有C 开机时B 才可开机，只有B 开机时A 才可开机，否则应给出告警信号。

设A 、B 、C 开机时状态信号为1，设计产生告警信号的逻辑电路，所用门电路可任选。

题4图解约定：A 、B 、C 分别表示三台电动机，L 表示告警信号。

电动机开机时用1表示，不开机时用0表示。

有告警信号用1表示，无告警信号用0表示。

（2分）列真值表（8分）（1分）C B B A L +=（1分）五、（16分）请用D 触发器以及适当门电路设计一个同步时序电路，能够检测01序列，当序列到来时，要求输出为1，要求使用米里型电路并且状态最简。

六、（16分）试分析题6图所示时序逻辑电路的逻辑功能。

说明电路是米里型还是莫尔型，列出它的输出方程、驱动方程和状态方程，列出状态表，画出状态图，说明电路功能，判断是否能自启动。

题6图解：（1）电路结构：同步莫尔型电路（1分） （2）输出方程：nn Q Q Z 01⋅=（2分）驱动方程：nQ D 01=（1分）nn Q Q D 010⋅=（1分） 状态方程：n 1n Q Q 01=+（2分）nn 1n Q Q Q 010⋅=+（2分） （3（4（5）电路功能：三进制计数器（2分） （6）判断自启动：可以自启动。

华北电力大学2011~2012学年第1学期期末考试卷A 卷一、（10分）（1）利用卡诺图法化简函数F(A,B,C) = ∑m ( 4 , 6 , 7 ) + ∑d ( 5 ) （5分） （2）利用代数法化简函数(),,,.Y F A B C D ABC A B AD C BD ==++++（5分） 答案 （1）F(A,B,C)=A （2）DC B DD A D C D A D B D B BD B BD C D A B B B A B A BD C D A B A B A C B A C C B A BD C D A B A C B A Y ++==++++=+=++++==+++++=+=+++++=二、（15分）逻辑电路如图所示，试分析其逻辑功能。

（1）写出P 的逻辑表达式；（3分） （2）写出输出的逻辑表达式；（6分） （3）列写真值表；（4分） （4）说明其逻辑功能。

（2分）解：（a ）1.P 的逻辑表达式P A AB B AB A AB B AB A B 3=⋅⋅⋅=⋅+⋅=⊕ 分2. 输出的逻辑表达式4分 A 为被加数，B 为加数，C 为低位来的进位，Y 为和数，Z 为向高位的进位……………………………………………2分三、（5分）用74x138实现逻辑函数F AB BC =+ 答案：1567(,,)F A B C AB BC m m m m =+=+++(2分)2101567(,,)F A A A YY Y Y =（3分）四、（10分）设计一个四人（A 、B 、C 、D ）表决电路，满足以下条件则结果L=1，否则为0：有三人或三人以上同意；或者有两人同意，但其中一人是A 。

用门电路实现。

（1）列出真值表（4分）（2）写出输出的最简表达式（4分） （3）根据最简表达式画出电路图（2分）分3 C B A Y ⊕⊕=分）（3 C B A AB Z ⊕+=五、（15分）时序逻辑电路如图所示，试分析其逻辑功能。

数电考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是数字电路的特点？A. 高速度B. 低功耗C. 高成本D. 可靠性高答案：C3. 一个D触发器具有几个输入端？A. 1B. 2C. 3D. 4答案：B4. 一个完整的数字系统通常包括哪些部分？A. 输入、处理、存储B. 输入、处理、输出C. 输入、存储、输出D. 存储、处理、输出答案：B5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出在输入改变后立即改变C. 有记忆功能D. 结构简单答案：C6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 255D. 1023答案：B7. 在数字电路中，逻辑门的输入端可以连接多少个其他逻辑门的输出端？A. 1个B. 2个C. 3个D. 无限制答案：D8. 一个简单的数字钟电路至少需要几个计数器？A. 1B. 2C. 3D. 4答案：B9. 逻辑门的输出电压通常分为哪两个电平？A. 高电平、低电平B. 正电平、负电平C. 直流电平、交流电平D. 标准电平、非标准电平答案：A10. 下列哪个是数字电路设计中常用的仿真软件？A. MATLABB. AutoCADC. PhotoshopD. SolidWorks答案：A二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑关系包括______、______和非逻辑。

答案：与逻辑，或逻辑2. 一个3-8译码器有______个输入端，______个输出端。

答案：3，83. 在数字电路中，常用的计数器类型包括二进制计数器、______计数器和______计数器。

答案：十进制，BCD4. 一个8位寄存器可以存储______位二进制数。

答案：85. 触发器的两个稳定状态是______和______。

答案：0，1三、简答题（每题10分，共30分）1. 请简述数字电路与模拟电路的主要区别。

数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个逻辑门的输入端悬空时，相当于输入（）。

A. 0B. 1C. 低电平D. 高电平3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时延4. 在数字电路中，一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 85. 一个4位二进制计数器可以计数的最大值是（）。

A. 7B. 15C. 16D. 2556. 下列哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路状态B. 具有记忆功能C. 输出与输入之间存在时延D. 输出只依赖于当前输入7. 在数字电路中，一个D触发器的输出Q与输入D的关系是（）。

A. Q=DB. Q=非DC. Q=D的非D. Q=非D的非8. 一个3线-8线译码器可以译码的输入信号有（）种。

A. 2B. 4C. 8D. 169. 在数字电路中，一个JK触发器可以工作在（）状态。

A. 稳定状态B. 振荡状态C. 稳定状态和振荡状态D. 以上都不是10. 一个8位A/D转换器的量化步长是（）。

A. 1/8B. 1/16C. 1/256D. 1/512二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的符号是___________。

2. 一个2进制计数器的计数范围是___________。

3. 一个3位二进制数可以表示的最大十进制数是___________。

4. 在数字电路中，逻辑“或”运算的符号是___________。

5. 一个4位二进制数可以表示的最大十进制数是___________。

6. 在数字电路中，逻辑“非”运算的符号是___________。

7. 一个5位二进制数可以表示的最大十进制数是___________。

数电试题及答案（五套）《数字电子技术基础》试题一一、填空题(22分每空2分)1、A 0 _________ , A 1 _____ 。

2、JK触发器的特性方程为：___________o3、单稳态触发器中,两个状态一个为—态，另一个为—态•多谐振荡器两个状态都为态，施密特触发器两个状态都为______ 态•4、组合逻辑电路的输出仅仅只与该时刻的____ 有关，而与无关。

5、某数/模转换器的输入为8位二进制数字信号(D7~D O),输出为0~25.5V的模拟电压。

若数字信号的最低位是“ 1其余各位是“0”则输出的模拟电压为 _______ o6、一个四选一数据选择器，其地址输入端有_____ 个。

二、化简题(15分每小题5分)用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1) Y (A,B,C,D) =Em (0,1,2,3,4,5,6,7,13,152) L(A,B,C,D) m(0,13,14,15) d(1,2,3,9,10,11)利用代数法化简逻辑函数，必须写出化简过程3) F(A,B,C) AB ABC A(B AB)三、画图题(10分每题5分)据输入波形画输出波形或状态端波形(触发器的初始状态为0)er15—QCP TC1|_ 0! f k i ■■■■Q四、分析题（17分）1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11 分）五、设计题（28分）1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。

列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计个六进制加法计数器。

（8分）2、六、分析画图题（8分）画出下图所示电路在M作用下，输出电压的波形和电压传输特性清零RD预置LD使能EP ET钟p时c预置数据输入D C B A输出Q D Q C Q BQ AL X X X X XXXX L L L LH L X X T D C B A D C B AH H L X X XXXX保持H H X L X XXXX保持H H H H T XXXX计数《数字电子技术基础》试题一答案一、填空题（22分每空2分）1、A，A2、Q n 1 JQ n KQ n3、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、化简题(15分每小题5分)1) Y (A,B,C,D) =Em (0,1,2,3,4,5,6,7,13,15 =A BD2) L(A,B,C,D) m(0,13,14,15) d(1,2,3,9,10,11) AB ADAC113) F(A,B,C) AB ABC A(B AB)A B BC AB AB A B BC A 0 、画图题(10分每题5分)2、.gnjiTLar T TTTTTTLjnTL a _r ri_r四、分析题（17分）1、（ 6 分）L A B2、( 11分)五进制计数器123456789cJUWWWUL Q« I LJ _I _Ii rQi I I I Q E五、设计题（28分） 1、（ 20 分）1）根据题意，列出真值表由题意可知，令输入为A 、B 、C 表示三台设备的工作情况，“ 1”表示正常，0”表示不正常，令 输出为R ， 丫， G 表示红、黄、绿三个批示灯的 状态，1”表示亮，0”表示灭。

数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 8答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 输出状态不依赖于电路的历史状态D. 输出状态不依赖于电路的初始状态答案：B4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 255D. 256答案：B5. 以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的历史状态B. 输出与输入之间存在时间延迟C. 输出状态不依赖于电路的初始状态D. 输出状态依赖于电路的初始状态答案：C6. 在数字电路中，使用最多的触发器是（）。

A. SR触发器B. JK触发器C. D触发器D. T触发器答案：C7. 一个3线-8线译码器可以译码（）种不同的输入信号。

A. 3B. 4C. 8D. 27答案：C8. 以下哪个不是数字电路的优点？（）A. 高抗干扰性B. 高稳定性C. 低功耗D. 易于集成答案：C9. 在一个二进制计数器中，如果计数器从0开始计数，那么它的第一个状态是（）。

A. 0000B. 0001D. 0101答案：B10. 以下哪个不是数字电路设计中常用的简化方法？（）A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 电阻网络简化答案：D二、多项选择题（每题3分，共15分）11. 下列哪些是数字电路中常用的逻辑门？（）A. 与门B. 或门D. 异或门E. 与非门答案：ABCDE12. 在数字电路中，以下哪些因素会影响电路的稳定性？（）A. 电源电压波动B. 温度变化C. 信号传输延迟D. 电路的初始状态E. 电路的负载答案：ABDE13. 以下哪些是时序逻辑电路的基本组成元素？（）A. 触发器B. 计数器D. 译码器E. 编码器答案：ABC14. 在数字电路中，以下哪些是常用的计数器类型？（）A. 二进制计数器B. 十进制计数器C. 约翰逊计数器D. 环形计数器E. 移位寄存器答案：ABCD15. 以下哪些是数字电路设计中常用的测试方法？（）A. 功能测试B. 时序测试C. 静态测试D. 动态测试E. 模拟测试答案：ABCD三、填空题（每题2分，共20分）16. 在数字电路中，一个基本的与门电路有 ______ 个输入端和______ 个输出端。

数字电路考试题目及答案一、选择题（每题2分，共20分）1. 以下哪个选项是数字电路中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有以上选项答案：D2. 在数字电路中，一个输入为0，另一个输入为1时，或门的输出是什么？A. 0B. 1C. 不确定D. 无输出答案：B3. 一个触发器的初始状态是0，当触发器的时钟信号上升沿到来时，触发器的状态会如何变化？A. 保持不变B. 变为1C. 变为0D. 随机变化答案：B4. 下列哪个不是数字电路中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案：D5. 在数字电路中，一个D触发器的Q输出和Q'输出之间的关系是什么？A. 相同B. 相反C. 无关系D. 有时相同有时相反答案：B6. 一个4位二进制计数器能表示的最大数值是多少？A. 15B. 16C. 255D. 256答案：B7. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案：D8. 在数字电路中，一个异或门的输出为1的条件是什么？A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案：B9. 一个3线到8线解码器有多少个输入线？A. 3B. 4C. 5D. 8答案：A10. 在数字电路中，一个锁存器和触发器的主要区别是什么？A. 锁存器可以保持一个稳定的状态，而触发器不能B. 触发器可以保持一个稳定的状态，而锁存器不能C. 两者没有区别D. 两者都是存储设备答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以表示的最大数值是__7__。

2. 如果一个触发器的J和K输入都是1，则触发器的状态将会__翻转__。

3. 在数字电路中，一个4位二进制计数器有__16__个不同的状态。

4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。

5. 一个3线到8线解码器可以产生__8__个输出。

数电期末考试题及答案解析一、选择题1. 在数字电路中，最基本的逻辑关系是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：C解析：在数字电路中，最基本的逻辑关系是反相器（非逻辑），它是所有其他逻辑门的基础。

2. 下列哪个不是组合逻辑电路的特点？（）A. 无记忆功能B. 输出只依赖于当前输入C. 输出可以延迟输入D. 结构简单答案：C解析：组合逻辑电路的特点是无记忆功能，输出只依赖于当前输入，结构简单，而输出不能延迟输入。

3. 触发器的主要用途是（）。

A. 实现组合逻辑B. 实现时序逻辑C. 作为放大器使用D. 作为电源答案：B解析：触发器是一种具有记忆功能的电路元件，主要用于实现时序逻辑。

二、填空题1. 一个4位二进制计数器可以计数到 _________ 。

答案：15解析：4位二进制计数器的计数范围是从0到2^4-1，即从0到15。

2. 一个D触发器的Q端在时钟信号的上升沿触发时，Q端输出的是_________ 。

答案：D输入端的当前状态解析：D触发器在时钟信号的上升沿触发时，Q端输出的是D输入端的当前状态。

三、简答题1. 解释什么是同步时序逻辑电路和异步时序逻辑电路的区别。

答案：同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制，触发器在时钟信号的上升沿或下降沿同时触发。

而异步时序逻辑电路中的触发器没有统一的时钟信号，触发器的触发时间取决于输入信号的变化。

解析：同步时序逻辑电路的优点是设计简单，易于实现同步操作，但可能存在时钟偏斜和传播延迟问题。

异步时序逻辑电路的优点是不受时钟信号限制，可以灵活设计，但设计复杂，难以实现大规模集成。

四、计算题1. 假设有一个4位二进制计数器，初始状态为0000，求在经过10个时钟周期后计数器的状态。

答案：1010解析：4位二进制计数器从0000开始计数，每经过一个时钟周期，计数器的状态依次为0001、0010、0011、0100、0101、0110、0111、1000、1001、1010。

华北电力大学(北京) _2009-2010学年第_1_学期考试试卷(A)(1) ）（4分）试用PROM 实现下列多输出函数，写出最小项表达式并画出该函数的ROM 阵列图。

电路如题1图所示。

BCB A F B AC A BC A F BC B A B A F +=++=++=321题1图答案:将逻辑函数写成最小项表达式(3分)∑∑∑=+==++==++=)7,3,1,0(),,()6,5,4,3(),,()7,5,4,3,1,0(),,(321m BC B A C B A F m B A C A BC A C B A F m BC B A B A C B A F画出PROM 的阵列图如图所示，(2分)图PROM 的阵列图(2) 用卡诺图化简（4分）(,,,)(4,6,8,9,10,11)(12,14)=+∑∑F A B C D m d答案：D B B A F +=（4分）二、（8分）根据题2图所示的电路，写出01和Q Q 的表达式，并在已知信号的作用下画出01和Q Q 的波形，01和Q Q 的初始状态为零。

题2图答案： =+10n Q A ⊙BB A Q n ⊕=+11三、（10分） 分析题3图所示电路， ⑴ 写出输出端L 的表达式； ⑵ 写出L 的最小项表达式。

题3图 答案:(,,,)(0,1,2,3,5,6,7)m L A B C D AB A B BC C AB AB BC C C B A 55=+++⋅=+++=++=∑（分）（分）四、（12分）设计一个组合逻辑电路，其输入为8421BCD 码，当输入能被2或3整除时，输出为1。

（0可被任何数整除） （1） 列出真值表；（2） 写出L 的最简与或表达式； （3） 用门电路实现该组合逻辑电路。

答案：约定：输入用A B C D 表示，输出用L 表示。

（1分）卡诺图化简（3分）（2分）（2分）五、（20分）请用D触发器及适当门电路设计一个1101序列信号检测电路，该电路有一个输入端X和一个输出端Z。

数电期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的输出为高电平的条件是：A. 所有输入都为高电平B. 至少一个输入为高电平C. 所有输入都为低电平D. 至少一个输入为低电平答案：A2. 下列哪个不是数字电路的特点？A. 抗干扰能力强B. 运算速度快C. 体积小D. 功耗大答案：D3. 在数字电路中，一个触发器的输出状态由以下哪个因素决定？A. 当前输入B. 过去的输入C. 外部控制信号D. 以上都是答案：D4. 以下哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出与输入之间存在时间延迟C. 没有反馈回路D. 输出状态随输入状态变化而变化答案：B5. 一个D触发器的输出Q与输入D的关系是：A. Q始终等于DB. Q始终等于D的反相C. Q在时钟上升沿等于DD. Q在时钟下降沿等于D答案：C6. 在数字电路中，一个计数器的输出在每个时钟脉冲后：A. 增加1B. 减少1C. 保持不变D. 随机变化答案：A7. 一个7段显示器可以显示多少个不同的数字？A. 7B. 10C. 16D. 64答案：B8. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D9. 在数字电路中，一个寄存器的主要用途是：A. 存储数据B. 放大信号C. 产生时钟信号D. 进行算术运算答案：A10. 以下哪种类型的存储器是易失性的？A. ROMB. RAMC. EPROMD. EEPROM答案：B二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“或”运算的输出为低电平的条件是_______。

答案：所有输入都为低电平2. 一个完整的数字系统通常包括_______和_______两个部分。

答案：输入/输出系统、中央处理单元3. 在数字电路中，一个D触发器的输出Q在时钟信号的_______沿更新。

答案：上升4. 一个4位的二进制计数器能够表示的最大数值是_______。

1 : 对于JK触发器，输入J＝0，K＝1，CLK脉冲作用后，触发器的次态应为（）。
