下载文档原格式

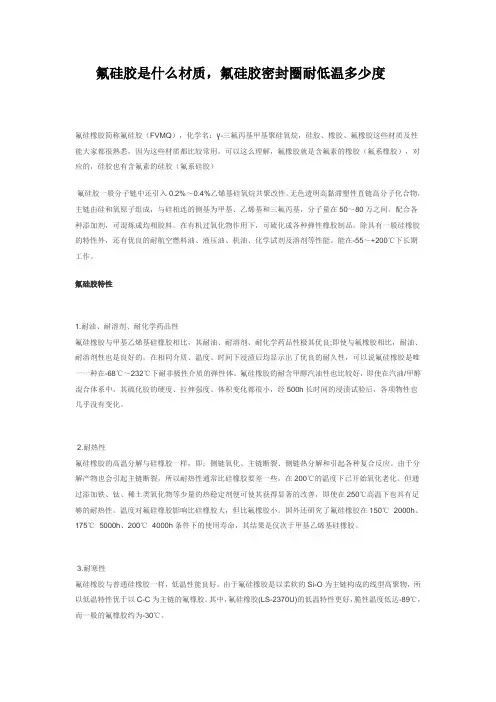

氟硅胶是什么材质，氟硅胶密封圈耐低温多少度氟硅橡胶简称氟硅胶（FVMQ），化学名：γ-三氟丙基甲基聚硅氧烷，硅胶、橡胶、氟橡胶这些材质及性能大家都很熟悉，因为这些材质都比较常用，可以这么理解，氟橡胶就是含氟素的橡胶（氟系橡胶），对应的，硅胶也有含氟素的硅胶（氟系硅胶）氟硅胶一般分子链中还引入0.2%～0.4%乙烯基硅氧烷共聚改性。
无色透明高黏滞塑性直链高分子化合物，主链由硅和氧原子组成，与硅相连的侧基为甲基、乙烯基和三氟丙基，分子量在50～80万之间。
配合各种添加剂，可混炼成均相胶料。
在有机过氧化物作用下，可硫化成各种弹性橡胶制品。
除具有一般硅橡胶的特性外，还有优良的耐航空燃料油、液压油、机油、化学试剂及溶剂等性能。
能在-55～+200℃下长期工作。
氟硅胶特性1.耐油、耐溶剂、耐化学药品性氟硅橡胶与甲基乙烯基硅橡胶相比，其耐油、耐溶剂、耐化学药品性极其优良;即使与氟橡胶相比，耐油、耐溶剂性也是良好的。
在相同介质、温度、时间下浸渍后均显示出了优良的耐久性，可以说氟硅橡胶是唯一一种在-68℃～232℃下耐非极性介质的弹性体。
氟硅橡胶的耐含甲醇汽油性也比较好，即使在汽油/甲醇混合体系中，其硫化胶的硬度、拉伸强度、体积变化都很小，经500h长时间的浸渍试验后，各项物性也几乎没有变化。
2.耐热性氟硅橡胶的高温分解与硅橡胶一样，即：侧链氧化、主链断裂、侧链热分解和引起各种复合反应。
由于分解产物也会引起主链断裂，所以耐热性通常比硅橡胶要差一些，在200℃的温度下已开始氧化老化。
但通过添加铁、钛、稀土类氧化物等少量的热稳定剂便可使其获得显著的改善，即使在250℃高温下也具有足够的耐热性。
温度对氟硅橡胶影响比硅橡胶大，但比氟橡胶小。
国外还研究了氟硅橡胶在150℃×2000h、175℃×5000h、200℃×4000h条件下的使用寿命，其结果是仅次于甲基乙烯基硅橡胶。
3.耐寒性氟硅橡胶与普通硅橡胶一样，低温性能良好。

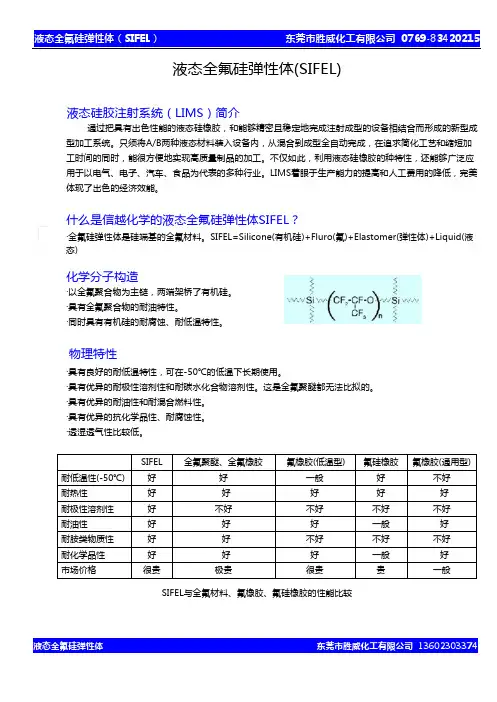

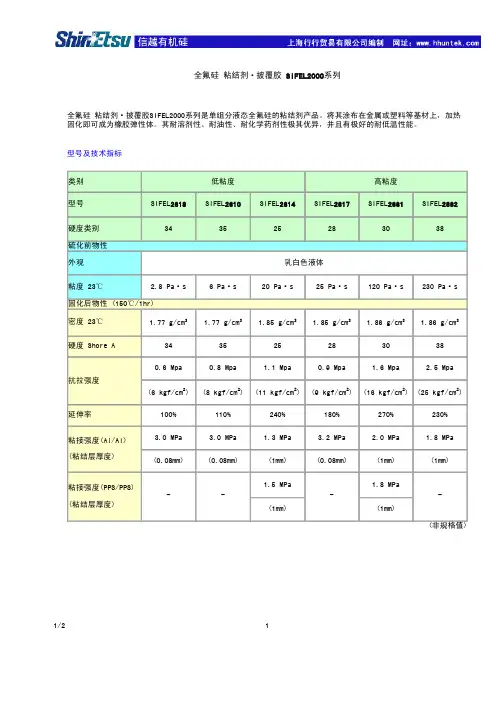

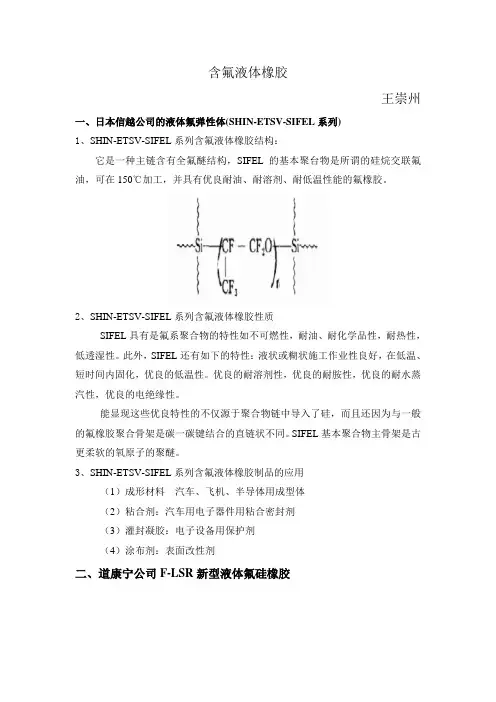

含氟液体橡胶王崇州一、日本信越公司的液体氟弹性体(SHIN-ETSV-SIFEL系列)1、SHIN-ETSV-SIFEL系列含氟液体橡胶结构：它是一种主链含有全氟醚结构，SIFEL的基本聚台物是所谓的硅烷交联氟油，可在150℃加工，并具有优良耐油、耐溶剂、耐低温性能的氟橡胶。
2、SHIN-ETSV-SIFEL系列含氟液体橡胶性质SIFEL具有是氟系聚合物的特性如不可燃性，耐油、耐化学品性，耐热性，低透湿性。
此外，SIFEL还有如下的特性：液状或糊状施工作业性良好，在低温、短时间内固化，优良的低温性。
优良的耐溶剂性，优良的耐胺性，优良的耐水蒸汽性，优良的电绝缘性。
能显现这些优良特性的不仅源于聚合物链中导入了硅，而且还因为与一般的氟橡胶聚合骨架是碳一碳键结合的直链状不同。
SIFEL基本聚合物主骨架是古更柔软的氧原子的聚醚。
3、SHIN-ETSV-SIFEL系列含氟液体橡胶制品的应用（1）成形材料汽车、飞机、半导体用成型体（2）粘合剂：汽车用电子器件用粘合密封剂（3）灌封凝胶：电子设备用保护剂（4）涂布剂：表面改性剂二、道康宁公司F-LSR新型液体氟硅橡胶1、F-LSR新型液体氟硅橡胶基本结构2、F-LSR新型液体氟硅橡胶的性质( 1)物理机械性能( 拉伸强度、撕裂强度) 高;( 2) 低温弹性和高温稳定性良好;( 3) 耐非极性烃类燃油、机油和溶剂性优良;( 4) 耐流体介质能力强;( 5) 即使未经二段硫化也具有良好的力学性能和低的压缩永久变形;( 6) 加工性能与二甲基液体硅橡胶相似, 不需特殊的设备;( 7)粘度低, 可采用更多模腔的模具进行加工;( 8) 生产效率高, 周期短;( 9) 与标准LSR 相比, F-LSR的储存期更长;( 10) 复合模压性能好, 能够很容易地与塑料制品进行整体结构的一次性复合模压。
2、F-LSR新型液体氟硅橡胶的应用F-LSR 以其优良的物性和加工性能, 同时采用标准的液体注射模压工艺, 可高效率地生产尺寸精度高、无飞边、使用可靠性更优的汽车用氟硅橡胶制品。

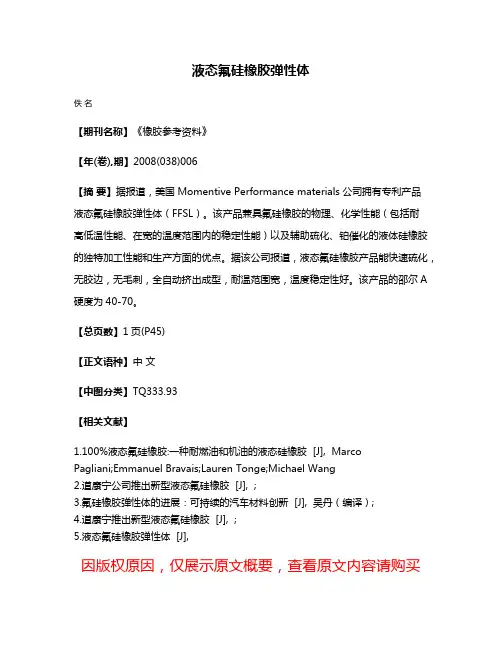

液态氟硅橡胶弹性体
佚名
【期刊名称】《橡胶参考资料》
【年(卷),期】2008(038)006
【摘要】据报道，美国Momentive Performance materials公司拥有专利产品
液态氟硅橡胶弹性体（FFSL）。
该产品兼具氟硅橡胶的物理、化学性能（包括耐
高低温性能、在宽的温度范围内的稳定性能）以及辅助硫化、铂催化的液体硅橡胶的独特加工性能和生产方面的优点。
据该公司报道，液态氟硅橡胶产品能快速硫化，无胶边，无毛刺，全自动挤出成型，耐温范围宽，温度稳定性好。
该产品的邵尔A 硬度为40-70。
【总页数】1页(P45)
【正文语种】中文
【中图分类】TQ333.93
【相关文献】
1.100%液态氟硅橡胶:一种耐燃油和机油的液态硅橡胶 [J], Marco
Pagliani;Emmanuel Bravais;Lauren Tonge;Michael Wang
2.道康宁公司推出新型液态氟硅橡胶 [J], ;
3.氟硅橡胶弹性体的进展：可持续的汽车材料创新 [J], 吴丹（编译）;
4.道康宁推出新型液态氟硅橡胶 [J], ;
5.液态氟硅橡胶弹性体 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
精品资料液态硅胶注射成型........................................液态硅胶注射成型选择合适的材料对于器械注塑加工来说十分关键。
对液体注射而言，高度专业的硅树脂弹性体已经成为医疗器械行业一种首选材料。
但OEM厂商必须确保其供应商能够满足自己的需求，并且协助其器械上市。
让材料供应商在项目初始阶段就参与进来将有助于医疗器械的生产和上市。
此处所示正在从容器中取出的液体硅树脂橡胶添加了二氧化硅进行强化。
1872年，John Wesley Hyatt发明的首款注塑机取得专利时使用了一种名为赛璐珞的粗制塑料材料。
在此后的50年间，制造商们开始利用液体注射(LIM)工艺加工一些简单的产品，例如：纽扣和便携式梳子。
二战期间，由于需要生产大量廉价的产品，LIM技术迅速得到广泛应用。
今天，制造商们利用LIM技术生产各种医疗部件和产品，例如：脑积水分流器、婴儿奶嘴、球囊、垫圈、O型环和多种植入式医疗器械。
现在，为注塑器械选择合适的材料显得比以往任何时候都更为关键了。
现在，制造商通过注塑工艺加工其医疗器械时，越来越多地选择高度专业的硅树脂弹性体。
本文将向您介绍硅树脂成为重要医用材料的原因、如何考量备选材料以及如何选择最佳的材料供应商。
硅树脂弹性体由于硅树脂具有良好的生物惰性和生物相容性、极低浓度的小分子量成分、以及理想的物理性质，并且可在聚合物水平进行改性，因而往往成为制造商选择医疗器械材料时的首选目标。
20世纪40年代，硅树脂广泛应用于航空业，50年代时进入医疗保健行业。
1954年，研究人员将多种对外来物质极为敏感的动物组织培养物与液体、半固体和橡胶状硅树脂产品接触，结果发现该培养物的生长状况与平时无异。
1根据这一测试结果，人们认定硅树脂具有生物学和毒理学惰性。
2在此后的20年间，大量研究工作表明，液体硅树脂和交联硅树脂体系与人体皮下组织、皮内组织和肌肉组织接触后，并未显示出其他材料可能引发的不良后果。

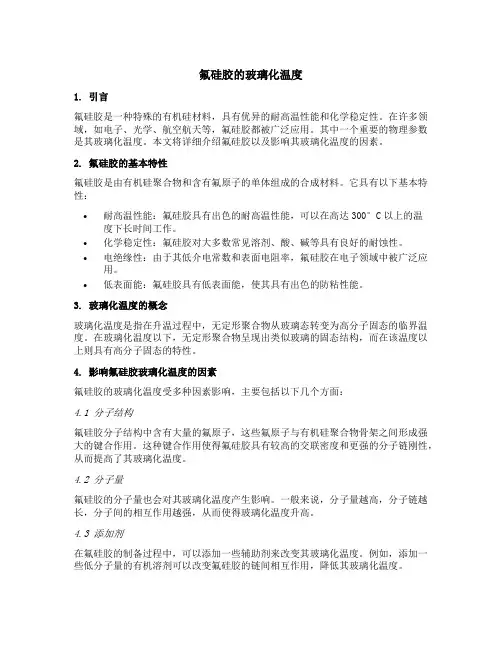

氟硅胶的玻璃化温度1. 引言氟硅胶是一种特殊的有机硅材料，具有优异的耐高温性能和化学稳定性。
在许多领域，如电子、光学、航空航天等，氟硅胶都被广泛应用。
其中一个重要的物理参数是其玻璃化温度。
本文将详细介绍氟硅胶以及影响其玻璃化温度的因素。
2. 氟硅胶的基本特性氟硅胶是由有机硅聚合物和含有氟原子的单体组成的合成材料。
它具有以下基本特性：•耐高温性能：氟硅胶具有出色的耐高温性能，可以在高达300°C以上的温度下长时间工作。
•化学稳定性：氟硅胶对大多数常见溶剂、酸、碱等具有良好的耐蚀性。
•电绝缘性：由于其低介电常数和表面电阻率，氟硅胶在电子领域中被广泛应用。
•低表面能：氟硅胶具有低表面能，使其具有出色的防粘性能。
3. 玻璃化温度的概念玻璃化温度是指在升温过程中，无定形聚合物从玻璃态转变为高分子固态的临界温度。
在玻璃化温度以下，无定形聚合物呈现出类似玻璃的固态结构，而在该温度以上则具有高分子固态的特性。
4. 影响氟硅胶玻璃化温度的因素氟硅胶的玻璃化温度受多种因素影响，主要包括以下几个方面：4.1 分子结构氟硅胶分子结构中含有大量的氟原子，这些氟原子与有机硅聚合物骨架之间形成强大的键合作用。
这种键合作用使得氟硅胶具有较高的交联密度和更强的分子链刚性，从而提高了其玻璃化温度。
4.2 分子量氟硅胶的分子量也会对其玻璃化温度产生影响。
一般来说，分子量越高，分子链越长，分子间的相互作用越强，从而使得玻璃化温度升高。
4.3 添加剂在氟硅胶的制备过程中，可以添加一些辅助剂来改变其玻璃化温度。
例如，添加一些低分子量的有机溶剂可以改变氟硅胶的链间相互作用，降低其玻璃化温度。
5. 测定氟硅胶玻璃化温度的方法为了准确测定氟硅胶的玻璃化温度，常用的方法包括以下几种：5.1 差示扫描量热法（DSC）差示扫描量热法是一种常用的测定材料玻璃化温度的方法。
通过对比样品与参比样品之间的热力学性质变化，可以确定材料的玻璃化温度。
5.2 动态力学分析法（DMA）动态力学分析法是一种通过施加不同频率和振幅的正弦应力来测定材料性能变化的方法。
浙江氟硅橡胶参数
浙江氟硅橡胶参数是指由浙江省氟硅橡胶制造商生产的氟硅橡胶材料的性能参数。
它主要包括以下几项：
1. 密度：密度是指单位体积内物质的质量，一般情况下，浙江氟硅橡胶的密度为1.2g/cm3。
2. 弹性模量：弹性模量是指受外力作用时物体的弹性变形的抗力，一般情况下，浙江氟硅橡胶的弹性模量在
60MPa~ 80MPa之间。
3. 拉伸强度：拉伸强度是指试样拉伸时破裂前所受最大拉力，一般情况下，浙江氟硅橡胶的拉伸强度在6MPa~ 10MPa之间。
4. 吸水率：吸水率是指在某一温度和压力下，试样吸取水分质量占其质量的百分比，一般情况下，浙江氟硅橡胶的吸水率在0.1%~ 0.5%之间。
5. 热稳定性：热稳定性是指材料在高温下的物理性能变化，一般情况下，浙江氟硅橡胶的热稳定性可以达到摄氏250度以上。
