高压开关设备常见事故异常及原因分析

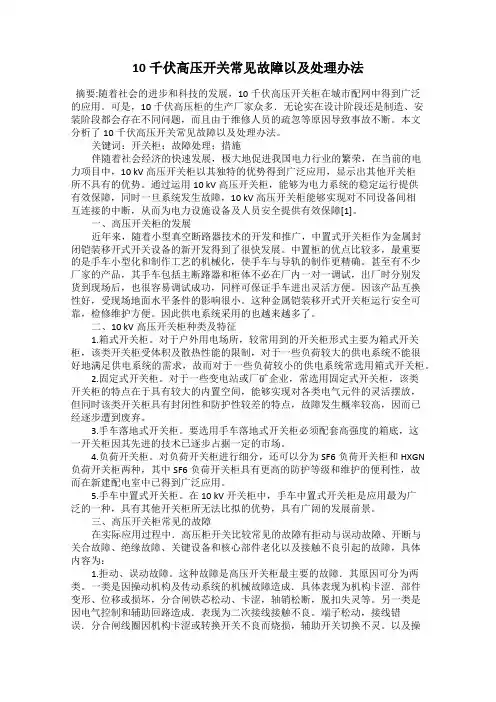

10千伏高压开关常见故障以及处理办法摘要:随着社会的进步和科技的发展，10千伏高压开关柜在城市配网中得到广泛的应用。

可是，10千伏高压柜的生产厂家众多．无论实在设计阶段还是制造、安装阶段都会存在不同问题，而且由于维修人员的疏忽等原因导致事故不断。

本文分析了10千伏高压开关常见故障以及处理办法。

关键词：开关柜；故障处理；措施伴随着社会经济的快速发展，极大地促进我国电力行业的繁荣，在当前的电力项目中，10 kV高压开关柜以其独特的优势得到广泛应用，显示出其他开关柜所不具有的优势。

通过运用10 kV高压开关柜，能够为电力系统的稳定运行提供有效保障，同时一旦系统发生故障，10 kV高压开关柜能够实现对不同设备间相互连接的中断，从而为电力设施设备及人员安全提供有效保障[1]。

一、高压开关柜的发展近年来，随着小型真空断路器技术的开发和推广，中置式开关柜作为金属封闭铠装移开式开关设备的新开发得到了很快发展。

中置柜的优点比较多，最重要的是手车小型化和制作工艺的机械化，使手车与导轨的制作更精确。

甚至有不少厂家的产品，其手车包括主断路器和柜体不必在厂内一对一调试，出厂时分别发货到现场后，也很容易调试成功，同样可保证手车进出灵活方便。

因该产品互换性好，受现场地面水平条件的影响很小。

这种金属铠装移开式开关柜运行安全可靠，检修维护方便。

因此供电系统采用的也越来越多了。

二、10 kV高压开关柜种类及特征1.箱式开关柜。

对于户外用电场所，较常用到的开关柜形式主要为箱式开关柜，该类开关柜受体积及散热性能的限制，对于一些负荷较大的供电系统不能很好地满足供电系统的需求，故而对于一些负荷较小的供电系统常选用箱式开关柜。

2.固定式开关柜。

对于一些变电站或厂矿企业，常选用固定式开关柜，该类开关柜的特点在于具有较大的内置空间，能够实现对各类电气元件的灵活摆放，但同时该类开关柜具有封闭性和防护性较差的特点，故障发生概率较高，因而已经逐步遭到废弃。

高压负荷开关的故障分析与故障排除摘要：本文将介绍高压负荷开关的故障分析与故障排除方法。

首先，对高压负荷开关的基本原理进行了简要说明。

接着，列举了常见的故障类型，并对其原因进行了详细分析。

最后，针对不同故障类型提出了相应的排除方法和注意事项。

一、高压负荷开关的基本原理高压负荷开关是电力系统中常见的一种设备，用于控制和保护电气设备和线路。

其基本原理是通过切断或合上电路，实现电气设备的接通和断开。

高压负荷开关通常由控制单元、断路器和隔离开关组成。

二、常见故障类型及原因分析1. 跳闸故障跳闸故障是高压负荷开关常见的故障类型，通常是由以下原因引起的：（1）电流过载：长时间运行在额定电流以上的情况下，负荷开关可能无法承受过高的电流，导致跳闸故障。

（2）短路：当电流在负荷开关内部短路时，将导致过高的电流流过开关，触发跳闸保护。

（3）过压：过高的电压可能导致负荷开关的绝缘故障，触发跳闸保护。

2. 无法合闸故障无法合闸故障指的是当负荷开关处于断开状态时，无法正常合上并接通电路。

造成此类故障的原因有：（1）机械故障：可能由于负荷开关内部机械部件的损坏或异物阻塞，导致无法正常操作。

（2）电气故障：电气部件的故障，如触点接触不良或烧坏，会影响负荷开关的正常操作。

3. 触点发热故障触点发热故障指的是负荷开关在运行过程中，触点产生过高的温度。

主要原因包括：（1）负荷过大：当负荷开关长时间承受过大的负荷时，触点表面可能会发热，导致故障。

（2）接触不良：触点接触不良会产生阻抗，从而引起局部发热。

三、故障排除方法和注意事项1. 跳闸故障的排除方法（1）检查电流负荷是否过大，并及时清理负荷开关周围的阻塞物。

（2）检查负荷开关是否与其他电气设备连接良好，排除线路短路和接触不良的可能性。

（3）检查负荷开关电气部件的绝缘状况是否正常，并及时更换受损的零部件。

2. 无法合闸故障的排除方法（1）检查负荷开关机械部件的运动是否受阻，并进行清洁或更换。

高低压开关柜常见故障及解除方法高低压开关柜是电力系统中的重要设备，用于控制和分配电力。

然而，由于长期使用或其他原因，高低压开关柜可能会出现故障。

本文将介绍一些常见的高低压开关柜故障，并提供解除方法。

一、断路器跳闸断路器跳闸是高低压开关柜中常见的故障之一。

断路器跳闸可能由以下原因引起：1. 过载：当电流超过断路器额定电流时，断路器会自动跳闸以防止设备过载。

解除方法：检查负载是否过大，如果是，减少负载或增加额定电流的断路器。

2. 短路：当两个电极之间出现低阻抗的连接时，会导致短路故障。

解除方法：首先切断电源，然后检查是否有导致短路的电线或设备。

修复短路后，重新启动开关柜。

二、漏电保护器跳闸漏电保护器是用于检测漏电的设备，当发生漏电故障时，漏电保护器会自动跳闸以防止触电事故。

漏电保护器跳闸可能有以下原因：1. 漏电故障：当电流通过带有漏电的路径时，漏电保护器会检测到电流不平衡并跳闸。

解除方法：首先切断电源，然后检查可能导致漏电的电线、插座或设备。

修复漏电问题后，重新启动开关柜。

2. 漏电保护器故障：漏电保护器本身可能会出现故障，导致误报跳闸。

解除方法：检查漏电保护器的状态和连接情况，如有问题，及时更换或维修。

三、电源故障电源故障是导致高低压开关柜无法正常运行的常见原因之一。

电源故障可能包括：1. 供电中断：当外部电源中断或供电线路出现问题时，开关柜将无法得到正常的电源供应。

解除方法：检查供电线路和开关柜接线是否正常，修复供电问题后，重新启动开关柜。

2. 电源过压或欠压：当电源电压超过或低于额定电压范围时，开关柜可能会受到影响。

解除方法：使用合适的电压稳定设备或调整电源电压，使其恢复到正常范围内。

四、接线故障高低压开关柜的接线故障可能导致电气连接不正确或不稳定，从而影响开关柜的正常工作。

接线故障可能包括：1. 插头松动或损坏：如果插头连接不牢或插头本身出现损坏，可能会导致接触不良或电路断开。

解除方法：检查插头连接是否牢固，如有必要，更换损坏的插头。

高低压配电设备常见故障与处理措施摘要：文章介绍高低压配电系统的组成和功能，分析高低压配电设备运行中的常见故障和疑难故障的原因及危害，提出高低压配电设备运行故障的处理和预防措施，供同行参考。

关键词：高低压配电设备；常见故障；处理1引言高低压配电设备是电力系统中的重要组成部分，其在系统运行过程中一旦出现故障，容易造成大面积的停电事故，严重影响人们正常的用电需求，并具有严重的安全隐患。

所以为了对配电设备、电力系统及其他设备，以及电力用户进行有效的保护，需要对高低压配电设备运行中的常见故障和疑难故障的产生原因进行分析，并寻找有效的预防和治理措施，提高高低压配电设备运行的安全性和可靠性，保障人们的正常生产和生活。

2高低压配电系统的组成部分及功能分析高低压配电系统是以10kV为界限进行区分和定义的，高压配电系统的电压在10kV及以上，而低压配电系统则在10kV以下，是在建筑物及附属建筑中为满足人们正常的生产和生活所需的电量能源而设置的电气系统。

其最重要的组成部分就是变电站，其为输配电的集结点，用于进行电压升降，并进行电能分配的重要场所，其主要的电气设备有变压器、互感器、开关设备和防雷设备等。

所以说高低压配电系统的功能则主要对电能的接受和分配，并进行电压的调整，并且在变压器的作用下将各级的电压电网进行有效联系。

其中配电房则主要起到对电力用户的用电量进行计量以及对电能的分配和调整功率因数等作用。

3高低压配电设备运行故障分析3.1高压配电设备常见故障常见的高压配电设备主要有高压断路器、隔离开关、负荷开关、互感器等，主要用于电力系统发电、输电、配电、电能转换和消耗中起到通断、控制或保护作用的电气设备。

这些设备在电网中经过长时间的运行，容易出现效率降低和老化等问题，而且由于高压配电设备是电网运行中的关键设备，对其进行停电检测和维护的次数较少，所以对其运行稳定性有着较高的要求。

以高压真空断路器为例，其结构较为复杂，由较多的电器元件组成，其中一种元器件出现故障都会影响其正常使用。

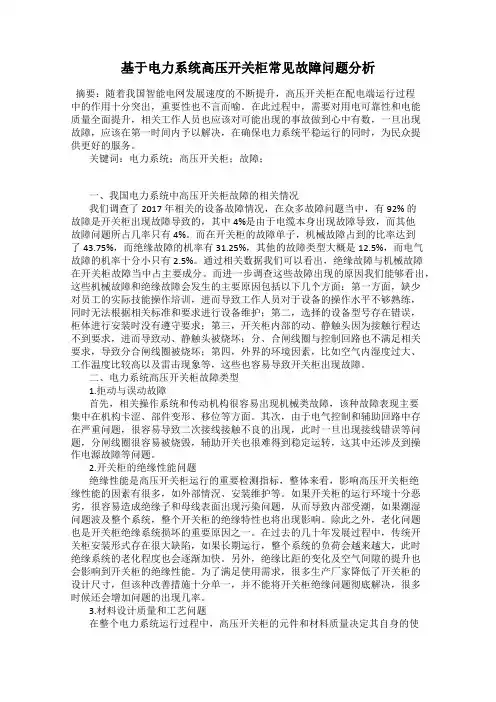

基于电力系统高压开关柜常见故障问题分析摘要：随着我国智能电网发展速度的不断提升，高压开关柜在配电端运行过程中的作用十分突出，重要性也不言而喻。

在此过程中，需要对用电可靠性和电能质量全面提升，相关工作人员也应该对可能出现的事故做到心中有数，一旦出现故障，应该在第一时间内予以解决，在确保电力系统平稳运行的同时，为民众提供更好的服务。

关键词：电力系统；高压开关柜；故障；一、我国电力系统中高压开关柜故障的相关情况我们调查了2017年相关的设备故障情况，在众多故障问题当中，有92% 的故障是开关柜出现故障导致的，其中4%是由于电缆本身出现故障导致，而其他故障问题所占几率只有4%。

而在开关柜的故障单子，机械故障占到的比率达到了43.75%，而绝缘故障的机率有31.25%，其他的故障类型大概是12.5%，而电气故障的机率十分小只有2.5%。

通过相关数据我们可以看出，绝缘故障与机械故障在开关柜故障当中占主要成分。

而进一步调查这些故障出现的原因我们能够看出，这些机械故障和绝缘故障会发生的主要原因包括以下几个方面：第一方面，缺少对员工的实际技能操作培训，进而导致工作人员对于设备的操作水平不够熟练，同时无法根据相关标准和要求进行设备维护；第二，选择的设备型号存在错误，柜体进行安装时没有遵守要求；第三，开关柜内部的动、静触头因为接触行程达不到要求，进而导致动、静触头被烧坏；分、合闸线圈与控制回路也不满足相关要求，导致分合闸线圈被烧坏；第四，外界的环境因素，比如空气内湿度过大、工作温度比较高以及雷击现象等，这些也容易导致开关柜出现故障。

二、电力系统高压开关柜故障类型1.拒动与误动故障首先，相关操作系统和传动机构很容易出现机械类故障，该种故障表现主要集中在机构卡涩、部件变形、移位等方面。

其次，由于电气控制和辅助回路中存在严重问题，很容易导致二次接线接触不良的出现，此时一旦出现接线错误等问题，分闸线圈很容易被烧毁，辅助开关也很难得到稳定运转，这其中还涉及到操作电源故障等问题。

10kV高压开关柜故障分析10kV高压开关柜是电力系统中的重要设备，它承担着电力传输和分配的关键角色。

由于长期使用和外部环境等因素的影响，高压开关柜也会出现各种故障。

本文将就10kV高压开关柜常见的故障进行分析，并提出解决方法，以期能够更好地保障电力系统的安全稳定运行。

1. 电气故障电气故障是高压开关柜常见的故障之一。

由于高压开关柜工作环境复杂，极易受到外界因素的干扰，如潮湿、污秽、雷击等，导致电气故障的发生。

最常见的电气故障包括：接触不良、绝缘击穿、过载和短路等。

接触不良是高压开关柜中较为常见的故障之一。

主要原因有：接触面污染、接触面磨损、接触面氧化等。

接触不良会导致电气连接不可靠、发热、甚至引起火灾，因此必须及时发现并进行维修。

绝缘击穿是指在高压开关柜中绝缘性能不足或绝缘介质存在缺陷时，在电压的作用下发生击穿现象。

绝缘击穿会导致设备损坏、设备烧毁、甚至引发爆炸事故。

对于绝缘击穿故障，应及时对设备进行维修或更换。

过载和短路是高压开关柜中较为严重的电气故障。

过载会导致设备过热、线路损坏，从而影响设备的正常运行。

而短路则会引发电弧、火灾等严重后果。

在发生过载和短路故障时，应立即采取紧急措施，并对设备进行全面检修。

2. 机械故障除了电气故障外，高压开关柜还常常发生机械故障。

机械故障的主要原因包括：部件磨损、连接松动、机构卡滞等。

机械故障一般会导致设备运行不稳定、操作不灵活等问题。

部件磨损是高压开关柜中机械故障的常见原因之一。

长期运行会导致设备的各种部件磨损，特别是机械运动部件，如隔离开关、接地刀等。

磨损严重会影响设备的可靠性和安全性，因此设备的定期保养和更换是十分必要的。

连接松动也是高压开关柜中常见的机械故障。

由于设备长期震动，连接件易出现松动现象，导致设备的接触不良、运行不稳定等问题。

定期对设备连接部分进行检查和紧固是预防连接松动故障的有效方法。

机构卡滞是指设备的机械运动部件在运行过程中出现卡滞现象，导致设备操作不灵活、不稳定。

6kV高压开关柜运行中的常见故障及处理对策摘要：6kv高压开关柜是供电系统的重要组成部分，开关柜工况直接影响供电系统的运行安全。

目前，6kV开关柜的使用还存在许多问题，需要采取有效措施处理和解决故障，以保证供电安全。

本文从6kV开关柜运行过程中的常见故障和处理对策入手，分析相关的问题，并给出了有效的建议。

关键词：6Kv;开关柜；故障；对策引言6kv高压开关柜在电力系统运行过程中起到了相应的保障作用，一旦线路出现故障，就能够及时断开连接设备，确保设备及操作人员的安全。

随着经济及技术的发展，6kV开关柜的安全性与质量得到明显提升，但是在日常运行过程中，仍旧存在相应的问题，需要采取合理措施予以解决。

1 6kV高压开关柜的作用分析6kv高压开关柜由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜。

6kv高压开关柜主要实现的功能有：一是正常电路或6kv及以下设备的开关、断开、具有传递和逆转电力负载的功能；二是6kv高压开关柜能成功地将两端的电力线路从电力系统中分离出来；三是6kv高压开关柜能从电力系统中退出故障设备和故障线段，确保整个电力系统的安全可靠；四是6kv高压开关柜实现出口系统线路或设备的可靠接地，达到确保全线及设备安全的目的；五是6kv高压开关柜还具有测量6kv电力系统电压、电流参数、以及故障警报。

2 6kV高压开关柜常见故障2.1高压开关柜的发热故障6kV开关柜的发热故障是一种非常常见的故障类型。

高压开关柜由于长期工作，如果不能很好地控制，就会发生加热故障。

在实际运行过程中，发热主要是由导电电路引起的，如导体加热、联合加热和涡流加热等。

如果这些加热条件发生，并且产生的热量很大，就不能及时排出。

然后，6kV开关柜的温度会急剧升高，在稳定上升后，加热条件非常明显，容易发生故障。

10kV高压开关柜故障分析10kV高压开关柜是电力系统中非常重要的设备，用于控制和保护电力设备以及线路。

由于长期使用和其他外部因素的影响，高压开关柜偶尔会出现故障。

本文将对10kV高压开关柜故障进行分析，并提出相应的解决方案。

1. 电气故障：主要包括高压开关柜内部的电路故障，比如短路、接地故障等。

这些故障可能导致设备无法正常运行，甚至对设备造成损坏。

3. 绝缘故障：在高压开关柜中，绝缘故障是比较常见的问题。

绝缘故障可能导致设备的绝缘性能下降，进而影响设备的安全运行。

4. 其他故障：如温度过高、湿度过大等环境因素也可能导致高压开关柜的故障。

二、高压开关柜故障分析的方法1. 检查设备状态：首先要对高压开关柜进行全面的检查，了解设备的工作状态。

包括观察设备的运行指示灯、仪表等，以便发现异常情况。

2. 检测绝缘状态：对高压开关柜的绝缘状态进行检测，通过绝缘电阻测试、介质损耗测试等手段进行检测，确保设备的绝缘状态符合要求。

3. 运行试验：通过对高压开关柜进行运行试验，观察设备的运行情况，以便发现设备是否存在异常现象。

4. 数据分析：通过设备运行数据的分析，比如电流、电压、温度等参数的监测，对设备的运行情况进行分析，找出设备可能存在的问题。

5. 故障排除：对发现的故障进行排除，修复设备，确保设备正常运行。

1. 加强设备的维护保养工作，定期对设备进行检修，保持设备的良好状态。

2. 加强设备的监测和检测工作，通过先进的设备监测技术，及时发现设备的异常情况。

3. 提高设备的智能化水平，通过智能检测系统对设备进行持续监测，及时发现设备可能存在的问题。

4. 加强员工的培训，提高员工对设备的操作和维护水平，确保设备的正常运行。

5. 定期对设备进行全面的检测，发现并解决可能存在的问题，确保设备的安全运行。

对于10kV高压开关柜的故障分析，需要采取全面的分析方法，通过对设备的全面检查、数据分析和运行试验，及时发现并解决设备可能存在的问题。

10kV高压开关柜常见缺陷及原因10kV高压开关柜，数量多、应用面广，其绝缘水平的高低，对电网的安全运行举足轻重。

若10kV高压开关柜发生绝缘事故，其危害轻则造成设备损坏，重则引发大面积停电，给国家造成不可弥补的损失。

因而，必须对该问题作认真研究，并切实加以解决。

1、常见缺陷及原因1.1空气绝缘间隙小长期以来，有的高压开关柜生产厂家，不严格执行有关技术标准，使目前有些正在运行的10kV高压开关柜柜内带电体的相与相、相与地之间空气绝缘间隙多在100～125mm之间。

作为纯空气绝缘的电气设备，《高压配电装置设计技术规程》中明确规定，10kV系统纯空气绝缘的最小间隙为125mm。

从交流耐压试验的结果，并结合事故分析可以看出，10kV高压开关柜柜内带电体的相与相间、相与地的最小空气绝缘间隙，低于125mm的，容量出事故。

1.2配套附件绝缘性能差我国10kV高压开关柜的生产厂家很多，有的厂家为了降低成本，采用绝缘水平较低的配套附件，造成整台开关柜的污闪电压降低，达不到额定标准要求。

依照《6～10kV高压开关柜选型原则》，并结合实际运行经验，笔者认为10kV高压开关柜所配附件的沿面绝缘爬电比距，应不低于以下要求：瓷绝缘件18mm/kV，有机绝缘件20mm/kV。

1.3采用复合绝缘时，不应忽视空气间隙有的10kV高压开关柜内部，加装绝缘材料制成的隔板，形成带电体——空气间隙——绝缘隔板——接地体这样的复合绝缘模式。

从实际情况看，采用这种复合绝缘时，不能忽视空气间隙，空气间隙最小不低于30mm，否则容易引起绝缘事故。

1.4运行环境差，检修质量低一般来说，10kV高压开关柜的运行环境较差，经常受诸如粉尘、烟雾、蒸气等的侵袭，使得绝缘层表面被腐蚀，生成导电物，构成绝缘缺陷。

还有个别的开关柜使用单位，不重视设备的检修、维护，不能及时地发现和消除各种绝缘缺陷，最终造成绝缘事故的发生。

2、两点建议2.110kV高压开关柜的设计和制造部门，应严格执行有关的绝缘标准，把好绝缘间隙关和配件质量关。

KYNB-高压开关柜常见故障分析高压开关柜是电力系统中的重要设备，它的正常运行对于整个电力系统的稳定运行至关重要。

在实际使用中，高压开关柜常常会出现各种故障，影响正常运行和安全性。

对于高压开关柜常见故障的分析和处理显得尤为重要。

一、常见故障一：开关柜开关无法合闸1. 故障原因：开关柜开关无法合闸通常是由于以下原因引起的：① 电气元件损坏，导致合闸电路不通；② 联轴器损坏，无法有效传动合闸机构；③ 因电动机、蜗轮、蜗杆等零部件损坏，无法使合闸机构转动；④ 合闸弹簧损坏或者机构卡挂，导致无法使合闸机构闭合。

对于开关柜开关无法合闸的故障处理，可以通过以下步骤来解决：① 先检查电源线路，保证开关柜有正常的电源输入；② 通过检查各部分的压力表、电流表等仪表，确保每个部位的工作状态；③ 对于损坏的电气元件，需要及时更换或者修复；④ 检查联轴器、电动机、蜗轮、蜗杆等零部件，确保其正常运转；⑤ 对于合闸弹簧损坏或者机构卡挂的情况，需要及时进行修理或者更换。

二、常见故障二：开关柜闪络开关柜闪络通常是由于以下原因引起的：① 绝缘子受潮或者受污染，导致绝缘破坏；② 开关柜内部有异物进入，导致绝缘子间短路；③ 环境温度过高，导致绝缘子间击穿。

对于开关柜闪络的故障处理，可以通过以下步骤来解决：① 定期清洁和维护开关柜绝缘子，保证其表面洁净，并且及时排除积水、积尘等。

② 检查开关柜内部是否有异物进入，避免短路现象发生。

③ 对于环境温度过高的情况，可以通过增加散热装置或者降低环境温度来解决。

开关柜温升过高通常是由于以下原因引起的：① 开关柜内部电流过载，造成局部温度过高；② 开关柜内部接触不良，造成局部高阻；③ 开关柜内部空气循环不畅，导致散热不良。

对于开关柜温升过高的故障处理，可以通过以下步骤来解决：① 对于电流过载引起的温升过高，需要减小负载或者增加设备容量；② 定期检查开关柜内部电器元件的接触情况，确保其良好接触；③ 清洁和维护开关柜内部空气循环设备，保证其畅通。

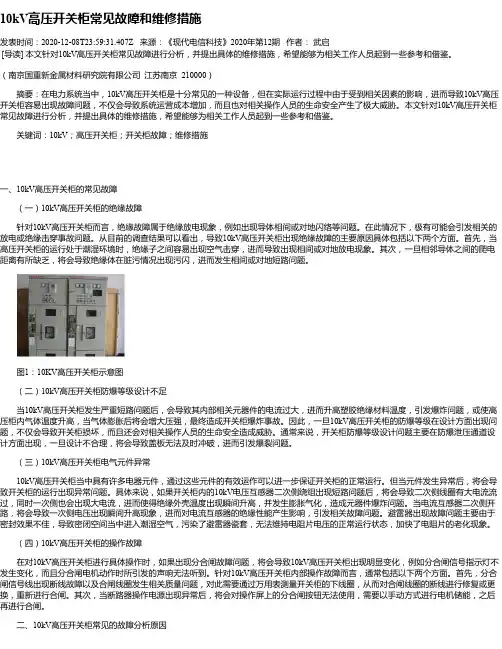

10kV高压开关柜常见故障和维修措施发表时间：2020-12-08T23:59:31.407Z 来源：《现代电信科技》2020年第12期作者：武启[导读] 本文针对10kV高压开关柜常见故障进行分析，并提出具体的维修措施，希望能够为相关工作人员起到一些参考和借鉴。

（南京国重新金属材料研究院有限公司江苏南京 210000）摘要：在电力系统当中，10kV高压开关柜是十分常见的一种设备，但在实际运行过程中由于受到相关因素的影响，进而导致10kV高压开关柜容易出现故障问题，不仅会导致系统运营成本增加，而且也对相关操作人员的生命安全产生了极大威胁。

本文针对10kV高压开关柜常见故障进行分析，并提出具体的维修措施，希望能够为相关工作人员起到一些参考和借鉴。

关键词：10kV；高压开关柜；开关柜故障；维修措施一、10kV高压开关柜的常见故障（一）10kV高压开关柜的绝缘故障针对10kV高压开关柜而言，绝缘故障属于绝缘放电现象，例如出现导体相间或对地闪络等问题。

在此情况下，极有可能会引发相关的放电或绝缘击穿事故问题。

从目前的调查结果可以看出，导致10kV高压开关柜出现绝缘故障的主要原因具体包括以下两个方面。

首先，当高压开关柜的运行处于潮湿环境时，绝缘子之间容易出现空气击穿，进而导致出现相间或对地放电现象。

其次，一旦相邻导体之间的爬电距离有所缺乏，将会导致绝缘体在脏污情况出现污闪，进而发生相间或对地短路问题。

图1：10KV高压开关柜示意图（二）10kV高压开关柜防爆等级设计不足当10kV高压开关柜发生严重短路问题后，会导致其内部相关元器件的电流过大，进而升高塑胶绝缘材料温度，引发爆炸问题，或使高压柜内气体温度升高，当气体膨胀后将会增大压强，最终造成开关柜爆炸事故。

因此，一旦10kV高压开关柜的防爆等级在设计方面出现问题，不仅会导致开关柜损坏，而且还会对相关操作人员的生命安全造成威胁。

通常来说，开关柜防爆等级设计问题主要在防爆泄压通道设计方面出现，一旦设计不合理，将会导致盖板无法及时冲破，进而引发爆裂问题。

高压断路器常见故障原因的分析与处理摘要：随着社会的进步与能源需求的不断扩大，电力已经成为我国能源消费最大份额之一。

随着发输电技术的不断完善，电网规模也将与日俱增，因此相关线路的安全性与完备性需要特种设备和相关保护装置进行预防。

高压断路器就是电力领域及其相关设计标准中不可或缺的典型保护设施，能在关键时刻预防关键回路防止恶性事故的发生。

当前新的高压电网对断路器提出了更高的要求和稳定性，因此在断路器监测与故障处理方面则需要相关科研单位与电网公司共同研究。

关键词：变电站；高压断路器；常见故障；处理建议高压电路系统避免出现故障的核心部件就是断路器，也叫做高压电路控制器，这个部件的用途是监控高压电力线路中出现的电路突发状况，比如说，高压线路中存在电流的空载也或者是出现负荷电流，这个时候电路控制器就会开始工作，对线路中短路的区段断开，由此来保护高压电力系统的整体安全性。

但是在变电站的运行中，高压断路器经常会出现一些问题，一旦问题没有得到有效地解决，就对电力系统的运行造成一定的影响，因此相关的变电站的工作者应当系统的对断路器常出现的问题进行归纳与分析，以便更好地保障我国电力系统的稳定与安全运行。

1高压断路器的组成结构及工作原理高压断路器主要由相关构件及其执行机械端组成。

其工作的稳定性与正确性是保证电网安全的基础。

如若将该部件进行功能化区分展示可以细分为导电部分、绝缘部分、接触系统、灭弧装置及操作系统。

高压断路器是否正常工作主要取决机械部件在触发时的执行速度，因此机械部件的牢靠性与耐久性是评定设备好坏的关键。

依据设备传动链基础机构区分主要有机构传动连杆、拐臂、主轴、绝缘推杆、三角拐臂和触头弹簧装置等。

工作触发时利用绝缘拉杆、触头弹簧等部分同灭弧室的动导电杆连接操动机构，最终触发带动导电杆运动完成合、分闸操作。

2高压断路器常出现的故障及其处理建议2.1拒分闸故障断路器在运行时经常会发生拒动故障，导致越级跳闸，这样不仅会使停电的范围扩大，更会导致电力系统的解列，从而发生大面积的停电事故，因此发生拒分闸故障的时候，要先检查跳闸回路是否完好无损、跳闸电压是否出现过低的现象。

35kV高压断路器常见故障及解决措施高压断路器是变配电的紧要电气设备，充分了解和把握高压断路器的故障规律和故障原因，就能够有针对性地实行相应措施对故障进行处理，适时恢复送电，有效降低事故和故障造成的损失。

一、35kV高压断路器在运行中常见的故障分析1.高压断路器不能储能高压断路器储能是保障设备运行的基础能量，如决断路器不能保存充足的动能，行程开关的失灵，储能电机一直运转下去，进而造成不能正常分合闸。

断路器储能电机的运行，会依据设备的硬件条件，在行程开关关闭之前，停止储能电机的运转。

假如不能依据行程的运行情况，对储能电机进行处理，就会使其不停的运行下去，不仅造成了能量的损失，还会引起储能机设备的损坏。

2.机械故障引起的不能合闸高压断路器机械故障的显现，断路器将无法实现分、合闸，引起就地手动分闸失灵事故，断路器利用远方遥控措施对进行分闸，假如遥控措施存在故障，继电保护动作将无法掌控断路器合闸。

分闸线圈断线、分闸操作回路断线也会引起不合闸的现象，在断路器运行时，要保持设备的平稳电压，所以在电源电压下降时，分闸线圈电阻加添，设备的分闸本领也会降低。

断路器假如在分闸时存在卡涩现象，也会影响合闸，设备无法合闸，会严重影响断路器的正常使用。

3.合闸线圈烧坏故障分析在高压断路器运行中，假如弹簧操作机构存在故障，机会引起储能效率的问题，一旦弹簧失效，合闸储能回路就不能全面的输送能量，储能电机会始终保持在运转状态，甚至导致电机线圈过热损坏。

引起合闸线圈烧坏的原因是由于行程开关安装位置偏低，使合闸弹簧尚未储能完毕，这时设备会使用自身的电能，过大的电流输出，会提高线圈的温度。

当行程开关触点转换完毕时，切断电机电源后，弹簧本身的能量不能使线圈进行分闸，假如储能电机正处于工作状态，长时间的运行，还可能造成行程开关的损坏。

这种故障的显现，断路器无法完成分闸过程，电网内部的零件也存在损坏的几率，所以合闸线圈烧坏之后，断路器将不能实现分合闸。

供配电系统中高压开关柜常见故障分析与处理摘要：高压开关柜是供配电系统的重要组成部分，在运行过程中高压开关柜容易发生各种故障，影响正常的供电，降低供电可靠性。

高压开关柜在运行中如果出现问题，不能及时发现，会对正常用电造成严重影响。

因此，加强对高压开关柜的维护和管理是十分必要的。

关键词：高压开关柜；故障分析；处理方法高压开关柜运行过程中出现故障时，应结合故障现象和原因进行分析。

供配电系统中常见的故障主要有：电压不稳、电流过大、发热、绝缘降低、操作失灵、误动或拒动等。

对于不能判断或判断有困难的故障，可以通过停电后测试来确定故障点。

高压开关柜发生的常见故障可以通过分析和检查来找出原因并采取相应措施进行处理。

如果没有必要进行停电测试，也可以采用一些简单的措施来处理故障。

1.断路器拒动分析（1）原因：操作机构失灵；开关柜内故障；操作电源中断。

（2）处理方法：检查控制回路是否有电；检查真空断路器的压力是否正常；检查操动机构的机械动作情况；检查控制回路是否有异常。

如果以上步骤都正常，则可能是控制回路出现了问题。

在此基础上，可以通过以下方法进行处理：①检查操作回路的各回路是否有电。

如果不能确定是哪个回路故障，可以采取局部停电的方法，通过手动合闸或者分闸来检查各回路是否正常。

如果合闸正常，则可能是操动机构失灵导致的拒动；如果分闸正常，则可能是操作电源中断引起的拒动。

②如果以上方法都不能解决问题，则应该考虑断路器本身是否有故障。

如果是断路器本身存在故障，可以采取以下方法进行处理：更换同型号的断路器；检查触头分合情况；检查绝缘件是否有损坏。

如果以上措施都不能解决问题，则应更换断路器或检查SF6开关柜。

2.高压开关柜过热的问题与策略高压开关柜过热，会导致绝缘性能降低，运行寿命缩短，严重时会引起火灾。

开关柜过热的常见原因是开关柜发热和散热不畅。

当开关柜发热时，主要表现为开关柜内的温度升高。

在温度升高的同时，绝缘性能降低，使绝缘介质和金属表面之间的接触电阻增大，从而导致设备故障。

高压隔离开关常见故障的分析及排除方法一、引言高压隔离开关是电力系统中的重要设备，用于隔离电路和设备，确保电气设备的安全运行。

随着设备的使用时间增长和环境的影响，高压隔离开关也会出现各种故障。

对高压隔离开关常见故障进行及时的分析和排除，对保障电力系统的安全稳定运行具有重要意义。

二、高压隔离开关常见故障的分析1. 接触不良高压隔离开关在工作过程中，容易因为灰尘、湿气等外界环境因素，导致触点受损或者产生氧化，从而造成接触不良。

接触不良的表现为电气接触电阻增大，导致设备发热、漏电等故障。

2. 机械故障高压隔离开关在运行过程中，可能会因为机械部件的磨损或者不良的安装导致机械故障，如开关无法正常合闸或者分闸、动作不灵活等问题。

3. 绝缘击穿由于高压隔离开关在工作过程中承受着高压电流，如果绝缘不良或者绝缘强度不足，可能会导致绝缘击穿，造成设备短路、火灾等严重后果。

4. 漏电由于高压隔离开关长期工作在高压电场中，可能会因为时间久了，绝缘老化，导致设备漏电，如果不及时处理，可能会引发火灾等事故。

5. 其他故障还有一些其他因素可能导致高压隔离开关出现故障，如设备设计缺陷、运输安装不当等，这些都可能对高压隔离开关的正常工作造成影响。

对于接触不良的故障排除，可以采取以下措施：- 清洁触点表面，去除氧化层及异物。

- 调整或更换接触对，使其间隙符合要求。

- 使用油脂等润滑剂，提高机械接触的可靠性。

对于机械故障的排除，可以采取以下措施：- 检查各个机械部件是否磨损严重，如有磨损情况，应及时更换。

- 调整机械部件的安装位置，确保合闸和分闸的动作正常。

- 对开关进行清洁和润滑，保持其正常动作。

对于绝缘击穿的故障排除，可以采取以下措施：- 对高压隔离开关进行绝缘测试，确保其绝缘强度符合要求。

- 对绝缘不良的部位进行更换或修复，恢复其绝缘性能。

- 提高绝缘等级，加强对高压隔离开关的绝缘保护。

对于其他故障的排除，可以采取以下措施：- 对设备进行全面检测，找出设备的故障原因。

10kV开关柜常见故障及其原因分析摘要：10 kV 开关柜在运行中经常会出现故障，造成经济上的严重损失，为了保证设备安全运作，降低故障所造成的损害，要有效地做好开关柜电气故障的检测和预防。

文章针对10kV开关柜常见的故障进行分析，并提出了处理和改进的措施。

关键词：10kV；高压开关柜；故障分析；改进措施引言随着电力技术的发展，10kV 开关柜总体制造质量及运行可靠性有了较大的提高，故障率也大大降低。

但在运行中仍存在和发生一些可以避免或不该发生的缺陷及故障，及时对这些故障进行分析和处理，能够有效避免和防止故障的发生，并及时发现潜在缺陷，提高供电可靠性。

一、高压开关柜常见故障分析高压开关柜是使用极广、数量最多的开关设备，发生故障时造成的后果也很严重，而且往往一台开关柜出现故障，会出现殃及整段母线或相邻开关柜。

高压开关柜故障原因分析主要有以下几个方面：（一）绝缘等级差1、爬距及空气间隙不够。

爬距及空气间隙不够是开关柜发生绝缘损坏事故的根本原因。

特别是手车柜，为缩短柜体尺寸，生产单位往往大幅度地减小装于柜内的断路器，隔离插头相间距离或对地距离，未采取有效的保证绝缘强度的措施。

2、制造质量差，工艺不良。

制造质量及装配质量对开关柜整体耐压水平有很大的影响。

如开关柜内的有些元件可以通过耐压试验，但开关柜整体却通不过，原因是装配质量差。

如紧固螺丝不规则，拧紧后螺杆长出螺母过多；有的支持瓷柱紧固底板成“丁”字型，在支持瓷柱处作特殊处理，这样不仅缩短了绝缘距离，而且造成电场局部集中。

另外支持瓷柱质量差，稳定性能差，在短路电流冲击下发生断裂，造成事故扩大。

（二）防爆、防护能力不足1、高压开关柜顶部设计有泄压通道，分别是电缆室、母线室及开关室三个泄压通道，但部分开关柜安装时存在柜顶泄压通道未采用一侧用塑料螺丝紧固而是全用铁螺丝锁死、塑料螺丝与铁螺丝安装方向相反、固定螺丝不规范等问题，导致当柜内短路时，电弧产生高压蒸气无法从泄压通道充分排出，压力瞬间将达到很高值，并从封闭式开关柜中薄弱的地方冲出，对人身和设备造成危害。

供配电系统中高压开关柜常见故障分析与处理【摘要】高压开关柜是配电系统中的重要电气设备，从拒动、误动故障、合闸、分闸故障、储能故障等多方面分析了高压开关柜常见故障，并据此给出了各类故障处理方式，为确保高压开关柜安全高效运行提供了指导。

【关键词】高压开关柜；故障分析；处理方法高压开关柜是指用于电能分配、计量及连接电缆的高压配电设备，因其能够起到电路的通断、控制或保护等作用，故被广泛应用于高压供配电系统中。

高压开关柜的安全可靠运行是确保供配电作业有序进行的基础，一旦高压开关柜出现故障，往往会造成大范围的停电，影响居民生活和工业生产。

由于高压开关柜结构复杂，涉及断路器、熔断器、各类仪表、保护器等多种元件，故障形式表现多种多样，故障判断和故障处理难度往往较大，本着提高高压开关柜故障判断处理速度、降低停电影响时间等目的，有必要对高压开关柜常见故障和处理方法进行研究。

1高压开关柜概述高压开关柜是以断路器为主的电气设备，其是根据电气一次主接线图的相关要求将控制器、保护器等高低压电器及母线、绝缘子等元件装配在一起形成能够在电力系统中接受和分配电能的一类装置。

高压开关柜可根据电网运行要求将部分电力设备或者部分电路网络投入或者退出运行，也可将电力设备或者部分电路网络快速切除，进而确保电力系统的无故障运行，同时也可保证检修人员的安全。

根据断路器的安装方式，可将高压开关柜分为移开式和固定式。

移开式高压开关柜又称为手车式高压开关柜，柜体内的电器元件主要安装在可抽出的手车上，该型高压开关柜互换性较好，可提高供电系统的稳定性；固定式高压开关柜内的电器元件不可移动，但是操作简单，价格相对低廉，故常被应用于10kV及以下配电系统中。

2高压开关柜常见故障分析2.1拒动、误动故障拒动、误动等故障也是高压开关柜的最常见故障,分析人员认为该故障形成的因素主要有机械故障与电器故障二个方面所致。

机械问题主要指操动机械和驱动机构发生卡涩,机件发生扭曲或者破裂,分合上的铁心、轴销等发生松动和扭曲等,这就会造成开关箱发生拒动或者误操作;电气故障主要包括在电气控制回路和辅助电路中的连接错误,端子发生松动,扭转开关和辅助开关不活动,合闸接触器发生失灵等,电气故障相对于机械故障的开关柜拒动和误操作比率要大于百分之五十,而且对电气故障检查和修复的难度也比较大。
