棒条式振动给料机棒条式振动给料机简介棒条式振动给料机采用盲板加棒条形式的给料面，适用于破碎机前大块物料的均匀给料，特别适用于黑色或有色金属矿石、建筑石料粗碎或中碎前的给料用。
其棒条缝隙可调，能在给料同时将泥土和细碎物料分离出去，有效地发挥了后面的破碎机功能。
棒条式振动给料机共有六个规格，用于破碎机前大块物料的均匀给料及分离，特别适用于水电行业、建筑石料及黑色或有色金属、矿石粗破前给料和初筛。
该系列振动给料机采用振动电机为激振源，结构简单、维护方便．产量大，寿命长，结实耐用。
棒条式振动给料机结构棒条式振动给料机主要由激振源(振动电机)、机体、减振弹簧、前后支架等组成。
1、振动电机：振动电机是一种将动力源和振动源和为一体的新型激振器，高效节能，激振力大，使用可靠，调节简单．使用维护方便等特点。
2、机体：采用板材、型材焊接而成，其作用是将来料通过振动输送到破碎机。
3、减振弹簧：一般采用金属螺旋弹簧或橡胶弹簧，其作用是便机体产生弹性振动，减小振动载荷传递到基础或结构架上。
4、支架：采用板材焊接而成，其作用是支撑机体。
棒条式振动给料机技术参数棒条式振动给料机特点棒条式振动给料机由于在接近排料端的给料面布有分级作用缝隙可调的棒条，所以在进行给料同时能将物料中泥土及细碎粒级的物料分离出去，使其后面的破碎机更有效发挥功能；棒条式振动给料机采用消化引进美国枝术制造的振动器、框架式环槽铆钉联接结构．棒条式振动给料机又采用锰钢制造的护板和棒条，结构坚固、强度高、耐冲击、耐磨损。
棒条式振动给料机用途棒条式振动给料机共有五个规格，适用于破碎机前大块物料的均匀给料。
特别适合于黑色或有色金属矿石、建筑石料粗碎前的给料用。
棒条式振动给料机安装1、棒条式振动给料机一般整体安装。
如果现场情况确需将振动电机与机体拆开才便于安装．应注意在重新组装后必须把振动电机和机体连接螺栓拧紧。
2、棒条式振动给料机安装后应保证前后弹簧对称承受力基本均匀，保证机体水平、铅垂状态，以免工作时物料向一边偏移，影响设备下常进行。
振动给料机系列主要技术参数ZTGL型给料机我要订购本产品产品概述ZTGL系列电机振动给料机由输送槽体、振动电机、吊杆及电器控制装置等构成。
该机工作原理是用两台单独的振动电机作反向同步旋转，其偏心体产生离心力(即激振力)，轨迹为一直线，此直线相对输送槽体在垂直方向有一倾角，使输送槽内的物料产生连续的抛掷运动，从而使物料自受料端向出料端给出。
本机结构简单，振动频率低，振幅大，对于较难输送的粘性物料也有较强的输送能力，但强度高，安装维修方便，耗电少，运行费用低。
主要用途该机主要用于原煤或精选煤的均匀给料，也适用与其它尺寸不大于300mm块状物料。
能适应粘性不太大的物料的输送，用于煤矿、建材等行业。
技术参数参数| 型号ZTGL50 ZTGL60 ZTGL70 ZTGL90 ZTGL100 ZTGL110 ZTGL130 ZTGL150槽体尺寸长（mm）1400 1400 1400 1600 1600 1600 1800 1800 宽（mm）500 600 700 900 1000 1100 1300 1500 高（mm）258 258 258 258 308 308 308 308给料粒度（mm）0~150 0~150 0~200 0~300 0~300 0~300 0~300 0~300安装角度5~10 5~10 5~10 5~10 5~10 5~10 5~10 5~10 双振幅（mm）6~12 6~12 6~12 6~12 6~12 6~12 6~12 6~12料层厚度（mm）350 350 350 450 500 550 550 600给料量（t/h ）精煤200~500 250~550 290~540 340~640 420~850原煤70~150 100~200 150~230 300~700 350~750 400~800 500~1000 600~1200型号ZT10-6 ZT10-6 ZT10-6 ZT10-6 ZT10-6 ZT10-6 ZT10-6 ZT10-6振动电机振次（r/min ）960 960 960 960 960 960 960 960功率（kw）×2×2×2×2×2×2×2×2仓口尺寸（mm）600×400 600×500 600×600 800×800 900×900 1000×1000 1000×1200 1000×1400 单支点静负荷（N）1784 2294 2744 4323 6573 7214 8612 10368 单支点动负荷（N）192 192 192 205 298 336 280 304浏览次数：60 次我要订购本产品振动给料机主要技术参数型号料槽尺寸（mm）最大进料粒度（mm）生产能力（t/h）功率(kw) 机器重量（t）安装倾角外型尺寸（mm）GZD-850×3000 850×3000 400 120 ×25o 3110×1800×1600 GZD-1000×3600 1000×3600 500 150 ×25o 3850×1850×1630 GZD-1100×4200 1100×4200 580 240 ×25o 4400×2050×1660 GZD-1100×4900 1100×4900 580 280 ×25o 5200×2050×1700 GZD-1300×4900 1300×4900 650 450 11×25o 5200×2350×1750 注：远华机械保留更改产品设计与规格的权利，恕不另行通知。

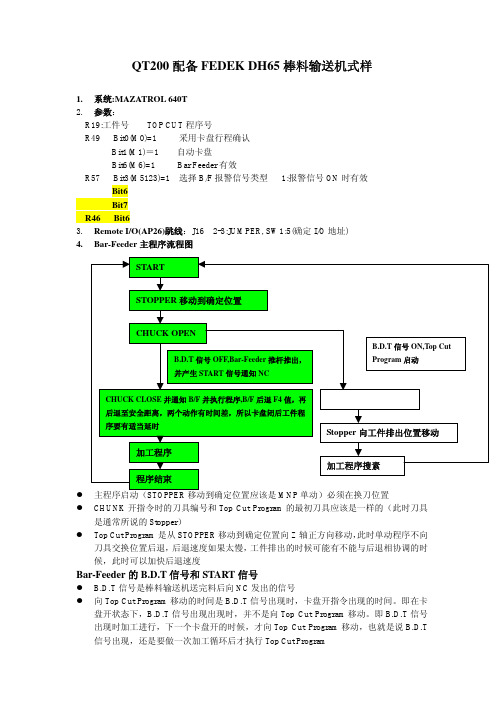

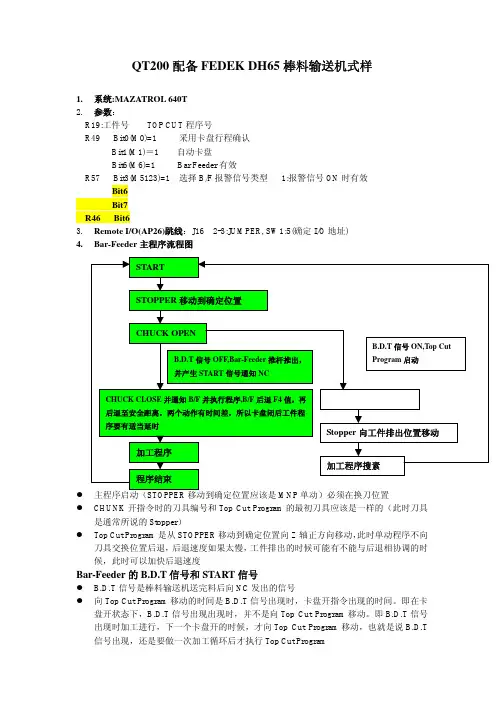

QT200配备FEDEK DH65棒料输送机式样1. 系统:MAZATROL 640T2. 参数：R19:工件号TOP CUT程序号R49 Bit0(M0)=1 采用卡盘行程确认Bit1(M1)＝1 自动卡盘Bit6(M6)=1 Bar Feeder有效R57 Bit3(M5123)=1 选择B/F报警信号类型1:报警信号ON时有效Bit6Bit7R46 Bit63. Remote I/O(AP26)跳线：J16 2-3:JUMPER, SW1:5(确定I/O地址)4. Bar-Feeder主程序流程图CHUNK开指令时的刀具编号和Top Cut Program的最初刀具应该是一样的（此时刀具是通常所说的Stopper）Top Cut Program是从STOPPER移动到确定位置向Z轴正方向移动，此时单动程序不向刀具交换位置后退，后退速度如果太慢，工件排出的时候可能有不能与后退相协调的时候，此时可以加快后退速度Bar-Feeder的B.D.T信号和START信号B.D.T信号是棒料输送机送完料后向NC发出的信号向Top Cut Program移动的时间是B.D.T信号出现时，卡盘开指令出现的时间。
即在卡盘开状态下，B.D.T信号出现出现时，并不是向Top Cut Program移动。
即B.D.T信号出现时加工进行，下一个卡盘开的时候，才向Top Cut Program移动，也就是说B.D.T 信号出现，还是要做一次加工循环后才执行Top Cut ProgramTop Cut Program启动时间图是棒料输送机将残料推出的时候。
即STOPPER移动到正常推料时的确定位置，推料动作开始执行，STOPPER快速向程序设定的工件排出位置移动。
所以此时快速移动的速度不应该太慢。
通常一种棒料只加工一种工件时，加工程序的Z偏移和Top Cut Program的Z偏移是一样的。
但是如果要实现用一种棒料加工几种不同的工件时，此时工件程序可以通过互相调用执行加工不同工件，只是Top Cut Program的Z偏移应该和工件最长的程序Z偏移一样，同时对棒料输送机F1和F3参数的设定也应该做相应修改，即F1应该是最短工件的长度，F3应该是最长工件的长度。

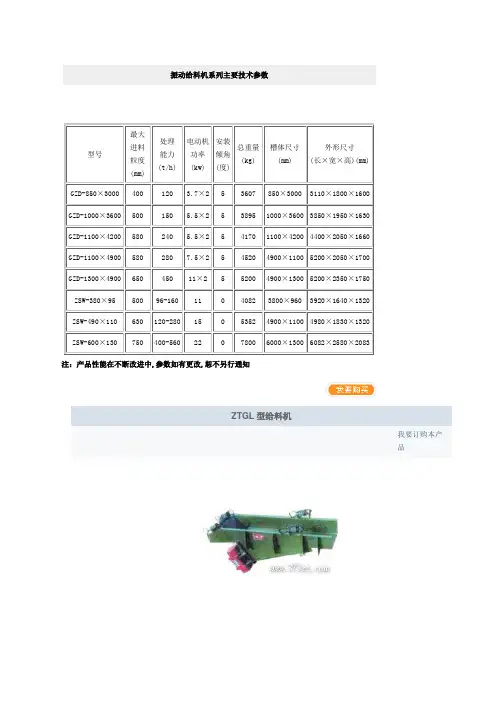

振动给料机系列主要技术参数型号最大进料粒度(mm)处理能力(t/h)电动机功率(kw)安装倾角(度)总重量(kg)槽体尺寸(mm)外形尺寸(长×宽×高)(mm)GZD-850×3000400 120 3.7×2 5 3607 850×30003110×1800×1600GZD-1000×3600500 150 5.5×2 5 3895 1000×36003850×1950×1630GZD-1100×4200580 240 5.5×2 5 4170 1100×42004400×2050×1660GZD-1100×4900580 280 7.5×2 5 4520 4900×11005200×2050×1700GZD-1300×4900650 450 11×2 5 5200 4900×13005200×2350×1750ZSW-380×95500 96-160 11 0 4082 3800×9603920×1640×1320ZSW-490×110630 120-280 15 0 5352 4900×11004980×1830×1320ZSW-600×130750 400-560 22 0 7800 6000×13006082×2580×2083注：产品性能在不断改进中,参数如有更改,恕不另行通知ZTGL型给料机我要订购本产品振动给料机主要技术参数(mm)(t)GZD-850×3000850×3000400 120 3.0×2 3.6 5o3110×1800×1600 GZD-1000×36001000×3600500 150 3.7×2 3.9 5o3850×1850×1630 GZD-1100×42001100×4200580 240 5.5×2 4.2 5o4400×2050×1660 GZD-1100×49001100×4900580 280 7.5×2 4.5 5o5200×2050×1700 GZD-1300×49001300×4900650 450 11×2 5.2 5o5200×2350×1750注：远华机械保留更改产品设计与规格的权利，恕不另行通知。
目录1.技术说明1.1用途1.2构造和工作原理1.3技术特征1.4安装说明2.装配说明2.1给料机的装配2.2试车和试运输3.使用说明3.1工作规程和安全规程3.2给料机的运转取决于整个设备的布置4.维护说明4.1润滑4.2日常维护5.易损件1、技术说明1.1用途GZT棒条式振动给料机适用于破碎机前大块物料的均匀给料。
特别适合于黑色或有色金属矿石、建筑石料粗碎前的给料。
该系列给料机由于在出料端装有缝隙可调的棒条，所以在进行给料的同时能将物料中泥土及细碎粒级的物料分离出去使其后面的破碎机更有效地发挥功能。
1.2构造和工作原理1.2.1给料槽作输送用的给料槽采用高强度螺栓联接结构，由钢板槽箱、横梁和肋板组成刚性的槽体。
在给料槽端及出料端均有支承托架。
给料机衬板分：进料段为盲板（倾角为0-5°）和出料段为棒条（倾角为15-20°）两种。
1.2.2振动器本系列振动给料机使用箱式振动器，振动器采用偏心块外置式整体结构，振动器与工字型主梁通过螺栓联接。
振动器主要由箱体、传动轴、传动齿轮、滚动轴承和偏心块等组成。
传动轴有主动、从动之分，主动轴端装有皮带轮通过皮带与电机相联。
齿轮副采用直齿，滚动轴承采用带退卸套的圆锥调心滚子轴承，安装拆卸极为方便，传动轴油封采用骨架油封，外设毛毡密封防尘，齿轮浸油润滑，滚动轴承靠齿轮甩油润滑，振幅调整可通过加减配重块实现。
在起动和停车时，振动给料机将通过瞬间的共振频率，因此给料机的振幅将有明显增加。
1.2.3给料机的传动装置振动给料机备有一套传动组件。
包括安装在支架上的电机，通过三角皮带与振动器联接，电机架调节装置使给料机能够平滑起动和运转，避免将振动传给电机。
1.2.4给料机的支承在出料、入料端用刚性弹簧支承。
1.2.5给料机的支架在给料机的入料端用两组在上、下两块钢板之间有合适的支座的弹簧组件支承。
1.2.6起吊部位：前、后支座上φ60孔为设备起吊点。
1.3技术特征处理能力：150-600t/h振次：750、790、800r/m等双振幅：7、8、9、10mm不等本系列棒条给料机共有五种规格，各规格给料机对应的运动参数与各工艺环节给定的额定能力应一致，详情请参照对应总图中提供的技术参数。
本企业已经过 ISO9001质量系统认证全国煤炭行业机电设备定点生产企业产品执行标准： MT820-2006 、Q/SXY003-2021GLD 型带式给料机使用说明书山东星源矿山设备集团有限公司S t a r s o u r c e m i n e r a l m o u n t a i n e q u i p m e n t s l i m i t e d c o m p a n y o f S h a n d o n g尊敬的用户：为了您进一步认识我厂产品使用我厂产品。
购置GLD型带式给料机后，首先要认真阅读产品使用保护说明书内容，掌握正确的新产品安装、保护、保养、使用操作要领和安全本卷须知，严格依照产品使用保护说明书要求进行操作，保证您的人身安全和延长新产品使用寿命。
安全警示1、给料机安装后，应将所有焊缝满焊，吊装式加装安全吊绳。
2、给料机运转过程中严禁拆卸托辊及轴承座。
3、如期润滑运动部件，并检查各部件运转情况，发现异常情况，要及时查明原因并办理，必要时可通知厂家办理；空仓检修时应关闭闸门。
目录一、用途及使用境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、式料机点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、式料构成工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、式料机外型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、 GLD型系列式料机技性能及参数⋯⋯⋯⋯6六、型号明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7七、安装与注意事⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7八、运转与保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7九、气控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8十、一般故障消除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8十一、存与运⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9十二、用知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9十三、安受控件明表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十四、GLD系列料机零部件明表⋯⋯⋯⋯⋯⋯⋯11十五、出厂随机文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11一、用途及使用环境条件GLD型带式给料机广泛应用于煤炭、制药、化工、水泥、冶金、建材等行业，对粒状、粉状等不一样物料的给料系统，以实现连续、均匀、远程集中控制自动供料。
重型板式给料机使用说明书唐山宇辰重型机械有限公司共16页第1页1.用途：重型板式给料机主要用于向破碎机连续均匀的给料。
在使用中不允许卸空物料，不允许大块物料直接冲击负荷链板（输送槽），不允许在负荷链板上进行爆破破拱操作。
2．设备整体布置：参见我公司提供的设备总图。
3．主要技术参数和特点：链板宽度：1400mm 1500 mm 1600 mm 1800 mm2000 mm 2200 mm 2300 mm 2400 mm 头尾轮中心距：5000～20000 mm输送量：150～1500t/h链速：0.05m～0.095m/s(50HZ时)安装倾角：α=0o～25o电机型号：YTP型变频调速电机功率37～90KW变频范围5～50HZ减速机型号：KDAB型硬齿面磨齿减速机，低速轴为空心轴装结构，整个驱动装置通过锁紧盘把给料机主轴与减速机空心轴联结在一起，不需另设驱动基础。
驱动装置：安装可分为左式或右式，可由用户自行选择。
4．工作原理：重型板式给料机是由电机驱动，通过高速轴联轴器、减速器、锁紧盘最终传给主轴装置。
主动链轮带动牵引链条及固定在上面的负荷链板作直线运动，从而达到输送物料的目的。
5．设备的主要结构：本重型板式给料机由驱动装置、主轴装置、机架、上托链辊、承重辊、下托辊、运行机构、尾部张紧装置等主要部件组成。
5.1驱动装置：驱动装置由电机、高速轴联轴器、减速机、锁紧盘、驱动装置底座的组成,见图(1)。
采用变频调速专用电机、硬齿面磨齿减速机。
减速机低速轴为空心轴结构,用锁紧盘把空心轴和给料机主轴联成一体。
5.2主轴装置：主轴装置由主轴、主动链轮及轴承座组成,见图(2)。
5.3机架：机架由型钢和钢板组焊而成。
5.4下托辊：下托辊用于支承回程段的负荷链板。
托辊由轴、压盖、毡封、轴承、辊体、压注油杯等组成,见图(3)。
5.5上托链辊、承重辊：在链板的两侧纵向布置有两排托链辊,支承牵引链条,料仓下部辊子的间距为310 mm ,出仓后间距为400 mm左右,在两排托链辊的中间纵向布置有1～3排承重辊(与链板宽有关)间距与托链辊相同,但与托链辊前后交错布置。

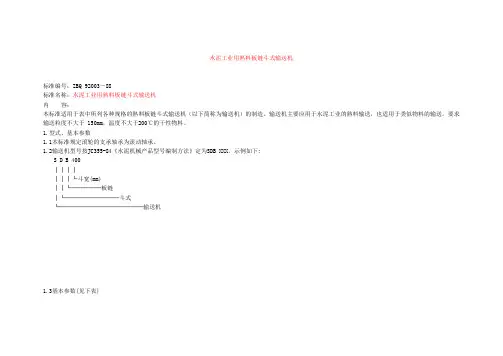

水泥工业用熟料板链斗式输送机标准编号：ZBQ 92003－88标准名称：水泥工业用熟料板链斗式输送机内容：本标准适用于表中所列各种规格的熟料板链斗式输送机（以下简称为输送机）的制造。
输送机主要应用于水泥工业的熟料输送，也适用于类似物料的输送。
要求输送粒度不大于 150mm，温度不大于200℃的干性物料。
1.型式、基本参数1.1本标准规定滚轮的支承轴承为滚动轴承。
1.2输送机型号按JC355-84《水泥机械产品型号编制方法》定为SDB XXX。
示例如下:S D B 400│││││││└斗宽(mm)││└─────板链│└─────────斗式└──────────────输送机1.3基本参数(见下表)型号参数名称单位SD B400 SK B500 SD B600 SD B800输送量t/h 45 65 90 130物料容重t/m[3] 1.45料斗斗宽mm 400 500 600 800料斗有效斗容m[3] 0;.021 -- 0.063 0.084料斗斗速m/s 0.24 -- 0.19 0.21链板节距mm 400m 38 -- 60 最大输送长度(水平投影长)最大输送高度m 23 -- 25 35最大倾斜角度(°) 45电动机最大功率kW 11 -- 18.5 37钢轨型号kg/m 15 -- 24① SD B 500型部分多数暂缺。
③ SD B 600为过度型。
③设计选型时是需求多数超出表中规定值，系非优先选用规格，则应核算相关参数。
2技术要求2．1基本技术要求2．1．1输送机应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。
凡本标准、图样和技术文件未规定的技术要求，按建材机械标准和重型机械标准的有关通用技术条件的规定制造。
2．1．2图样上末注公差尺寸的极限偏差，按GB 1804－79《公差与配合未注公差尺寸的极限偏差》的规定执行，其中机械加工尺寸按ITI4级；焊接件非加工尺寸按ITI6级要求制造。
G Z T棒条给料机说明书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-目录1.技术说明1.1用途1.2构造和工作原理1.3技术特征1.4安装说明2.装配说明2.1给料机的装配2.2试车和试运输3.使用说明3.1工作规程和安全规程3.2给料机的运转取决于整个设备的布置4.维护说明4.1润滑4.2日常维护5.易损件1、技术说明1.1用途GZT棒条式振动给料机适用于破碎机前大块物料的均匀给料。
特别适合于黑色或有色金属矿石、建筑石料粗碎前的给料。
该系列给料机由于在出料端装有缝隙可调的棒条，所以在进行给料的同时能将物料中泥土及细碎粒级的物料分离出去使其后面的破碎机更有效地发挥功能。
1.2构造和工作原理1.2.1给料槽作输送用的给料槽采用高强度螺栓联接结构，由钢板槽箱、横梁和肋板组成刚性的槽体。
在给料槽端及出料端均有支承托架。
给料机衬板分：进料段为盲板（倾角为0-5°）和出料段为棒条（倾角为15-20°）两种。
1.2.2振动器本系列振动给料机使用箱式振动器，振动器采用偏心块外置式整体结构，振动器与工字型主梁通过螺栓联接。
振动器主要由箱体、传动轴、传动齿轮、滚动轴承和偏心块等组成。
传动轴有主动、从动之分，主动轴端装有皮带轮通过皮带与电机相联。
齿轮副采用直齿，滚动轴承采用带退卸套的圆锥调心滚子轴承，安装拆卸极为方便，传动轴油封采用骨架油封，外设毛毡密封防尘，齿轮浸油润滑，滚动轴承靠齿轮甩油润滑，振幅调整可通过加减配重块实现。
在起动和停车时，振动给料机将通过瞬间的共振频率，因此给料机的振幅将有明显增加。
1.2.3给料机的传动装置振动给料机备有一套传动组件。
包括安装在支架上的电机，通过三角皮带与振动器联接，电机架调节装置使给料机能够平滑起动和运转，避免将振动传给电机。
1.2.4给料机的支承在出料、入料端用刚性弹簧支承。
1.2.5给料机的支架在给料机的入料端用两组在上、下两块钢板之间有合适的支座的弹簧组件支承。
