电磁阀工作原理纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。

二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。

电磁阀原理见附图。

由图可见，1是进气管，2、4两个是出气管，3、5两个是排气管。

当12线圈通电时，阀工作在右阀位，进气由1经过阀从2出去，管4的气经阀从5排出；当14线圈通电时，阀工作在左阀位，进气由1经过阀从4出去，管2的气经阀从3排出。

一般就是下面的三个口中间的是进气口，接进气。

两边的是排气口，接消音器。

上面两个工作口，接气缸的两个口。

就OK了，接线的ON/OFF是开关了，两个引线随便接，因为是线圈。

COM----NO常开，COM-----NC常闭二位三通电磁阀原理：一种气动电磁伐，两个工作位置、a---b,a---c开关切换。

对于10-NC图,应该是不通电情况下,P口(进气口)与A(出口,接气缸)不通,当通电时,P口与A口通;此的"NC"只能带表正常情况下P与A口不通气或油.即"Nor mal closed",至于此时如果电磁阀连接的气缸到底是关和开要看A口连接到的气缸的上下位置了,这是个单控电磁阀.: h: n# i. w! [1 S: f3 k% S顺便解释一下电磁阀图形符号(楼上的兄弟说的不详细!!)首先了解一下:阀的“通”和“位”“通”和“位”是气动换向电磁阀的重要概念。

不同的“通”和“位”构成了不同类型的气动换向电磁阀。

通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。

所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通。

+ ~& N! A! Q8 g5 [K 几种不同“通”和“位”的滑阀式换向阀主体部分的结构形式和图形符号如楼主图中所示。

表中图形符号的含义一般如下：# a$ y) S7 j2 (1)用方框表示阀的工作位置，有几个方框就表示有几“位”；: O0 M3 l9 r) d(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；B(3)方框内符号“┻”或“┳”表示该通路不通；. a- r! e- y7 w7 L1 d7 Z8 g(4)方框外部连接的接口数有几个，就表示几“通”；$ I! O8 w6 Q, y' G- X(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

电磁阀的工作原理(总10页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电磁阀的工作原理valve中文可翻译为“阀”、“阀门”，“valves”在气动系统中指各种类型的气动阀。

valve词汇举例：5 port solenoid valves 5通电磁阀3 port solenoid valves 3通电磁阀air Operated v alves气控阀mechanical valves机械阀hand valves手动阀“pneumatic”的中文翻译是“气动”，因此“气动”的英文翻译为“pneumatic”。

pneumatic词汇举例：pneumatic tools：气动工具pneumatic equipment 气动设备electro-pneumatic regulator 电气比例阀pneumatic pressure switch 气压力开关pneumatic 例句：The heart of any pneumatic system is the air compressor.气动系统的动力源是空气压缩机。

Pneumatics is a section of technology that deals with the study and application of pressurized gas to produce mechanical motion.气动是一门对压缩空气产生的机械运动进行研究和应用的科学技术。

What is Pneumatic“气动”是什么意思？Pneumatic simply means using pressurized gas to make a piece of machinery work.简单的说，气动的意思就是使用压缩空气让一台机器工作。

利用电磁线圈通电时，静铁芯对动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为电磁控制方向阀，简称电磁阀。

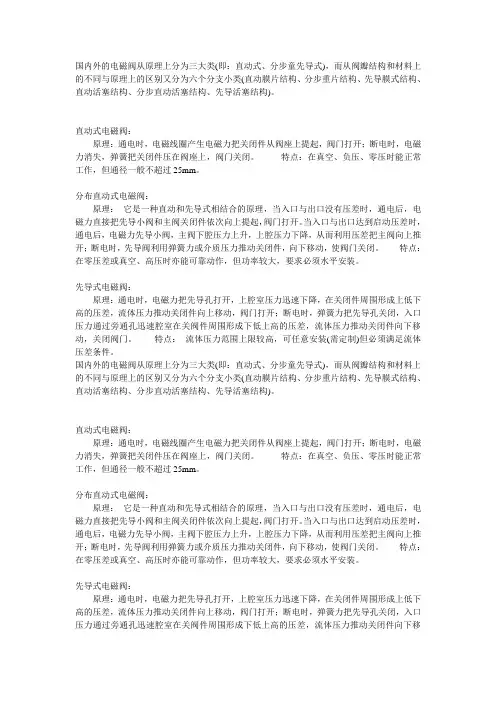

国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。

先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。

国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

电磁阀工作原理纵观国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构与材料上得不同以及原理上得区别反冲式又可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开；断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭。

(常开型与此相反)ﻫ特点:在真空、负压、零压差时能正常工作，ＤN5０以下可任意安装，但电磁头体积较大。

如我公司引进HEＲION公司技术生产得直动电磁阀可用于1、33×1０-4 Mpａ真空。

ﻫ二、反冲型电磁阀ﻫ原理:它得原理就是一种直动与先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀得同时作用把阀门开启；断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。

特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。

ﻫ三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时,弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭。

特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。

ﻫ两位三通电磁阀通常与单作用气动执行机构配套使用,两位就是两个位置可控:开－关，三通就是有三个通道通气,一般情况下１个通道与气源连接,另外两个通道1个与执行机构得进气口连接,1个与执行机构排气口连接,具体得工作原理可以参照单作用气动执行机构得工作原理图。

ﻫ两位五通电磁阀通常与双作用气动执行机构配套使用,两位就是两个位置可控:开-关,五通就是有五个通道通气,其中1个与气源连接,两个与双作用气缸得外部气室得进出气口连接,两个与内部气室得进出气口接连,具体得工作原理可参照双作用气动执行机构工作原理ﻫ在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源）、1个排气孔（一般安装一个消声器,如果不怕噪音得话也可以不装＿)。

电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。

最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。

电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。

电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。

在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。

电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。

主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。

按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。

直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。

线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。

当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。

图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。

起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。

阀的功能：(Function)电磁阀的菜单示它的电-气转换复杂性。

阀的功能由两个数字表示：M和N，称为M路N位电磁阀，“N位”表示换向阀的切换位置，也表示阀的状态。

电磁阀工作原理及八款动态示意图
泵阀信息2017-09-14 13:15
电磁阀
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

工作原理
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。

这样通过控制电磁铁的电流通断就控制了机械运动。

二位二通电磁阀
二位三通电磁阀
二位四通电磁阀
三位三通电磁阀
三位四通电磁阀
管道联系式电磁阀
直接控制式电磁阀
直接联系式电磁阀。

电磁阀工作原理
螺线管是将电能直接转换成直线运动的机械简单的电磁装置，它是由电磁控制开关的电磁阀。

电磁阀工作原理：
螺线管由导线与允许移动通过线圈的中心铁柱塞的线圈。

电磁阀主要分为两类：常开与常闭
常开电磁阀工作原理：当电磁线圈通电时，阀被关闭，当电磁线圈断电时，阀被打开。

常闭电磁阀工作原理：当电磁线圈通电时，阀被打开，当电磁线圈断电时，阀被关闭。

1、直动式电磁阀：通电时，电磁线圈产生电磁力，直接吸合阀芯，阀芯变位。

断电时，电磁力消失，阀芯靠弹簧复位。

直动式电磁阀工作原理图：
2、分布直动式电磁阀工作原理：它是一种直动式和先导式相结合的原理。

常闭式---当入口与出口没有压差时，通电后电磁力直接打开先导孔连接主阀活塞依次向上提起，阀门打开；当入口与出口达到启动压差时，通电后，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁力拉动主活塞，阀口打开；断电时，靠弹簧复位关闭先导孔，
主活塞上腔增压，推动主活塞向下移动，阀关闭。

常开式与常闭式相反。

分布直动式电磁阀工作原理图：
3、先导式电磁阀工作原理：常闭式---通电时，电磁力吸合先导孔阀芯，先导孔打开，主阀活塞上腔压力下降，在主活塞上腔和下腔形成上低下高的压力，这样下腔压力推动主活塞打开阀门；断电时，弹簧力复位关闭先导孔，主活塞上腔增压，在主活塞上腔和下腔形成上高下低的压力，介质压力和弹簧力推动主活塞，阀关闭。

常开式与常闭式相反。

先导式电磁阀工作原理图：。

电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。

二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

电磁阀的工作原理（一）引言概述：电磁阀是一种常用的控制装置，通过电磁力作用控制介质的通断。

它在工业自动化控制系统中广泛应用，对于流体介质的控制具有重要作用。

本文将深入探讨电磁阀的工作原理，包括电磁阀的结构组成、电磁阀的工作过程、电磁阀的分类和应用范围。

正文：一、电磁阀的结构组成1.1 线圈：电磁阀中的线圈是产生电磁力的重要部件，通过通电和断电来控制线圈的磁场产生与消失。

1.2 铁磁性材料：电磁阀的铁磁性材料具有良好的导磁性能，能够增强磁场的强度。

1.3 密封件：电磁阀中的密封件能够防止介质泄漏，确保介质的通断控制效果。

1.4 阀体和阀门：电磁阀的阀体和阀门是实现介质通断的关键部件，通过电磁力作用打开或关闭阀门。

二、电磁阀的工作过程2.1 无电流状态下的闭合：在无电流的情况下，电磁阀的闭合状态由弹簧力完成。

2.2 通电状态下的吸引：当通电时，线圈产生磁场，吸引铁磁性材料，使阀门打开。

2.3 断电状态下的恢复：当断电时，磁场消失，由于弹簧力的作用，阀门关闭。

三、电磁阀的分类3.1 直动式电磁阀：直动式电磁阀的操作部件与阀门直接连接，通电时产生推动力，实现阀门的开关。

3.2 比例式电磁阀：比例式电磁阀能够通过调整通电时的电流和电压，实现流量的调节。

3.3 步进式电磁阀：步进式电磁阀通过控制电流的脉冲数量和频率，实现精准的介质控制。

四、电磁阀的应用范围4.1 工业领域：电磁阀被广泛应用于工业自动化设备中，用于控制液体和气体介质的流量和压力。

4.2 农业领域：电磁阀在农业灌溉系统中起到关键作用，控制水源的开关和流量调节。

4.3 石油化工领域：电磁阀在石油化工过程中用于控制液体和气体的流动，确保工艺的稳定运行。

总结：电磁阀通过电磁力的作用达到对介质流量的控制，其工作原理涉及线圈、铁磁性材料、密封件以及阀体和阀门的协同工作。

通过分析电磁阀的工作过程、分类和应用范围，我们能够更好地理解电磁阀的作用和应用领域。

在实际工程中，正确选型和使用电磁阀将为系统的稳定运行和效率提升做出重要贡献。

电磁阀工作原理图电磁阀是一种常见的控制元件，用于控制流体介质的开关和流量。

它的工作原理基于电磁力的作用。

一、电磁阀的基本结构电磁阀主要由线圈、阀体、阀芯和弹簧等组成。

1. 线圈：电磁阀的线圈是由绝缘线圈和铜线组成，通过电流的通断来产生磁场。

2. 阀体：阀体是电磁阀的外壳，通常由铜、铝或者不锈钢等材料制成，具有良好的密封性能。

3. 阀芯：阀芯是电磁阀的核心部件，由磁性材料制成，可以通过电磁力的作用来控制介质的通断。

4. 弹簧：弹簧用于控制阀芯的位置，当电磁力消失时，弹簧会将阀芯恢复到初始位置。

二、电磁阀的工作原理电磁阀的工作原理可以分为两个步骤：电磁激励和阀芯控制。

1. 电磁激励当外部电源接通时，电流通过线圈，产生磁场。

根据右手定则，磁场的方向垂直于线圈的方向，形成一个磁通量。

磁通量会使得阀芯上的磁性材料受到磁力的作用，向磁场方向运动。

2. 阀芯控制当阀芯受到磁力作用时，会与阀体之间的间隙产生变化。

当间隙变大时，介质可以通过阀体进入或者流出。

当间隙变小时，阀芯会阻挠介质的流动。

通过控制电流的通断，可以实现阀芯的开关控制。

三、电磁阀的应用电磁阀广泛应用于工业控制系统中，常见的应用场景包括液压系统、气动系统和自动化设备等。

1. 液压系统：电磁阀可以用于控制液压油的流动，实现液压系统的正常运行。

例如，用于控制液压缸的伸缩和住手。

2. 气动系统：电磁阀可以用于控制气体的流动，实现气动系统的正常工作。

例如，用于控制气缸的推拉动作。

3. 自动化设备：电磁阀可以用于控制自动化设备的开关和流量。

例如，用于控制输送带的启停和速度调节。

四、电磁阀的特点电磁阀具有以下几个特点：1. 快速响应：电磁阀的开关速度快，可以迅速响应控制信号。

2. 高可靠性：电磁阀的结构简单，使用寿命长，具有较高的可靠性。

3. 省能节电：电磁阀只在开关时消耗能量，其余时间不需要能量供应，能够节约能源。

4. 易于控制：电磁阀可以通过控制电流的通断来实现开关控制，操作简单方便。
