无线通信中的调制与解调技术一、调制技术1. 调制的概念和作用- 调制是指将要传输的信息信号与载波信号进行叠加或控制，使其适应信道传输的过程。
- 调制的作用是将低频信息信号转换为高频载波信号，以便在信道中传输和接收。
2. 常见的调制技术- 幅度调制（AM）：通过改变载波的振幅来传输信息。
- 频率调制（FM）：通过改变载波的频率来传输信息。
- 相位调制（PM）：通过改变载波的相位来传输信息。
3. 不同调制技术的特点和应用- AM调制：简单且易于实现，但抗干扰能力较差，适用于电台广播。
- FM调制：对抗干扰能力强，适用于音频广播和无线电通信。
- PM调制：对抗干扰能力较差，适用于调频电视、雷达和导航系统。
4. 调制技术的发展趋势- 数字调制：将数字信号直接调制为模拟信号，提高传输效率和抗干扰能力。
- 复合调制：将多种调制技术结合，以适应不同的传输环境和需求。
二、解调技术1. 解调的概念和作用- 解调是将调制信号还原为原始信号的过程，以便进行信号的恢复和处理。
- 解调的作用是恢复出经过传输信道后被调制过的信号，以获取原始信息。
2. 常见的解调技术- 幅度解调：通过检测载波的振幅变化来还原信息信号。
- 频率解调：通过检测载波的频率变化来还原信息信号。
- 相位解调：通过检测载波的相位变化来还原信息信号。
3. 不同解调技术的特点和应用- 幅度解调：简单且易于实现，适用于AM调制的信号解调。
- 频率解调：对调幅信号解调效果较好，适用于FM调制的信号解调。
- 相位解调：适用于PM调制的信号解调。
4. 解调技术的发展趋势- 软件解调：利用计算机软件实现解调过程，提高解调的灵活性和性能。
- 盲解调：无需事先获得调制参数，直接对信号进行解调，适用于复杂的信号环境。
三、调制与解调技术的步骤1. 调制技术的步骤- 选择适合的调制技术和参数。
- 产生调制信号：将原始信息信号与载波信号进行叠加或控制。
- 调制预处理：添加同步信号、更正信息信号的频谱等。
1．通信系统的两个主要指标是有效性、可靠性。
2．通信的复用方式有频分复用、时分复用和码分复用。
3．按照传输媒质的不同，信道可分为有线信道、无线信道_。
4．无线信道按照传播方式区分，基本上有地波、天波和视线传播三种。
5．调制信道对信号的干扰分为加性干扰、乘性干扰两种。
6．单一频率正弦波信号经随参信道传输后到达接收端的信号，其包络服从瑞利分布。
7．典型的恒参信道有有线信道、光纤信道、无线视距中继及卫星中继信道。
8．典型的随参信道有短波电离层反射信道、对流层散射信道。
9．对于点与点的之间的通信，按消息传递的方向与时间关系，通信方式可分为单工、半双工和全双工通信。
10．按照信道中传输的是模拟信号还是数字信号，可以把通信系统分为模拟通信系统、数字通信系统.11．同步卫星通信是电磁波直线传播传播，因此其信道传播性能稳定可靠，传输距离远，容量大，广泛应用于传输多路电话、电报、图像数据和电视节目。
12．已知FM 波的表达式63()10cos(21010sin(10))s t t t ππ=⨯+(V)，可求出载波频率为610Hz ，已调波的卡森带宽为11kHz 。
13．为了改善调频解调器的输出信噪比，在调频系统中广泛采用加重技术，包括预加重技术、去加重技术。
14．产生“门限效应”的主要原因是解调器的非线性。
15．非均匀量化的对数压缩特性采用折线近似时，A 律对数压缩特性采用13折线近似，μ律对数压缩特性采用15折线近似。
16．差分脉冲编码调制最简单的一个特例是增量调制，为防止其出现过载现象必须满足不过载条件。
17．为了提高数字信号的有效性而采取的编码称为信源编码，为了提高数字通信的可靠性而采取的编码称为信道编码。
18．二进制基带信号传输过程中，“0”、“1”代码等概率发送条件下，双极性基带系统的最佳判决门限电平为0，单极性最佳判决门限电平为A/2。
19．在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的码间串扰，二是传输中叠加的加性噪声。
通信原理简答题答案2（个⼈整理）第⼀章绪论1-2何谓数字信号？何谓模拟信号？两者的根本区别是什么？答：数字信号：电信号的参量值仅可能取有限个值。
模拟信号：电信号的参量取值连续。
两者的根本区别是携带信号的参量是连续取值还是离散取值。
1-3何谓数字通信？数字通信偶哪些优缺点？答：利⽤数字信号来传输信息的通信系统为数字通信系统。
优点：抗⼲扰能⼒强，⽆噪声积累传输差错可控；便于现代数字信号处理技术对数字信息进⾏处理、变换、储存；易于集成，使通信设备微型化，重量轻；易于加密处理，且保密性好。
缺点：⼀般需要较⼤的传输带宽；系统设备较复杂。
1-4 数字通信系统的⼀般模型中各组成部分的主要功能是什么？答：信源编码：提⾼信息传输的有效性（通过数字压缩技术降低码速率），完成A/D转换。
信道编码/译码：增强数字信号的抗⼲扰能⼒。
加密与解密：认为扰乱数字序列，加上密码。
数字调制与解调：把数字基带信号的频谱搬移到⾼频处，形成适合在信道中传输的带通信号。
同步：使收发两端的信号在时间上保持步调⼀致。
1-5 按调制⽅式，通信系统如何分类？答：基带传输系统和带通传输系统。
1-6 按传输信号的特征，通信系统如何分类？答：模拟通信系统和数字通信系统。
1-7 按传输信号的复⽤⽅式，通信系统如何分类？答：FDM,TDM,CDM。
1-8 单⼯、半双⼯及全双⼯通信⽅式是按什么标准分类的？解释他们的⼯作⽅式。
答：按照消息传递的⽅向与时间关系分类。
单⼯通信：消息只能单向传输。
半双⼯：通信双⽅都能收发消息，但不能同时进⾏收和发的⼯作⽅式。
全双⼯通信：通信双⽅可以同时收发消息。
1-9 按数字信号码元的排列顺序可分为哪两种通信⽅式？他们的适⽤场合及特点？答：分为并⾏传输和串⾏传输⽅式。
并⾏传输⼀般⽤于设备之间的近距离通信，如计算机和打印机之间的数据传输。
串⾏传输使⽤与远距离数据的传输。
1-10 通信系统的主要性能指标是什么？—答：有效性和可靠性。
1-11 衡量数字通信系统有效性和可靠性的性能指标有哪些？答：有效性：传输速率，频带利⽤率。
实验二 基于simulink 的2ASK 有扰通信系统仿真一、实验目的1、熟悉2ASK 系统的调制、解调原理2、进一步熟悉MATLAB 环境下的Simulink 仿真平台3、提高学生分析问题和解决问题的能力二、实验原理1、2ASK 调制原理a)2ASK 的时间波形振幅键控是正弦载波的幅度随数字基带信号而变化的数字调制。
当数字基带信号为二进制时，则为二进制振幅键控。
设发送的二进制符号序列由0、1序列组成，发送0符号的概率为P ，发送1符号的概率为1-P ，且相互独立。
该二进制符号序列可表示为)()(S nn nT t g a t s -=∑其中，⎩⎨⎧=P -P 110发送概率为发送概率为n a T s 是二进制基带信号时间间隔，g(t)是持续时间为T s 的矩形脉冲:⎩⎨⎧≤≤=其他001)(s T t t g则二进制振幅键控信号可表示为t nT t g a t t s t s c s n n c ASK ωωcos )(cos )()(2⎥⎦⎤⎢⎣⎡-==∑ 典型波形如图1-1所示图1-1 典型2ASK 波形由图1-1可以看出，2ASK 信号的时间波形e 2ASK (t)随二进制基带信号s(t)通断变化，所以又称为通断键控信号（OOK 信号）。
b)2ASK 信号的功率谱密度由于二进制的随机脉冲序列是一个随机过程，所以调制后的二进制数字信号也是一个随机过程，因此在频率域中只能用功率谱密度表示。
2ASK 信号功率谱密度的特点如下：(1)由连续谱和离散谱两部分构成，连续谱由调制信号g(t)经线性调制后决定，离散谱由载波分量决定；(2)已调信号波形的带宽是基带脉冲波形带宽的2倍。
2ASK 信号功率谱密度推导：设调制信号s(t)为单极性不归零码，码元间隔为T s ，高电平设为A ，低电平为0，则)(t s 的功率谱)(f P s 为 )(4)(4)(222f A fT Sa T A f P s s s δπ+= 已调信号为t nT t g a t t s t s c S n n c ASK ωωcos )(cos )()(2⎥⎦⎤⎢⎣⎡-==∑，其功率谱为[])()(16)()(sin )()(sin 16)(2222c c s c s c s c s c s e f f f f A T f f T f f T f f T f f T A f P -+++⎥⎥⎦⎤⎢⎢⎣⎡--+++=δδππππ图1-2 2ASK 信号的功率谱密度示意图图中，sb T f 1=，为调制信号s(t)的带宽，数值上也等于码元速率。
第一章1、什么是数字信号和模拟信号，俩者的区别是什么？凡信号参量的取值连续（不可数，无穷多），则称为模拟信号。
凡信号参量只可能取有限个值，则称为数字信号。
区别在于信号参量的取值2、何谓数字通信，简述数字通信系统的主要优缺点数字通信系统是利用数字信号来传递信息的通信系统。
优点：抗干扰能力强、差错可控、易于与各种数字终端接口、易于集成化、易于加密处理。
缺点：占用频带宽，需要同步3（1）、画出数字通信系统的一般模型，简述各方框的主要功能1) 信源编码与译码数据压缩（减少码元数目和降低码元速率），减小传输带宽，提高通信的有效性。
模/数转换，当信息源给出的是模拟语音信号时，信源编码器将其转换成数字信号，以实现模拟信号的数字传输。
2）信道编码与译码通过加入监督码元（纠错/检错）提高通信的可靠性。
3）加密与解密通过加扰保证所传信息的安全性。
4）数字调制与解调把数字基带信号转换成适合信道传输的频带信号。
3（2）、画出模拟通信系统的一般模型3、（3）画出通信系统的一般模型，简述各方框的主要功能信息源：把各种消息转换成原始电信号。
发送设备：将信源和信道匹配起来。
接收设备：放大和反变换，其目的是从受到干扰和减损的接收信号中正确恢复出原始电信号。
受信者：将复原的原始电信号还原成相应信息。
4、在数字通信系统中，其可靠性和有效性指的是什么，各有哪些重要指标？有效性——传输速率（传码率、传信率，频带利用率）可靠性——差错率（误码率、误信率）5、按信号的流向和时间分类，通信方式有哪些单工、半双工、全双工6、何谓码元速率和信息速率他们之间的关系如何单位时间内传输码元的数目，单位时间内传递的平均信息量或比特数。
Rb=RB·H(b/s)第二章1、什么是随机过程，它具有哪些基本特征？无穷多个样本函数的总体叫随机过程。
其一，他是时间函数；其二，在固定的某一观察时刻t1，s（t1）是一个不含t变化的随机变量2、随机过程的期望、方差和自相关函数描述了随机过程的什么性质？期望表示随机过程的n个样本函数曲线的摆动中心。
通信原理考试试卷（附答案）一、单项选择题1．数字通信相对于模拟通信具有（ B ）。
A．占用频带小Ｂ．抗干扰能力强C．传输容量大Ｄ．易于频分复用2．以下属于模拟信号是（ A ）。
A．PAM信号Ｂ．PCM信号C．⊿M信号Ｄ．DPCM信号3．以下信号属于模拟信号的是（ B ）。
A．PCM信号B．PAM信号C．⊿M信号D．DPCM信号4．以下属于数字信号是（ D ）。
A．PAM信号Ｂ．PDM信号C．PPM信号Ｄ．PCM信号5．对于M进制的离散消息源消息源，其平均信息量最大时的概率分布为（ A ）。
A．均匀分布B．正态分布C．瑞利分布D．指数分布6．通信系统可分为基带传输和频带传输，以下属于频带传输方式的是（ C ）。
A．PAM传输方式B．PCM传输方式C．PSK传输方式D．⊿M传输方式7．通信系统可分为基带传输和频带传输，以下属于基带传输方式的是（ B ）。
A．PSK传输方式B．PCM传输方式 C．QAM传输方式 D．SSB传输方式8．按信号特征通信系统可分为模拟和数字通信系统，以下为数字通信系统的是（ D ）。
A．采用PAM方式的通信系统B．采用SSB方式的通信系统C．采用VSB方式的通信系统//残边带调制D．采用PCM方式的通信系统9．在数字通信系统中，传输速率属于通信系统性能指标中的（ A ）。
A．有效性B．可靠性C．适应性D．标准性10．以下属于码元速率单位的是（ A ）。
A．波特B．比特C．波特/s D．比特/s11．在模拟通信系统中，传输带宽属于通信系统性能指标中的（ B ）。
A．可靠性B．有效性 C．适应性 D．标准性12．产生频率选择性衰落的原因是（ C ）。
A．幅频畸变Ｂ．相频畸变C．多径传播Ｄ．瑞利衰落13．若采用空间分集技术，抗选择性衰落较差合并方式为（A ）。
A．最佳选择方式Ｂ．最大功率合并方式C．最小色散合并方式Ｄ．最大信噪比合并方式14．以下属于恒参信道的是（ D ）。
//P72A．微波对流层散射信道B．超短波电离层散射信道C．短波电离层反射信道D．微波中继信道15．改善恒参信道对信号传输影响的措施是（C ）。

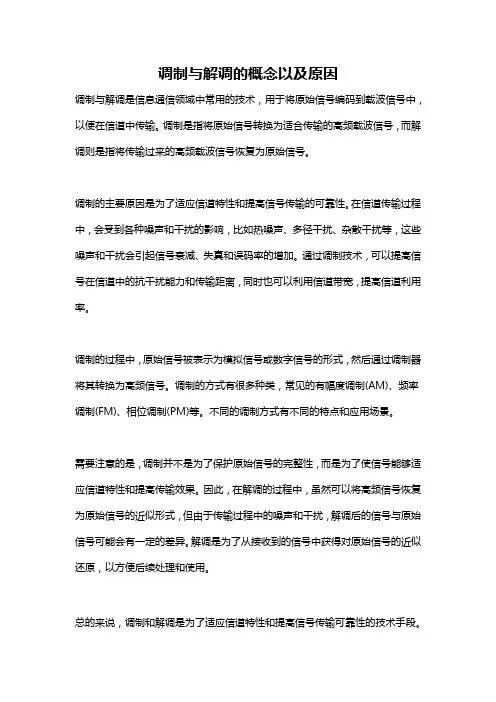

调制与解调的概念以及原因
调制与解调是信息通信领域中常用的技术，用于将原始信号编码到载波信号中，以便在信道中传输。
调制是指将原始信号转换为适合传输的高频载波信号，而解调则是指将传输过来的高频载波信号恢复为原始信号。
调制的主要原因是为了适应信道特性和提高信号传输的可靠性。
在信道传输过程中，会受到各种噪声和干扰的影响，比如热噪声、多径干扰、杂散干扰等，这些噪声和干扰会引起信号衰减、失真和误码率的增加。
通过调制技术，可以提高信号在信道中的抗干扰能力和传输距离，同时也可以利用信道带宽，提高信道利用率。
调制的过程中，原始信号被表示为模拟信号或数字信号的形式，然后通过调制器将其转换为高频信号。
调制的方式有很多种类，常见的有幅度调制(AM)、频率调制(FM)、相位调制(PM)等。
不同的调制方式有不同的特点和应用场景。
需要注意的是，调制并不是为了保护原始信号的完整性，而是为了使信号能够适应信道特性和提高传输效果。
因此，在解调的过程中，虽然可以将高频信号恢复为原始信号的近似形式，但由于传输过程中的噪声和干扰，解调后的信号与原始信号可能会有一定的差异。
解调是为了从接收到的信号中获得对原始信号的近似还原，以方便后续处理和使用。
总的来说，调制和解调是为了适应信道特性和提高信号传输可靠性的技术手段。
调制改变信号的特征参数，将信号编码到高频载波信号中，以适应信道的传输特性；解调则是将传输过来的高频信号恢复为原始信号的近似形式，以尽可能地还原原始信号。
这些技术在无线通信、数据传输、广播电视等领域得到了广泛的应用。
实验二 基于simulink 的2ASK 有扰通信系统仿真一、实验目的1、熟悉2ASK 系统的调制、解调原理2、进一步熟悉MATLAB 环境下的Simulink 仿真平台3、提高学生分析问题和解决问题的能力二、实验原理1、2ASK 调制原理a)2ASK 的时间波形振幅键控是正弦载波的幅度随数字基带信号而变化的数字调制。
当数字基带信号为二进制时，则为二进制振幅键控。
设发送的二进制符号序列由0、1序列组成，发送0符号的概率为P ，发送1符号的概率为1-P ，且相互独立。
该二进制符号序列可表示为)()(S nn nT t g a t s -=∑其中，⎩⎨⎧=P -P 110发送概率为发送概率为n a T s 是二进制基带信号时间间隔，g(t)是持续时间为T s 的矩形脉冲:⎩⎨⎧≤≤=其他001)(s T t t g则二进制振幅键控信号可表示为t nT t g a t t s t s c s n n c ASK ωωcos )(cos )()(2⎥⎦⎤⎢⎣⎡-==∑ 典型波形如图1-1所示图1-1 典型2ASK 波形由图1-1可以看出，2ASK 信号的时间波形e 2ASK (t)随二进制基带信号s(t)通断变化，所以又称为通断键控信号（OOK 信号）。
b)2ASK 信号的功率谱密度由于二进制的随机脉冲序列是一个随机过程，所以调制后的二进制数字信号也是一个随机过程，因此在频率域中只能用功率谱密度表示。
2ASK 信号功率谱密度的特点如下：(1)由连续谱和离散谱两部分构成，连续谱由调制信号g(t)经线性调制后决定，离散谱由载波分量决定；(2)已调信号波形的带宽是基带脉冲波形带宽的2倍。
2ASK 信号功率谱密度推导：设调制信号s(t)为单极性不归零码，码元间隔为T s ，高电平设为A ，低电平为0，则)(t s 的功率谱)(f P s 为 )(4)(4)(222f A fT Sa T A f P s s s δπ+= 已调信号为t nT t g a t t s t s c S n n c ASK ωωcos )(cos )()(2⎥⎦⎤⎢⎣⎡-==∑，其功率谱为[])()(16)()(sin )()(sin 16)(2222c c s c s c s c s c s e f f f f A T f f T f f T f f T f f T A f P -+++⎥⎥⎦⎤⎢⎢⎣⎡--+++=δδππππ图1-2 2ASK 信号的功率谱密度示意图图中，sb T f 1=，为调制信号s(t)的带宽，数值上也等于码元速率。
现代通信原理与技术第三版课后思考题答案第一章1.1 以无线广播和电视为例，说明图 1-1 模型中的信息源，受信者及信道包含的具体内容是什么在无线电广播中，信息源包括的具体内容为从声音转换而成的原始电信号，收信者中包括的具体内容就是从复原的原始电信号转换乘的声音；在电视系统中，信息源的具体内容为从影像转换而成的电信号。
收信者中包括的具体内容就是从复原的原始电信号转换成的影像；二者信道中包括的具体内容分别是载有声音和影像的无线电波1.2 何谓数字信号，何谓模拟信号，两者的根本区别是什么数字信号指电信号的参量仅可能取有限个值；模拟信号指电信号的参量可以取连续值。
他们的区别在于电信号参量的取值是连续的还是离散可数的。
1.3 何谓数字通信，数字通信有哪些优缺点传输数字信号的通信系统统称为数字通信系统；优缺点： 1.抗干扰能力强；2.传输差错可以控制；3.便于加密处理，信息传输的安全性和保密性越来越重要，数字通信的加密处理比模拟通信容易的多，以话音信号为例，经过数字变换后的信号可用简单的数字逻辑运算进行加密，解密处理；4.便于存储、处理和交换；数字通信的信号形式和计算机所用的信号一致，都是二进制代码，因此便于与计算机联网，也便于用计算机对数字信号进行存储，处理和交换，可使通信网的管理，维护实现自动化，智能化；5. 设备便于集成化、微机化。
数字通信采用时分多路复用，不需要体积较大的滤波器。
设备中大部分电路是数字电路，可用大规模和超大规模集成电路实现，因此体积小，功耗低；6. 便于构成综合数字网和综合业务数字网。
采用数字传输方式，可以通过程控数字交换设备进行数字交换，以实现传输和交换的综合。
另外，电话业务和各种非话务业务都可以实现数字化，构成综合业务数字网；缺点：占用信道频带较宽。
一路模拟电话的频带为 4KHZ 带宽，一路数字电话约占64KHZ。
1.4 数字通信系统的一般模型中的各组成部分的主要功能是什么数字通行系统的模型见图1-4 所示。
通讯系统原理课程设计设计题目：2FSK调制与解调系统设计与仿真姓名:院（系）：专业：指导老师：日期：2FSK调制与解调系统设计与仿真指导教师摘要：本文主要是利用MATLAB7.0来实现2FSK 数字调制系统解调器的设计。
该设计模块包含信源调制、发送滤波器模块、信道、接受滤波器模块、解调以及信宿，并未各个模块进行相应的参数设置。
在此基础上熟悉MATLAB的功能及操作，最后通过观察仿真图形进行波形分析及系统的性能评价。
关键词：2FSK MATLAB 调制解调引言：2FSK信号的产生方法主要有两种：一种是调频法，一种是开关法。
这两种方法产生的2FSK信号的波形基本相同，只有一点差异，即由调频器产生的2FSK信号在相邻码元之间的相位是连续的，而开关法产生的2FSK信号则分别由两个独立的频率源产生两个不同频率的信号，故相邻码元之间的相位不一定是连续的。
本设计采用后者--开关法。
2FSK信号的接收也分为相干和非相干接收两种，非相干接收方法不止一种，它们都不利用信号的相位信息。
故本设计采用相干解调法。
1 设计任务与要求1.1 设计要求（1）学习使用计算机建立通信系统仿真模型的基本方法及基本技能，学会利用仿真的手段对于实用通讯系统的基本理论、基本算法进行实际验证；（2）学习现有流行通信系统仿真软件MATLAB7.0的基本实用方法，学会使用这软件解决实际系统出现的问题；（3）通过系统仿真加深对通信课程理论的理解，拓展知识面，激发学习和研究的兴趣；（4）用MATLAB7.0设计一种2FSK数字调制解调系统；1.2设计任务根据课程设计的设计题目实现某种数字传输系统，具体要求如下；（1）信源：产生二进制随机比特流，数字基带信号采用单极性数字信号、矩形波数字基带信号波形；（2）调制：采用二进制频移键控（2FSK）对数字基带信号进行调制，使用键控法产生2FSK 信号；（3）信道：属于加性高斯信道；（4）解调：采用相干解调；（5）性能分析：仿真出该数字传输系统的性能指标，即该系统的误码率，并画出SNR（信噪比）和误码率的曲线图；2方案设计与论证频移键控是利用载波的频率来传递数字信号，在2FSK中，载波的频率随着二进制基带信号在f1和f2两个频率点间变化，频移键控是利用载波的频移变化来传递数字信息的。
1第1章 PSK 调制和解调的基本原理回顾我们这里设计的课题（PSK 调制与解调）涉及到两种：2PSK 和2DPSK 1.1 三种数字调制的比较数字调制就是用载波信号的某些离散状态来表征所传送的信号，在接收端也对载波信号的离散调制参量进行检测。
和模拟信号一样，数字调制也有调幅、调频和调相三种基本形式，即有振幅键控（ASK ）、移频键控（FSK ）和移相键控（PSK ）三种基本形式。
如下图所示：图1-1 三种调制方式图各种调制方式的对比分析。
由于噪声干扰的影响最终表现在收方恢复信码时的误码率性能上，所以系统的抗噪声性能可以用系统平均的误码率来表征。
即用各自系统的平均误码率P e 对广义信噪比ε的曲线来表示系统的抗噪声性能。
ε为输入信号每个码元的平均能量与输入噪声的单边功率谱（双边谱的二倍）密度之比，即称广义信噪比。
在此种条件下，可以用相同ε值或相同P e 去比较误码率P e 或ε的大小，从而合理地比较各种键控方式。
（1）ASK 相干解调 P e =1/2erfc[2ε]ε=A 2T/n 0（2）ASK 非相干解调P e ≈[1+πε21].e-ε/2（3）FSK 相干解调P e =1/2erfc[2ε](4)FSK(5)PSK(6)DPSK的意义.令2PSKe0（t）特性为：a也就是说，在一个码元持续时间T s内，e0（t）为：2cosωc t ，概率为Pe0（t）=-cosωc t ，概率为（1-P）即发送二进制0时（a n取+1）e0（t）取0相位；发送二进制符号1时（a n取-1）e0（t）取π相位。
调制可以采用模拟调制的方式产生2PSK，即2PSK信号可通过乘法器来得到。
也可以采用数字键控的方式产生。
调制原理见下：（a）模拟调制(b) 数字键控调制1-3 2PSK调制原理图1.3 2DPSK调制原理相对移相，就是利用载波相位的相对值来传递信息，也就是利用前后码元载波相位的相对变化来传递信息，所以也称为“差分移相”。
噪声信道中的数字调制与解调
一、本程序采用16QAM调制方式，对一串2进制信源进行调制，用升余弦滚
降函数进行基带调制，再调到高频信道；在信道上加入高斯白噪声，运用匹配滤波器解调，画出解调星座图，运用最小欧氏距离译码判决，计算误比特率。
程序流程图：
二、程序文档说明
程序包含主文件QAM.m和Qam_modulate.m、insert_value.m、
modulate_to_high.m、generate_noise.m、demodulate_sig.m、plot_2way.m、plot_snr.m文件。
QAM.m是主文件，输入是N、P.其中N表示产生2进制序列长度，P 表示产生序列1的概率。
该函数产生信源、QAM调制、采样、基带调制
高频、解调、译码判决和计算误比特率。
Qam_modulate.m文件，输入source，输出X，Y。
source表示输入信源；X，Y表示产生两路序列。
实现对二进制信源采用格雷码进行编码，画出编码星座图。
insert_value.m文件，输入X，8,输出sig_insert1.其中X表示X路信号，8为插入点，sig_inset1表示产生采样序列。
实现对两路信号插入零序列形成采样信号。
modulate_to_high.m文件，输入sig_rcos1,sig_rcos2,fd,fs，输出t,sig_modulate。
sig_rcos1,sig_rcos2表示输入的两路基带信号，fd是信息速率，fs/fd就是采样率，即一个码元几个样点。
实现
将两路信号从基带调制到高频。
generate_noise.m文件，输入sig_rcos1,sig_rcos2,snr,输出sig_noise1和sig_noise2。
其中sig_rcos1,sig_rcos2是输入信号，snr是信噪比，
sig_rcos1,sig_rcos2是输出的信号。
实现对两路信号加入信噪比为SNR高斯
白噪声。
demodulate_sig.m文件，输入sig_pick1,sig_pick2,输出signal。
其中sig_pick1和sig_pick2是采样序列，输出信息序列。
实现对输入序列判决译
码，合路成一路信号。
plot_2way.m文件，输入X1,X2,len，t.其中x1，x2是输入信号，len 为其长度，t值取0.5.实现对X1,X2输入信号画图。
plot_snr.m文件，实现在不同的信噪比下计算误比特率。
三、仿真结果显示
1.16QAM星座图
2. 两路信号波形
3.基带信号两路波形
4. 加入高斯白噪声后两路波形
5. 经过匹配滤波器后信号波形
6. 采样、判决译码后星座图
7不同信噪比下信号误比特率。
