变电站一次系统文献综述

文献综述一、前言从十九世纪末期电力应用于生产以来，到今天已经成为当代世界物质生产的基本动力，电气化程度是各国国民经济现代化的重要标志。

电力工业是能源工业、基础工业，在国家建设和国民经济发展中占据十分重要的地位，是实现国家现代化的战略重点【1】。

近年来，随着我国国民经济的提高，工农业生产的机械化、电气化和自动化都对电力提出了越来越高的要求，人们日益丰富的物质文化生活也越来越依赖于电力的供应。

因此，我国的现代电力工业发展迅猛，同时电力行业的技术水平也逐步提高：巨大的水、火、核电联合电力系统形成；采用200～1000兆瓦大机组和1000兆瓦以上大电厂大量建设；超高电压在输变电方面广泛应用，因此需要建设相应的变电站。

变电所的分类：变电所在电力系统中的地位和作用是确定变电所属于那种类型的主要标志。

我国现今变电所的最高电压等级为330～500千伏，变电所可分为以下六种类型：1、枢纽变电所2、开闭所（开关站）3、中间变电所4、地区变电所5、企业变电所6、终端（包括分支）变电所【2】。

变电站是电网建设中非常重要的环节，而随着电力工业的发展，电力技术的提高，就使着变电所在建设中的技术要求也不断提高。

二、当前国内外变电站以及变电站设计现状1、国外变电站发展趋势。

近些年来，有一些发达国家的能源资源已经消耗的不少，因而不是很丰富，进而导致电力资源不是很充足。

为了满足他们国内的需求，减少在网路中的损耗，这些发达国家已经形成了完善的变电设计理论。

比较完善的变电站设计理论，是真正的做到了节约型，集约型，高效型。

发达国家通过改善优化变电站结构，降低变电站的功率损耗，尽可能地提高变电站的可靠性，尽可能地使变电站的灵活性提高，尽可能地提高经济性【3】。

2、变电站低压侧对短路电流的限制措施：变压器分裂运行，在变压器回路中装设分裂电抗器或电抗器，采用分裂变压器，在出线上装设出现电抗器。

除此之外，由于近代电力系统容量很大，大系统的电抗值很小，对比起来，220千伏及以下输电线路和电缆的电抗值就较大，从而起到良好的限流作用。

精品文档变电站电气一次系统设计110kV一、选题意义随着国民经济的发展和人民生活水平的提高，用户对供电质量的要求日益提高。

国家提出了加快城网和农网建设及改造、拉动内需的发展计划[1]。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来，变电站的建设迅猛发在电力系统中起着至关重要的作用。

近年来110kV展。

科学的变电站设计方案能够提升配电网的供电能力和适应性，降低配电网损耗和供电成本，减少电力设施占地资源，体现“增容、升压、换代、[2]。

同时可以增加系统的可靠性，节约占地面优化通道”的技术改造思路[3]积，使变电站的配置达到最佳，不断提高经济效益和社会效益。

二、变电站建设的国内外现状和发展趋势为了保障我国经济的高速发展，以及持续的城镇化进程，我国电力系统进入了一个快速发展阶段，电网建设得到进一步完善。

由于我国电力建设起步比较晚，目前我国变电站主要现状是老设备向新型设备转变，有人值班向无人值班变电站转变，交流传输向直流输出转变，在城市变电站建设中，户内型变电站大幅增加。

国外变电站主要是交流输出向直流输出转变。

而数字化智能变电站也是国内外变电站未来发展趋势。

1、无人值守变电站：同西方发达国家相比，由于我国变电站自动化系统应用起步较晚，变电站运行管理的理念也有很大差异，使我们的变电站无人值守运行水平与之相比还有很大的差距。

在我国，许多220 kV及以下电压等级变电站已经开始由监控中心进行监控，基本上实现了变电站无人值守。

但作为国内电网中最高电压等级的500 kV和330 kV变电站，即使采用了变电站自动化系统的，也都是实行有人值守的管理方式。

而在欧美发达国家，各个电压等级变电站都能实现变电站无人值守。

由此发现，在国内外无人值守变电站[4]之间、国内外变电站自动化系统之间都还有很大的差异。

全面实现变电站无人值守对我国电网建设有非常明显的技术经济效益: 1提高了运行可靠性；2加快了事故处理的速度；3提高了劳动生产率；4降低了建设成本。

变电站电气设计国内外文献综述1.国外研究现状为了保证电力系统的一致性，欧美中等各个国家在电力的发展上采取了一定的同一措施，例如说力求技术整合标准，统一并共同研讨制定了变电协议基本标准之一的 eiec61850标准。

通过同一个紧密相关的系统功能处理模型，使不同国家不同电厂之间能够很好的进行整合，从而统一的进行质量控制和问题监控。

国外的很多制造商和厂家在这一方面已经做出了出色的成果，他们在不同的变电设备不同的电厂间进行良好的联合，并且生产出来智能的电器仪器设备和二次设备的技术。

我们很容易看到装置是朝着智能化的方向发展的，而且将在未来的很长一段时间都以这个方向进行发展，因为厂家都在寻找适合自己的生产人员，而如何对这些设备进行整合，朝着自动化的方向进步是需要专业人才的。

我们知道一些智能的小型组合开关键和小型智能组合开关柜是小型智能化的一些较特殊的例子，那么在能够看到变电站工作的过程中，就相当于是做了一次网络自动化智能评估。

在整体的个人感受上，经济相差不大，都大大提高了电力变电站的工程技术水平。

有不少的欧美国家把目标放在了智能控制系统上，而中国是在技术和管理得到优化后，再争取能够为正常的此类程序提供服务。

欧美,日本和北美等一些发达国家，他们的电力系统都比较强劲。

除了智能化之外，大多数的变电站都已经实现了无人值守这一特点。

通过统一的调度中心进行管理，所以说当他们的电网真的发生事故的时候，调动中心就可以利用机器来做出最及时的反应和应急处置。

在故障处理和预测方面，欧美国家做的比较先进，他们已经可以通过自动化和调度中心来进行对故障的预判和处理，防范风险等各项工作使得机器能够大规模的增强了可靠性，并可以利用科学的方法进行维护。

2.国内研究现状近些年来随着我们国民经济快速稳定的健康发展,对提高电能生产质量和电力供电系统可靠性建设提出了更高要求,电力工业的快速发展必须充分适应新的发展形势才能满足我们国民经济的快速发展和经济社会的不断进步的新时代要求。

220kV变电站控制部分设计(一次系统)本文档旨在介绍220kV变电站控制部分设计的一次系统。

1. 引言
220kV变电站是电力系统中重要的组成部分，用于变换电压级别，以便输送电能。

本文档将重点关注变电站的控制部分设计，特
别是一次系统。

2. 一次系统设计要求
一次系统作为变电站的重要组成部分，需要满足以下设计要求：- 输入电压范围：220kV
- 系统可靠性：高可靠性，确保电力传输的稳定和安全
- 控制手段：可远程操作和监控
3. 一次系统设计方案
基于上述设计要求，我们提出以下一次系统设计方案：
- 输入电压检测：使用高精度的电压传感器进行输入电压的实
时监测，确保控制系统能够准确获取电压信息。

- 保护装置设计：设计适当的保护装置，用于检测和响应异常情况，如电压过高或过低等。

保护装置应能够迅速切断电路并保护设备的安全。

- 远程操作与监控：设计远程控制与监控系统，使操作人员能够通过网络远程监控和操作一次系统。

该系统应具备实时数据传输和远程故障诊断功能。

- 人机界面：设计直观友好的人机界面，使操作人员能够方便地监控一次系统的状态并进行必要的操作。

4. 结论
通过以上设计方案，我们可以实现对220kV变电站控制部分的一次系统进行高可靠性的设计。

该设计方案满足输入电压要求，并具备远程操作与监控功能，可有效保障变电站的安全和稳定运行。

以上是220kV变电站控制部分设计(一次系统)的文档内容，希望对您有所帮助。

110kV变电站电气一次系统设计一、选题意义随着国民经济的发展和人民生活水平的提高，用户对供电质量的要求日益提高。

国家提出了加快城网和农网建设及改造、拉动内需的发展计划[1]。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来，在电力系统中起着至关重要的作用。

近年来110kV变电站的建设迅猛发展。

科学的变电站设计方案能够提升配电网的供电能力和适应性，降低配电网损耗和供电成本，减少电力设施占地资源，体现“增容、升压、换代、优化通道”的技术改造思路[2]。

同时可以增加系统的可靠性，节约占地面积，使变电站的配置达到最佳，不断提高经济效益和社会效益[3]。

二、变电站建设的国内外现状和发展趋势为了保障我国经济的高速发展，以及持续的城镇化进程，我国电力系统进入了一个快速发展阶段，电网建设得到进一步完善。

由于我国电力建设起步比较晚，目前我国变电站主要现状是老设备向新型设备转变，有人值班向无人值班变电站转变，交流传输向直流输出转变，在城市变电站建设中，户内型变电站大幅增加。

国外变电站主要是交流输出向直流输出转变。

而数字化智能变电站也是国内外变电站未来发展趋势。

1、无人值守变电站：同西方发达国家相比，由于我国变电站自动化系统应用起步较晚，变电站运行管理的理念也有很大差异，使我们的变电站无人值守运行水平与之相比还有很大的差距。

在我国，许多220 kV及以下电压等级变电站已经开始由监控中心进行监控，基本上实现了变电站无人值守。

但作为国内电网中最高电压等级的500 kV和330 kV变电站，即使采用了变电站自动化系统的，也都是实行有人值守的管理方式。

而在欧美发达国家，各个电压等级变电站都能实现变电站无人值守。

由此发现，在国内外无人值守变电站之间、国内外变电站自动化系统之间都还有很大的差异[4]。

全面实现变电站无人值守对我国电网建设有非常明显的技术经济效益: 1提高了运行可靠性；2加快了事故处理的速度；3提高了劳动生产率；4降低了建设成本。

文献综述1 变电站概述我国电力工业的技术水平和管理水平正在逐步提高，现在已有许多变电站实现了集中控制和采用计算机监控．电力系统也实现了分级集中调度，所有电力企业都在努力增产节约，降低成本，确保安全远行。

电力工业的发展,单机容量的增大、总容量在百万千瓦以上变电站的建立促使变电所建筑结构和设计不断地改进和发展。

变电站结构的改进、新型建材的采用、施工装备的更新、施工方法的改进、代管理的运用、队伍素质的提高、使火电厂土建施工技术及施工组织水平也相应地随之不断提高。

电力工业的迅速发展，对变电所的设计提出了更高的要求。

变电站是电力系统的重要组成部分，是电力网中的一个中间环节，它的作用就是通过变压器和线路将各级电压的电力网联系起来，以用于变换电压、接受和分配电能、控制电力的流向和调整电压，并起到联系发电厂和用户的中间环节。

2 110∕35∕10 KV降压变电站电气一次系统设计内容在电力系统中，变电站主要承担电压变换这一重要任务，其作用可以概括：1.提高输电电压，减少电能损失。

电能在输送过程中，由于电能的热效应，就要产生电能损失，且电能转化为热能的损失与电流的平方成正比。

因此，当输送功率一定时，提高输电电压就可以减少电流，电网就会相应减少电能损失。

2.降低电压，分配电能。

电能经升压输送到用户后，用户很难使用这些高压的电气设备，需要降压变电所把电压降低再分配到用户供用户使用。

3.集中电能，控制电力流向。

一个电网多数由多个电源点提供电能，这些电能的集中必须通过枢纽升压变电所来实现。

在用电地区，根据负荷情况，再由降压变电所来控制电力的流向。

4.调整电压，提高电能质量，满足用户的要求。

通过变电所的变压器调压装置和无功补偿设备，既可使用户得到稳定的电压，也可提高线路的输电功率。

变电站是电网建设和电网络改造中非常重要技术环节，所以变电站的设计是我国电网建设的重要环节。

其运行的安全与否，直接关系到电网的安全和稳定，对国民经济和社会的发展至关重要。

110kV变电站电气一次系统设计一、选题意义随着国民经济的发展和人民生活水平的提高，用户对供电质量的要求日益提高。

国家提出了加快城网和农网建设及改造、拉动内需的发展计划[1]。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来，在电力系统中起着至关重要的作用。

近年来110kV变电站的建设迅猛发展。

科学的变电站设计方案能够提升配电网的供电能力和适应性，降低配电网损耗和供电成本，减少电力设施占地资源，体现“增容、升压、换代、优化通道”的技术改造思路[2]。

同时可以增加系统的可靠性，节约占地面积，使变电站的配置达到最佳，不断提高经济效益和社会效益[3]。

二、变电站建设的国内外现状和发展趋势为了保障我国经济的高速发展，以及持续的城镇化进程，我国电力系统进入了一个快速发展阶段，电网建设得到进一步完善。

由于我国电力建设起步比较晚，目前我国变电站主要现状是老设备向新型设备转变，有人值班向无人值班变电站转变，交流传输向直流输出转变，在城市变电站建设中，户内型变电站大幅增加。

国外变电站主要是交流输出向直流输出转变。

而数字化智能变电站也是国内外变电站未来发展趋势。

1、无人值守变电站：同西方发达国家相比，由于我国变电站自动化系统应用起步较晚，变电站运行管理的理念也有很大差异，使我们的变电站无人值守运行水平与之相比还有很大的差距。

在我国，许多220 kV及以下电压等级变电站已经开始由监控中心进行监控，基本上实现了变电站无人值守。

但作为国内电网中最高电压等级的500 kV和330 kV变电站，即使采用了变电站自动化系统的，也都是实行有人值守的管理方式。

而在欧美发达国家，各个电压等级变电站都能实现变电站无人值守。

由此发现，在国内外无人值守变电站之间、国内外变电站自动化系统之间都还有很大的差异[4]。

全面实现变电站无人值守对我国电网建设有非常明显的技术经济效益: 1提高了运行可靠性；2加快了事故处理的速度；3提高了劳动生产率；4降低了建设成本。

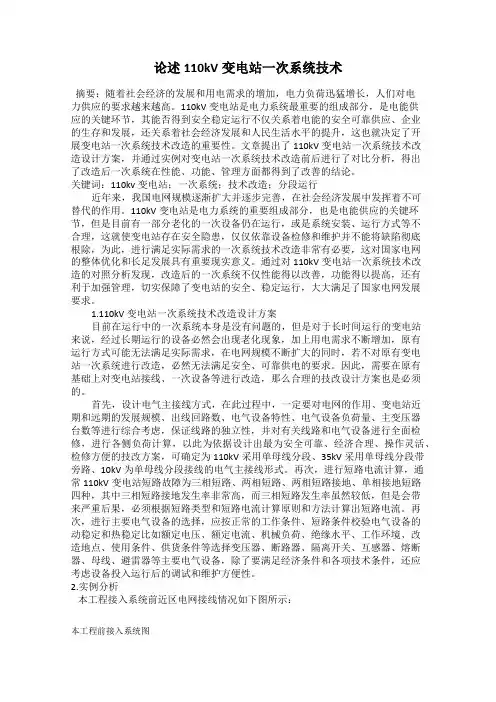

论述110kV变电站一次系统技术摘要：随着社会经济的发展和用电需求的增加，电力负荷迅猛增长，人们对电力供应的要求越来越高。

110kV变电站是电力系统最重要的组成部分，是电能供应的关键环节，其能否得到安全稳定运行不仅关系着电能的安全可靠供应、企业的生存和发展，还关系着社会经济发展和人民生活水平的提升，这也就决定了开展变电站一次系统技术改造的重要性。

文章提出了110kV变电站一次系统技术改造设计方案，并通过实例对变电站一次系统技术改造前后进行了对比分析，得出了改造后一次系统在性能、功能、管理方面都得到了改善的结论。

关键词：110kv变电站；一次系统；技术改造；分段运行近年来，我国电网规模逐渐扩大并逐步完善，在社会经济发展中发挥着不可替代的作用。

110kV变电站是电力系统的重要组成部分，也是电能供应的关键环节，但是目前有一部分老化的一次设备仍在运行，或是系统安装、运行方式等不合理，这就使变电站存在安全隐患，仅仅依靠设备检修和维护并不能将缺陷彻底根除，为此，进行满足实际需求的一次系统技术改造非常有必要，这对国家电网的整体优化和长足发展具有重要现实意义。

通过对110kV变电站一次系统技术改造的对照分析发现，改造后的一次系统不仅性能得以改善，功能得以提高，还有利于加强管理，切实保障了变电站的安全、稳定运行，大大满足了国家电网发展要求。

1.110kV变电站一次系统技术改造设计方案目前在运行中的一次系统本身是没有问题的，但是对于长时间运行的变电站来说，经过长期运行的设备必然会出现老化现象，加上用电需求不断增加，原有运行方式可能无法满足实际需求，在电网规模不断扩大的同时，若不对原有变电站一次系统进行改造，必然无法满足安全、可靠供电的要求。

因此，需要在原有基础上对变电站接线、一次设备等进行改造，那么合理的技改设计方案也是必须的。

首先，设计电气主接线方式，在此过程中，一定要对电网的作用、变电站近期和远期的发展规模、出线回路数、电气设备特性、电气设备负荷量、主变压器台数等进行综合考虑，保证线路的独立性，并对有关线路和电气设备进行全面检修，进行各侧负荷计算，以此为依据设计出最为安全可靠、经济合理、操作灵活、检修方便的技改方案，可确定为110kV采用单母线分段、35kV采用单母线分段带旁路、10kV为单母线分段接线的电气主接线形式。

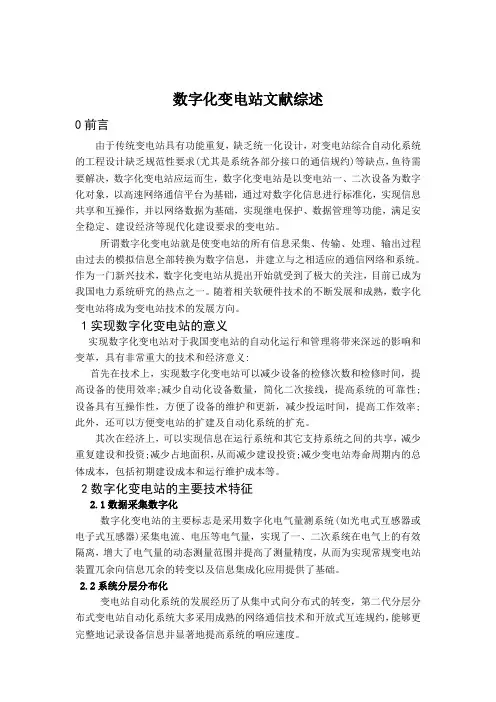

数字化变电站文献综述0前言由于传统变电站具有功能重复，缺乏统一化设计，对变电站综合自动化系统的工程设计缺乏规范性要求(尤其是系统各部分接口的通信规约)等缺点，鱼待需要解决，数字化变电站应运而生，数字化变电站是以变电站一、二次设备为数字化对象，以高速网络通信平台为基础，通过对数字化信息进行标准化，实现信息共享和互操作，并以网络数据为基础，实现继电保护、数据管理等功能，满足安全稳定、建设经济等现代化建设要求的变电站。

所谓数字化变电站就是使变电站的所有信息采集、传输、处理、输出过程由过去的模拟信息全部转换为数字信息，并建立与之相适应的通信网络和系统。

作为一门新兴技术，数字化变电站从提出开始就受到了极大的关注，目前已成为我国电力系统研究的热点之一。

随着相关软硬件技术的不断发展和成熟，数字化变电站将成为变电站技术的发展方向。

1实现数字化变电站的意义实现数字化变电站对于我国变电站的自动化运行和管理将带来深远的影响和变革，具有非常重大的技术和经济意义:首先在技术上，实现数字化变电站可以减少设备的检修次数和检修时间，提高设备的使用效率;减少自动化设备数量，简化二次接线，提高系统的可靠性;设备具有互操作性，方便了设备的维护和更新，减少投运时间，提高工作效率;此外，还可以方便变电站的扩建及自动化系统的扩充。

其次在经济上，可以实现信息在运行系统和其它支持系统之间的共享，减少重复建设和投资;减少占地面积，从而减少建设投资;减少变电站寿命周期内的总体成本，包括初期建设成本和运行维护成本等。

2数字化变电站的主要技术特征2.1数据采集数字化数字化变电站的主要标志是采用数字化电气量测系统(如光电式互感器或电子式互感器)采集电流、电压等电气量，实现了一、二次系统在电气上的有效隔离，增大了电气量的动态测量范围并提高了测量精度，从而为实现常规变电站装置兀余向信息兀余的转变以及信息集成化应用提供了基础。

2.2系统分层分布化变电站自动化系统的发展经历了从集中式向分布式的转变，第二代分层分布式变电站自动化系统大多采用成熟的网络通信技术和开放式互连规约，能够更完整地记录设备信息并显著地提高系统的响应速度。

重庆理工大学文献综述二级学院电子信息与自动化班级110070403学生姓名110kV变电站设计刘鸿瑞摘要：随着经济的迅速发展，供电系统的设计越来越全面和系统，工厂用电量迅速增长，对于电能的性能要求也越发的高，因此对于供电设计有了更高的要求。

变电站是电力系统的重要组成部分，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

这就要求变电站的设计必须安全，可靠，经济。

当今世界的变电站设计趋于简单化和智能化，所以变电所的设计也主要是电气主接线的选择，短路计算和继电保护的配置选择为主。

在对110KV变电站进行智能化的设计的同时，也能保证可靠的供电质量。

关键词：变电站，电气主接线，短路计算，继电保护，智能化Abstract：With the rapid development of economy, the design of the power supply system is more and more comprehensive and system, and factory electricity consumption is growing fast. The performance requirements of the electricity are increasingly high Therefore there are higher requirements for power supply design. Substation is an important part of power system, contacting power plants and users of the intermediate links, and it plays the role transformation and distribution of electricity. This requires that a substation design must be safe, reliable and economic. Substation design in today's world tends to simplify and intelligent, so the substation design is mainly based on the main electrical wiring configuration options, short circuit calculations and relay selection. While intelligently designing the 110KV substation, we can also to ensure reliable quality of power supplies .Key words: Substation, Main electrical wiring, Short-circuit calculation, relay selection, intelligent.1 引言我国电力工业的水平正在逐步提高，许多变电站已经实现了集中控制和计算机监控，所有电力工业都在努力降低成本，使用新设备，采用新技术。

1、1 1 0kV变电站电气一次部分文献综述，哪位大侠给改改，加点啊，感谢1、1 1 0kV变电站电气主接线选择配电网110kV变电站的电气主接线选择，应本着具体问题具体分析的原则，根据变电站在电力系统中的地位和作用、负荷性质、出线回路数、设备特点、周围环境及变电站规划容量等条件和具体情况，在满足供电可靠性、功能性、具有一定灵活性、还拥有一定发展裕度的前提下，尽量选择经济、简便实用的电气主接线。

如地网中的终端变电站，我们可根据其进线回路数较少的特点，选择线路——变压器组接线，或者是桥型接线；110kV中间变电站，我们可根据其交换系统功率和降压分配功率的双重功能的特点，选择单母线接线、单母线分段、单母线带旁路接线等形式。

根据变电所主接线保证必要的供电可靠性和电能质量，具有一定的灵活性和方便性，简化主接线，设计标准化，具有发展和扩建的可能性的基本要求，本变电站为地区变电站，有两种作用，一是由两回110KV线路的功率从本站通过，二是作为终端变电站所向所在城市工业用户，市政设施，居民生活及农村生产，生活供电。

根据以上原则及参考相关文献，设计出以下100KV变电站电气主接线方式、电气设备的选择、站用电、无功补偿、防雷和接地。

1．电气主接线方式1.1 主变压器本站由两个无直接联系的上级变电站供电，与系统联系较为紧密，选择两台同容量主变压器。

1.2 110KV侧采用单母线分段接线，110KV两回出线分别接自不同母线。

两回进线，一回运行，一回备用，该接线，接线方式简单，经济合理。

1.3 10KV侧采用单母线分段接线，经济合理，操作检修方便，考虑到重要的一级负荷多位双电流供电以及10KV母线，开关检修时间时间短，采用单母线分段接线方式可以满足用户供电要求。

2、电气设备的选择根据短路电流的计算，设备选择为：2.1 主变压器：选择两台SFL1-20000/110型变压器2.2 110KV侧选择相同的设备，以单回线路供两台主变满载运行。

110KV变电站设计文献综述110KV变电站设计文献综述摘要：本文首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。

从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110kV以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，最后，根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线，绝缘子和穿墙套管，电压互感器，电流互感器进行了选型，从而完成了110kV电气一次部分的设计。

关键词：变电站变压器接线1变电站的概述纵观20世纪的社会和经济发展，一个突出的特点是，电力的使用已经渗透到社会经济，生活领域。

发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务，而变电站更是电力工业建设中不可缺少的一个项目。

由于变电站的设计内容多，范围广，逻辑性强，不同电压等级，不同性质负荷的变电站设计时所侧重的方面不一样。

变电站是电力系统中变换电压等级、汇集电流和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。

我国电力建设经过多年的发展，系统容量越来越大，短路电流不断增大，对电气设备、系统内大量信息的实时性等要求越来越高，而随着科学技术的高速发展，制造、材料行业，尤其是计算机及网络技术的迅速发展，电力系统的变电技术也有了新的飞跃。

对变电站的设计提出了更高的要求，更需要我们知识应用水平。

结合我国现状，为国民经济各部门和人民提供充足.可靠.优质.廉价的电能，因此新建变电站应充分体现出安全性、可靠性、经济性和先进性。

在此我为满某地区重点需要，提高电能的质量。

我拟建一座110KV变电站。

110KV变电站电气部分设计的内容通过查阅书籍，了解了电力工业的有关政策，技术规程等方面的知识，理清自己的设计思路，清楚设计任务，如电气主接线，短路电流计算，设备的选择，防雷接地等，涉及以下内容：1 现代电力系统是一个巨大的、严密的整体。

文献综述1、前言随着工业时代的发展，电力已成为人类历史发展的主要动力资源，要科学合理的驾驭电力必须从电力工程的设计原则和方法上理解和掌握其精髓，提高电力系统的安全可靠性和运行效率。

从而达到降低生产成本提高经济效益的目的。

变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

合理的选择各种一次设备能够提高变电所的安全系数及其经济性。

电能是发展国民经济的基础，是一种无形的、不能大量存储的二次能源，同时也是现代社会中最重要也是最方便的能源。

电能的发、变、送、配电和用电，几乎是在同一时间完成的，须相互协调与平衡。

变电和配电是为了电能的传输和合理的分配，在电力系统中占很重要的地位，其都是由电力变压器来完成的，因此变电所在供电系统中的作用是不言而语的。

变电所是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

因此，变电所的作用变得尤为重要。

首先要满足的就是变电所的设计规范。

安全可靠地发、供电是对电力系统运行的首要要求。

（1）变电所的设计要认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求。

（2）变电所的设计应根据工程的5~10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。

（3）变电缩的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理的确定设计方案。

（4）变电所的设计，必须坚持节约用地的原则。

其次，变电所所址的选择，应根据要求，综合考虑确定。

2、变电所设计内容设计一所安全、经济、灵活的变电站可以从以下几个方面着手。

一、电气主接线方案的选定电气主接线是整个变电所电气部分的主干。

变电所电气主接线指的是变电所中汇集、分配电能的电路，通常称为变电所一次接线，是由变压器、断路器、隔离开关、互感器、母线、避雷器等电气设备按一定顺序连接而成的。

500KV变电站电气一次系统设计毕业论
文
简介
本文档旨在介绍500KV变电站电气一次系统设计的相关内容。

该系统设计是为了满足变电站工程中电力传输和配电的要求。

设计目标
- 实现电力传输的高效性和可靠性
- 提供稳定的配电能力
- 遵守相关法规和标准
- 考虑可持续性和环保要求
主要内容
1. 变电站布局设计
- 配电井、开关设备、电缆线路的布置
- 人员和设备的安全考虑
2. 电力传输系统设计
- 变压器的选择和配置
- 输电线路的设计和布置
- 保护装置的选型和设置
3. 配电系统设计
- 配电设备的选择和配置
- 配电线路的设计和布置
- 负荷管理和监控
4. 控制与保护系统设计
- 变电站自动化系统设计
- 监控与控制设备的选型和设置
- 保护装置的设计和配置
5. 通信系统设计
- 变电站内部通信系统设计
- 变电站与外部系统之间的通信设计
结论
本文档总结了500KV变电站电气一次系统设计的主要内容，
包括变电站布局、电力传输、配电、控制与保护以及通信系统设计。

这些设计内容旨在满足变电站工程的需求，提供高效、稳定、可靠的电力传输和配电能力。

通过遵守相关法规和标准，考虑可持续性和环保要求，可以确保设计方案的合理性和可行性。

文献综述摘要：随着工业时代的不断开展，人们对电力供给的要求越来越高，特别是供电的稳固性、可靠性和持续性。

变电站是电力系统的重要组成局部，它直接影响整个电力系统的平安与经济运行，电网的稳固性、可靠性和持续性往往取决于变电站的合理设计和配置。

降压变电所正朝着高效、模块、组合、通用、经济方向开展。

关键字：开展变电站高效稳定重要作用本课题来源及研究的目的和意义我国的变电站开展，至今为止，大约可以分为二个阶段：第一个阶段80年代末，我国的电网相当薄弱，南北电网处于分割状态，供需矛盾非常突出，随时都会拉闸限电；第二阶段，90年代中期，随着综合自动化变电站的建立，从35KV变电所到110KV甚至500KV的综合自动化变电站建立投用，我国的电力事业发生明显变化。

近年来，电网日益坚强，科技不断进步，变电站有着飞速的开展，变电站实现集控化已成为变电站的一种开展趋势。

近年来，各国均对变电站的设计及使用技术进展了深入的研究，并取得了卓越的理论成就，离高效稳定节能的标准逐渐缩小距离。

现在是跨世纪的时代，科技的开展使变电站设备的科技含量也越来越高，新型的、多功能的变电站设备也相继出现。

如昊诚ZB-F系列箱式变，体积仅为国产常规箱式变的1/3～1/5；平安性高，产品无裸露带电局部，为全封闭、全绝缘构造，完全能到达零触电事故；防渗漏、防腐蚀。

电力设备厂生产的10～110kV箱式变，设有“四遥〞可无人值守。

VFI(VacuumFault Interrupter Transformer)美式箱式变也以其独到的优势挤身于中国市场，如：最大容量可达10000kVA，可用手动或电动操作，并进而与SCADA系统结合，使技术逐步升级。

此外，近年来, 计算机技术和电子信息技术在电力建立中的应用越来越广泛, 变电站自动化技术也已经到达一定的水平, 随着智能化开关、光电式电流电压互感器、一次运行设备在线状态检测、变电站运行操作培训仿真等技术日趋成熟, 以及计算机高速网络在实时系统中的开发应用, 势必对已有的变电站自动化技术产生深刻的影响, 全数字化的变电站自动化系统也即将出现。

110kV变电站电气一次系统设计1.变电站的概述变电站是我国电力系统中变换电压、接收和分配电能、控制电流的流向、调整电压的电力设施，变电站通过变压器将各级电网的电压连接起来。

而我国的电力变压器等级大概分为四类：主网变电站，升压变压器，二次变电站，配电站四类【1】。

电力系统是我国的重要能源部门，而变电站设计，我国电力工业系统的技术和管理水平正在逐步提高，对变电站设计和运行提出了更高的要求，由于变电站的设计范围广，内容多，逻辑性强，不类型，不同性质符合，不同电压等级的变电站设计所侧重的方面是不一样的。

在设计过程中要根据变电站的形式和规模，具体问题具体对待，不能以偏概全【2】。

所以这更需要我们这些设计人员提高水平和预判的意识。

综合我国电力现状和人民生活水平，为国民经济各部门和人民生活有足够的供给、可靠、廉价、优质的电能，优化发展变电站，规划以110KV、10KV电压等级来设计变电站。

从我国目前大部分地区用电发展趋势来看，新建的变电站应该充分体现安全性、经济型、可靠性和先进性【3】。

所以，为了满足某地区的要点需要，提高电能的质量，需要设计一座110KV变电站。

近些年来我国国民经济迅速发展，同时电力工业的技术水平和管理水平也在逐步提高，但对电力方面的要求也越来越高，为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流控制以及输配电线路和主要电工设备的保护【4】。

电力行业也在我们的生产生活中所占的比重越来越大，所有电力企业都在努力增产节约，降低成本，确保安全远行。

现代电力系统是一个严谨的，巨大的整体网络，各类发电厂、变电站分工完成电力系统的各项任务【5】。

但电力工业的发展还远远不能满足远远不能满足人民的需要，虽然我国发电总量高，但平均水平还远远落后于发展国家，甚至落后于一些发展中国家，所以我国仍然要加强电力建设，搞好西电东送，继续深化电力体制改革，实行竞价上网，厂网分开【6】。

我国现在大部分变电站主要是老设备向新型设备的转变，有人值守向无人值守发展，交流送电向直流送电转变，而国外的现状主要是交流送电向直流送电转变【7】。
