概述110kV变电站电气一次设计前言由于现阶段我国的变电站类型主要以110KV为主，加大对110KV变电站内部电气的一次设计研究有助于我们了解110KV变电站的工作局限，应该注意事项等问题，同时在此基础上也有助于我国加大对220KV变电站的推广。
本文根据某110V变电站实例对110kV变电站部分电气一次设计进了了分析，具体从以下几个方面着手。
一、工程概况某110kV变电站，场址内地貌类型单一，地质以粘土为主，海拔高度150m-160m，抗震设防烈度按6度考虑，钻探控制深度内未见地下水。
变电站内采用2台100MVA主变，选用屋外中型布置方式的高压配电装置，断路器选用单断口磁柱式SF6断路器，隔离开关采用较为完善的GW4型开关，同时采用智能化的监管系统。
二、变压器的选择作为变电站中最重要的电气设备之一——变压器不仅影响整个变电站的安全、稳定，而且影响着整个电力网络的安全和健康。
所以变电器的选择十分重要。
1.在110KV的变电站中一般中型规模的变电站都会安装两台或者两台以上的变压器。
这是由于以下几个方面决定的：①在中性110KV变电站中存在大量的一级负荷，从安全层面考虑必须对变压器实行压力负荷分流。
②由于中性110KV变电站负责供电的区域比较大，季节性的符合变化也很大。
③在110KV 变电站中由于电源系统不接地、变压器共用等原因，导致很多的部件的分散负荷很大。
2.变压器的台数。
在110KV变电站工作中，为了保证安全可靠的工作，只安装一台变压器是不够的，具体应该安装变压器的数量应该由包括供电条件、供电区域情况等具体的实际情况来决定，于此同时还应该在考虑使用性的基础上保证成本的经济性。
具体内容如下：①在总负荷一定的时候要不断改变主体的容量，当某一台变压器发生故障停止后，要保证有其他的变压器可以顶替，保证电力供应不便。
②充分考虑短路电流水平。
③在使用多台变压器时，会增加投资。
④压器成本。
选用两台变压器与三台变压器所需的总容量要相对较多，但总体投资却所差无几。
精品文档变电站电气一次系统设计110kV一、选题意义随着国民经济的发展和人民生活水平的提高，用户对供电质量的要求日益提高。
国家提出了加快城网和农网建设及改造、拉动内需的发展计划[1]。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来，变电站的建设迅猛发在电力系统中起着至关重要的作用。
近年来110kV展。
科学的变电站设计方案能够提升配电网的供电能力和适应性，降低配电网损耗和供电成本，减少电力设施占地资源，体现“增容、升压、换代、[2]。
同时可以增加系统的可靠性，节约占地面优化通道”的技术改造思路[3]积，使变电站的配置达到最佳，不断提高经济效益和社会效益。
二、变电站建设的国内外现状和发展趋势为了保障我国经济的高速发展，以及持续的城镇化进程，我国电力系统进入了一个快速发展阶段，电网建设得到进一步完善。
由于我国电力建设起步比较晚，目前我国变电站主要现状是老设备向新型设备转变，有人值班向无人值班变电站转变，交流传输向直流输出转变，在城市变电站建设中，户内型变电站大幅增加。
国外变电站主要是交流输出向直流输出转变。
而数字化智能变电站也是国内外变电站未来发展趋势。
1、无人值守变电站：同西方发达国家相比，由于我国变电站自动化系统应用起步较晚，变电站运行管理的理念也有很大差异，使我们的变电站无人值守运行水平与之相比还有很大的差距。
在我国，许多220 kV及以下电压等级变电站已经开始由监控中心进行监控，基本上实现了变电站无人值守。
但作为国内电网中最高电压等级的500 kV和330 kV变电站，即使采用了变电站自动化系统的，也都是实行有人值守的管理方式。
而在欧美发达国家，各个电压等级变电站都能实现变电站无人值守。
由此发现，在国内外无人值守变电站[4]之间、国内外变电站自动化系统之间都还有很大的差异。
全面实现变电站无人值守对我国电网建设有非常明显的技术经济效益: 1提高了运行可靠性；2加快了事故处理的速度；3提高了劳动生产率；4降低了建设成本。

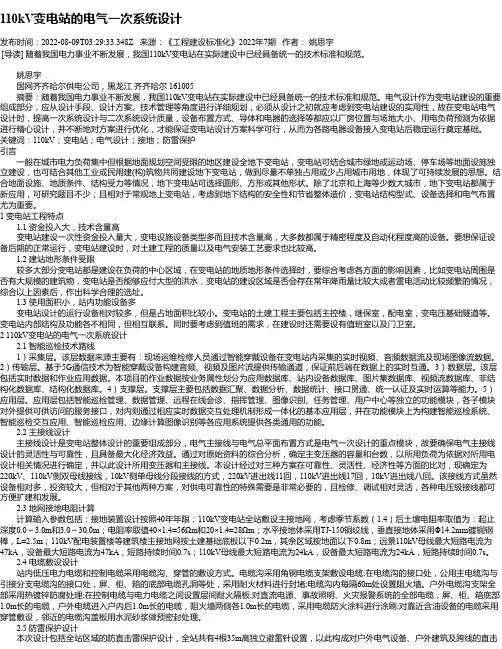

110kV变电站的电气一次系统设计发布时间：2022-08-09T03:29:33.348Z 来源：《工程建设标准化》2022年7期作者：姚思宇[导读] 随着我国电力事业不断发展，我国110kV变电站在实际建设中已经具备统一的技术标准和规范。
姚思宇国网齐齐哈尔供电公司，黑龙江齐齐哈尔 161005摘要：随着我国电力事业不断发展，我国110kV变电站在实际建设中已经具备统一的技术标准和规范。
电气设计作为变电站建设的重要组成部分，应从设计手段、设计方案、技术管理等角度进行详细规划，必须从设计之初就应考虑到变电站建设的实用性，故在变电站电气设计时，提高一次系统设计与二次系统设计质量，设备布置方式、导体和电器的选择等都应以厂房位置与场地大小、用电负荷预测为依据进行精心设计，并不断地对方案进行优化，才能保证变电站设计方案科学可行，从而为各路电器设备接入变电站后稳定运行奠定基础。
关键词：110kV；变电站；电气设计；接地；防雷保护引言一般在城市电力负荷集中但根据地面规划空间受限的地区建设全地下变电站，变电站可结合城市绿地或运动场、停车场等地面设施独立建设，也可结合其他工业或民用建(构)筑物共同建设地下变电站，做到尽量不单独占用或少占用城市用地，体现了可持续发展的思想。
结合地面设施、地质条件、结构受力等情况，地下变电站可选择圆形、方形或其他形状。
除了北京和上海等少数大城市，地下变电站都属于新应用，可研究题目不少；且相对于常规地上变电站，考虑到地下结构的安全性和节省整体造价，变电站结构型式、设备选择和电气布置尤为重要。
1 变电站工程特点1.1 资金投入大，技术含量高变电站建设一次性资金投入量大，变电设施设备类型多而且技术含量高，大多数都属于精密程度及自动化程度高的设备。
要想保证设备后期的正常运行，变电站建设时，对土建工程的质量以及电气安装工艺要求也比较高。
1.2 建站地形条件受限较多大部分变电站都是建设在负荷的中心区域，在变电站的地质地形条件选择时，要综合考虑各方面的影响因素，比如变电站周围是否有大规模的建筑物，变电站是否能够应付大型的洪水，变电站的建设区域是否会存在常年降雨量比较大或者雷电活动比较频繁的情况，综合以上因素后，作出科学合理的选址。
变电站电气设计国内外文献综述1.国外研究现状为了保证电力系统的一致性，欧美中等各个国家在电力的发展上采取了一定的同一措施，例如说力求技术整合标准，统一并共同研讨制定了变电协议基本标准之一的 eiec61850标准。
通过同一个紧密相关的系统功能处理模型，使不同国家不同电厂之间能够很好的进行整合，从而统一的进行质量控制和问题监控。
国外的很多制造商和厂家在这一方面已经做出了出色的成果，他们在不同的变电设备不同的电厂间进行良好的联合，并且生产出来智能的电器仪器设备和二次设备的技术。
我们很容易看到装置是朝着智能化的方向发展的，而且将在未来的很长一段时间都以这个方向进行发展，因为厂家都在寻找适合自己的生产人员，而如何对这些设备进行整合，朝着自动化的方向进步是需要专业人才的。
我们知道一些智能的小型组合开关键和小型智能组合开关柜是小型智能化的一些较特殊的例子，那么在能够看到变电站工作的过程中，就相当于是做了一次网络自动化智能评估。
在整体的个人感受上，经济相差不大，都大大提高了电力变电站的工程技术水平。
有不少的欧美国家把目标放在了智能控制系统上，而中国是在技术和管理得到优化后，再争取能够为正常的此类程序提供服务。
欧美,日本和北美等一些发达国家，他们的电力系统都比较强劲。
除了智能化之外，大多数的变电站都已经实现了无人值守这一特点。
通过统一的调度中心进行管理，所以说当他们的电网真的发生事故的时候，调动中心就可以利用机器来做出最及时的反应和应急处置。
在故障处理和预测方面，欧美国家做的比较先进，他们已经可以通过自动化和调度中心来进行对故障的预判和处理，防范风险等各项工作使得机器能够大规模的增强了可靠性，并可以利用科学的方法进行维护。
2.国内研究现状近些年来随着我们国民经济快速稳定的健康发展,对提高电能生产质量和电力供电系统可靠性建设提出了更高要求,电力工业的快速发展必须充分适应新的发展形势才能满足我们国民经济的快速发展和经济社会的不断进步的新时代要求。
综述110kV变电站部分电气一次设计摘要：10kV变电站电气一次设计是比较浩大的工程，在系统性和复杂性方面都比较典型。
与此同时，站在电力系统设计的角度来分析问题可发现，变电站电气一次设计阶段是十分重要的，设计水平会直接影响变电站项目日后的运行质量，所以必须全面提升设计质量。
关键词：110kV变电站；电气一次；设计一、变电站电气一次设计基本要求随着经济的发展，电力的需求越来越大，这就给电力设施的建设带来了空前的压力。
电网规模与设备不断的升级，其中作为重要控制与配送单元的变电站的建设就成为了电力系统发展的重要内容之一。
在不断增加的用电需求面前，变电站的建设必须走在系统升级之前，即具有一定的超前性。
其设计必须从全局出发，争取能够处理安全与经济性的问题，基本建设与生产运行之间的矛盾，近期发展与后续升级之间的关系，所以在设计上必须选择更加合理的设计方案才能保证变电站的建设满足发展需求。
通常可以从实际出发选择中等适用的建设标准，并在设计中采用先进的技术理念，尽量采用经过验证并合格的新设备、新材料、新结构等，这就是当前对变电站一次设计的基本要求。
二、前期准备工作对变电站进行电气一次设计前，需要做好充分的准备工作，排除各种原因对设计结果的影响，提高方案设计的可行性与科学性。
设计人员要与变电站建设单位保持良好沟通，掌握变电站相关基础信息，明确其建设要求与运行需求，以获得的各项原始资料和基础数据作为依据，确定电气一次设计要求与方向。
同时，还要以专业规范为根本，确定设计任务与作业原则，根据现场实际情况，对比所掌握各项数据的真实性与准确性，以满足变电站运行需求为目的，对设计方案进行可行性研究，对存在问题的部分进行调整和修改，确保可以为变电站工程项目的设施提供可靠的技术支持。
三、主变压器及主接线的相关设计3.1主变压器的合理选择主变压器的选择往往会对变电站的一次主接线方法及配电装置的内部结构产生重大影响。
因此设计人员在选择主变压器的容量时，一定要考虑到该种情况，即变电站中某台主变压器发生停运的状况。
文献综述1 变电站概述我国电力工业的技术水平和管理水平正在逐步提高，现在已有许多变电站实现了集中控制和采用计算机监控．电力系统也实现了分级集中调度，所有电力企业都在努力增产节约，降低成本，确保安全远行。
电力工业的发展,单机容量的增大、总容量在百万千瓦以上变电站的建立促使变电所建筑结构和设计不断地改进和发展。
变电站结构的改进、新型建材的采用、施工装备的更新、施工方法的改进、代管理的运用、队伍素质的提高、使火电厂土建施工技术及施工组织水平也相应地随之不断提高。
电力工业的迅速发展，对变电所的设计提出了更高的要求。
变电站是电力系统的重要组成部分，是电力网中的一个中间环节，它的作用就是通过变压器和线路将各级电压的电力网联系起来，以用于变换电压、接受和分配电能、控制电力的流向和调整电压，并起到联系发电厂和用户的中间环节。
2 110∕35∕10 KV降压变电站电气一次系统设计内容在电力系统中，变电站主要承担电压变换这一重要任务，其作用可以概括：1.提高输电电压，减少电能损失。
电能在输送过程中，由于电能的热效应，就要产生电能损失，且电能转化为热能的损失与电流的平方成正比。
因此，当输送功率一定时，提高输电电压就可以减少电流，电网就会相应减少电能损失。
2.降低电压，分配电能。
电能经升压输送到用户后，用户很难使用这些高压的电气设备，需要降压变电所把电压降低再分配到用户供用户使用。
3.集中电能，控制电力流向。
一个电网多数由多个电源点提供电能，这些电能的集中必须通过枢纽升压变电所来实现。
在用电地区，根据负荷情况，再由降压变电所来控制电力的流向。
4.调整电压，提高电能质量，满足用户的要求。
通过变电所的变压器调压装置和无功补偿设备，既可使用户得到稳定的电压，也可提高线路的输电功率。
变电站是电网建设和电网络改造中非常重要技术环节，所以变电站的设计是我国电网建设的重要环节。
其运行的安全与否，直接关系到电网的安全和稳定，对国民经济和社会的发展至关重要。
110kV变电站电气一次系统设计一、选题意义随着国民经济的发展和人民生活水平的提高，用户对供电质量的要求日益提高。
国家提出了加快城网和农网建设及改造、拉动内需的发展计划[1]。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来，在电力系统中起着至关重要的作用。
近年来110kV变电站的建设迅猛发展。
科学的变电站设计方案能够提升配电网的供电能力和适应性，降低配电网损耗和供电成本，减少电力设施占地资源，体现“增容、升压、换代、优化通道”的技术改造思路[2]。
同时可以增加系统的可靠性，节约占地面积，使变电站的配置达到最佳，不断提高经济效益和社会效益[3]。
二、变电站建设的国内外现状和发展趋势为了保障我国经济的高速发展，以及持续的城镇化进程，我国电力系统进入了一个快速发展阶段，电网建设得到进一步完善。
由于我国电力建设起步比较晚，目前我国变电站主要现状是老设备向新型设备转变，有人值班向无人值班变电站转变，交流传输向直流输出转变，在城市变电站建设中，户内型变电站大幅增加。
国外变电站主要是交流输出向直流输出转变。
而数字化智能变电站也是国内外变电站未来发展趋势。
1、无人值守变电站：同西方发达国家相比，由于我国变电站自动化系统应用起步较晚，变电站运行管理的理念也有很大差异，使我们的变电站无人值守运行水平与之相比还有很大的差距。
在我国，许多220 kV及以下电压等级变电站已经开始由监控中心进行监控，基本上实现了变电站无人值守。
但作为国内电网中最高电压等级的500 kV和330 kV变电站，即使采用了变电站自动化系统的，也都是实行有人值守的管理方式。
而在欧美发达国家，各个电压等级变电站都能实现变电站无人值守。
由此发现，在国内外无人值守变电站之间、国内外变电站自动化系统之间都还有很大的差异[4]。
全面实现变电站无人值守对我国电网建设有非常明显的技术经济效益: 1提高了运行可靠性；2加快了事故处理的速度；3提高了劳动生产率；4降低了建设成本。
毕业设计开题报告电气工程及其自动化110KV变电站电气主接线设计一、前言电气主接线也称电气主系统或电气一次接线，它是有电气一次设备按电力生产的顺序和功能要求连接而成的接受和分配的电路，是发电厂、变电站电气部分的主体，也是电力系统网络的重要组成部分。
110kV变电站电气主接线的设计，包括系统方案选择、负荷计算、一次设备选择、短路电流计算、防雷与接地等。
1、电气主接线设计的基本要求变电站的电气主接线应该根据变电站在电力系统中的地位、变电站的规划容量、负荷性质、线路、变压器连接元件总数、设备特点等条件确定，并应综合考虑供电可靠性、运行灵活性、检修操作方便、节约投资、便于过渡和扩展等要求。
（1）供电可靠性。
供电可靠性是电力生产和分配的首要要求，主接线能可靠地工作，以保证对用户不间断供电。
评价电气主接线可靠性的标志是：断路器检修时，不宜影响对系统的供电；线路或母线发生故障时应尽量减少线路的停运回路数和主变的停运台数，尽量保证对重要用户的供电；尽量避免变电站全部停运的可能性。
（2）运行检修的灵活性。
主接线应满足在调度、检修的灵活性，调度运行中应可以灵活地投入和切除变压器和线路，满足系统在事故、检修以及特殊运行方式下的系统调度运行要求，实现变电站的无人值班。
检修时，可以方便地停运断路器、母线和继电保护设备，进行安全检修，而不致影响电力网的运行和对用户的供电。
（3）适应性和可扩展性。
能适应一定时期内没有预计到的负荷水平的变化，满足供电需求，扩建时，可以适应从初期接线过渡到最终接线，在影响连续供电或停电时间最短的情况下，投入变压器或线路而不互相干扰，并且使一次、二次部分的改建工作量最少。
（4）经济合理。
主接线在满足可靠性、灵活性要求的前提下，要求做到经济合理。
①投资省，即变电站的建筑工程费、设备购置费、安装工程费和其他费用应节省，采用不同的接线方式，其投资具有明显的不同；②占地面积小，主接线设计要为配电装置创造条件，采用不同的接线方式，配电装置占地面积有很大的区别；③能量损失小。
论述110kV变电站的电气一次设计摘要:本文介绍了110kV变电站的现状及其改造设计的必要性，并对改造设计规模、更换设备的选型以及改造设计后变电站的布置、照明、接地等电气一次内容进行了深入分析。
关键词:110kV变电站;电气设备;一次设备;设计1主要设计原则遵循国家及行业部门的有关规程规范，以科学求实，因地制宜，加快工程建设，降低工程造价，提高经济效益为宗旨进行设计。
(1)本次改造设计，在满足最新负荷供电需求的基础上，尽量维持原建变电站的总体布置形式和接线形式，在不增大变电站占地面积的前提下，优化变电站的站容站貌和站内交通，以方便工作人员的运行监视和维护工作。
(2)变电站改造设计工程的设计应符合“无人值班”站的要求。
(3)变电站的改造设计需分阶段进行:第一阶段，改造设计敷设2号主变压器35kV侧高压电缆;第一阶段，在脱空10kV侧负荷后进行10kV高压开关柜室，以及控制室的土建改造设计工作和相应电气设备的安装工作;第二阶段，进行控制室设备和其他一次设备的改造设计工作;第四阶段，在原控制室的基础上进行通信载波机室和并联电容器室的土建改造设计工作和相应电气设备的安装工作。
(4)本工程处于地震烈度VI度区，土建结构按VII度设防。
3改造设计规模和设计范围3. 1改造设计规模和目的该变电站的改造设计规模如下:(1)主变压器。
1号主变压器被等容量更换为31. 5MV A三绕组有载调压电力变压器。
变压器中性点接线方式重新设计(110kV中性点需设放电问隙)。
(2) 110kV设备。
110kV侧断路器全部更换为S F6断路器，更换110kV侧部分电压互感器、电流互感器和避雷器。
(3) 35kV配电装置。
由于目前2号主变压器的35kV母线跨越控制室和配电室，为配合主控制室、I0kV配电室及通信载波机室的土建施工，因此需要将2号主变压器的35kV侧采用高压电力电缆引出，并相应建设该回电缆的敷设通道。
(4)10kV配电装置。
1、1 1 0kV变电站电气一次部分文献综述，哪位大侠给改改，加点啊，感谢1、1 1 0kV变电站电气主接线选择配电网110kV变电站的电气主接线选择，应本着具体问题具体分析的原则，根据变电站在电力系统中的地位和作用、负荷性质、出线回路数、设备特点、周围环境及变电站规划容量等条件和具体情况，在满足供电可靠性、功能性、具有一定灵活性、还拥有一定发展裕度的前提下，尽量选择经济、简便实用的电气主接线。
如地网中的终端变电站，我们可根据其进线回路数较少的特点，选择线路——变压器组接线，或者是桥型接线；110kV中间变电站，我们可根据其交换系统功率和降压分配功率的双重功能的特点，选择单母线接线、单母线分段、单母线带旁路接线等形式。
根据变电所主接线保证必要的供电可靠性和电能质量，具有一定的灵活性和方便性，简化主接线，设计标准化，具有发展和扩建的可能性的基本要求，本变电站为地区变电站，有两种作用，一是由两回110KV线路的功率从本站通过，二是作为终端变电站所向所在城市工业用户，市政设施，居民生活及农村生产，生活供电。
根据以上原则及参考相关文献，设计出以下100KV变电站电气主接线方式、电气设备的选择、站用电、无功补偿、防雷和接地。
1．电气主接线方式1.1 主变压器本站由两个无直接联系的上级变电站供电，与系统联系较为紧密，选择两台同容量主变压器。
1.2 110KV侧采用单母线分段接线，110KV两回出线分别接自不同母线。
两回进线，一回运行，一回备用，该接线，接线方式简单，经济合理。
1.3 10KV侧采用单母线分段接线，经济合理，操作检修方便，考虑到重要的一级负荷多位双电流供电以及10KV母线，开关检修时间时间短，采用单母线分段接线方式可以满足用户供电要求。
2、电气设备的选择根据短路电流的计算，设备选择为：2.1 主变压器：选择两台SFL1-20000/110型变压器2.2 110KV侧选择相同的设备，以单回线路供两台主变满载运行。
110kV变电站电气一次系统设计文献综述一、引言随着国民经济的发展和人民生活水平的提高，用户对供电质量的要求日益提高。
国家提出了加快城网和农网建设及改造、拉动内需的发展计划。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来，在电力系统中起着至关重要的作用。
近年来110kV变电站的建设迅猛发展。
科学的变电站设计方案能够提升配电网的供电能力和适应性，降低配电网损耗和供电成本，减少电力设施占地资源，体现“增容、升压、换代、优化通道”的技术改造思路。
同时可以增加系统的可靠性，节约占地面积，使变电站的配置达到最佳，不断提高经济效益和社会效益。
二、什么叫变电站变电站是改变电压的场所。
为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。
变电站的主要设备是开关和变压器。
按规模大小不同，称为变电所、配电室等。
变电站是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点。
变电站主要组成为：馈电线（进线、出线）和母线，隔离开关，接地开关，断路器，电力变压器（主变），站用变，电压互感器TV （PT＞、电流互感器TA（CT），避雷针。
变电站主要可分为：枢纽变电站、终端变电站；升压变电站、降压变电站；电力系统的变电站、工矿变电站、铁路变电站（27.5kV、50Hz）; 1000kV、750kV、500kV、330kV、220kV、110kV、66kV、35kV、10kV、6.3kV 等电压等级的变电站。
变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。
变电站的主要设备和连接方式，按其功能不同而有差异。
目前分布式变电站自动化系统已逐步成为技术发展的主流[3]O 三、研究的主要内容设计110kV变电站，电压等级为110/35/6kV，进出线数2/4/11。
35kV 侧：最大35MW，最小15MW Tmax=52O0」、时，cos © =0.906kV 侧：最大12MW，最小6MW，Tmax=500（小、时，cos © =0.85出线情况：110kV 侧：2 回（架空线）；LGJ-240/35km。
35kV 侧：2回（架空线）;6kV 侧：15回（电缆）。
电能是发展国民经济的基础，是一种无形的、不能大量存储的二次能源，同时也是现代社会中最重要也是最方便的能源⑷。
电能的发、变、送、配电和用电，几乎是在同一时间完成的，须相互协调与平衡［5］。
变电和配电是为了电能的传输和合理的分配，在电力系统中占很重要的地位，其都是由电力变压器来完成的，因此变电所在供电系统中的作用是不言而语的。
（1）变电所的设计要认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求。
（2）变电所的设计应根据工程的5~10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
（3）变电缩的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理的确定设计方案。
（4）变电所的设计，必须坚持节约用地的原则。
其次，变电所所址的选择，应根据要求，综合考虑确定⑻。
四、主要设计内容随着社会经济的快速发展，社会对电力供应安全、可靠的要求越来越高.为满足用电需求,对电力企业而言，每年都要进行变电站新建、扩建和主变压器增容等工程建设其中主变压器容量的选择是必须考虑的问题.容量选择过大，增加主变压器本身和相关设备购置和安装、运行维护的投入,造成资金浪费；容量选择过小，不能满足负荷的需求,使主变压器过载运行，造成设备损坏，影响变电站对外安全可靠供电；主变压器容量选择得当，有利于降损节能，达到主变压器的经济运行，可以节约主变压器及其配套装置的一次性投资和减少运行、维护的费用⑹.负荷的计算和主变的选择：（1）负荷的计算和无功补偿本变电所的电压等级为110/35/6kV，主要的负载在35kV和6kV的线路上。
负荷的计算就是把35kV和6kV电压等级上的总的负载算出来。
一方面，为了提高电网的有功功率，也就是降低无功功率，要对电网进行无功补偿，这样就使选择的主变压器的容量减小，降低了成本［17］。
另一方面，为使变电所的功率因数不低于0.9，要对系统进行无功补偿，也就是把35kV和6kV线路上负载的功率因数从0.8提高到0.9，而在具体的补偿中，使用并联电容器的补偿方式［12］o(2) 主变压器的容量选择在本设计中，为了满足运行的灵敏性和供电的可靠性，应选两台三绕组变压器，主变压气容量应根据5 —10年的发展规划进行选择，并考虑变压器正常运行和事故时的过负荷能力［15］o所以每台变压器的额定容量按Sn0.7PM (PM上一步无功补偿后的视在功率，即供电容量)选择，同时每台主变压器的容量不应小于一、二级负荷之和，依据上述要求选择所用变压器的型号［16］o主接线设计的基本要求为：(1) 供电可靠性。
主接线的设计首先应满足这一要求；当系统发生故障时，要求停电范围小，恢复供电快。
(2) 适应性和灵活性。
能适应一定时期内没有预计到的负荷水平变化；改变运行方式时操作方便，便于变电站的扩建。
(3) 经济性。
在确保供电可靠、满足电能质量的前提下，要尽量节省建设投资和运行费用，减少用地面积。
(4) 简化主接线。
配网自动化、变电站无人化是现代电网发展必然趋势，简化主接线为这一技术全面实施，创造更为有利的条件。
(5) 设计标准化。
同类型变电站采用相同的主接线形式，可使主接线规范化、标准化，有利于系统运行和设备检修［3］。
变电所主要电气设备及其作用：(1) 高压断路器(或称高压开关)线路正常时，用来通断负荷电流；线路故障时，用来切断巨大的短路电流。
断路器具有良好的灭弧装置和较强的灭弧能力。
按灭弧介质划分，断路器分为油断路器、空气断路器、SF6断路器等。
(2) 负荷开关线路正常时，用来通断负荷电流，但不能用来切断短路电流。
负荷开关只有简易的灭弧装置，其灭弧能力有限。
负荷开关在断开后具有明显的断开点。
(3) 隔离开关(或称咼压刀闸)隔离开关没有火弧装置，其火弧能力很小。
仅当电气设备停电检修时，用来隔离电源，造成一个明显的断开点，以保证检修人员的工作安全。
(4) 高压熔断器在过负荷或短路时，能利用熔体熔断来切除故障。
在某些情况下, 熔断器可与负荷开关或隔离开关配合使用，以代替价格昂贵的高压断路器，以节约工程投资［11］。
(5) 电流互感器将主回路中的大电流变换为小电流，供计量和继电保护用。
电流互感器二次侧额定电流通常为5A或1A⑺，使用中二次侧不允许开路。
(6) 电压互感器将高电压变换成低电压，供计量和继电保护用。
电压互感器二次侧额定电压通常为100丁，使用中二次侧不允许短路。
(7) 避雷器避雷器主要用来抑制架空线路和配电母线上的雷电过电压可操作过电压，以保护电器设备免受损害。
(8) 所用变压器向变电所内部动力及照明负荷、操作电源提供电力⑹。
如上所述，各种电器对我们的变电站设计都有至关重要的作用。
所以合理的配置是关键中的关键。
短路电流的计算：短路电流的计算主要是为了选择电气设备、校验电气设备的热稳定性和动稳定性，进行继电保护的设计和调整［13］。
对于整个电网来说，要考虑在不同地点同时发生短路时的情况，将设计的主接线按其阻抗的形式转化为电力系统界限的示意图，再根据所选主变的参数、线路的阻抗进行短路电流的计算［18］。
一次设备的选择与校验：按正常运行的条件进行选择，对110kV、35kV和6kV的母线按经济的电流密度算出其截面，按照截面面积和环境的要求选择适合的母线；对断路器的选择依据其额定电压、额定电流和开断电流来选择，隔离开关按其通过的额定电流必须大于此回路的电流来选择，电压互感器和电流互感器均依据一次侧和二次侧的电压和电流进行选择；对所选的母线和电气设备要进行热稳定性和动稳定性的校验，看所选的母线和设备是否满足设计的要求，校验时遵循短路时的情况来校验网0变电所的防雷设计应做到设备先进、保护动作灵敏、安全可靠、维护试验方便，并在在保证可靠性的前提下力求经济性［9］0防止雷电直击的主要电气设备是避雷针，避雷针由接闪器和引下线、接地装置等构成［10］0避雷针的位置确定，是变电所防雷设计的关键步骤。
首先应根据变电所电气设备的总平面布置图确定，避雷针的初步选定安装位置与设备的电气距离应符合各种规程范围的要求，初步确定避雷针的安装位置后再根据公式进行，校验是否在保护范围之内［10］0同时做好变电站的接地电网，也可以有效的防止电力事故的发生。
五、结束语变电站设计是个综合系统工程，是电力系统项目设计的重要组成部分。
一份成功的变电站设计方案可以在实际工程中取得最有的效益， 增加系统的可靠性, 面积以及建设成本，使变电站的配置达到最佳保证较高的经济效益和社会效益参考文献：[1] 饶莹，郭炜，徐鑫乾，110/20kV 变电站电气一次部分设计。
电力设备，[2] 张宏阳，浅谈220kV 变电站设计思路及实践。
科技咨询，2009( 18)[3] 35〜110KV 变电所设计规范 GB50059-92[4] 蔡伟君，电站电气装置型式变化情况及前景探讨•《广东科技》 ⑸ 熊信银，范锡普•《发电厂电气部分》•中国电力出版社[6] 董征森 浅谈主变压器容量的选择。
农村电工，2011,19(11)[7] 王宁会•《电气工程常用数据速查手册》.中国建材工业出版社[8] 卓乐友.《电力工程电气设计》.中国电力出版社[9] 郭仲礼，于曰浩.《高压电工实用技术》.机械工业出版社[10] 隋振有.《中低压配电实用技术》.机械工业出版社[11] 刘从爱,徐中立。
《电力工程》.机械工业出版社[12] 王锡凡。
电气工程基础。
西安交通大学出版社[13] 张惠刚。
变电站综合自动化原理与系统。
北京：中国电力出版社[14] 西安理工大学 余健明，同向前,苏文成.《供电技术》.机械工业出版社[15] 胡志光。
发电厂电气设备及运行。
北京：中国电力出版社[16] ] J.Duncan Glover,Power System Analysis and Design,China MachinePress.2004[17] F C Schweppe,M C Caramanis,R D Tabors,R E Bohn.Spot Pricing ofElectricity .London:Kluwer Academic Publishers,1988.[18] A.Goikoetxea,J.A.Barrena,M.A.Rodriguez,G.Abad."Active Substationdesig n to maximize DG In tegrati on ".Paper accepted for prese ntati on at 2009 IEEE Bucharest Power Tech Con fere nee节约占地 2008看似短暂的一生，其间的色彩，波折，却是纷呈的，深不可测的，所以才有人拼尽一切阻隔，在路漫漫中，上下而求索。
