platform模型驱动和字符设备模型驱动

platform模型驱动和字符设备模型驱动字符设备驱动模型：1、申请设备号：动态申请(alloc_chrdev_region()),动态申请(register_chrdev_region())struct cdev btn_cdev;//申请设备号if(major){//静态申请设备号dev_id = MKDEV(major, 0);register_chrdev_region(dev_id, 1, "button");}else{//动态申请设备号alloc_chardev_region(&dev_id, 0, 1, "button");major = MAJOR(dev_id);}在Linux中以主设备号用来标识与设备文件相连的驱动程序。

次编号被驱动程序用来辨别操作的是哪个设备。

cdev 结构体的 dev_t 成员定义了设备号，为 32 位，其中高 12 位为主设备号，低20 位为次设备号。

设备号的获得与生成：获得：主设备号：MAJOR(dev_t dev);次设备号：MINOR(dev_t dev);生成：MKDEV(int major,int minor);2、初始化设备:void cdev_init(struct cdev *, struct file_operations *);cdev_init()函数用于初始化cdev 的成员，并建立cdev 和file_operations 之间的连接。

3、注册设备int cdev_add(struct cdev *, dev_t, unsigned);cdev_add()函数向系统添加一个 cdev，完成字符设备的注册。

4、创建设备节点手动创建设备节点：mknod 的标准形式为:mknod DEVNAME {b | c} MAJOR MINOR1，DEVNAME是要创建的设备文件名，如果想将设备文件放在一个特定的文件夹下，就需要先用mkdir在dev目录下新建一个目录；2， b和c 分别表示块设备和字符设备：b表示系统从块设备中读取数据的时候，直接从内存的buffer中读取数据，而不经过磁盘；c表示字符设备文件与设备传送数据的时候是以字符的形式传送，一次传送一个字符，比如打印机、终端都是以字符的形式传送数据；3，MAJOR和MINOR分别表示主设备号和次设备号：为了管理设备，系统为每个设备分配一个编号，一个设备号由主设备号和次设备号组成。

Linux驱动之platform总线详解

Linux驱动之platform总线详解⽬录1、platform 总线简介1.1、Linux 驱动的分离和分层思想1.1.1、Linux 驱动的分离1.2、platform 平台驱动模型2、platform 框架2.1、platform 总线2.2、platform 驱动2.2.1、platform 驱动定义2.2.2、platform 驱动注册2.3、platform 设备2.3.1、platform 设备定义2.4、platform 匹配过程3、总结1、platform 总线简介1.1、Linux 驱动的分离和分层思想1.1.1、Linux 驱动的分离先讲 Linux 驱动的分离，Linux 操作系统⽀持在各类 CPU 上运⾏，因为每⼀种 CPU 对设备的驱动不⼀样，这样就造成了Linux 内核中积累了⼤量代码，并且这些代码关于同⼀设备的描述⼤致相同，这就使得内核代码很冗余。

以 CPU 通过 I2C 控制 MPU6050 为例：从图可以看出每⼀种平台下都有⼀套主机驱动和⼀套设备驱动，因为每个平台的 I2C 控制器不同，所以这个主机驱动得每个平台配⼀个⾃⼰的，但⼤家所⽤的 MPU6050 是⼀样的，所以完全可以就共⽤⼀套设备驱动代码。

完善后框架如下：当然，这只是对于 I2C 下的 MPU6050 这个设备，实际情况下，I2C 下肯定会挂载很多设备，根据这个思路，我们可以得到框架为：⽽在实际开发中，I2C 主机驱动半导体⼚家会编写好，设备驱动也由设备⼚家编写好，我们只需要提供设备信息即可，如设备接到那个 I2C 接⼝上，I2C 速度为多少。

这样就相当于把设备信息从设备驱动中剥离出来，⽽设备驱动也会⽤标准⽅法去获取设备信息（如从设备树中获取设备信息）。

这样就相当于驱动只负责驱动，设备（信息）只负责设备，想办法将两者进⾏匹配即可，来做这个匹配⼯作的就是总线，这就构成了 Linux 中的总线-驱动-设备模型。

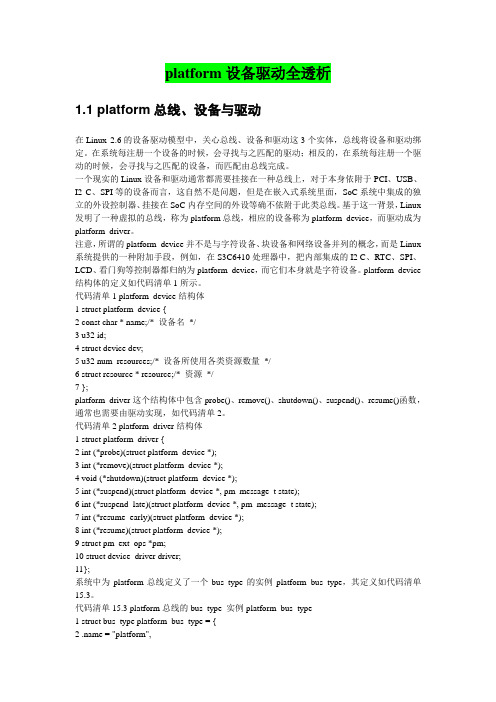

platform设备驱动全透析

platform设备驱动全透析1.1 platform总线、设备与驱动在Linux 2.6的设备驱动模型中，关心总线、设备和驱动这3个实体，总线将设备和驱动绑定。

在系统每注册一个设备的时候，会寻找与之匹配的驱动；相反的，在系统每注册一个驱动的时候，会寻找与之匹配的设备，而匹配由总线完成。

一个现实的Linux设备和驱动通常都需要挂接在一种总线上，对于本身依附于PCI、USB、I2 C、SPI等的设备而言，这自然不是问题，但是在嵌入式系统里面，SoC系统中集成的独立的外设控制器、挂接在SoC内存空间的外设等确不依附于此类总线。

基于这一背景，Linux 发明了一种虚拟的总线，称为platform总线，相应的设备称为platform_device，而驱动成为platform_driver。

注意，所谓的platform_device并不是与字符设备、块设备和网络设备并列的概念，而是Linux 系统提供的一种附加手段，例如，在S3C6410处理器中，把内部集成的I2 C、RTC、SPI、LCD、看门狗等控制器都归纳为platform_device，而它们本身就是字符设备。

platform_device 结构体的定义如代码清单1所示。

代码清单1 platform_device结构体1 struct platform_device {2 const char * name;/* 设备名*/3 u32 id;4 struct device dev;5 u32 num_resources;/* 设备所使用各类资源数量*/6 struct resource * resource;/* 资源*/7 };platform_driver这个结构体中包含probe()、remove()、shutdown()、suspend()、resume()函数，通常也需要由驱动实现，如代码清单2。

代码清单2 platform_driver结构体1 struct platform_driver {2 int (*probe)(struct platform_device *);3 int (*remove)(struct platform_device *);4 void (*shutdown)(struct platform_device *);5 int (*suspend)(struct platform_device *, pm_message_t state);6 int (*suspend_late)(struct platform_device *, pm_message_t state);7 int (*resume_early)(struct platform_device *);8 int (*resume)(struct platform_device *);9 struct pm_ext_ops *pm;10 struct device_driver driver;11};系统中为platform总线定义了一个bus_type的实例platform_bus_type，其定义如代码清单15.3。

Linux设备驱动模型与sysfs---platform总线设备驱动

Linux在2.6版本引入了设备驱动模型，设备驱动模型负责统一实现和维护一些特性，诸如：热插拔、对象生命周期、用户空间和驱动空间的交互等基础设施1.设备驱动模型基本概念设备驱动模型主要包含：类（class）、总线（bus）、设备（device）、驱动（driver），它们的本质都是内核中的几种数据结构的“实例”∙类的本质是class结构体类型，各种不同的类其实就是class的各种实例∙总线的本质是bus_type结构体类型，各种不同的总线其实就是bus_type的各种实例∙设备的本质是device结构体类型，各种不同的设备其实就是device的各种实例∙驱动的本质是device_driver结构体类型，各种不同的驱动其实就是device_driver的各种实例2.sysfs基本概念sysfs其实就是/sys目录，其主要作用就是：展示设备驱动模型中各组件的层次关系，并将各组件的本体——内核中的数据结构以文件形式呈现，方便用户层查看及操作3./sys目录结构与设备驱动模型∙/sys目录结构很好的展示了驱动设备模型，如图：∙注意：同一个设备可能在/sys中存在多个设备文件，比如一颗led的设备文件可能在/sys/bus/platform/devices/led1，同时还有一个在/sys/class/leds/led1。

虽然他们都是同一颗led的设备文件，但是他们的来源、机制、原理都是不同的，不能混为一谈4.各组件的特性与联系∙kobject：设备驱动模型各实例的最基本单元，提供一些公用型服务如：提供该实例在sysfs中的操作方法（show和store）；提供在sysfs中以文件形式存在的属性，其实就是应用接口；提供各个实例的层次架构，让sysfs中弄出目录结构。

设备驱动模型中每个实例内部都会包含一个kobject∙总线、设备、驱动，这三者有着密切的联系。

在内核中，设备和驱动是分开注册的，注册设备的时候，并不需要驱动已经存在，而驱动被注册的时候，也不需要对应的设备已经被注册。

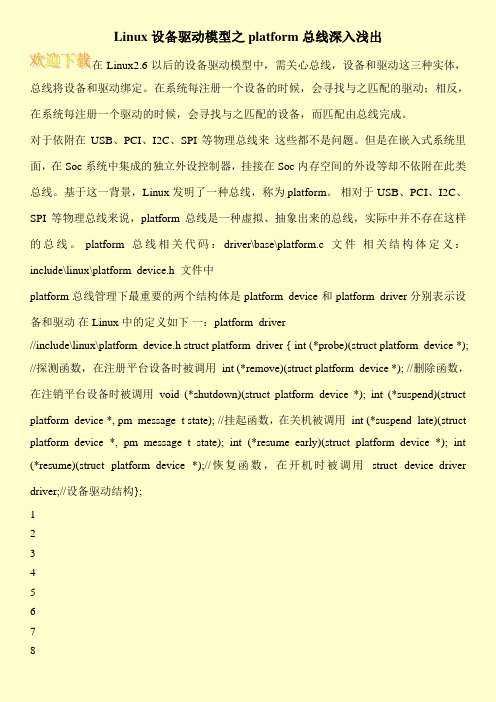

Linux设备驱动模型之platform总线深入浅出

Linux设备驱动模型之platform总线深入浅出在Linux2.6以后的设备驱动模型中，需关心总线，设备和驱动这三种实体，总线将设备和驱动绑定。

在系统每注册一个设备的时候，会寻找与之匹配的驱动；相反，在系统每注册一个驱动的时候，会寻找与之匹配的设备，而匹配由总线完成。

对于依附在USB、PCI、I2C、SPI等物理总线来这些都不是问题。

但是在嵌入式系统里面，在Soc系统中集成的独立外设控制器，挂接在Soc内存空间的外设等却不依附在此类总线。

基于这一背景，Linux发明了一种总线，称为platform。

相对于USB、PCI、I2C、SPI等物理总线来说，platform总线是一种虚拟、抽象出来的总线，实际中并不存在这样的总线。

platform总线相关代码：driver\base\platform.c 文件相关结构体定义：include\linux\platform_device.h 文件中platform总线管理下最重要的两个结构体是platform_device和platform_driver 分别表示设备和驱动在Linux中的定义如下一：platform_driver//include\linux\platform_device.h struct platform_driver { int (*probe)(struct platform_device *); //探测函数，在注册平台设备时被调用int (*remove)(struct platform_device *); //删除函数，在注销平台设备时被调用void (*shutdown)(struct platform_device *); int (*suspend)(struct platform_device *, pm_message_t state); //挂起函数，在关机被调用int (*suspend_late)(struct platform_device *, pm_message_t state); int (*resume_early)(struct platform_device *); int (*resume)(struct platform_device *);//恢复函数，在开机时被调用struct device_driver driver;//设备驱动结构};12345678。

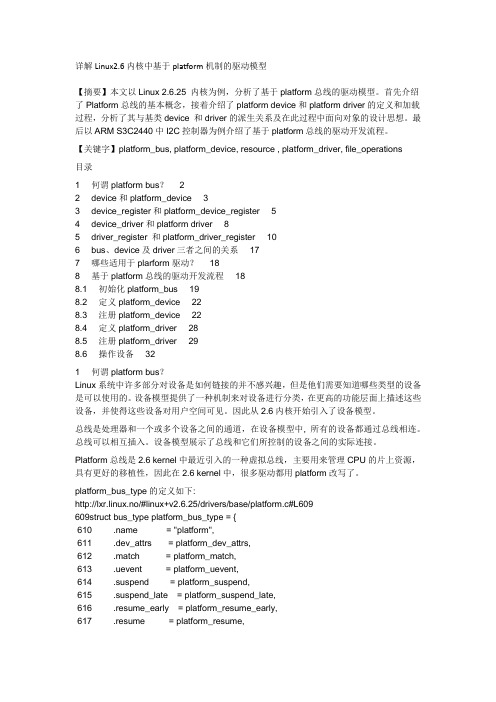

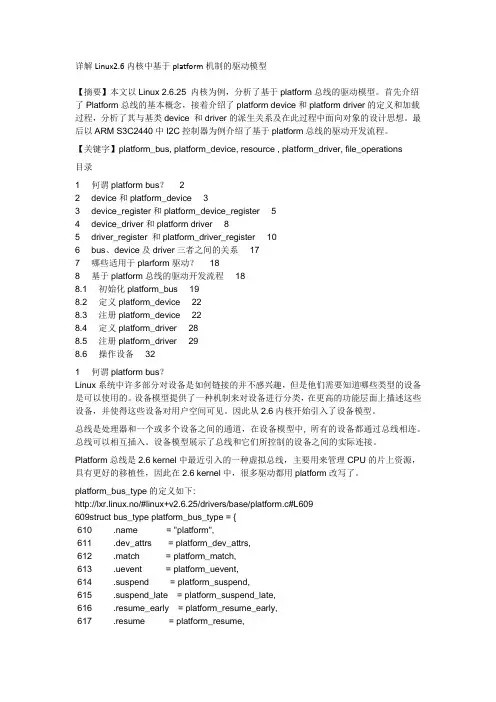

详解Linux2.6内核中基于platform机制的驱动模型

详解Linux2.6内核中基于platform机制的驱动模型【摘要】本文以Linux 2.6.25 内核为例，分析了基于platform总线的驱动模型。

首先介绍了Platform总线的基本概念，接着介绍了platform device和platform driver的定义和加载过程，分析了其与基类device 和driver的派生关系及在此过程中面向对象的设计思想。

最后以ARM S3C2440中I2C控制器为例介绍了基于platform总线的驱动开发流程。

【关键字】platform_bus, platform_device, resource , platform_driver, file_operations目录1 何谓platform bus？ 22 device和platform_device 33 device_register和platform_device_register 54 device_driver和platform driver 85 driver_register 和platform_driver_register 106 bus、device及driver三者之间的关系177 哪些适用于plarform驱动？188 基于platform总线的驱动开发流程188.1 初始化platform_bus 198.2 定义platform_device 228.3 注册platform_device 228.4 定义platform_driver 288.5 注册platform_driver 298.6 操作设备321 何谓platform bus？Linux系统中许多部分对设备是如何链接的并不感兴趣，但是他们需要知道哪些类型的设备是可以使用的。

设备模型提供了一种机制来对设备进行分类，在更高的功能层面上描述这些设备，并使得这些设备对用户空间可见。

因此从2.6内核开始引入了设备模型。

深入解析LinuxPlatform_device及驱动

深⼊解析LinuxPlatform_device及驱动[导读] 前⽂分析了Linux设备驱动的驱动模型，本⽂来聊聊Platform_driver/Platform_device这个类。

做嵌⼊式Linux的驱动，这个也是绕不开的，所以来学习分析总结⼀下。

上⽂阅读：注：代码分析基于linux-5.4.31为什么有Platform_driver前⽂谈到的总线驱动模型（注这个图是照着bootlin的⽂档绘制的）：同时，根据代码分析其基础数据结构框架关系如下（UML关系并不严谨，仅为理解⽅便）：可见驱动程序的模型分层有⼀层总线基础层，那么对于嵌⼊式开发领域⽽⾔，有很多SOC芯⽚内置了各种外设，并⽐如LCD，UART、audio、摄像头⼝等等，并没有总线。

为了统⼀驱动架构抽象，所以引⼊了platform bus这个虚拟的总线模型。

做过嵌⼊式开发的⼈应该都有体会，这类设备在嵌⼊式系统中⾮常多，所以在研究具体某类设备的驱动开发之前，有必要研究platform 设备的驱动模型。

在强调⼀下这个是统⼀在总线驱动模型这个体系内的。

驱动模型的实现定义在./include/linux/platform_device.h中，来梳理⼀下这些数据结构间的关系：platform_device ⽤于抽象平台设备platform_driver ⽤于抽象匹配平台设备对应的驱动程序通过继承演化关系分析，platform_device/platform_driver 仍然统⼀于总线驱动模型，只是虚拟出来了⼀条platform bus这样⼀条虚拟总线。

platform_bus在哪⾥实现的呢？该模块的实现位于./driver/base/platform.c中struct device platform_bus = {.init_name = "platform",};platform.c导出了⼀系列内核全局操作接⼝集：EXPORT_SYMBOL_GPL(platform_bus);EXPORT_SYMBOL_GPL(__platform_driver_register);EXPORT_SYMBOL_GPL(__platform_driver_probe);EXPORT_SYMBOL_GPL(platform_get_resource_byname);EXPORT_SYMBOL_GPL(platform_get_irq_byname);....那么既然这条总线并不存在，往往并不能实现设备枚举、热插拔等功能。

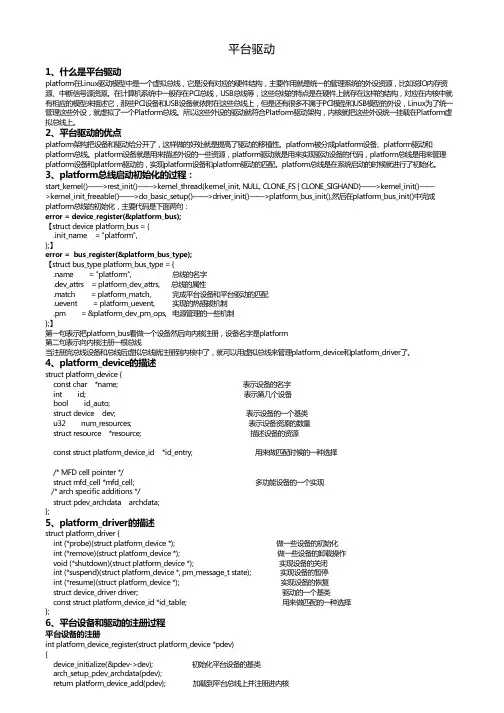

platform驱动启动及注册过程分析

2、平台驱动的优点
platform架构把设备和驱动给分开了，这样做的好处就是提高了驱动的移植性。platform被分成platform设备、platform驱动和 platform总线。platform设备就是用来描述外设的一些资源，platform驱动就是用来实现驱动设备的代码，platform总线是用来管理 platform设备和platform驱动的，实现platform设备和platform驱动的匹配。platform总线是在系统启动的时候就进行了初始化。
7、平台设备与平台驱动的匹配
我们知道platform_device和platform_driver是被platform_bus管理的，所以platform_device和platform_driver的匹配工作是在 platform_bus中完成的，具体是由platform_match函数实现的，而platform_match又是存在于platform_bus_type结构体变量中的，这个结构体变量中所存的信息又是在platform_bus初始化时注册进内核中的。下面来看platform_match函数的实现： static int platform_match(struct device *dev, struct device_driver *drv) { struct platform_device *pdev = to_platform_device(dev); 由device的地址推出platform_device的地址 struct platform_driver *pdrv = to_platform_driver(drv); 由device_driver的地址推出platform_driver的地址 /* Attempt an OF style match first */ if (of_driver_match_device(dev, drv)) return 1; /* Then try to match against the id table */ if (pdrv->id_table) return platform_match_id(pdrv->id_table, pdev) != NULL; /* fall-back to driver name match */ return (strcmp(pdev->name, drv->name) == 0); if条件判断为0，忽略

驱动框架

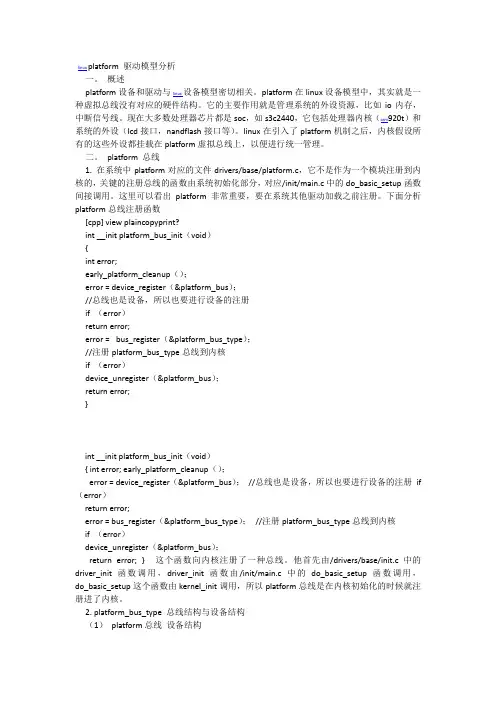

linux platform 驱动模型分析一。

概述platform设备和驱动与linux设备模型密切相关。

platform在linux设备模型中，其实就是一种虚拟总线没有对应的硬件结构。

它的主要作用就是管理系统的外设资源，比如io内存，中断信号线。

现在大多数处理器芯片都是soc，如s3c2440，它包括处理器内核（arm920t）和系统的外设（lcd接口，nandflash接口等）。

linux在引入了platform机制之后，内核假设所有的这些外设都挂载在platform虚拟总线上，以便进行统一管理。

二。

platform 总线1. 在系统中platform对应的文件drivers/base/platform.c，它不是作为一个模块注册到内核的，关键的注册总线的函数由系统初始化部分，对应/init/main.c中的do_basic_setup函数间接调用。

这里可以看出platform非常重要，要在系统其他驱动加载之前注册。

下面分析platform总线注册函数[cpp] view plaincopyprint?int __init platform_bus_init（void）{int error;early_platform_cleanup（）；error = device_register（&platform_bus）；//总线也是设备，所以也要进行设备的注册if （error）return error;error = bus_register（&platform_bus_type）；//注册platform_bus_type总线到内核if （error）device_unregister（&platform_bus）；return error;}int __init platform_bus_init（void）{ int error; early_platform_cleanup（）；error = device_register（&platform_bus）；//总线也是设备，所以也要进行设备的注册if （error）return error;error = bus_register（&platform_bus_type）；//注册platform_bus_type总线到内核if （error）device_unregister（&platform_bus）；return error; } 这个函数向内核注册了一种总线。

Linux的Platform驱动模型

2.1 定义Platform总线
(1) bus_type总线的定义 // include\linux\device.h struct bus_type { //每个bus_type对象都对应/sys/bus目录下的一个子目录 const char *name; //总线名称 const char *dev_name; struct device *dev_root; struct bus_attribute *bus_attrs; //总线自身的属性，show，store struct device_attribute *dev_attrs; // 总线下设备共有的属性 struct driver_attribute *drv_attrs; // 总线下驱动共有的属性 int (*match)(struct device *dev, struct device_driver *drv); //匹配函数 int (*uevent)(struct device *dev, struct kobj_uevent_env *env); //事件 int (*probe)(struct device *dev); //探测设备是否存在，或测试驱动是否正确 int (*remove)(struct device *dev); //删除设备 void (*shutdown)(struct device *dev); //关闭所有设备，断电 int (*suspend)(struct device *dev, pm_message_t state); //休眠设备 int (*resume)(struct device *dev); //恢复休眠的总线设备 struct dev_pm_ops *pm; //管理电源的函数 struct iommu_ops *iommu_ops; struct subsys_private *p; //管理设备与驱动的数据结构，私有变量指针 struct lock_class_key lock_key; };

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

以 s3c2440 为例分析 Linuxplatform 驱动模型一。概述 platform 设备和驱动与 linux 设备模型密切相关。platform 在 linux 设备模型中，其实就是一种虚拟总线没有对应的硬件结构。它的主要作用就是管理系统的外设资源，比如 io 内存，中断信号线。现在大多数处理器芯片都是 soc，如 s3c2440，它包括处理器内核（arm920t）和系统的外设（lcd 接口，nandflash 接口等）。linux 在引入了 platform 机制之后，内核假设所有的这些外设都挂载在 platform 虚拟总线上，以便进行统一管理。二。platform总线 1.在系统中 platform 对应的文件 drivers/base/platform.c，它不是作为一个模块注册到内核的，关键的注册总线的函数由系统初始化部分，对应/init/main.c 中的 do_basic_setup 函数间接调用。这里可以看出 platform 非常重要，要在系统其他驱动加载之前注册。下面分析 platform 总线注册函数 int__initplatform_bus_init（void） { interror; early_platform_cleanup（）； error=device_register（&platform_bus）； //总线也是设备，所以也要进行设备的注册 if（error） returnerror; error=bus_register（&platform_bus_type）； //注册 platform_bus_type 总线到内核 if（error） device_unregister（&platform_bus）； returnerror; } 这个函数向内核注册了一种总线。他首先由/drivers/base/init.c 中的 driver_init 函数调用，driver_init 函数由/init/main.c 中的 do_basic_setup 函数调用，do_basic_setup 这个函数由 kernel_init 调用，所以 platform 总线是在内核初始化的时候就注册进了内核。 2.platform_bus_type总线结构与设备结构（1）platform 总线设备结构 structdeviceplatform_bus={ .init_name="platform", }; platform 总线也是一种设备，这里初始化一个 device 结构，设备名称是"platform"，因为没有指定父设备,所以注册后将会在/sys/device/下出现 platform 目录。
ห้องสมุดไป่ตู้
（2）platform 总线结构 structbus_typeplatform_bus_type={ .name="platform", .dev_attrs=platform_dev_attrs, .match=platform_match, .uevent=platform_uevent, .pm=&platform_dev_pm_ops, }; platform_dev_attrs设备属性 platform_matchmatch 函数，这个函数在当属于 platform 的设备或者驱动注册到内核时就会调用，完成设备与驱动的匹配工作。 platform_uevent热插拔操作函数三。platform设备 1.platform_device结构 structplatform_device{ constchar*name; intid; structdevicedev; u32num_resources; structresource*resource; structplatform_device_id*id_entry; /*archspecificadditions*/ structpdev_archdataarchdata; }; （1）platform_device 结构体中有一个 structresource 结构，是设备占用系统的资源，在ioport.h 中定义如下: structresource{ resource_size_tstart; resource_size_tend; constchar*name; unsignedlongflags; structresource*parent,*sibling,*child; }; (2)num_resources占用系统资源的数目，一般设备都占用两种资源，io 内存和中断信号线。这个为两种资源的总和。 2.设备注册函数platform_device_register intplatform_device_register（structplatform_device*pdev） {
} } //上面主要是遍历设备所占用的资源，找到对应的父资源，如果没有定义，那么根据资源的类型，分别赋予 iomem_resource 和 ioport_resource，然后调用 insert_resource 插入资源。 //这样系统的资源就形成了一个树形的数据结构，便于系统的管理 pr_debug（"Registeringplatformdevice'%s'.Parentat%s\n", dev_name（&pdev->dev），dev_name（pdev->dev.parent））； ret=device_add（&pdev->dev）； //注册到设备模型中 if（ret==0） returnret; failed: while（--i>=0）{ structresource*r=&pdev->resource[i]; unsignedlongtype=resource_type（r）； if（type==IORESOURCE_MEM||type==IORESOURCE_IO） release_resource（r）； } returnret; } 3.mini2440 内核注册 platform 设备过程因为一种 soc 确定之后，其外设模块就已经确定了，所以注册 platform 设备就由板级初始化代码来完成，在 mini2440 中是 mach-mini2440.c 的 mini2440_machine_init 函数中调用 platform_add_devices（mini2440_devices,ARRAY_SIZE （mini2440_devices））来完成注册。这个函数完成 mini2440 的所有 platform 设备的注册：（1）platform_add_devices 函数是 platform_device_register 的简单封装，它向内核注册一组 platform 设备（2）mini2440_devices 是一个 platform_device 指针数组，定义如下： staticstructplatform_device*mini2440_devices[]__initdata={ &s3c_device_usb, &s3c_device_rtc, &s3c_device_lcd, &s3c_device_wdt, &s3c_device_i2c0, &s3c_device_iis, &mini2440_device_eth,
device_initialize（&pdev->dev）； returnplatform_device_add（pdev）； } 这个函数首先初始化了 platform_device 的 device 结构，然后调用 platform_device_add，这个是注册函数的关键，下面分析 platform_device_add： intplatform_device_add（structplatform_device*pdev） { inti,ret=0; if（！pdev） return-EINVAL; if（！pdev->dev.parent） pdev->dev.parent=&platform_bus; //可以看出，platform 设备的父设备一般都是 platform_bus，所以注册后的 platform 设备都出现在/sys/devices/platform_bus 下 pdev->dev.bus=&platform_bus_type; //挂到 platform 总线上 if（pdev->id!=-1） dev_set_name（&pdev->dev,"%s.%d",pdev->name,pdev->id）； else dev_set_name（&pdev->dev,"%s",pdev->name）； //设置设备名字，这个名字与/sys/devices/platform_bus 下的名字对应 for（i=0;i<pdev->num_resources;i++）{//下面操作设备所占用的系统资源 structresource*p,*r=&pdev->resource[i]; if（r->name==NULL） r->name=dev_name（&pdev->dev）； p=r->parent; if（！p）{ if（resource_type（r）==IORESOURCE_MEM） p=&iomem_resource; elseif（resource_type（r）==IORESOURCE_IO） p=&ioport_resource; } if（p&&insert_resource（p,r））{ printk（KERN_ERR "%s:failedtoclaimresource%d\n", dev_name（&pdev->dev），i）； ret=-EBUSY; gotofailed;
