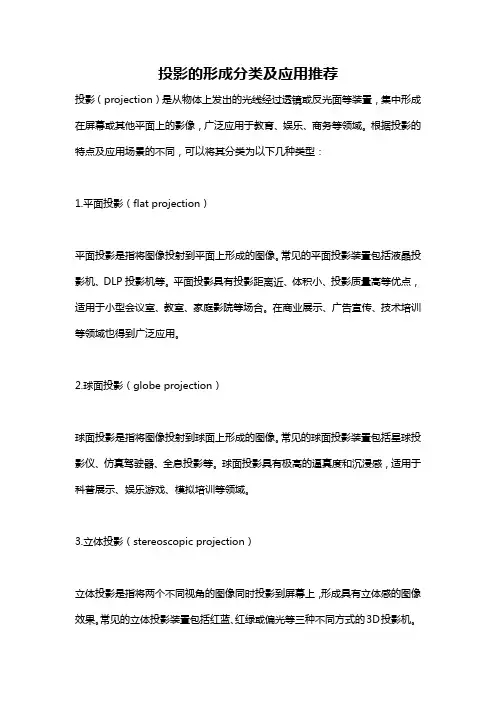

投影的形成分类及应用推荐投影（projection）是从物体上发出的光线经过透镜或反光面等装置，集中形成在屏幕或其他平面上的影像，广泛应用于教育、娱乐、商务等领域。
根据投影的特点及应用场景的不同，可以将其分类为以下几种类型：1.平面投影（flat projection）平面投影是指将图像投射到平面上形成的图像。
常见的平面投影装置包括液晶投影机、DLP投影机等。
平面投影具有投影距离近、体积小、投影质量高等优点，适用于小型会议室、教室、家庭影院等场合。
在商业展示、广告宣传、技术培训等领域也得到广泛应用。
2.球面投影（globe projection）球面投影是指将图像投射到球面上形成的图像。
常见的球面投影装置包括星球投影仪、仿真驾驶器、全息投影等。
球面投影具有极高的逼真度和沉浸感，适用于科普展示、娱乐游戏、模拟培训等领域。
3.立体投影（stereoscopic projection）立体投影是指将两个不同视角的图像同时投影到屏幕上，形成具有立体感的图像效果。
常见的立体投影装置包括红蓝、红绿或偏光等三种不同方式的3D投影机。
立体投影具有高度的真实感、沉浸感和观赏性，适用于电影院、游戏厅、博物馆等领域。
4.幻灯片投影（slide projection）幻灯片投影是指通过幻灯片机，将幻灯片上的图像投影到屏幕或白墙上的图像效果。
幻灯片投影在演讲、学术交流、工程设计等场合中得到广泛应用，但随着电子技术的发展和数字化投影设备的兴起，幻灯片投影已经逐渐退出了主流舞台。
综上所述，投影是一种在教育、娱乐、商务等领域应用广泛的技术，在不同的场合和行业中发挥着不同的作用。
无论是平面投影、球面投影、立体投影还是幻灯片投影，都有其独特的应用场景和特点。
在实际应用中，需要根据需求和场景选取合适的投影方式和设备，以达到最佳的效果。

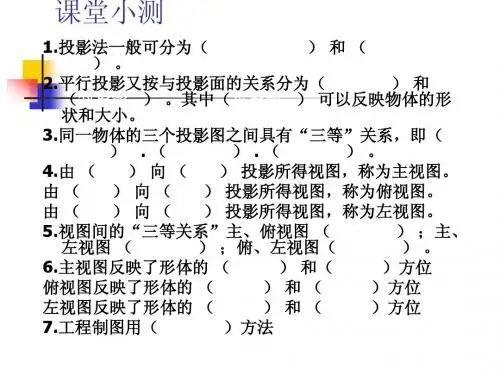

第二章投影的基本知识一、投影概念在投影面上作出物体投影的方法，称为投影法。
二、投影的分类投影法分为两类：中心投影法和平行投影法。
.中心投影法所有投影线都相交于投影中心的投影方法。
平行投影法由互相平行的投影线在投影面上作出物体投影的方法。
按投影线与投影面是否垂直，可分为斜投影法和正投影法两种。
(1)斜投影法：投影线倾斜于投影面的平行投影法。
(2)正投影法：投影线垂直于投影面的平行投影法。
特点：其投影反映了物体的真实形状和大小，并且与物体到投影面的距离无关。
所以建筑图样一般均采用这种投影法绘制，所得的投影称为正投影，简称投影。
1、正投影法概念：投影线垂直于投影面的平行投影法。
2 、正投影的基本特性：1）真实性----平行于投影面的物体，投影反映实形；2）积聚性----垂直投影面的平面或直线，其投影积聚成直线或一点；3）类似性----物体上的平面与投影面倾斜时，其投影为缩小的类似形；4）从属性---- 直线或平面上的点，其投影仍在直线或平面的投影上。
真实性、积聚性、类似性和从属性是正投影的四个重要特性，在画图和读图中将经常用到，必须牢固掌握。
三、三面投影图1、三面投影图的形成我们将形体正放在三个互相垂直的投影面之间，并分别向三个投影面进行投影，就能得到该形体在三个投影面上的投影图，将这三个投影图结合起来观察，就能准确地反映出该形体的形状和大小。
这三个互相垂直的投影面分别为水平投影面（或称H面，用字母H表示）、正立投影面（或称V 面，用字母V表示）和侧立投影面（或称W面，用字母W表示）。
这三个投影面组合起来就构成了三面投影体系（三投影面体系）。
三个投影面两两相交构成的三条轴称为OX、OY、OZ轴，且OX⊥OY⊥OZ，三条轴的交点O称为原点。
形体在三个投影面上的投影分别称为水平投影、正面投影和侧面投影。
注：OX轴的正方向为水平向左，OY轴的正方向为正对观察者，OZ轴的正方向为铅直向上。
2、三面投影图的展开因为形体的三个投影分别在三个不共面的平面上，因此无法绘制在同一平面图纸上，为此，需将三个投影面进行展开，使其共面。

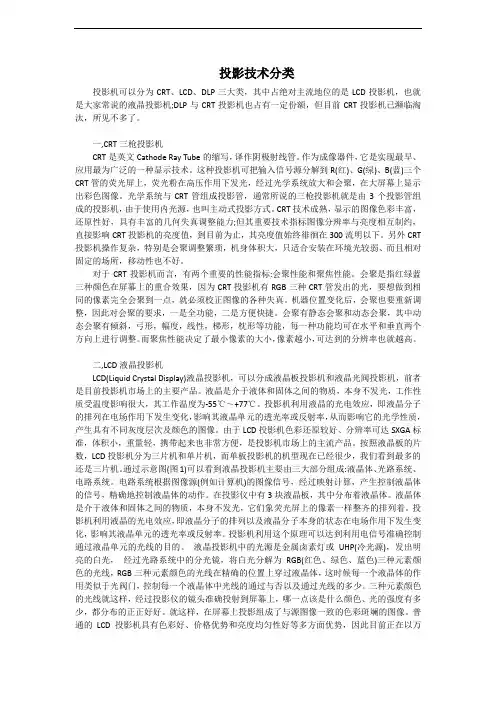

投影技术分类投影机可以分为CRT、LCD、DLP三大类，其中占绝对主流地位的是LCD投影机，也就是大家常说的液晶投影机;DLP与CRT投影机也占有一定份额，但目前CRT投影机已濒临淘汰，所见不多了。
一,CRT三枪投影机CRT是英文Cathode Ray Tube的缩写，译作阴极射线管。
作为成像器件，它是实现最早、应用最为广泛的一种显示技术。
这种投影机可把输入信号源分解到R(红)、G(绿)、B(蓝)三个CRT管的荧光屏上，荧光粉在高压作用下发光，经过光学系统放大和会聚，在大屏幕上显示出彩色图像。
光学系统与CRT管组成投影管，通常所说的三枪投影机就是由3个投影管组成的投影机，由于使用内光源，也叫主动式投影方式。
CRT技术成熟，显示的图像色彩丰富，还原性好，具有丰富的几何失真调整能力;但其重要技术指标图像分辨率与亮度相互制约，直接影响CRT投影机的亮度值，到目前为止，其亮度值始终徘徊在300流明以下。
另外CRT 投影机操作复杂，特别是会聚调整繁琐，机身体积大，只适合安装在环境光较弱、而且相对固定的场所，移动性也不好。
对于CRT投影机而言，有两个重要的性能指标:会聚性能和聚焦性能。
会聚是指红绿蓝三种颜色在屏幕上的重合效果，因为CRT投影机有RGB三种CRT管发出的光，要想做到相同的像素完全会聚到一点，就必须校正图像的各种失真。
机器位置变化后，会聚也要重新调整，因此对会聚的要求，一是全功能，二是方便快捷。
会聚有静态会聚和动态会聚，其中动态会聚有倾斜，弓形，幅度，线性，梯形，枕形等功能，每一种功能均可在水平和垂直两个方向上进行调整。
而聚焦性能决定了最小像素的大小，像素越小，可达到的分辨率也就越高。
二,LCD液晶投影机LCD(Liquid Crystal Display)液晶投影机，可以分成液晶板投影机和液晶光阀投影机，前者是目前投影机市场上的主要产品。
液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为-55℃～+77℃。
地图投影分类与变换1.地图投影的分类投影的种类很多，分类方法不尽相同，通常采用的分类方法有两种：一是按变形的性质进行分类：二是按承影面不同（或正轴投影的经纬网形状）进行分类。
（1）按变形性质分类按地图投影的变形性质地图投影一般分为：等角投影、等（面）积投影和任意投影三种。
等角投影：没有角度变形的投影叫等角投影。
等角投影地图上两微分线段的夹角与地面上的相应两线段的夹角相等，能保持无限小图形的相似，但面积变化很大。
要求角度正确的投影常采用此类投影。
这类投影又叫正形投影。
等积投影：是一种保持面积大小不变的投影，这种投影使梯形的经纬线网变成正方形、矩形、四边形等形状，虽然角度和形状变形较大，但都保持投影面积与实地相等，在该类型投影上便于进行面积的比较和量算。
因此自然地图和经济地图常用此类投影。
任意投影：是指长度、面积和角度都存在变形的投影，但角度变形小于等积投影，面积变形小于等角投影。
要求面积、角度变形都较小的地图，常采用任意投影。
（2）按承影面不同分类按承影面不同，地图投影分为圆柱投影、圆锥投影和方位投影等（图1）。
图1 方位投影、圆锥投影和圆柱投影示意图①圆柱投影它是以圆柱作为投影面，将经纬线投影到圆柱面上，然后将圆柱面切开展成平面。
根据圆柱轴与地轴的位置关系，可分为正轴、横轴和斜轴三种不同的圆柱投影，圆柱面与地球椭球体面可以相切，也可以相割（图2a）。
其中，广泛使用的是正轴、横轴切或割圆柱投影。
正轴圆柱投影中，经线表现为等间隔的平行直线（与经差相应），纬线为垂直于经线的另一组平行直线（图2b）。
图2 圆柱投影的类型及其投影图形②圆锥投影它以圆锥面作为投影面，将圆锥面与地球相切或相割，将其经纬线投影到圆锥面上，然后把圆锥面展开成平面而成。
这时圆锥面又有正位、横位及斜位几种不同位置的区别，制图中广泛采用正轴圆锥投影（图3）。
在正轴圆锥投影中，纬线为同心圆圆弧，经线为相交于一点的直线束，经线间的夹角与经差成正比。
投影分类投影机基础技术投影技术分类CRT投影技术三枪投影机成像原理：将输入信号源分解到R/G/B三个CRT管的荧光屏上，荧光粉在高压作用下发光系统放大，会聚，在大屏幕上显示彩色图像优点：色彩丰富，还原性好；具有丰富的几何失真调整能力；适用于环境光较弱，相对固定的场所；缺点：亮度底，300lm以下；会聚调整繁琐，机身体积大；价格昂贵；主要性能指标：会聚性能；CRT管的聚焦性能；液晶光阀投影机采用CRT管和液晶光阀作为成像器件；采用外光源：灯泡；液晶光阀由三部分组成：光电转换器，镜子，光调制器成像原理：通过CRT输出光信号照射到光电转换器上，将光信号转换为持续变化的电信号，外光源的强光投射到液晶光阀上，通过镜子反射到光调制器改变其光学性质，再与CRT信号相复合，投射到屏幕上。
优点：亮度高，可达8000 ANSI 流明；分辨率高，2500X2000;适用于环境光较强的大型会议/娱乐场所；缺点：体积大，维修难，价格高；DLV投影技术Digital Light Valve：数码光路真空管，简称数字光阀一种将CRT透射式投影技术与DLP反射式投影技术结合在一起的新技术。
该技术的核心是将小管径CRT作为投影机的成像面，并采用氙灯作为光源，将成像面上的图像射向投影面。
DLV投影机在充分利用CRT投影机的高分辨率和可调性特点的同时，还利用氙灯光源高亮度和色彩还原好的特点。
DLV投影机不仅是一款分辨率、对比度、色彩饱和度很高的投影机，还是一款亮度很高的投影机。
其分辨率普遍达到1250×1024，最高可达到2500×2000，投影亮度普遍在2000～12000 ANSI流明，可以在大型场所中使用。
LCOS投影技术新型的反射式微液晶板投影技术；其结构是在矽晶圆上长电晶体，利用半导体制程制作驱动面板(又称为CMOS -LCD)，然后在电晶体上透过研磨技术磨平，并镀上铝当作反射镜，形成CMOS基板，然后将CMOS基板与含有透明电极之上玻璃基板贴合，再抽入液晶，进行封装测试。
优点：高解析度；省电；便宜；LCOS将成为投影显示技术的新主流缺点：模组的制程复杂；由于LCOS在开发中涉及整个元件的设计、制造到光学系统的整合，有较高的技术门槛。
且每个业者所开发的LCOS，各有专用的ASIC、光学引擎等，零组件和生产各自为阵，无法标准化，因此很难达到量产的经济规模。
LCD投影技术LCD投影机分为：液晶光阀投影机液晶板投影机液晶本身不发光。
利用液晶的光电效应，控制液晶单元的透光率或反射率，产生各种灰度层次及颜色的图像。
LCD光学系统的构成液晶板投影机在液晶板上成像；采用外光源：灯泡；成像原理：三片液晶板将灯泡的光通过分光镜形成RGB三束光，分别透射过RGB三色液晶板；信号源经过模数转换，调制到液晶板上；通过控制液晶单元的开/闭，从而控制光的通过/断开。
再经过二色棱镜会聚，由光学镜头放大，显示在屏幕上。
优点：体积小，重量轻，操作/携带方便，价格低；缺点：光源寿命短，色彩不很均匀三片式液晶板投影机的工作原理DLP投影技术DLP? 技术的核心:数字微镜器件(DMD);DMD 器件由一百三十万个精微镜面组成，起着光开关的作用。
每一个镜面都能前后翻动（开启或关闭），每秒可达五千来次。
成像原理：输入的影像或图形信号被转换成数字代码，即由0 和 1 组成的二进制数据。
这些代码再被用来推动DMD 镜面。
当DMD 座板和投影灯、色轮和投影镜头协同工作时，这些翻动的镜面就能够一同将一个天衣无缝的数字图像反射到屏幕上。
优点：光能利用率高；单片结构简单，体积更小；适用于商务；缺点：由于单片采用色轮，使动态视频显示效果失真；防震性能差；EPSON 投影机的历史进程DLP投影显示技术的发展过程投影系统：指投影机的光学系统。
液晶投影机：RGB液晶投影系统DLP投影机：数字光学处理投影芯片面板：面板的尺寸。
面板的大小决定着投影机的大小；面板的大小在一定程度上决定成像效果的好坏像素数：实际分辨率评价投影机时，除了面板大小，还要看面板个数。
分辨率：可寻址分辨率实际分辨率CRT投影机RGB分辨率LCD/DLP投影机兼容分辨率视频分辨率；支持分辨率实际分辨率：即面板的分辨率(LCD/DMD);实际分辨率越高，可兼容分辨率的范围越大；通常用实际分辨率来评价LCD/DLP投影机的价值。
兼容分辨率：投影机可支持的分辨率。
在支持的范围内，当输入信号的分辨率大于投影机实际分辨率时，通过软件压缩技术将信号显示。
（DAR, BISCUIT等）亮度：指屏幕表面受到光照射发出的光能量与屏幕面积之比。
一般指投影机的光输出，单位:流明（lm）。
对比度：黑与白的比值。
比值越大，从黑到白的变化层次就越多，色彩表现越丰富。
画面尺寸：指投出画面的大小。
例如：30-300英寸，最小30英寸，最大300英寸。
投影距离：指投影机镜头与屏幕之间的距离。
垂直偏移量：画面底边与中心线的距离。
镜头偏移量：镜头中心点与投影机中心点的距离。
均匀度：指投出画面的中间亮度与周围亮度的比值。
一般将中间定义为100%。
水平扫描频率（行频）：电子束在屏幕上从左至右的运动叫做水平扫描，也叫行扫描。
垂直扫描频率（场频/桢频）电子束在水平扫描的同时，又从上向下运动，这一过程叫垂直扫描。
每扫描一次形成一幅图像，每秒钟扫描的次数叫做垂直扫描频率，垂直扫描频率也叫刷新频率，它表示这幅图像每秒钟刷新的次数。
扫描频率---也可称为“可以接受的信号频率”。
扫描频率由投影机内部的模拟→数字转换器和图像处理芯片的性能决定。
投影机可以对高规格的输入信号进行“降等级”处理例如：输入1920×1080的信号，而按照960×540来显示。
下边是一些常用信号的扫描频率选购投影机显示技术通用: LCD/DLPLCD: 色彩饱和度高适合表格/PowerPoint文件及动态影像DLP: 对比度高. 静态图像画面特殊: 拼接: CRT超亮度: 液晶光阀/DLV重量便携型: 2公斤以下. 目前最轻的有0.9公斤便于外出携带.会议室型: 3 - 7公斤左右. 专为会议室设计功能和图像质量比便携型好工程型: 8 - 40公斤. 适用于大型剧场/会议厅亮度高, 功能强大亮度: ANSI流明ANSI流明: 美国国家标准协会制定的测量光的单位. 例: 一支蜡烛, 13流明的光;100瓦灯泡, 1200流明的光;根据环境选择:小房间, 无光或光线较暗: 700-1500 ANSI;会议室或教室, 室内正常光线: 1500-2500 ANSI;大会议室, 正常日光线, 大屏幕: 2500-3500 ANSI;大礼堂/大会堂, 光照很亮: 3500 ANSI以上;分辨率分辨率决定图像的清晰度.点对点概念.应用:SVGA 800X600 PowerPoint演示常用于台式机XGA 1024X768 Excel表格常用于笔记本电脑SXGA 1280X1024 CAD/CAM 工程设计高分辨率, 细节表现强.UXGA 1600X1200 多窗口/高端图像应用适用于高分辨率的卫星照片及特种行业应用（如广告业）.其它要素1) 灯泡寿命金属卤素灯泡: 1000H, 早期;UHE灯泡: 2000-4000H, 常用;UHP灯泡: 4000-6000H, 冷光源;2) 售后服务保修期: 年限, 整机, 灯泡;服务体系: 维修站数量, 响应时间;3) 价格4) 其它: 对比度;信号接口;无线;灯泡寿命, 售后服务, 价格等EMP-S1H任何人，任何地点，任何时间时髦靓丽的EMP-S1H 非常适合…工作小组内部讨论会客户会议小会议室（10－20人）教室/课堂休闲时间无线便携的EMP-730/735非常适合… 经常旅行的商务人士客户会议中小会议室（20－50人）多功能的EMP-54/EMP-74 非常适合…教室/课堂黑板投影模式两个PC接口显示器输出口RS-232C控制口3000小时灯泡使用寿命（环保亮度模式）密码保护功能客户会议中小会议室（20－50人）性能卓越的EMP-EMP-820 非常适合…教室/课堂公司内部会议培训会EMP-820:中型会议室（50－80人）最好的桌面投影机大中型会议室(50人以上）教室/课堂强大的EMP-8300 和加上Easy 的EMP-8300, 适合用在：大型会议室中音乐厅展览会, 购物中心酒店大堂等高分辨率，高对比度的EMP-9300适用于：对画面细节要求很高客户如：广告公司医疗机构军事单位等EMP-TW10H非常适合…欣赏电影玩游戏观看体育节目观赏音乐会家庭聚会投影机的主要特性投影机的定义投影机分类不同显示器件的投影机的种类繁多其中有：LCD前投影机、背投影机、LCD与其他技术结合的投影机DLP前投影机、背投影机、DLP与其他技术结合的投影机LCoS前投影机、背投影机CRT前投影机、背投影机等前投影机（front screen projection）图像被投影在光反射屏的观众一侧（前投影机又名正投影机）背投影机（rear screen projectors）图像投影通过透射屏到达观众一侧阴极射线管(CRT)背投影显示器CRT rear projector displays把图像信号通过阴极射线管变成图像光信号，从阴极射线管的荧光屏发出去后，再利用光学系统和投影空间将图像光信号放大并投射到光学屏幕上形成图像的装置。
其中，阴极射线管背投影机的投射装置在光学屏幕的后方，投射装置与光学屏幕构成整体，且光投射方向与观看方向相对。
液晶（LCD）投影机液晶显示器件（LCD）liquid crystal display在外加电压作用下使液晶分子取向改变而调制透过液晶的光强度，产生灰度或彩色图像的显示器件。
液晶（LCD）背投影机liquid crystal display rear projector 把输入的图像或文本信息,通过液晶显示器件转换为图像光信号，再经光学系统变换后投射到屏幕，形成放大的图像或文本信息的设备，其图像或文本信息通过透射屏到达观众一侧。
液晶（LCD）前投影机LCD front screen projectors把液晶显示器件产生的图像光信号，经光学透镜聚焦、放大，投射到屏幕，形成彩色图像的设备。
其图像被投影在光投射屏的观众一侧DLP投影机及其分类数字光处理器（Digital Light Processing）DLP的核心——数字微镜装置DMD（Digital Micromirror Device）它是在CMOS硅片上置上12微米见方的微小反射镜片距阵，每个微小反射镜片受控于数字信号0，1的作用，可以±10°－±12°的倾斜偏转，对入射到微镜上的R、G、B基色光进行调制，从而控制反射光的输出大小。
