需要系数法负荷计算表

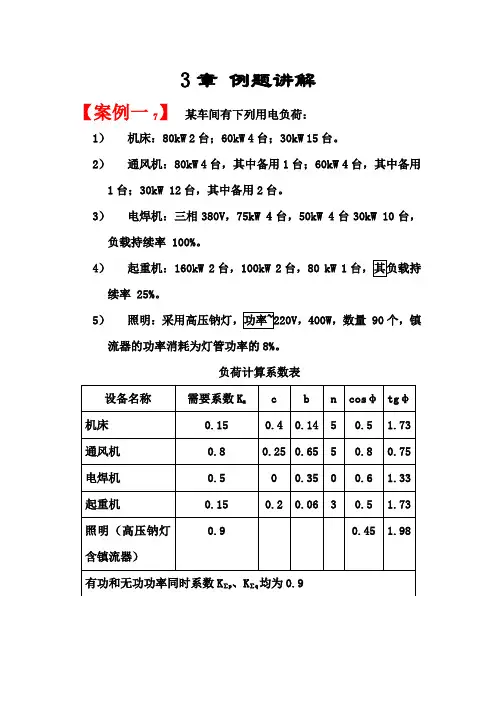

3章例题讲解【案例一7】某车间有下列用电负荷：1）机床：80kW2台；60kW4台；30kW15台。

2）通风机：80kW4台，其中备用1台；60kW 4台，其中备用1台；30kW 12台，其中备用2台。

3）电焊机：三相380V，75kW 4台，50kW 4台30kW 10台，负载持续率 100%。

4）起重机：160kW 2台，100kW 2台，80 kW 1续率 25%。

5），400W，数量 90个，镇流器的功率消耗为灯管功率的8%。

负荷计算系数表负荷。

请回答下列问题：1. 采用需要系数法确定本车间的照明计算负荷，并确定把照明负荷功率因数提高到0.9，计算需要无功功率的补偿容量是多少？（A）58.16kvar （B）52.35 kvar（C）48.47 kvar （D）16.94 kvar答案【 B 】解答过程：依据《配电手册》P2、P3、P21。

气体放电灯的设备功率应计入镇流器损耗，即 P e= 0.4×90×1.08 = 38.88 kW；照明负荷计算功率 P c = K x P e = 0.9×38.88 = 34.99 kW。

功率因数提高到0.9所需的补偿容量 Q C = P c（tgφ1- tgφ2）= 34.99（1.98-0.484）= 52.35 kvar。

2. 采用二项式法计算本车间通风机组的视在功率应为（）。

(A) 697.5 kVA (B) 716.2 kVA(C) 720 kVA (D) 853.6 kVA答案【 A 】解答过程：依据《钢铁手册》。

通风机设备功率不应包括备用设备，即P e = 80×3 + 60×3 + 30×10 = 720 kW；最大5台设备功率之和P5 = 80×3 + 60×2 = 360 kW。

二项式法计算功率P c= cP5+ bP c =0.25×360 + 0.65×720 = 558 kW；Q c = P c tg φ = 558×0.75 = 418.5 kvar ； S c = =+=+22225.418558c c Q P 697.5 kVA 。

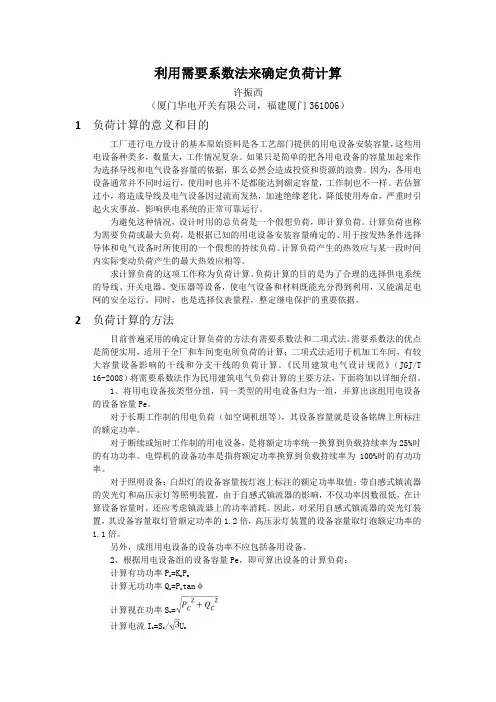

电气设计相关计算公式大全一、常用的需要系数负荷计算方法1、用电设备组的计算负荷（三相）：有功计算负荷Pjs=Kx·Pe(Kw)；无功计算负荷Qjs=Pjs·tgψ（Kvar）；视在功率计算负荷Sjs=√￣Pjs2+ Qjs2（KVA）；计算电流Ijs=Sjs/√￣3·Ux·Cosψ（A）。

式中：Pe---用电设备组额定容量（Kw）；Cosψ---电网或供电的功率因数余弦值（见下表）；tgψ ---功率因数的正切值（见下表）；Ux---标称线电压（Kv）。

Kx---需要系数（见下表）提示：有感抗负荷（电机动力）时的计算电流，即：Ijs=Sjs/√￣3·Ux·Cosψ·η（A）η---感抗负荷效率系数，一般取值0.65～0.85。

民用建筑（酒店）主要用电设备需要系数Kx及Cosψ、tgψ的取值表：注：照明负荷中有感抗负荷时，参见照明设计。

2、配电干线或变电所的计算负荷：⑴、根据设备组的负荷计算确定后，来计算配电干线的负荷，方法如下：总有功计算负荷∑Pjs=K∑·∑(Kx·Pe)；总无功计算负荷∑Qjs= K∑·∑（Pjs·tg）；总视在功率计算负荷∑Sjs=√￣（∑Pjs）2+（∑Qjs）2。

配电干线计算电流∑Ijs=∑Sjs/√￣3·Ux·Cosψ（A）。

式中：∑---总矢量之和代号；K∑---同期系数（取值见下表1）。

⑵、变电所变压器容量的计算，根据低压配电干线计算负荷汇总后进行计算，参照上述方法进行。

即：∑Sjs变= K∑·∑Sjs干线（K∑取值范围见下表2）。

变压器容量确定：S变=Sjs×1.26= （KVA）。

（载容率为80﹪计算，百分比系数取1.26，消防负荷可以不计在内）。

变压器容量估算S变= Pjs×K×1.26= Pjs×1.063×1.26= （Kva）。

民用建筑照明负荷需要系数表3-5民用建筑照明负荷需要系数建筑物名称需要系数（Kd）备注单身宿舍楼0.6〜0.7 一开间内1 一2盏灯，2 一3个插座一般办公楼0.7〜0.8 一开间内2盏灯，2 一3个插座高级办公楼0.6~0.7科研楼0.8-0.9 一开间内2盏灯，2 一3个插座发展与交流中心0.6~0.7教学楼0.8-0.9 三开间内6-11灯，1 一2个插座图书馆0.6~0.7毛儿所、幼儿园0.8-0.9小型商业务业用房0.85-0.9综合商业、服务楼0.75-0.85食堂、餐厅0.8-0.9高级餐厅0.7~0.8一般旅馆、招待所0.7~0.8 一开间1盏灯，2 一3个插座，集中卫生间高级旅馆、招待所0.6-0.7 带卫生间旅游宾馆0.35-0.45 单间客房4 一5盏灯，4 一6个插座电影院、文化馆0.7~0.8剧场0.6~0.7礼堂0.5~0.7体育练习馆0.7~0.8体育馆0.65-0.75展览厅0.5-0.7门诊楼0.6~0.7一般病房楼0.65-0.75高级病房楼0.5-0.6锅炉房0.9-1民建用电设备需要系数（K d)表3-6民用建筑用电设备的需要系数序号用电设备分类:需要系数（kd）cos©tan ©通风和采暖用电各种风机，空调器0.7〜0.8 0.8 0.75 恒温空调箱0.6 一0.7 0.95 0.331 冷冻机0.85-0.9 0.8 0.75 集中式电热器 1.0 1.0 0 分散式电热器（20kw以下）().85 -0.95 1.0 0 分散式电热器（100kw以上）0.75-0-85 1.0 0 小型电热设备0.3~0.5 0.95 0.33 给排水用电2 各种水泵（15kW以下）0.75-0.8 0.8 0.75各种水泵（17kw以上）0.6-0.7 0.87 0.57 起重运输用电客梯（1.5t及以下）0.35 • 0.5 0.5 1.73 3客梯（2t及以上）0.6 0.7 1.02 货梯0.25~0.35 0.5 1.73 输送带0.6-0.65 0.75 0.88 起重机械0.1-0.2 0.5 1.734 锅炉房用电0.75-0.85 0.85 0.625 消防用电0.4-0.6 0.8 0.75厨房及卫生用电食品加工机械0.5-0.7 0.80 0.75 电饭锅、电烤箱0.85 1.0 0 6 电炒锅0.70 1.0 0电冰箱0.6-0.7 0.7 1.02 热水器（淋浴用）0.65 1.0 0 除尘器0.3 0.85 0.62 7机修用电：修理间机械设备0.15-0.20 0.5 1.73旅游宾馆主要用电设备的需要系数及功率因数表表3-7旅游宾馆主要用电设备的需要系数及功率因数表项目需要系数〔Kd ) cos © 值全馆总负荷 0:4~0.5 0.8 全馆总电力 0.5~0.6 0.8 全馆总照明 0.35~0.45 0.85 冷冻机房 0.65-0.75 0.8 锅炉房 0.65-0.75 0.75 水泵房 0.6-0.7 0.8 通风机 0.6-0.7 0.8电梯 0.18-0.22 DC 0.4/AC 0.8 厨房 0.35~0.45 0.7 洗衣机房 0.3~0.4 0.7 窗式空调器 0.35~0.450.8客房 0.4餐厅 0.7会议室 0.7办公室 0.8车库1生活水泵、污水泵.0.5电焊机移动式电动工具 打包机 洗衣房动力 夭窗开闭机 0.35 0.35 2.68 0.2 0.2 1.73 0.20 0.60 1.33 0.65 0.50 1.73 0.10.51.73通信及信号设备 载波机 收信机 发信机 电话交换台客房床头电气控制箱0.85 一 0.95 0.8 0.75 0.8~0.9 0.8 0.75 0.7-0.8 0.8 0.75 0.75-0.850.8 0.75 0.15~0.250.61.33备注在同数表户数 3 6 10 14 18 22 25 101200住宅的公用照明及公用电力负荷需要系 需要系数 1 0.73 0.580.470.440.420.400.330.26 数，一般可按 0.8 — 1 选仅，Kd 指接（kd ）一相上的户数6•照明用电需要系数表（见表3-12）表3-12照明用电需要系数处所需要系数（K d ）处所需要系数（K d ）生产厂房（有天然采光） 0.8-0.9 科研楼 0.8-0.9 生产厂房（无天然采光） 0.9-1 宿舍 0.6-0.8 商店、锅炉房 0.9 仓库 0.5-0.7 办公楼、展览馆 0.7-0.8 医院 0.5 设计室、食堂0.9-0.95学校、旅馆0.6-0.79•机械加工工业需要系数（K d ）（见表3-14）表3-14机械加工工业需要系数建设部《小康住宅设计导则》推荐的住宅用电负荷需要系数表表3-11建设部《小康住宅设计导则》推荐的住宅用电负荷需要系13.各种用电设备组需要系数（K d）及平均功率因数（cos© ）（见表3-19）利用系数（Kx）和功率因数（cos©）见表3-20。

第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

民用建筑照明负荷需要系数
表3-5 民用建筑照明负荷需要系数
建筑物名称需要系数(Kd) 备注
单身宿舍楼~ 一开间内I一2盏灯，2一3个插座
一般办公楼~一开间内2盏灯，2一3个插座
高级办公楼~
科研楼一开间内2盏灯，2一3个插座
发展与交流中心~
教学楼三开间内6-11灯，1一2个插座
图书馆~
毛儿所、幼儿园
小型商业·务业用房
综合商业、服务楼
食堂、餐厅
高级餐厅~
一般旅馆、招待所~ 一开间I盏灯，2一3个插座，集中卫生间高级旅馆、·招待所带卫生间
旅游宾馆单间客房4一5盏灯，4一6个插座
电影院、文化馆~
剧场~
礼堂~
体育练习馆~
体育馆
展览厅
门诊楼~
一般病房楼
高级病房楼
锅炉房。

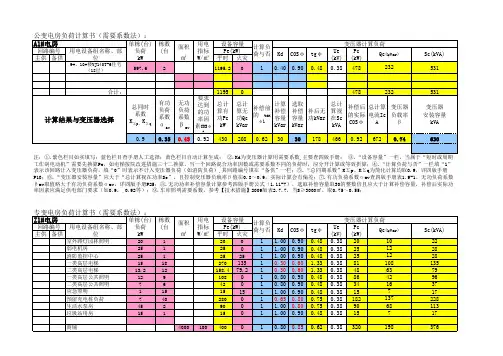

工作制电动机”需要先换算Pe，如电梯按院改进措施三十二换算，当一个回路混合功率因数或需要系数不同的负荷时，应分开计算或等效折算；④.“计算负荷与否”一栏填“1”表示该回路计入变压器负荷，填“0”时表示不计入变压器负荷（如消防负荷）,其回路编号填在“备供”一栏；⑤.“总同期系数”KΣp、KΣq为简化计算均取0.9，详四版手册P10；⑥.“变压器安装容量”应大于“总计算视在功率Sc”，且控制变压器负载率β值在0.8～0.9，实际计算会有偏差；⑦.有功负荷系数αav查四版手册表1.9-1，无功负荷系数βav取值略大于有功负荷系数αav，详四版手册P25；⑧.无功功率补偿容量计算参考四版手册公式（1.11-7），选取补偿容量取30的整数倍且应大于计算补偿容量，补偿后实际功率因素应满足供电部门要求（如0.9，,0.92等）；⑨.车库照明需要系数，参考【技术措施】2009版表2.7.7，当S≥3000㎡，取0.75～0.55；注：①.紫色栏目如实填写；蓝色栏目查手册人工选择；黄色栏目自动计算生成； ②.Kd为变压器计算用需要系数,主要查四版手册； ③.“设备容量”一栏，当属于“短时或周期工作制电动机”需要先换算Pe，如电梯按院改进措施三十二换算，当一个回路混合功率因数或需要系数不同的负荷时，应分开计算或等效折算；④.“计算负荷与否”一栏填“1”表示该回路计入变压器负荷，填“0”时表示不计入变压器负荷（如消防负荷）,其回路编号填在“备供”一栏；⑤.“总同期系数”KΣp、KΣq为简化计算均取0.9，详四版手册P10；⑥.“变压器安装容量”应大于“总计算视在功率Sc”，且控制变压器负载率β值在0.8～0.9，实际计算会有偏差；⑦.有功负荷系数αav查四版手册表1.9-1，无功负荷系数βav取值略大于有功负荷系数αav，详四版手册P25；⑧.无功功率补偿容量计算参考四版手册公式（1.11-7），选取补偿容量取30的整数倍且应大于计算补偿容量，补偿后实际功率因素应满足供电部门要求（如0.9，,0.92等）；⑨.车库照明需要系数，参考【技术措施】2009版表2.7.7，当S≥3000㎡，取0.75～0.55；本例供电部门允许幼儿园混合供电Kd查四版手册表1.3-6选Kd查四版手册表无对应项，建议取1Kd查四版手册表无对应项，建议取1Kd查四版手册表无对应项，建议取1Kd查四版手册表1.4-3,0.18-0.22,8台以下按改进措施三十二，8台以上取0.2-0.5Kd查四版手册表1.4-3,0.18-0.22,8台以下按改进措施三十二，8台以上取0.2-0.5Kd按四版手册表1.3-6注2选0.8,实际应该更低(采用感应开关控制)Kd按四版手册表1.3-6注2选0.8,实际应该更低(采用感应开关控制)取1COSφ查四版手册表无对应项，参照表1.4-1电解用硅整流装置取0.8；Kd按20170308例会记要选1-3台取1（四版手册公式1.5-10），4台取0.9（三版手册P7）,5台及以上按四版手册表1.4-3，0.6-0.8 Kd查四版手册表无对应项，建议取1Kd查四版手册表1.4-5，为减少系数规格，Kd取0.8;详注⑧，车库照明采用微波感应LED灯时，其值更低。

2.2负荷计算根据施工现场各用电设备使用情况,采用需要系数(Kx)法,将用电设备分组进行计算,计算公式如下：P=S×cosα=1.732×U×I×cosαS2=P2+Q2P=1.05×(∑P1+∑P2+…)其中：P为有功功率，Q为无功功率，S为视在功率，Sz为总视在功率，Kx为需用系数。
