监控立杆防雷设计方案演示教学

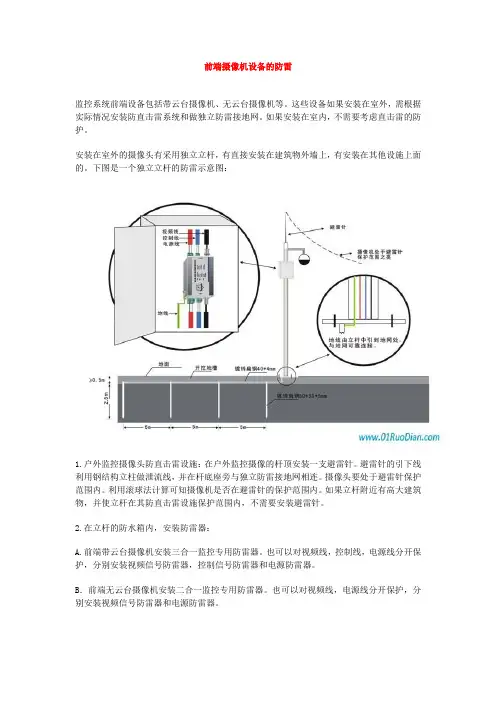

前端摄像机设备的防雷监控系统前端设备包括带云台摄像机、无云台摄像机等。

这些设备如果安装在室外，需根据实际情况安装防直击雷系统和做独立防雷接地网。

如果安装在室内，不需要考虑直击雷的防护。

安装在室外的摄像头有采用独立立杆，有直接安装在建筑物外墙上，有安装在其他设施上面的。

下图是一个独立立杆的防雷示意图：1.户外监控摄像头防直击雷设施：在户外监控摄像的杆顶安装一支避雷针。

避雷针的引下线利用钢结构立柱做泄流线，并在杆底座旁与独立防雷接地网相连。

摄像头要处于避雷针保护范围内。

利用滚球法计算可知摄像机是否在避雷针的保护范围内。

如果立杆附近有高大建筑物，并使立杆在其防直击雷设施保护范围内，不需要安装避雷针。

2.在立杆的防水箱内，安装防雷器：A.前端带云台摄像机安装三合一监控专用防雷器。

也可以对视频线，控制线，电源线分开保护，分别安装视频信号防雷器，控制信号防雷器和电源防雷器。

B．前端无云台摄像机安装二合一监控专用防雷器。

也可以对视频线，电源线分开保护，分别安装视频信号防雷器和电源防雷器。

C.前端摄像机采用RJ45接口的使用网络信号防雷器，电源线使用电源防雷器。

如是供电采用网线的，使用以太网供电防雷器。

D.防雷器接地线：防雷器用≥2.5mm²的绝缘多股铜芯黄绿色软线直接与地网连接，接地线和用作直击雷引下线的立杆之间要彼此绝缘，并且尽量做到短而直。

接地线宜放置在立杆内。

3.户外摄像机接地及地网如果摄像机附近有地网，则就近引接地线至附近地网接地，如果附近没有地网，则要另外建造独立地网，地网方案如下：A.在摄像枪立杆周围分别埋设热镀锌角钢接地极（5×50×50×2500mm），间距为5米。

B.角钢接地极用4×40mm扁钢组成网，环网连通。

C.将接地系统和立杆底座连接。

D.角钢的数量根据实际情况而定，要保证其接地电阻：R≤4Ω。

4.地网施工程序：施工前首先要充分了解施工现场的地形地貌、地质结构，然后根据方案设计和现场情况定出各处接地极的孔位和连接导体沟槽，再进行施工安装。

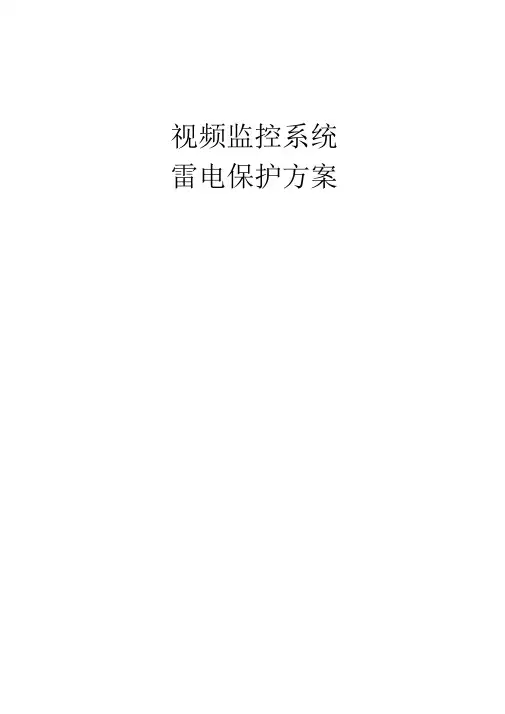

视频监控系统雷电保护方案1概述 ............................................................................. -1 - 2、防护原则 ....................................................................... -3 -2.1监控系统的综合防雷........................................................ -3 -2.2监控系统、建筑物直击雷防护及接地措施...................................... -3 -2.3雷击电磁脉冲（LEMP）的防护措施............................................ -4 -2.4屏蔽措施.................................................................... -4 -2.5等电位连接与共用接地...................................................... -6 -3、方案设计综述 .................................................................... -7 -3.1方案设计依据.............................................................. -7 -3.2设计范围.................................................................... -7 -4、具体分项设计 .................................................................. -8 -4.1电源供电的防雷措施........................................................ -8 -4.2信号传输线路的防护措施.................................................... -9 -4.3直击雷的防护措施.......................................................... -11 -5、相关图例 ....................................................................... -12 -5.1典型的监控系统系统防雷示意图.............................................. -12 -5.2接地和共地原则............................................................ -13 - 1、概述雷电是一种常见的自然放电现象，它的产生机理是相当复杂的，人类目前无法控制它产生与发展。

立杆监控防雷怎么做问题方案问题：1.防雷器的安装位置是在立杆底部还是顶部好（三合一）？2.接地装置采用铜包钢棒和铜包钢绞线进行熔接，那铜包钢绞线和立杆怎么相连呢？3.防雷器的接地线该怎么接？是接在立杆上，还是要和接地体相连？如果和接地体相连是不是要破坏底座把接地线和地下的绞线相连？？4. 等电位，雷电流（这里指的是立杆上的避雷针接收直击雷）泄放过程中产生的反击，而是感应雷，由于放电使其监控线路感应的过电压问题。

5. 防雷器接在立杆下端的检线口。

现在该怎么接地才能达到最好？( 1).如果防雷器接地线和立杆内部的螺丝等相连接行不行?如果这样，那接地线就只能和立杆连接了。

如果连接的话是直接焊接在底座上？？( 2).如果防雷器接地线直接和水平接地体连接的话该怎么连接呢？答：按照相关规范，立杆设备需要做防雷，接闪器应该装在设备立杆不小于3米范围外，接闪器应高于设备立杆。

不过现在通常都不单独立避雷杆，而是在设备立杆上弄个金属针了事，当然必须要做接地的。

避雷器是防止线路大电流大电压浪涌损坏设备的，它本身就以一个―防雷设备‖，它的地应该远离接闪器的接地线。

按规范要求和标准原则来看：问题1：最好的设计方案是在摄像机3米处架设独立避雷针，把摄像机保护起来，防雷器的安装位置应该就近与摄像机安装；如果避雷针直接是架设在立杆上的，那就要区分立杆是水泥（木材）还是铁杆的，是水泥的就要设引下线，铁杆的可以利用杆体。

无论是水泥还是铁的杆，信号线、控制线、电源线就要用钢管屏蔽起来，在钢管两端要接地，且防雷接地线与引下线在接地网的距离要大于5米，防雷器接地线与信号线不能跟信号线、控制线与电源线布在同一根钢管里。

问题2：可以采取铜铁连接器（转换头）可以解决！问题3：防雷器接地线不能与立杆或引下线相连！问题4：雷击破坏途径：（1）直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。

(2) 雷电波侵入：电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。

弱电视频监控立杆防雷接地设计方案如下：一、设计原则1.确保人身安全。

2.保护器不影响被保护设备的正常工作。

3.雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差。

4.防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。

二、防雷系统1.室外摄像机防雷：室外摄像机安装时，应将摄像机的金属外壳与立杆内的钢筋相连接，并做好接地处理，同时对于室外的摄像头应选用具备防雷击功能的设备。

2.立杆接地：立杆基础应设置接地网，接地网应采用热镀锌扁钢焊接成网，焊接点需要做防腐处理，基础接地电阻应小于4欧姆。

3.接地线缆：应使用截面积不小于16平方毫米的多股铜芯线作为接地线缆，接地线缆应从杆体底部穿入与接地网连接。

4.防雷器：在摄像头处安装防雷器，将摄像头的视频线连接到防雷器的输入端子上，防雷器的输出端子则连接到摄像头的视频线上，防雷器接地线应与立杆基础接地网连接。

三、监控杆监控杆高度、位置及材料可根据具体环境和监控需求确定，应保证杆体稳定性和防风能力。

立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm（部分立杆高度可根据实际要求按比例减少）。

摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。

镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s，表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。

四、室外机箱室外机箱结构为露天防雨箱设计。

机箱高度为300mm，宽度为200mm，厚度为150mm 米。

箱体防护等级达到IP54防护等级。

需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。

以上信息仅供参考，具体方案应根据实际情况制定。

如有需要，建议咨询专业防雷接地工程师或查阅相关行业规范和标准。

室外监控摄像机立杆安装要求及避雷方案要求室外监控摄像机立杆的安装要符合以下工艺要求。

首先是基础施工，其中立杆基础的用途是固定摄像杆，基础结构和尺寸需要根据实际情况来确定，基础型号由所需固定的摄像杆型号来决定。

制作位置需要在设备平面布置图所标注的摄像杆位置处制作基础。

制作要求包括符合国家标准的电气装置安装工程电缆线路施工及验收规范的有关规定，基础与窨井之间应有穿线管，且放置铁丝，基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

材料包括8mm钢板、20mm钢筋、C25混凝土、碎石和2.5英寸PVVC弯管。

其次是窨井制作，其用途是方便线缆敷设及系统检测维修，基础结构和尺寸需要根据实际情况来决定，制作位置需要在设备平面布置图标注的窨井位置处制作。

制作要求包括符合国家标准的电气装置安装工程电缆线路施工及验收规范的有关规定，窨井密封性能和防水性能良好。

材料包括砖石、水泥和钢板。

走线管最好量化，标出高程数字、管道直径和管道材料。

线缆管敷设的用途是敷设线缆，防止线缆损伤。

管道路由需要按设备平面布置图标注的类型和路由敷设明管、暗管，注意图中所标明的管径。

制作要求包括符合国家标准的电气装置安装工程电缆线路施工及验收规范的有关规定，线缆管密封好，防水性能良好，线缆管离地面应不小于0.7米，线缆管管口应无毛刺和尖锐棱角，线缆管内放置穿线铁丝。

材料包括暗管敷设使用钢管，明管敷设使用PVC管。

最后是接地体安装，其用途是防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作。

接地体结构和尺寸需要根据接地体结构示意图来确定，安装位置需要按设备平面布置图标注的接地体位置来安装。

安装要求包括符合国家标准的电气装置安装工程电缆线路施工及验收规范的有关规定，接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6倍，接地体安装点下方应无任何管道、线缆经过，接地体安装深度如接地体安装示意图所示。

室外监控摄像机立杆安装要求及避雷方案安装立杆的要求挑臂长度以实际场地情况为准。

以下为具体工艺要求的详细阐述。

1. 基础施工1.1.立杆基础A．用途：固定摄像杆；B．基础结构、尺寸：如图所示；C．基础型号：由所需固定的摄像杆型号确定；D．制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；E．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、基础与窨井之间应有穿线管，且放置铁丝；3、基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

F．材料：8mm钢板、20mm钢筋、C25混凝土、碎石、2.5英寸PVVC弯管；1.2.窨井制作（最好采用市售标准间淄博拜斯特节能材料有限公司）A．用途：方便线缆敷设及系统检测维修；B．基础结构、尺寸：如图所示。

图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；C．制作位置：在《设备平面布置图》标注窨井位置处制作；D．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、窨井密封性能和防水性能良好。

E．材料：砖石、水泥、钢板；走线管最好量化，标出高程数字、管道直径和管道材料。

1.3.线缆管敷设A．用途：敷设线缆，防止线缆损伤；B．管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。

注意图中所标明的管径；C．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、线缆管密封好，防水性能良好；3、线缆管离地面应不小于0.7米；4、线缆管管口应无毛刺和尖锐棱角；5、线缆管内放置穿线铁丝。

D．材料：1、暗管敷设使用钢管；2、明管敷设使用PVC管。

1.4.接地体安装A．用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作；B．接地体结构、尺寸：如《接地体结构示意图》所示；C．安装位置：按《设备平面布置图》标注接地体位置安装。

室外监控系统雷电防护解决方案XXX有限公司一：室外摄像头防雷及接地安装示意图：二具体施工步骤：（1）摄像头的直击雷防护室外摄像头一般都放在立杆的顶部，容易遭受直击雷的损坏，因此在摄像头立杆顶安装长达一米的普通避雷针，以防止其被雷击坏。

避雷针应与金属立杆牢固焊接，焊接点应作防腐处理，利用金属立杆作为接地线，用4*40的扁钢将其连接到简易地网角钢处，以便将直击雷电流安全泄放入地。

（2）摄像头的感应雷防护室外摄像头其自身的引雷途径就有：电源、控制和信号线路三种，我们要在引雷的线路上安装相应防雷器对其进行保护。

具体措施：室外摄像头安装的时候，在摄像头进线处各安装一套集电源、控制和信号为一体的德绅系列三合一（或者二合一）视频信号防雷器。

图示为选用德绅系列电源、网络信号二合一防雷器PT-NET2B套，串联在摄像机网络信号输入端，作为对摄像机网络信号的雷电防护。

（3）等电位连接等电位是整体雷电防护的一个重要环节，其它防护措施都要建立在等电位的基础之上，本次方案由于所防护设备比较分散，很难实现整体等电位连接，所以应采用局部等电位连接的措施，以单个被保护设备为单位，实施局部等电位连接，将设备的金属外壳、防雷器、交流工作地及附近的金属部件用导线连接至事先做好的防雷接地上。

具体防护措施：将监控系统控制箱内所有设备金属外壳、网络防雷器接地线、摄像机外壳、金属立杆、控制箱外壳等所有金属部件以及独立接地系统用不小于4mm²的BVR铜导线以最短路径连接，并保证形成电器通路，螺栓连接处作搪锡处理。

（4）防雷接地系统在室外摄像头立杆四周土层较厚的地方，选取合适位置，在地面切割出一个边长为0.5米左右的方形缺口，并挖深至0.7米以上，依次将长度为1.5米的高效铜接地棒垂直砸入地下，共1组，每组2根，使接地电阻达到4欧姆以下。

然后用16 mm²的BVR铜线从已做好的总接地端子端进行有效连接后引至需要接地设备端。

焊接点或无镀锌部分，均应做防腐处理，涂沥青油或防锈漆防腐。

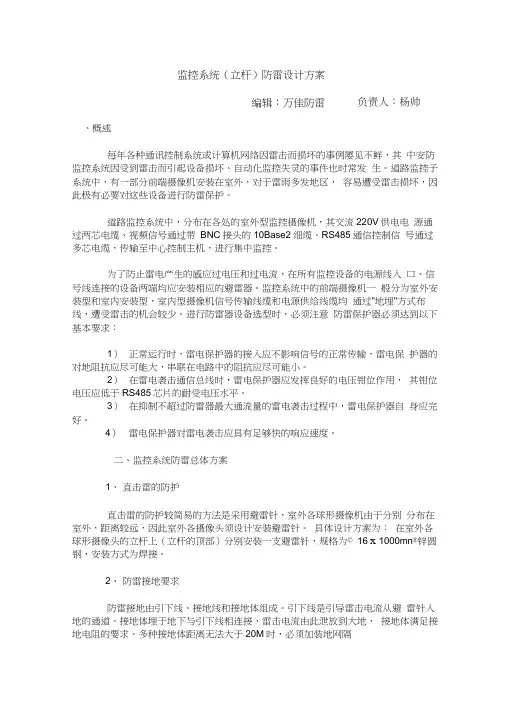

监控系统（立杆）防雷设计方案编辑：万佳防雷负责人：杨帅、概述每年各种通讯控制系统或计算机网络因雷击而损坏的事例屡见不鲜，其中安防监控系统因受到雷击而引起设备损坏、自动化监控失灵的事件也时常发生。

道路监控子系统中，有一部分前端摄像机安装在室外，对于雷雨多发地区，容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。

道路监控系统中，分布在各处的室外型监控摄像机，其交流220V供电电源通过两芯电缆、视频信号通过带BNC接头的10Base2细缆、RS485通信控制信号通过多芯电缆，传输至中心控制主机，进行集中监控。

为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。

监控系统中的前端摄像机一般分为室外安装型和室内安装型，室内型摄像机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少。

进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求：1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。

2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。

3）在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。

4）雷电保护器对雷电袭击应具有足够快的响应速度。

二、监控系统防雷总体方案1、直击雷的防护直击雷的防护较简易的方法是采用避雷针，室外各球形摄像机由于分别分布在室外，距离较远，因此室外各摄像头须设计安装避雷针。

具体设计方案为：在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，规格为© 16 x 1000mn®锌圆钢，安装方式为焊接。

2、防雷接地要求防雷接地由引下线、接地线和接地体组成。

引下线是引导雷击电流从避雷针入地的通道。

接地体埋于地下与引下线相连接，雷击电流由此泄放到大地，接地体满足接地电阻的要求。

图文详解室外IPC（网络摄像机）防雷接地施工的做法本做法适用于室外抱杆/挂墙安装的IPC 设备工程设计和安装中相配套的防雷措施和接地，包括室外抱杆/挂墙IPC 设备在工程设计和安装中应遵循的防雷接地要求，连接设备的接地线的线径、材料和长度。

用以保证室外抱杆/挂墙安装的IPC 设备具有良好的防雷、防电击和抗干扰性能。

术语•地Earth-可导电的地层，其任何一点的电位通常看作等于零。

•接地Earthling-将设备、系统或装置的外露可导电部分接至接地体或接地系统的其它部分。

•等电位连接Equipotent Bonding-将各外露可导电部分和外部可导电部分做电位实质上相等的电气连接。

•接地体Earthling Network-埋入地中并直接与大地接触的金属导体。

兼作接地体用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建（构）筑物的基础、金属管道和设备等称为自然接地体。

•保护地Protective Earth-设备金属外壳的接地。

通用原则1：接地设计应按均压、等电位的原理设计，即工作接地、保护接地共同合用一组接地体的联合接地方式。

2：接地线应选用黄绿双色相间的塑料绝缘铜芯导线。

3：网络箱靠近IPC 安装，使网络箱与IPC 间连线尽量短，推荐网络箱距离IPC 5m 以内。

4：AC24V 走线长度不超过30m，DC12V 走线长度不超过10m。

5：线缆宜穿金属杆（或金属管）走线，线缆拉远时应埋地或沿墙走线，禁止架空走线。

6：网口及AC220V 电源线在进入网络箱后应增加防雷器，并使防雷器接地。

7：不得利用其他设备（如网络箱）作为保护地线电气连通的组成部分。

8：采用铠装光纤时，光纤加强筋需要通过不小于4 mm2 的黄绿地线与接地铜排连接。

9：线缆接长时，接头处应采用绝缘胶带缠绕5 圈以上，确保绝缘。

10：禁止采用建筑物避雷带、避雷针引下线进行设备接地。

11：接地线的长度不应超过30 米，且尽量短，当超过30 米时，应就近重新设置地排。

适用文档监控系统防雷方案方案介绍设计单位：北京七彩智通科技有限企业设计人：梁利峰设计日期： 2014 年 7 月 19 日目录一、工程概括⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）二、雷防举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ 2）（一）直雷防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（2）1、控系前端直雷防举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ 2）（ 1）外控像直雷施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ 2）（ 2）外像接地及地网⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（2）（ 3）地网施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3）（二）感雷防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4）1、前端的感防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4）2、路的防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4）3、路的布⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4）4、控室防雷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（5）（ 1）控室源系的防雷举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ 5）（ 2）控室控制、系的防雷举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ 6）三、障蔽举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ 8）四、等位接与共用接地⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ 8）五、清⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（10）六、运转⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（10）七、附件控防雷品介企业介技支持系统售前、售后服系统部分用清明监控系统防雷工程方案一、工程概括监控系统由前端摄像枪设备、监控室显示录像设备以及传输线路构成，系统采纳了大批的集成元件，在雷击发生时，传输线路感觉到雷电磁场产生过电压，可高达几千伏，对集成元件有较大的危害。

监控立杆防风防雷计算设计1 设计资料1.1 支臂数据1）臂长：0.6(m)2)支臂外径 D=60(mm)3)支臂壁厚 T=3.75（mm）1.2 立柱数据1)立柱外径 D=(200.00+140.00)/2=170.00(mm)2)立柱壁厚 T=6.00(mm)2 计算简图见Dwg图纸3 荷载计算3.1 永久荷载1)支臂重量计算此支臂用LD2型铝合金板制作，其密度为2800.00(kg/m^3)计算公式G1= L×ρ1×g式中：支臂总长度 L=0.6(m)立柱单位长度重量ρ1=0.00(kg/m)G1= L×ρ1×g=0.00(N)2)立柱重量计算计算公式G2=L×ρ1×g式中：立柱总长度 L=5(m)立柱单位长度重量ρ1=0.00(kg/m)g=9.8G2=L×ρ1×g=0.00(N)3)监控重量计算G3=4)上部总重计算标志上部结构的总重量G按支臂、监控设备和立柱总重量的110.00%计(考虑有关连接件及加劲肋等的重量)，则计算公式G=(G1+G2+G3)*K=54.90(N)3.2 风荷载1)计算支臂所受风荷载计算公式F=γ0*γq*[(1/2*ρ*C*V^2)*A]式中：结构重要性系数γ0=1.00可变荷载分项系数γq=1.10空气密度ρ=1.205风力系数 C=1.20风速 V=24.4m/s)面积 A=0.036(m^2)Fwb1=γ0*γq*[(1/2*ρ*C*V^2)*A]=0.017(KN)2)计算立柱所受风荷载计算公式F=γ0*γq*[(1/2*ρ*C*V^2)*A]式中：结构重要性系数γ0=1.00可变荷载分项系数γq=1.10空气密度ρ=1.205风力系数 C=1.20风速 V=24.4(m/s)面积 A=0.85(m^2)Fwp1=γ0*γq*[(1/2*ρ*C*V^2)*A]=0.4025(KN)4 强度验算4.1 计算截面数据1)立柱截面面积A=0.11(m^2)2)立柱截面惯性矩I=∏*d ^3*0.006/4=3.46x10^-3 (m^4)3)立柱截面抗弯模量W=π*d^2 *0.006/4=2.11*10^-2 (m^3)4.2 计算立柱底部受到的弯矩计算公式M=∑Fwi×hi式中：Fwi为支臂或立柱的所受的风荷载hi为支臂或立柱受风荷载集中点到立柱底的距离支臂受风荷载 Fwb1=0.017(KN)支臂受风荷载高度 hwb1=4.8(m)立柱受风荷载 Fwp1=0.4025(KN)立柱受风荷载高度 hwp1=5(m)M =∑Fwi×hi=2.094(KN*m)4.2 计算立柱底部受到的剪力计算公式F=∑Fwi式中：Fwi为支臂或立柱的所受的风荷载支臂受风荷载 Fwb1=0.017(KN)立柱受风荷载 Fwp1=0.4025(KN)F=∑Fwi=0.4195(KN)4.3 最大正应力验算计算公式σ=M/W式中：抗弯截面模量 W=2.11*10^-2 (m^3)弯矩 M=2.094(KN*m)σm=M/W=99.242(MPa) < [σd] = 215.00(MPa), 满足设计要求。

监控立杆概述：1、本次投标监控立杆均按照高4米横臂1米，来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm 外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

8、设计依据：设计风载：23ｍ/ｓ2(加速度单位m/s2,读作米每二次方秒.故答案为:米每二次方秒)，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

监控立杆制作要求：1、符合现行国家标准的规定，并有合格证明文件。

碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。

焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。

摄像机立杆避雷针化防雷设计目前安防行业流传最多的“专业防雷厂家”设计是这样描述的：“前端设备，如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。

当摄像机独立架设时，原则上为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3－4米的距离。

如有困难，避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8的镀锌圆钢。

为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用，屏蔽金属管的两端均应接地”。

还有更明确的描述：“室外金属立杆摄像机需不需要与立杆绝缘？不需要，且必须进行可靠的等电位连接。

当金属立杆遭受直接雷击或泄放雷电流时会在金属立杆周围产生一磁场，这一磁场达到一定强度时会对附近的电子设备放电；而摄像机外壳与金属立杆连接后不存在电位差；摄像机更安全。

”我们把这类设计称为“摄像机立杆避雷针化设计”，它的典型架构如图1所示。

安防行业许多工程的防直击雷就是照此设计的，一个多次被雷劈了的案例就是这么做的。

然而这种看似可以很好的防雷设计在不少工程中运用中并不防雷，不仅造成了设备的损害，甚至还影响到工程的整体质量。

安防行业还有一种流行做法和观点：防雷就要接地，接地就可以防雷，接地就可以防干扰。

把接地当成了安防系统防雷、防干扰的“法宝”，导致多点接地的安防系统屡见不鲜。

大量工程案例表明，这样的工程不打雷不下雨还会莫名其妙的烧毁设备，烧毁抗干扰器、避雷器等。

对上述这些现象，EIE实验室经过多年的模拟实验研究和典型工程案例分析，初步揭开了其中的奥秘。

防雷器、浪涌保护器是否真能防护雷击许多“专业防雷厂家”介绍，要在立杆避雷针摄像机端和主机视频输入点安装他们的“防雷器”或浪涌保护器。

这有用吗？曝光的案例是：连防雷器一起被烧毁。

这种“专业防雷厂家”视频通道的防雷设计有几个疑点值得关注。

1)先看前端串接在摄像机输出端的视频信号防雷器：防雷器上端接视频线的输入输出，另有一个接地点常态下与视频线开路(有的产品做成了常态短路)，高压时内部元件将视频线短路接地泄放雷电流，如图二所示。

立杆监控防雷方案问题：1.防雷器的安装位置是在立杆底部还是顶部好（三合一）？2.接地装置采用铜包钢棒和铜包钢绞线进行熔接，那铜包钢绞线和立杆怎么相连呢？3.防雷器的接地线该怎么接？是接在立杆上，还是要和接地体相连？如果和接地体相连是不是要破坏底座把接地线和地下的绞线相连？？4. 等电位，雷电流（这里指的是立杆上的避雷针接收直击雷）泄放过程中产生的反击，而是感应雷，由于放电使其监控线路感应的过电压问题。

5. 防雷器接在立杆下端的检线口。

现在该怎么接地才能达到最好？( 1).如果防雷器接地线和立杆内部的螺丝等相连接行不行?如果这样，那接地线就只能和立杆连接了。

如果连接的话是直接焊接在底座上？？( 2).如果防雷器接地线直接和水平接地体连接的话该怎么连接呢？答：按照相关规范，立杆设备需要做防雷，接闪器应该装在设备立杆不小于3米范围外，接闪器应高于设备立杆。

不过现在通常都不单独立避雷杆，而是在设备立杆上弄个金属针了事，当然必须要做接地的。

避雷器是防止线路大电流大电压浪涌损坏设备的，它本身就以一个“防雷设备”，它的地应该远离接闪器的接地线。

按规范要求和标准原则来看：问题1：最好的设计方案是在摄像机3米处架设独立避雷针，把摄像机保护起来，防雷器的安装位置应该就近与摄像机安装；如果避雷针直接是架设在立杆上的，那就要区分立杆是水泥（木材）还是铁杆的，是水泥的就要设引下线，铁杆的可以利用杆体。

无论是水泥还是铁的杆，信号线、控制线、电源线就要用钢管屏蔽起来，在钢管两端要接地，且防雷接地线与引下线在接地网的距离要大于5米，防雷器接地线与信号线不能跟信号线、控制线与电源线布在同一根钢管里。

问题2：可以采取铜铁连接器（转换头）可以解决！问题3：防雷器接地线不能与立杆或引下线相连！问题4：雷击破坏途径：（1）直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。

(2) 雷电波侵入：电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。

监控系统立杆防雷设计方案三篇篇一：监控系统（立杆）防雷设计方案一、概述每年各种通讯控制系统或计算机网络因雷击而损坏的事例屡见不鲜，其中安防监控系统因受到雷击而引起设备损坏、自动化监控失灵的事件也时常发生。

道路监控子系统中，有一部分前端摄像机安装在室外，对于雷雨多发地区，容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。

道路监控系统中，分布在各处的室外型监控摄像机，其交流220V供电电源通过两芯电缆、视频信号通过带BNC接头的10Base2细缆、RS485通信控制信号通过多芯电缆，传输至中心控制主机，进行集中监控。

为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。

监控系统中的前端摄像机一般分为室外安装型和室内安装型，室内型摄像机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少。

进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求：1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。

2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。

3）在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。

4）雷电保护器对雷电袭击应具有足够快的响应速度。

二、监控系统防雷总体方案1、直击雷的防护直击雷的防护较简易的方法是采用避雷针，室外各球形摄像机由于分别分布在室外，距离较远，因此室外各摄像头须设计安装避雷针。

具体设计方案为：在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，规格为φ16×1000mm 镀锌圆钢，安装方式为焊接。

2、防雷接地要求防雷接地由引下线、接地线和接地体组成。

引下线是引导雷击电流从避雷针入地的通道。

接地体埋于地下与引下线相连接，雷击电流由此泄放到大地，接地体满足接地电阻的要求。

监控系统中防雷部分的设计方案双击自动滚屏第一章防雷原理如果地球上没有雷电，人类将会灭绝。

大自然一年中产生的雷击能量够全世界人用上10年雷击中的 95% 是云对云的放电(也就是说 95%的雷击只会产生电磁脉冲损害）人类的起源和雷电是密不可分的地球上每一秒钟有 100 次闪电闪电的强度可达 1000000000 伏闪电的平均电流： 30,000A （目前记录的最大值：300,000A）闪电中心的空气温度：摄氏3000度一个中等强度雷暴的功率有 10000000 瓦（相当于一个小型核电站的输出功率）每年因雷击造成的直接损失超过1000000000美元（全球不含中国的统计）雷击是年复一年的严重自然灾害之一。

随着我国改革开放的深入，现代化建设的不断提高，我国的通信技术和计算机网络系统已具有了世界先进水平。

通信设备越来越多，规模越来越大，避雷、过压防护已成为具有时代特点的一项迫切要求。

随着设备的高度集成化和计算机网络的发展，一方面大型电子计算机网络、程控交换机组等系统设备富含大量的CMOS半导体集成模块，耐过电流、耐雷电压的水平反而随之降低，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波的侵入，致使雷电灾害频频发生。

1.1 雷击的分类直击雷击――是指雷电直接击在建筑物、构架、树木、动植物上，由于电效应、热效应和机械效应等混合力作用，直接摧毁建筑物，构筑物以及引起人员伤亡等，由于直击雷的电效应，有可能使机房微电子设备遭受浪涌过电压的危害。

感应雷击――（又称二次雷击）是指雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导上产生感应电压，该电压通过传导体传送至设备，间接摧毁微电子设备。

感应雷击对微电子设备，特别是通讯设备和电子计算机网络系统的危害最大，据资料显示，微电子设备遭雷击损坏，80%以上是由感应雷引起的，操作过电压――是指当电流在导体上流动时，会产生磁场储存能量，电流越大，导线越长，储能越多，所以当负载（特别是电感性大负载）电器设备开关时，会产生瞬时过电压，操作过电压同感应雷击一样，可以间接损坏微电子设备。

摄像机立杆避雷针化防雷设计目前安防行业流传最多的“专业防雷厂家〞设计是这样描述的：“前端设备，如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护围之。

当摄像机独立架设时，原那么上为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3－4米的距离。

如有困难，避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8的镀锌圆钢。

为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管以到达屏蔽作用，屏蔽金属管的两端均应接地〞。

还有更明确的描述：“室外金属立杆摄像机需不需要与立杆绝缘？不需要，且必须进展可靠的等电位连接。

当金属立杆遭受直接雷击或泄放雷电流时会在金属立杆周围产生一磁场，这一磁场到达一定强度时会对附近的电子设备放电；而摄像机外壳与金属立杆连接后不存在电位差；摄像机更平安。

〞我们把这类设计称为“摄像机立杆避雷针化设计〞，它的典型架构如图1所示。

安防行业许多工程的防直击雷就是照此设计的，一个屡次被雷劈了的案例就是这么做的。

然而这种看似可以很好的防雷设计在不少工程中运用中并不防雷，不仅造成了设备的损害，甚至还影响到工程的整体质量。

安防行业还有一种流行做法和观点：防雷就要接地，接地就可以防雷，接地就可以防干扰。

把接地当成了安防系统防雷、防干扰的“法宝〞，导致多点接地的安防系统屡见不鲜。

大量工程案例说明，这样的工程不打雷不下雨还会莫名其妙的烧毁设备，烧毁抗干扰器、避雷器等。

对上述这些现象，EIE实验室经过多年的模拟实验研究和典型工程案例分析，初步揭开了其中的奥秘。

防雷器、浪涌保护器是否真能防护雷击许多“专业防雷厂家〞介绍，要在立杆避雷针摄像机端和主机视频输入点安装他们的“防雷器〞或浪涌保护器。

这有用吗？曝光的案例是：连防雷器一起被烧毁。

这种“专业防雷厂家〞视频通道的防雷设计有几个疑点值得关注。

1)先看前端串接在摄像机输出端的视频信号防雷器：防雷器上端接视频线的输入输出，另有一个接地点常态下与视频线开路(有的产品做成了常态短路)，高压时部元件将视频线短路接地泄放雷电流，如图二所示。
