佳明注塑机伺服节能改造方案

注塑机伺服电机如何节能除了塑料以外，电费是注塑成品的最大成本，有必要节约。

节能的本质: 注塑机要产生如锁模及注塑等动作，亦要产生热量将料筒内的塑料加热/塑化。

动能及热能的节约，只能从减少浪费着手，别无它法。

让我们先温习热力学的两大定律。

热力学第一定律: 热力学的第一定律就是能量守衡。

在能量的转换中，能量只从一种型态变做另一种型态，但转换之前及之后的能量是相等的，既没有增加也没有减少。

热力学第二定律: 热力学第二定律认为在转换过程中，热熵(entropy)只会增加，不会减少。

热熵这个概念很难用几句话讲得清楚。

对于这个讨论来说，第二定律可以简化为“无用”输出能量就是热能。

异步电机: 传统的注塑机是用异步（鼠笼式）电机来驱动油泵的。

异步电机的定子在三相电的驱动下产生旋转磁场。

以四极定子及50 Hz 的供电为例，磁场以1500 rpm 的速度转动。

转子上有多条斜放的铜枝，它们都是在末端短接的。

鼠笼由此得名。

在旋转的磁场下，铜枝上感应出电流。

电流与磁场相互作用下产生扭力，转动转子。

转子的转速比旋转磁场低20~60 rpm，故称为异步（非同步）电机。

矽铁片重叠起来支撑着转子的铜枝及定子的线圈。

异步电机将电能转换为动能。

在转换过程中，由于线圈的电阻、涡流在矽铁片中的产生及轴承的摩擦，输出的“有用”动能只是输入电能的9成左右（在满载时），其他便转换为热能。

故电机都会自带风扇，将热能带走，以免电机过度升温。

异步电机都能短暂过载达两倍。

过载时，电流增加，故发热也增加。

在没有过载保护之下，线圈会烧毁。

油泵: 油泵将旋转的动能转换为液能（压力及流量）。

油泵内的摩擦力会降低输出压力。

油泵的内漏会降低输出流量。

故输出的（有用）液能是比输入的旋转动能低，而无用的热能便跑到压力油去，使其升温，是注塑机为何要安装压力油冷却器的原因之一。

油马达、油缸：油马达及油缸分别将液能转回旋转动能及线形动能，来驱动如螺杆的塑化及注射动作。

如油泵一样，转换过程中产生了热量，提高了油温。

注塑机节能改造方案简介注塑机是一种用于制造塑料制品的设备，它在工业生产中起着重要的作用。

由于注塑机的运行需要消耗大量的能源，并产生大量的废热，因此对注塑机进行节能改造是非常必要的。

本文将介绍一些注塑机节能改造的方案，旨在降低能源消耗和减少对环境的负面影响。

1. 控制系统升级注塑机的控制系统是其核心部件，它负责对注塑过程进行精确控制。

通过对控制系统进行升级，可以实现更加高效的能源利用。

以下是几种可行的方案：•采用变频器技术：变频器可以根据注塑机的负荷情况调整电机的运行频率，从而实现能量的节约。

在负荷较小的情况下，可以降低电机的运行频率，降低能源消耗。

•优化注塑参数：通过对注塑过程的参数进行优化，如提高注塑机的熔胶速度、降低注塑温度等，可以实现更高效的注塑过程，减少能源的浪费。

•安装节能传感器：安装温度传感器、压力传感器等节能传感器，可以对注塑过程的实时数据进行监测和分析，从而优化控制系统的参数，达到节能的效果。

2. 优化冷却系统注塑过程中，冷却是一个非常重要的环节。

冷却系统的优化可以降低能源消耗，并提高生产效率。

以下是一些可行的方案：•优化冷却水的流量：通过合理调整冷却水的流量，可以确保注塑过程中的冷却效果，同时避免过度消耗水资源。

•安装冷却塔：注塑机通常会产生大量的废热，安装冷却塔可以将废热排放到室外，从而减少对环境的热污染。

•使用高效冷却设备：使用高效的冷却设备，如冷却水泵、冷却风扇等，可以提高冷却效果，降低能源消耗。

3. 采用节能材料在注塑机的设计和制造过程中，选择节能材料也是一种有效的节能措施。

以下是一些建议：•使用高效能热传导材料：选用热传导性能较好的材料，可以降低注塑机的能量损耗，提高注塑效率。

•采用节能型电机：选择能效比较高、节能效果显著的电机，可以降低能源消耗。

4. 建立节能意识和培训体系除了技术方面的改进，建立节能意识和培训体系也是促进注塑机节能的重要手段。

以下是一些建议：•组织节能宣传活动：通过举办节能宣传活动，向员工宣传节能的重要性，增强他们的节能意识。

注塑机节能改造方案
当下节能改造成为塑料机械行业里刮起的一阵热潮,不论是注塑机、挤出机、吹塑机,还是辅助设备,都在节能技术开发上投入了大量人力、物力和财力。

注塑机“四位一体”整体节能解决方案,实现塑胶机械复合节能改造。

1、纳米红外电热圈，电热部分节能改造方案,占整机用电15%~30%,承诺最低节能率30%,投资回报期6-12个月,主要采用能之原纳米红外电热圈取代传统普通电热圈;
2、伺服节能干燥机，物料干燥部分节能改造方案,占整机用电15%~30%,承诺最低节能率30%,投资回报期6-12个月,主要采用能之原伺服节能干燥机取代普通干燥机;
3.1、云异步伺服系统(双模异步伺服云一体机)，塑机动力部分节能改造方案,占整机用电50%~80%,承诺最低节能率35%,投资回报期6-12个月,在原有动力系统上加装双模异步伺服云一体机;
3.2、云同步伺服系统，塑机动力部分节能改造方案,占整机用电50%~80%,承诺最低节能率40%,投资回报期9-18个月,将原有‘异步电机+定量泵’系统更换成同步‘伺服驱动器+伺服电机+齿轮泵’系统;
4、高效节能水泵，冷却水部分节能改造方案,占整机用电3%~5%,承诺最低节能率30%,投资回报期6-12个月,采用能之原高效节能水泵取代普通水泵;
注塑机节能、注塑机节能改造,就是对注塑机的机械结构、控制模式,以及操作工艺条件进行基于最小能耗的全面优化设计。

先进高效节能技术,已经成为了众多注塑企业节能改造追求的目标。

国家这几年也是大力提倡节能减排,在国内节能减排的大环境下,注塑机节能改造也成为众多注塑企业的节能首选!。

注塑机异步伺服节电改造可行性方案一、前言注塑机是塑胶行业重要生产设备, 也是有名“电老虎”, 耗电量大, 电能挥霍严重。

由于电价昂贵, 电费在公司生产成本中占有相称大比重, 已经成为严重影响公司生产效益重要因素。

随着市场竞争日益加剧, 各公司都在采用各种节能降耗办法、努力减少生产成本, 以便提高市场竞争力。

但是, 注塑机电能挥霍问题始终困扰着广大塑胶生产公司。

在此形式下, 康灿在吸取国外关于技术基本上, 结合自己近年来在节能领域积累丰富经验, 自主创新研制开发出高科技产品—康灿KC系列注塑机异步伺服节电器, 为注塑机顾客提供了一种行之有效节能降耗手段, 使注塑机单机电耗下降30-80%以上, 受到广大塑胶生产公司欢迎。

二、KC注塑机异步伺服节电应用康灿KC系列注塑机异步伺服节电器是我司依照成型机工艺特别设计一款应用于注塑行业节电装置,采集成型机信号经微解决器, 在实现节能同步, 也达到不影响产量、不影响产品品质规定。

采用人机界面操作, 依照注塑工序直接设定补偿异步驱动器运营频率；选用专用异步伺服驱动器, 具备电流矢量控制算法, 输出转矩大, 可完全满足了注塑机工况规定, 其加减速时间可达0.1 秒。

三、KC注塑机异步伺服节电原理:老式液压驱动系统使用普通电机加载定量泵, 液压驱动系统能耗与油泵输出流量和输出压力成正比；由于油泵由额定转速驱动运转, 因而油泵流量在机器运营过程中始终保持不变；然而在注塑工艺中, 其锁模、射胶、熔胶、保压、冷却、开模等各个阶段所需要压力和流量是不同, 时大时小, 有时几乎为零, 如在高压节流过程中, 设在油泵出口溢流阀或比例阀实时调节负载压力和负载流量, 以满足注塑机工况实际需要, 这样多余液压油就会通过溢流阀流回油箱, 从而使油泵电机做了大量无用功；据记录, 由此导致能量损失高达36%～68%。

可见, 解决液压驱动系统能耗问题在于如何减少和避免多余能量损失。

康灿科技推出异步伺服在注塑机节能领域通过精心研究和实验, 完全吸取同步伺服系统长处, 开发出一款性价比极高注塑机异步伺服系统, 把老式比流比压控制升级为速度型控制系统, 实现与同步伺服同样功能, 每模生产周期与改造前一致, 节电率高达30-80%, 康灿科技推出异步伺服0-1500转加速为100ms,仅比同步伺服略逊（同步伺服0-1500转加速为15～50ms）。

注塑机伺服改造方案一、注塑机伺服改造方案介绍二、注塑机伺服改造方案内容1.更换液压系统：将原有的液压系统替换为伺服系统，如在液压驱动系统中加装伺服电机，在注塑机控制系统中加装伺服控制器和伺服阀等，实现对注塑机的精确控制。

2.优化控制系统：升级改造注塑机的控制系统，采用更先进的控制算法和控制器，提高注塑机响应速度和生产精度。

3.完善温度控制：改善注塑机的温度控制系统，增加温度传感器和温度控制模块，提高注塑过程的稳定性和一致性。

4.精确测量与检测：加装流量计、压力传感器和位移传感器等测量传感器，实时监测注塑过程的参数，并通过反馈控制实现对注塑机的精确控制。

5.节能降耗设计：通过改造降低注塑机的能耗，如增加节流器、减小液压缸和泵的尺寸，以减少能量损失；增加注塑机的再生系统，将液压系统的回油回收利用；采用高效能的伺服电机和伺服阀，提高能源利用效率等。

6.数据化管理：建立注塑机的数据采集与管理系统，实时监测和分析注塑机的工作状态和参数，实现远程控制和故障预警，提高注塑机的生产管理和效率。

三、注塑机伺服改造方案的优势1.提高生产效率：伺服系统具有快速响应和高精度控制的特点，可实现快速、准确的注塑过程，提高注塑机的生产效率。

2.节能降耗：伺服系统采用变频控制，只在需要时才提供所需的动力，减少能耗；同时，通过对液压系统进行优化设计和改造，进一步降低能耗，达到节能的效果。

3.提高产品质量：伺服系统的高精度控制和稳定性能，可提高注塑产品的一致性和成型质量，减少废品率。

4.降低维护成本：伺服系统的结构简单，故障率低，减少了维护和修理的成本。

5.数据化管理：通过建立数据采集与管理系统，实现对注塑机的实时监测和分析，提高生产管理效率，减少生产故障和停机时间。

四、注塑机伺服改造方案的应用范围结语：通过注塑机伺服改造方案的实施，可以提高注塑机的生产效率、降低能耗和减少废品率，使得企业在激烈的市场竞争中能够获得更大的竞争优势。

注塑机伺服改造方案注塑机是一种用于制造塑料制品的机械设备，通过将塑料加热熔化后注入模具中，冷却后形成所需的塑料制品。

然而，传统的注塑机存在一些问题，如效率低、能耗高等。

为了提升注塑机的性能，可以对注塑机进行伺服改造。

伺服改造方案可以分为以下几个步骤：1.评估现有系统：首先，需要对现有的注塑机系统进行全面评估，包括控制系统、传动系统、液压系统等。

评估的目的是了解系统的工作原理和存在的问题。

2.选购伺服系统：根据注塑机的需求和现有系统的评估结果，选购适合的伺服系统。

伺服系统应具备高精度、高效率和稳定性能的特点。

3.安装伺服系统：将选购的伺服系统安装到注塑机上。

安装过程应遵循相关的安全规范和操作规程，确保系统的正常运行。

4.配置控制系统：根据伺服系统的特点和注塑机的需求，配置相应的控制系统。

控制系统应能够实现精确控制和监测注塑过程中的各个参数。

5.调试系统：安装完成后，需要对伺服系统进行调试。

调试过程包括参数设置、运行测试等，以确保系统的正常工作。

6.优化系统性能：在系统调试完成后，可以对系统进行优化。

优化的目标是进一步提高系统的性能，如提高工作效率、降低能耗等。

优化的方法可以包括参数调整、工艺改进等。

通过对注塑机进行伺服改造，可以获得以下优势：1.提高生产效率：伺服系统具备更高的精度和响应速度，可以实现更快的注塑速度和更短的周期时间，从而提高生产效率。

2.降低能耗：伺服系统采用智能控制和能量回收技术，可以有效降低能耗，节约能源资源。

3.提高产品质量：伺服系统具有更高的控制精度和稳定性，可以减少产品的缺陷率，提高产品质量。

4.扩展生产范围：通过伺服改造，注塑机可以适应更多种类和规格的产品生产，提高生产的灵活性和多样性。

综上所述，注塑机的伺服改造可以提升注塑机的性能和效率，降低能耗，提高产品质量，扩展生产范围。

通过合适的伺服系统和控制系统的选择和配置，注塑机可以实现更精确、稳定和高效的注塑过程，满足不同产品的生产需求。

注塑机异步伺服节能改造注塑机异步伺服节能改造一.节电：35%-75%节电原理：传统注塑机的油泵马达以恒定的转速提供恒定的流量，多余的液压油通过溢流阀回流，这样，很多能量就白白浪费掉了。

伺服注塑机在锁模、保压、冷却等阶段速度接近零速，因而功率消耗最小。

在原来的注塑机中，动力系统是普通(异步)电机+定量泵系统。

改造后，动力系统更换成“异步伺服驱动器+普通(异步)电机+定量泵系统”。

动力系统是塑料机械能耗最大的部分，约占整机用电总量的50%-80%，电能浪费最为严重。

由于电价昂贵，而且不断加价，电费在企业生产成本中占有相当大的比重，目前，各地都有限电措施，使得电能损耗已经成为严重影响企业生产效益的重要因素。

注塑工艺过程一般为锁模、射胶、溶胶、保压、冷却、开模等几个阶段，各个阶段需要不同的压力和流量。

传统的油泵马达按最高压力和设备需求确定功率，以恒定的转速提供恒定的流量，多余的液压油通过溢流阀回流，这样，很多能量就这样浪费掉了。

二.分析当前注塑机节能的三种方式1.变频器+异步电机，即变频节能，节电效果一般，安装简单，延长产品的生产周期。

2.矢量驱动器+同步电机+速度和压力反馈，即同步伺服节能，节电效果好，安装复杂，价格高，同步电机有退磁隐患，维护成本高。

3.矢量驱动器+异步电机+电流反馈，即异步伺服节能，安装简单，节电效果好，三相异步电机无退磁隐患，维护成本低，性价比好。

三.异步伺服介绍对于注塑机节能而言，伺服就是实现了闭环反馈控制，系统动态响应快、控制精度高。

伺服是变频器发展到高级阶段的产物，变频器是伺服之母。

异步伺服的创新，巧妙融合了变频节能技术和同步伺服节能技术的优点，同时又克服了它们各自的缺点，在提升注塑机生产效率的基础上，节电效果好，而且具备绝对的性价比优势。

定量泵注塑机配套上异步伺服之后，具备了新的竞争力，对整个相关行业，具有颠覆性的意义。

四.异步伺服改造原理注塑机的用电量主要消耗在油泵电机上，所以，降低油泵电机的用电量是注塑机节能的关键。

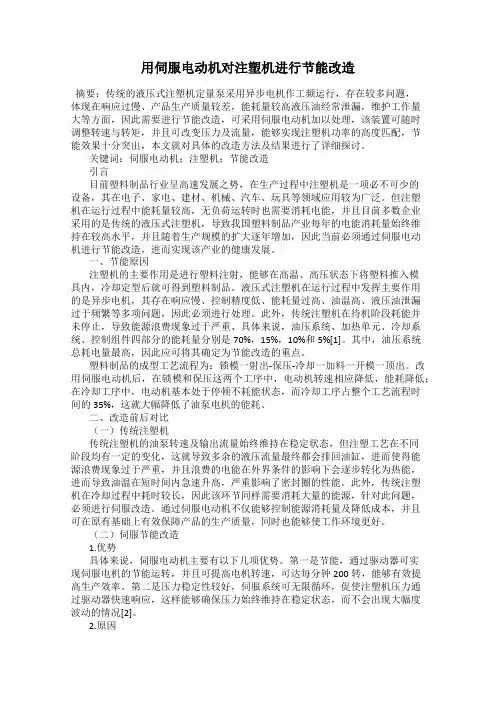

用伺服电动机对注塑机进行节能改造摘要：传统的液压式注塑机定量泵采用异步电机作工频运行，存在较多问题，体现在响应过慢、产品生产质量较差，能耗量较高液压油经常泄漏，维护工作量大等方面，因此需要进行节能改造，可采用伺服电动机加以处理，该装置可随时调整转速与转矩，并且可改变压力及流量，能够实现注塑机功率的高度匹配，节能效果十分突出，本文就对具体的改造方法及结果进行了详细探讨。

关键词：伺服电动机；注塑机；节能改造引言目前塑料制品行业呈高速发展之势，在生产过程中注塑机是一项必不可少的设备，其在电子、家电、建材、机械、汽车、玩具等领域应用较为广泛。

但注塑机在运行过程中能耗量较高，无负荷运转时也需要消耗电能，并且目前多数企业采用的是传统的液压式注塑机，导致我国塑料制品产业每年的电能消耗量始终维持在较高水平，并且随着生产规模的扩大逐年增加，因此当前必须通过伺服电动机进行节能改造，进而实现该产业的健康发展。

一、节能原因注塑机的主要作用是进行塑料注射，能够在高温、高压状态下将塑料推入模具内，冷却定型后就可得到塑料制品。

液压式注塑机在运行过程中发挥主要作用的是异步电机，其存在响应慢、控制精度低、能耗量过高、油温高、液压油泄漏过于频繁等多项问题，因此必须进行处理。

此外，传统注塑机在待机阶段耗能并未停止，导致能源浪费现象过于严重、具体来说，油压系统、加热单元、冷却系统、控制组件四部分的能耗量分别是70%，15%，10%和5%[1]。

其中，油压系统总耗电量最高，因此应可将其确定为节能改造的重点。

塑料制品的成型工艺流程为：锁模一射出-保压-冷却一加料一开模一顶出。

改用伺服电动机后，在锁模和保压这两个工序中，电动机转速相应降低，能耗降低；在冷却工序中，电动机基本处于停顿不耗能状态，而冷却工序占整个工艺流程时间的35%，这就大幅降低了油泵电机的能耗。

二、改造前后对比（一）传统注塑机传统注塑机的油泵转速及输出流量始终维持在稳定状态，但注塑工艺在不同阶段均有一定的变化，这就导致多余的液压流量最终都会排回油缸，进而使得能源浪费现象过于严重，并且浪费的电能在外界条件的影响下会逐步转化为热能，进而导致油温在短时间内急速升高，严重影响了密封圈的性能。
